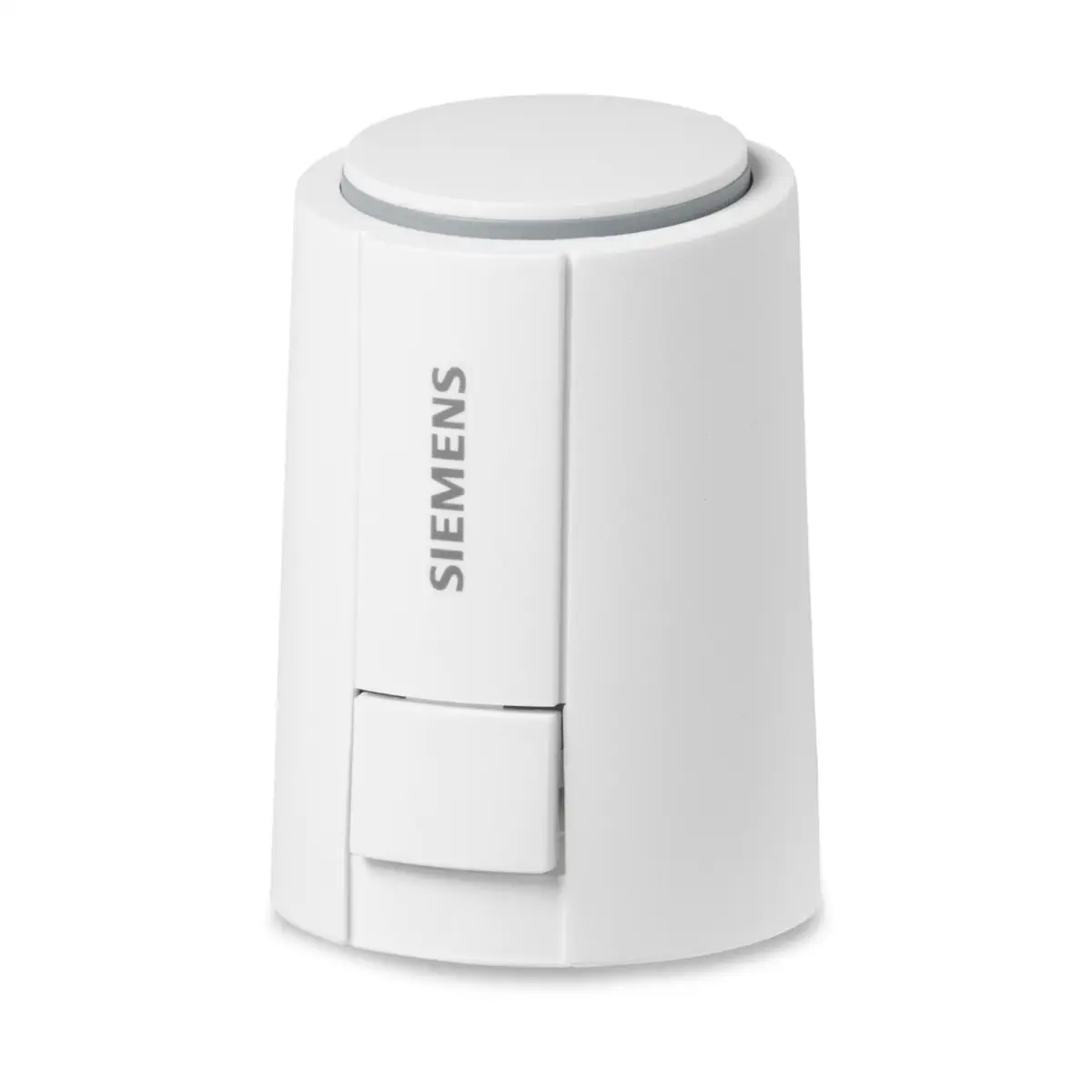

STP121.65L10 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny (PDM), 24 V AC/DC, ok. 4,5 min, NO, kabel 1 m

Siemens STP121.65L10 to siłownik elektrotermiczny z serii ACVATIX™ do sterowania zaworami w instalacjach HVAC wewnątrz pomieszczeń. Wersja NO (normalnie otwarty) pracuje ze sterowaniem 2-stawnym (także w trybie PDM/TPI) i jest zasilana napięciem 24 V AC/DC. Siłownik oferuje siłę nominalną 125 N oraz skok 6,5 mm, posiada przewód podłączeniowy 1 m, zapewnia stopień ochrony IP54 i umożliwia szybki montaż na zaworach z gwintem M30×1,5.

Najważniejsze cechy

• Producent: Siemens
• Model: STP121.65L10
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny)
• Zastosowanie: wewnątrz pomieszczeń; do zaworów strefowych i zaworów PICV (zgodnie z doborem do skoku/zamknięcia zaworu)
• Pozycja bez zasilania: NO (zawór otwarty przy braku zasilania – przy właściwej kombinacji zawór/siłownik)
• Sygnał sterujący: 2-stawny, kompatybilny z PDM/TPI
• Napięcie zasilające: 24 V AC/DC (+20% / -10%)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Stopień ochrony: IP54
• Wskaźnik położenia: widoczny 360°
• Kabel podłączeniowy: 1 m
• Montaż: bezpośrednio na zaworach ze złączem gwintowym M30×1,5 mm
• Konstrukcja: trwała, cicha praca, urządzenie bezobsługowe
• Stopień zanieczyszczenia: klasa 2

Zastosowanie

STP121.65L10 przeznaczony jest do zastosowań wewnątrz pomieszczeń. Może współpracować z wybranymi zaworami Siemens (dobranymi do wymaganego skoku/zamknięcia zaworu), w tym m.in.:

• zawory strefowe: VVP47.., VXP47.., VMP47..
• zawory PICV: VPP46.., VPI46.. (warianty o skoku 5…5,5 mm)

Siłownik można montować także na zaworach innych producentów z użyciem odpowiednich adapterów. Adapter ASA80 jest dostarczany wraz z siłownikiem. W zależności od typu zaworu możliwy jest montaż m.in. na armaturze: Beulco, COMAP, Danfoss, Giacomini, Honeywell/MNG, Heimeier, Herz, MMA Markaryd, Strawa, Vaillant, Watts (Cazzaniga).

Funkcje i działanie

Po doprowadzeniu sygnału sterującego element grzejny podnosi temperaturę, a element termo-rozszerzalny przenosi skok bezpośrednio na trzpień zaworu. Przy włączeniu w stanie zimnym (temperatura pokojowa) ruch zaworu rozpoczyna się po wstępnym podgrzaniu trwającym ok. 1,5 min, a skok maksymalny osiągany jest po kolejnych ok. 2 min (dla wersji 24 V AC/DC).

Sterowanie 2-stawne – wersja NO

• Po załączeniu napięcia: po czasie opóźnienia zawór (NO) jest równomiernie zamykany poprzez ruch trzpienia.
• Po wyłączeniu napięcia: po czasie podtrzymania (ok. 3 min) zawór (NO) jest równomiernie otwierany przez siłę sprężyny.

Praca z regulatorami PDM/TPI

• Niektóre regulatory sterują siłownikiem sygnałami PDM/TPI, co może wydłużyć czas reakcji.
• Dla optymalnej regulacji z PDM/TPI temperatura otoczenia siłownika powinna być niższa niż 40°C.
• Możliwa jest praca kilku siłowników równolegle przy wystarczającej obciążalności wyjścia regulatora; nie stosować pracy równoległej z sygnałami PDM/TPI.

Podłączenie elektryczne

• Zasilanie: 24 V AC/DC (2-przewodowe)
• Kolory przewodów (ST..121..): BU (niebieski) „-”, BN (brązowy) „+” (dla DC; przy AC polaryzacja nie ma znaczenia)
• Przekrój przewodu: 2 × 0,75 mm²
• Długość kabla: 1 m

Dane techniczne (STP121.65L10)

• Napięcie zasilające: 24 V AC/DC (+20% / -10%), 50…60 Hz (dla AC)
• Pobór mocy: 1,2 W
• Prąd rozruchowy: < 300 mA przez maks. 2 min.
• Czas przebiegu (2-stawny, z czasem nagrzewania) przy 25°C: 4,5 min (skok 6,5 mm, 24 V)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa: III wg IEC 60730-1
• Kategoria przepięć: I
• Znamionowa odporność na przepięcia (wersja 24 V): 1000 V
• Warunki pracy: 0…50°C; wilgotność < 85% r.h. (bez kondensacji)
• Warunki pracy dla PDM/TPI: 5…40°C
• Transport i składowanie: -25…50°C; wilgotność < 85% r.h. (bez kondensacji)

Montaż

• Siłownik można montować w dowolnym położeniu; gwarantowany stopień ochrony IP54.
• Przed montażem odłączyć napięcie zasilające.
• Nie używać narzędzi typu klucze czy szczypce.
• Procedura montażu: ręcznie przykręcić adapter zaworu → umieścić siłownik pionowo na adapterze → docisnąć pionowo do momentu słyszalnego „kliknięcia” → podłączyć zasilanie.

Podsumowanie

Siemens STP121.65L10 to elektrotermiczny siłownik 24 V AC/DC w wersji NO, przeznaczony do sterowania zaworami ze skokiem 6,5 mm i siłą 125 N. Stopień ochrony IP54, wskaźnik położenia 360°, cicha praca oraz szybki montaż na M30×1,5 sprawiają, że jest to praktyczne rozwiązanie do automatyzacji stref grzewczych/chłodniczych i aplikacji z zaworami PICV.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń.
• Posiada oznaczenie CE (zgodność z wymaganiami UE, m.in. dyrektywy niskonapięciowej i EMC).
• Nie wyrzucać z odpadami komunalnymi. Utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami oraz przekazać do odpowiedniego punktu zbiórki.
• Należy przestrzegać krajowych i lokalnych przepisów bezpieczeństwa. Nieprzestrzeganie tych wymagań może prowadzić do obrażeń ciała i szkód materialnych.
• Urządzenie elektryczne niskonapięciowe 24 V AC/DC, klasa ochrony III. Przed montażem, demontażem lub podłączeniem należy odłączyć zasilanie.
• Nie używać urządzenia z uszkodzonym kablem.
• Do zasilania stosować wyłącznie transformator bezpieczeństwa dla wariantu AC zgodny z EN 61558-2-6 lub zasilacz impulsowy dla wariantu DC zgodny z EN 61558-2-16.
• Dla zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Nie podłączać urządzenia do ciepłych rur.
• Montaż wykonywać zgodnie z dokumentacją producenta. Nie używać narzędzi takich jak klucze do rur lub klucze do nakrętek; adapter i siłownik montować ręcznie.
• Podczas demontażu korpus zaworu może być gorący. Przed zdjęciem urządzenia odłączyć zasilanie i odczekać, aż elementy ostygną.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura otoczenia 0…50 °C, wilgotność poniżej 85% r.h. bez kondensacji.
• Stopień ochrony obudowy IP54 dotyczy prawidłowo zamontowanego urządzenia.
• Produkt jest bezobsługowy i nie wymaga konserwacji.
