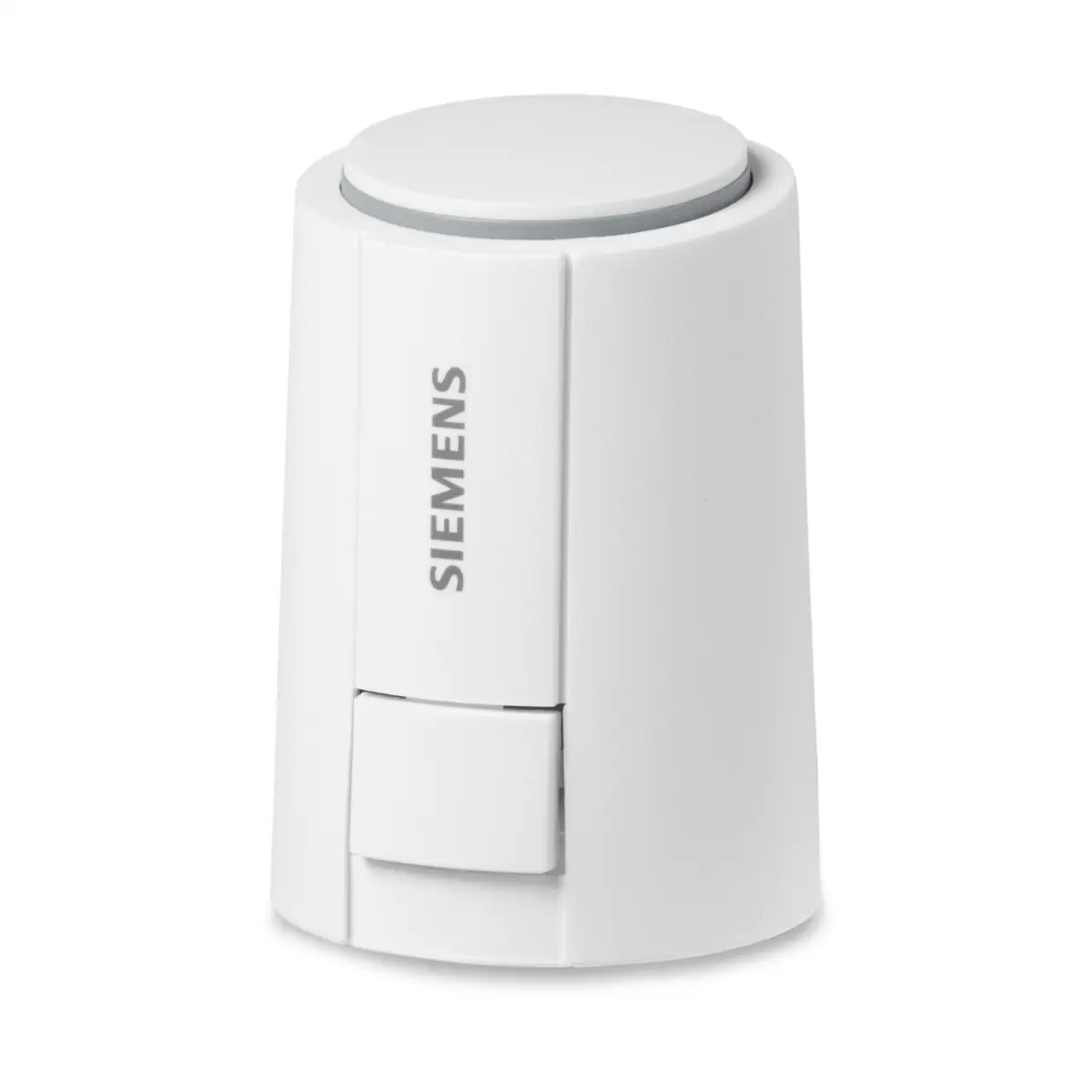

STP121.65/00 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny (PDM), 24 V AC/DC, ok. 4,5 min, NO, bez kabla

Siemens ACVATIX™ STP121.65/00 to siłownik elektrotermiczny o skoku 6,5 mm i sile nominalnej 125 N, przeznaczony do zastosowań wewnątrz pomieszczeń w instalacjach HVAC. Wersja STP jest wykonaniem NO (normalnie otwartym) i pracuje z sygnałem 2-stawnym (z możliwością sterowania PDM/TPI), przy zasilaniu 24 V AC/DC. Model STP121.65/00 jest dostarczany bez kabla podłączeniowego – do uruchomienia wymagany jest osobno dobierany kabel z serii ASY21.. (z wtyczką).

Najważniejsze cechy

• Producent: Siemens
• Rodzina: ACVATIX™
• Model: STP121.65/00
• Nr magazynowy: S55174-A213
• Typ: siłownik elektrotermiczny
• Pozycja bez zasilania: NO (normalnie otwarty)
• Sygnał sterujący: 2-stawny (PDM/TPI)
• Napięcie zasilania: 24 V AC/DC (+20%...-10%), 50/60 Hz (dla AC)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: widoczny 360°
• Budowa: element termo-rozszerzalny, trwała konstrukcja, cicha praca, urządzenie bezobsługowe
• Montaż: bezpośrednio na zaworach ze złączem gwintowym M30×1,5
• Kabel: brak w zestawie (wymagany kabel ASY21..)

Zastosowanie

Siłownik STP121.65/00 jest przeznaczony do zastosowań wewnątrz pomieszczeń. Zgodnie z zestawieniem urządzeń współpracujących może pracować m.in. z zaworami Siemens, dla których zalecane są siłowniki z grupy STP..65.., w szczególności:

• VVP47.., VXP47.., VMP47.. – zawory strefowe
• VPP46.., VPI46.. (warianty o skoku 5…5,5 mm) – zawory PICV

Montaż na zaworach innych producentów jest możliwy z użyciem odpowiednich adapterów. Adapter ASA80 jest dostarczany wraz z siłownikiem.

Budowa i działanie

Po doprowadzeniu sygnału sterującego element grzejny podnosi temperaturę, co powoduje rozszerzanie elementu termo-rozszerzalnego i przeniesienie skoku na trzpień zaworu. Przy włączeniu z zimnego stanu (temperatura pokojowa) zawór zaczyna reagować po wstępnym podgrzaniu, a skok maksymalny osiąga po kolejnych minutach pracy typowych dla wersji 24 V.

Sterowanie 2-stawne (NO / STP)

• Po załączeniu napięcia (po czasie opóźnienia): zawór (NO) jest równomiernie zamykany ruchem trzpienia.
• Po wyłączeniu napięcia (po czasie podtrzymania): zawór (NO) jest równomiernie otwierany przez siłę sprężyny naciskowej.

Uwagi dot. PDM/TPI

• Niektóre regulatory sterują siłownikami sygnałem PDM – dla optymalnej regulacji temperatura otoczenia siłownika powinna być niższa niż 40°C.
• Możliwa jest praca kilku siłowników równolegle pod warunkiem wystarczającej obciążalności wyjścia regulatora; nie stosować pracy równoległej z PDM/TPI.

Okablowanie (wersja /00 – kabel dobierany osobno)

Model STP121.65/00 jest dostarczany bez kabla. Do podłączenia stosuje się przewody z serii ASY21.. (kable z wtyczką) o przekroju 2 × 0,75 mm², dostępne w różnych długościach:

• ASY21L10 – kabel PVC, 1 m
• ASY21L20 – kabel PVC, 2 m
• ASY21L50 – kabel PVC, 5 m
• ASY21L100 – kabel PVC, 10 m
• ASY21L10H – kabel bezhalogenowy, 1 m
• ASY21L50H – kabel bezhalogenowy, 5 m
• ASY21L100H – kabel bezhalogenowy, 10 m

Dane techniczne

• Zasilanie: 24 V AC/DC (+20%...-10%), 50/60 Hz (dla AC)
• Pobór mocy: 1,2 W
• Prąd rozruchowy: < 300 mA przez maks. 2 min.
• Minimalna długość impulsu PDM/TPI (AC): 10 ms
• Zakres częstotliwości PDM/TPI (DC): 0…10 kHz
• Czas przebiegu (2-stawne, z czasem nagrzewania) przy 25°C: 4,5 min.
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (24 V): III wg IEC 60730-1
• Kategoria przepięć (24 V): I (1500 V)
• Znamionowa odporność na przepięcia (24 V): 1000 V
• Warunki pracy: 0…50°C; wilgotność < 85% r.h. (bez kondensacji)
• Warunki pracy dla PDM/TPI: 5…40°C
• Transport / składowanie: -25…50°C; wilgotność < 85% r.h. (bez kondensacji)
• Stopień zanieczyszczenia: klasa 2

Montaż

• Siłownik może być montowany w dowolnym położeniu (stopień ochrony IP54).
• Montaż na zaworze bez użycia narzędzi (bez kluczy i szczypiec).
• Standardowy montaż: ręcznie przykręcić adapter zaworu, umieścić siłownik pionowo na adapterze i docisnąć do słyszalnego „kliknięcia”, następnie podłączyć zasilanie.

Podsumowanie

Siemens STP121.65/00 to bezobsługowy, cichy siłownik elektrotermiczny NO o skoku 6,5 mm i sile 125 N, zasilany 24 V AC/DC i sterowany sygnałem 2-stawnym (z obsługą PDM/TPI). Dzięki obudowie IP54, wskaźnikowi położenia 360° oraz montażowi na gwincie M30×1,5 sprawdza się w aplikacjach strefowych i wybranych zastosowaniach PICV. Wariant /00 umożliwia dobór długości i rodzaju przewodu poprzez zastosowanie kabli ASY21...

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania wewnątrz pomieszczeń.
• Posiada stopień ochrony obudowy IP54.
• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie elektryczne niskonapięciowe 24 V AC/DC. Do zasilania należy stosować transformator bezpieczeństwa dla wariantu AC zgodny z EN 61558-2-6 lub zasilacz impulsowy dla wariantu DC zgodny z EN 61558-2-16.
• Przed montażem, demontażem lub podłączeniem urządzenia należy odłączyć zasilanie.
• Nie używać urządzenia z uszkodzonym kablem.
• Nie podłączać urządzenia do ciepłych rur.
• Do zabezpieczenia urządzenia należy stosować zewnętrzny bezpiecznik.
• Montaż i demontaż wykonywać wyłącznie zgodnie z dokumentacją producenta oraz krajowymi przepisami bezpieczeństwa.
• Podczas montażu nie używać narzędzi takich jak klucze do rur lub klucze do nakrętek; adapter zaworu należy przykręcać ręcznie, a siłownik osadzać pionowo aż do zatrzaśnięcia.
• Przed demontażem odłączyć zasilanie. Korpus zaworu może być nadal gorący — przed pracami odczekać do ostygnięcia urządzenia.
• Siłownik może być montowany w dowolnym położeniu, zgodnie z dokumentacją producenta.
• Produkt jest bezobsługowy i nie wymaga konserwacji.
• Model STP121.65/00 jest wariantem NO (normalnie otwartym): w stanie bez zasilania zawór pozostaje otwarty, a po podaniu napięcia siłownik zamyka zawór. Należy uwzględnić tę charakterystykę podczas projektowania, uruchamiania i eksploatacji instalacji.
• Nie wyrzucać z odpadami domowymi. Utylizować w punktach zbiórki wyznaczonych przez lokalne władze lub u wyspecjalizowanych sprzedawców, zgodnie z lokalnymi przepisami.
• Warunki pracy: temperatura otoczenia 0 °C do 50 °C, bez kondensacji; warunki składowania: od -25 °C do 50 °C.
