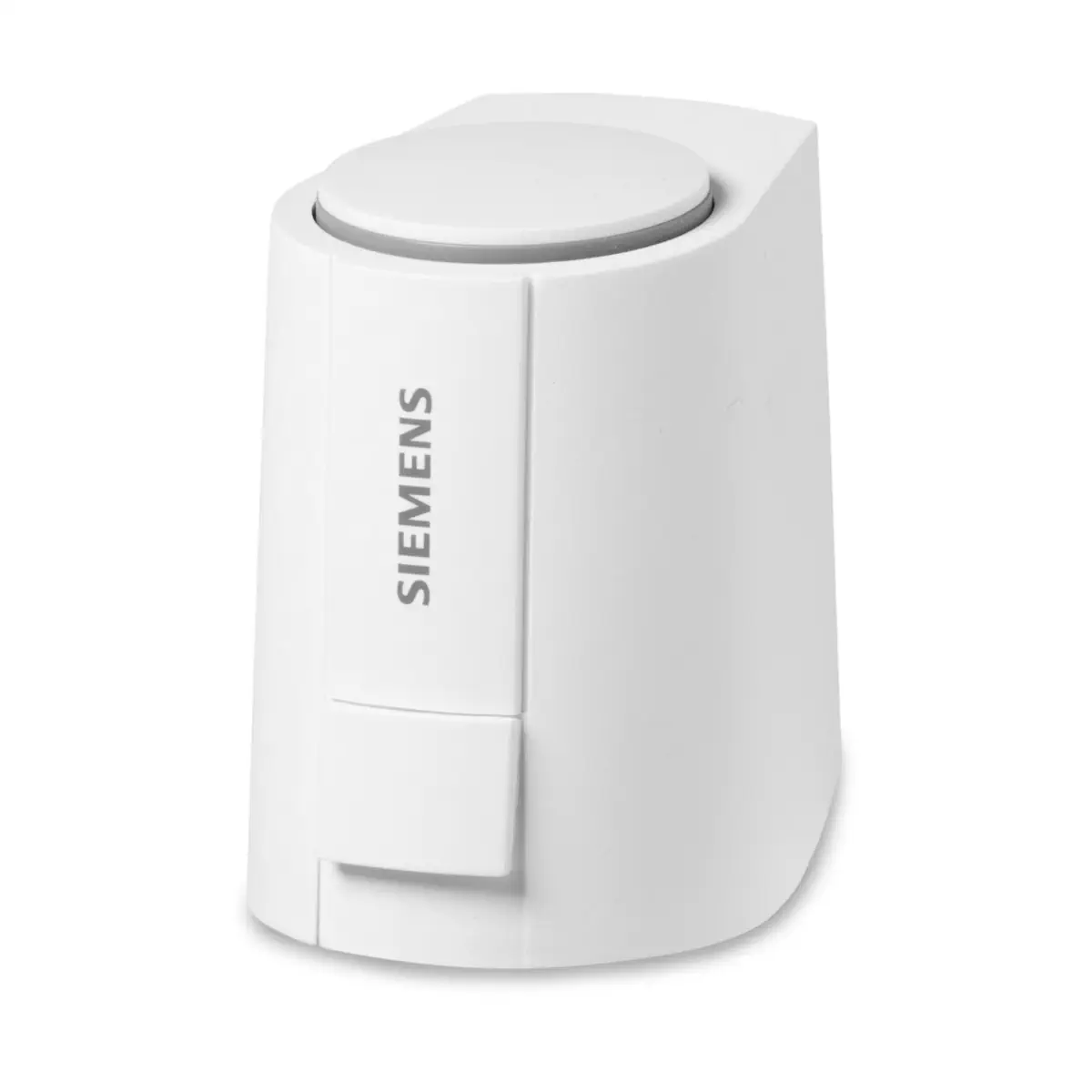

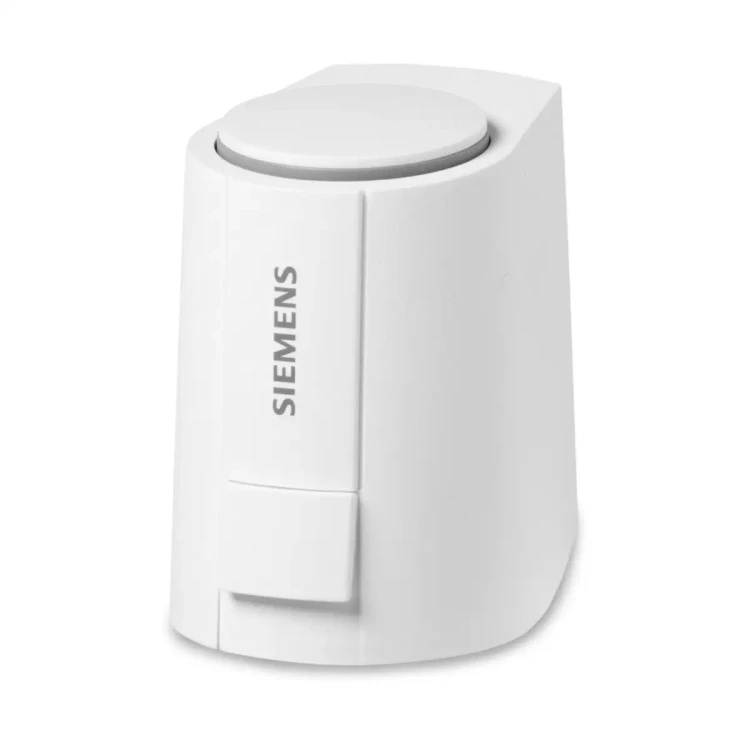

STP162.65L10 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 0..10 V, 24 V AC/DC, 30s/mm, NO, kabel 1 m, sygnał zwrotny położenia

STP162.65L10 to elektrotermiczny siłownik ACVATIX™ firmy Siemens, przeznaczony do precyzyjnego sterowania zaworami w instalacjach HVAC (m.in. grzejnikowych, strefowych i PICV). Model ten pracuje z sygnałem ciągłym 0…10 V DC, zasilany jest napięciem 24 V AC/DC i oferuje skok 6,5 mm oraz siłę nominalną 125 N. Wersja STP ma pozycję NO (normalnie otwarty) w stanie bez zasilania, a dodatkowo zapewnia detekcję skoku zaworu oraz elektroniczny sygnał zwrotny położenia.

Najważniejsze cechy

• Producent: Siemens
• Model: STP162.65L10
• Nr magazynowy: S55174-A217
• Typ: siłownik elektrotermiczny do zaworów grzejnikowych, strefowych i PICV
• Pozycja bez zasilania: NO (normalnie otwarty)
• Sygnał sterujący: 0…10 V DC
• Zasilanie: 24 V AC/DC (+20% / -10%)
• Skok nominalny: 6,5 mm
• Siła nominalna: 125 N
• Detekcja skoku zaworu: tak
• Sygnał zwrotny położenia: tak (napięciowy)
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: widoczny 360°
• Przewód podłączeniowy: 1 m (z wtyczką)
• Adapter: ASA80 (dostarczany z siłownikiem)
• Urządzenie: bezobsługowe, cicha praca, trwała konstrukcja

Zastosowanie

Siłownik STP162.65L10 jest przeznaczony do zastosowań wewnątrz pomieszczeń. Może współpracować z zaworami Siemens, w tym:

• zawory grzejnikowe: VDN.., VEN.., VUN..
• zawory strefowe: VD1..CLC.., VVP47.., VXP47.., VMP47..
• zawory strefowe: VVI46.., VXI46..
• zawory PICV: VQP46.., VQI46.., VPP46.. (DN 10, 15, 20, 25, 32), VPI46.. (DN 15, 20, 25, 32)
• zawory grzejnikowe PICV: VPD..-135, VPE..-135, VPU..-135

Może być również montowany na zaworach innych producentów przy użyciu odpowiednich adapterów. Dla wybranych zaworów (Honeywell/MNG, Heimeier, Herz) możliwy jest montaż bezpośredni z użyciem adaptera ASA80 (dostarczanego z siłownikiem).

Budowa i działanie

STP162.65L10 jest siłownikiem elektrotermicznym z elementem termo-rozszerzalnym. Po doprowadzeniu sygnału sterującego rośnie temperatura elementu grzejnego, a element rozszerzalny przenosi skok bezpośrednio na trzpień zaworu.

• Reakcja z zimnego startu: zawór zaczyna się otwierać po ok. 1,5 min wstępnego podgrzania, a skok maksymalny osiąga po kolejnych ok. 2 min (dla 24 V AC/DC).
• Wskaźnik położenia informuje o ruchu i pozycji trzpienia siłownika.

Sterowanie ciągłe 0…10 V DC + detekcja skoku

Siłownik określa skok zaworu i automatycznie dostosowuje aktywny zakres napięcia sterującego, co umożliwia dokładniejsze wysterowanie zaworu i zapobiega jałowej pracy napędu. Dodatkowo przewidziane jest przekroczenie skoku (~0,5 mm), aby zapewnić niezawodne zamknięcie zestawu siłownik–zawór w całym okresie eksploatacji.

Inicjalizacja (wariant NO)

• Podczas pierwszego uruchomienia skok zaworu jest wykrywany po podaniu napięcia roboczego.
• Cały proces inicjalizacji trwa ok. 19 minut; po jego zakończeniu siłownik jest gotowy do pracy.

Sygnał zwrotny położenia

STP162.65L10 udostępnia napięciowy sygnał zwrotny położenia proporcjonalny do skoku zaworu:

• < 0,5 V: brak funkcji lub brak kontaktu
• 1…9 V: sygnał proporcjonalny do skoku (1 V: trzpień całkowicie wysunięty, 9 V: trzpień całkowicie wsunięty)
• > 9,5 V: błąd wewnętrzny
• Podczas inicjalizacji: wyjście napięciowe 5 V

Podłączenie elektryczne

• Zasilanie: 24 V AC/DC
• Sygnał sterujący: 0…10 V DC
• Przewód: 1 m (z wtyczką)

Dane techniczne (STP162.65L10)

• Napięcie zasilające: 24 V AC/DC (+20% / -10%); 50…60 Hz (dla wersji AC)
• Pobór mocy: 1,2 W
• Prąd rozruchowy: < 320 mA przez maks. 2 min
• Rezystancja wejścia sterującego: 100 kΩ
• Czas przebiegu (sterowanie ciągłe, 25°C): 30 s/mm
• Skok nominalny: 6,5 mm
• Siła nominalna: 125 N
• Dopuszczalna temperatura czynnika: 1…100°C
• Temperatura otoczenia (praca): 0…50°C
• Wilgotność (bez kondensacji): < 85% r.h.
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (24 V): III wg IEC 60730-1
• Stopień zanieczyszczenia: klasa 2

Montaż

• Gwint przyłączeniowy: M30×1,5
• Siłownik może być montowany w dowolnym położeniu (stopień ochrony IP54 gwarantowany).
• Montaż wykonywać bez użycia narzędzi (bez kluczy i szczypiec).
• Procedura: zdjąć osłonę z korpusu zaworu, ręcznie przykręcić adapter zaworu, umieścić siłownik pionowo na adapterze i docisnąć do słyszalnego „kliknięcia”, a następnie podłączyć zasilanie.

Podsumowanie

Siemens STP162.65L10 to zaawansowany siłownik elektrotermiczny 24 V AC/DC do sterowania ciągłego 0…10 V, wyposażony w detekcję skoku zaworu oraz sygnał zwrotny położenia. Dzięki stopniowi ochrony IP54, wskaźnikowi położenia 360° i bezobsługowej, cichej pracy sprawdzi się w instalacjach grzejnikowych, strefowych oraz z zaworami PICV, wszędzie tam, gdzie liczy się stabilna i dokładna regulacja.
