STP121.40L10 Siłownik elektrotermiczny, skok 4 mm, 100 N, 2-stawny (PDM), 24 V AC/DC, ok. 3,5 min, NO, kabel 1 m

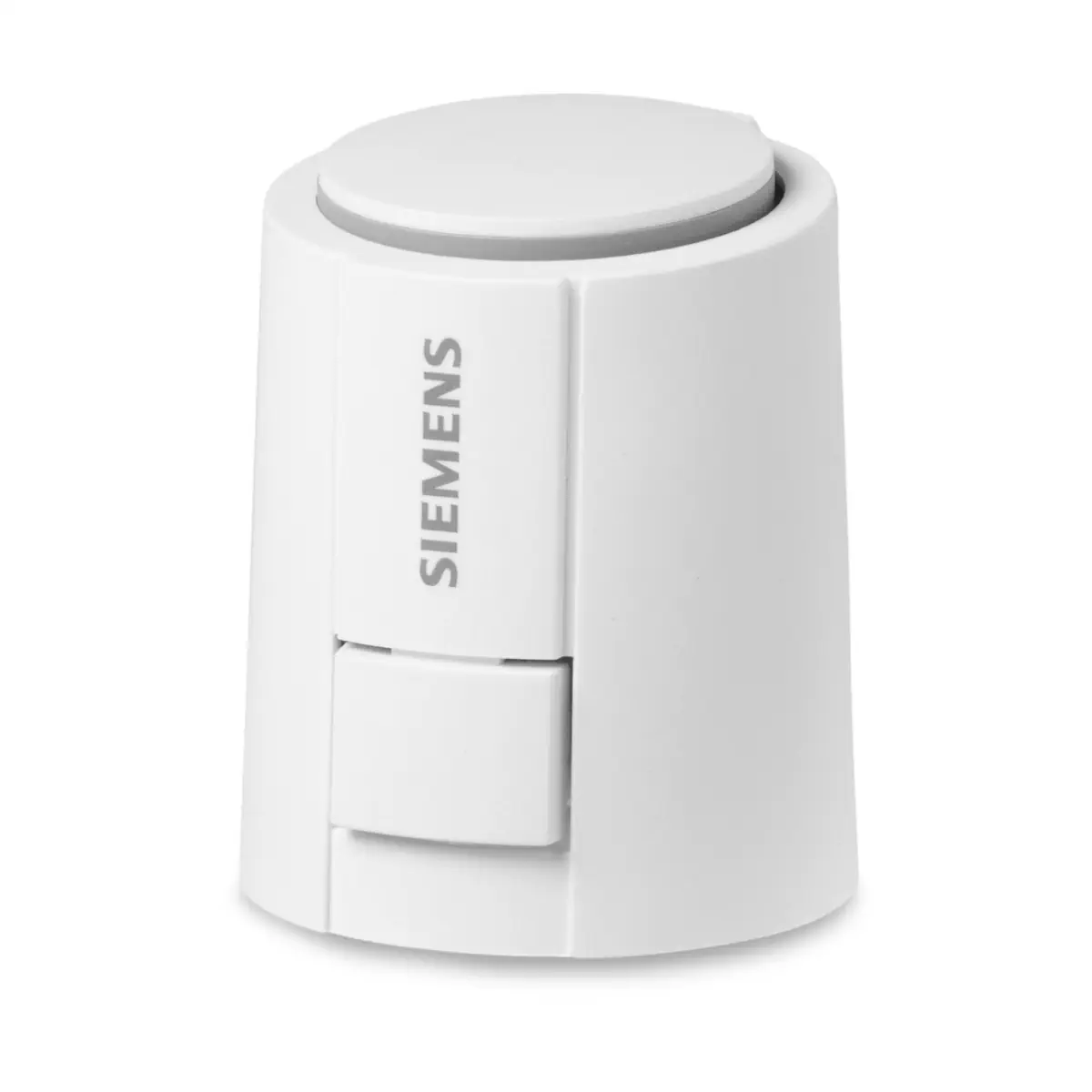

Siemens STP121.40L10 to siłownik elektrotermiczny ACVATIX™ przeznaczony do sterowania zaworami grzejnikowymi, strefowymi oraz zaworami PICV w instalacjach HVAC. Wersja STP pracuje jako NO (normalnie otwarty), czyli w stanie bez zasilania zawór pozostaje otwarty, a po podaniu napięcia siłownik zamyka zawór. Model zasilany jest napięciem 24 V AC/DC, współpracuje ze sterowaniem 2-stawnym oraz PDM/TPI, oferując siłę 100 N i skok 4,0 mm. Obudowa o stopniu ochrony IP54 oraz widoczny wskaźnik położenia 360° ułatwiają montaż i serwis w aplikacjach wewnątrz pomieszczeń.

Najważniejsze cechy

• Producent: Siemens
• Model: STP121.40L10
• Nr magazynowy: S55174-A221
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny)
• Pozycja bez zasilania: NO (zawór otwarty)
• Sygnał sterujący: 2-stawny, PDM/TPI
• Napięcie zasilające: 24 V AC/DC +20%...-10% (50...60 Hz dla AC)
• Siła nominalna: 100 N
• Skok nominalny: 4,0 mm
• Czas przebiegu (2-stawne, z nagrzewaniem, 25°C): 3,5 min
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: widoczny 360°
• Montaż: bezpośredni na zaworach ze złączem gwintowym M30×1,5
• Kabel podłączeniowy: 1 m (przekrój 2 × 0,75 mm²)
• Praca: cicha, trwała konstrukcja, urządzenie bezobsługowe

Zastosowanie

STP121.40L10 jest przeznaczony do zastosowań wewnątrz pomieszczeń i może współpracować z zaworami Siemens, w tym:

• zawory grzejnikowe: VDN.., VEN.., VUN..
• zawory strefowe: VD1..CLC.., VVP47.., VXP47.., VMP47..
• zawory strefowe: VVI46.., VXI46..
• PICV: VQP46.., VQI46.., VPP46.. (DN 10, 15, 20, 25, 32) oraz VPI46.. (DN 15, 20, 25, 32)
• zawory grzejnikowe PICV: VPD..-135, VPE..-135, VPU..-135

Montaż na zaworach innych producentów jest możliwy z odpowiednim adapterem. Adapter ASA80 jest dostarczany wraz z siłownikiem.

Budowa i działanie

Siłownik działa w oparciu o element termo-rozszerzalny. Po doprowadzeniu sygnału sterującego element grzejny podnosi temperaturę, co powoduje rozszerzenie elementu i przeniesienie skoku bezpośrednio na trzpień zaworu. Przy włączeniu z „zimnego” stanu (temperatura pokojowa) zawór zaczyna zmieniać położenie po wstępnym podgrzaniu (ok. 1,5 min), a pełny skok osiągany jest po kolejnych ok. 2 minutach dla wersji 24 V.

Logika pracy NO (STP..)

• Bez zasilania: zawór jest otwarty (pozycja NO).
• Po podaniu napięcia: po czasie opóźnienia zawór jest równomiernie zamykany ruchem trzpienia.
• Po odłączeniu napięcia: po czasie podtrzymania zawór jest równomiernie otwierany siłą sprężyny naciskowej.

Montaż

• Przed montażem należy odłączyć napięcie zasilające.
• Nie używać narzędzi (kluczy, szczypiec) – montaż wykonywany jest ręcznie.
• Siłowniki mogą być montowane w dowolnym położeniu (IP54 gwarantowany).
• Procedura: przykręcić adapter zaworu, umieścić siłownik pionowo na adapterze i docisnąć do „kliknięcia”, a następnie podłączyć zasilanie.

Dane techniczne (STP121.40L10)

• Zasilanie: 24 V AC/DC +20%...-10% (50...60 Hz dla AC)
• Pobór mocy: 1,0 W
• Prąd rozruchowy: < 300 mA przez maks. 2 min
• Minimalna długość impulsu PDM/TPI (AC): 10 ms
• Zakres częstotliwości PDM/TPI (DC): 0...10 kHz
• Znamionowa odporność na przepięcia (wersja 24 V): 1000 V
• Klasa ochrony (24 V): III wg IEC 60730-1
• Kategoria przepięć (24 V AC/DC): I (1500 V)
• Stopień zanieczyszczenia: klasa 2
• Stopień ochrony obudowy: IP54 wg EN 60529
• Siła nominalna: 100 N
• Skok nominalny: 4,0 mm
• Czas przebiegu (2-stawne, z nagrzewaniem, 25°C): 3,5 min
• Dopuszczalna temperatura czynnika: 1…100°C
• Warunki pracy: 0…50°C, <85% r.h. (bez kondensacji)
• Warunki pracy dla PDM/TPI: 5…40°C
• Transport i składowanie: -25…50°C, <85% r.h. (bez kondensacji)
• Gwint przyłączeniowy: M30×1,5
• Wymiary (szer. × wys. × dł.): 44,3 × 52,2 × 48,4 mm
• Masa: 0,100 kg

Podsumowanie

Siemens STP121.40L10 to bezobsługowy, cichy siłownik elektrotermiczny 24 V AC/DC do sterowania zaworami w instalacjach HVAC, w wykonaniu NO (zawór otwarty bez zasilania). Skok 4,0 mm, siła 100 N, szczelna obudowa IP54 oraz czytelny wskaźnik położenia 360° sprawiają, że jest to praktyczne rozwiązanie do precyzyjnego sterowania przepływem w aplikacjach grzejnikowych, strefowych i PICV.
