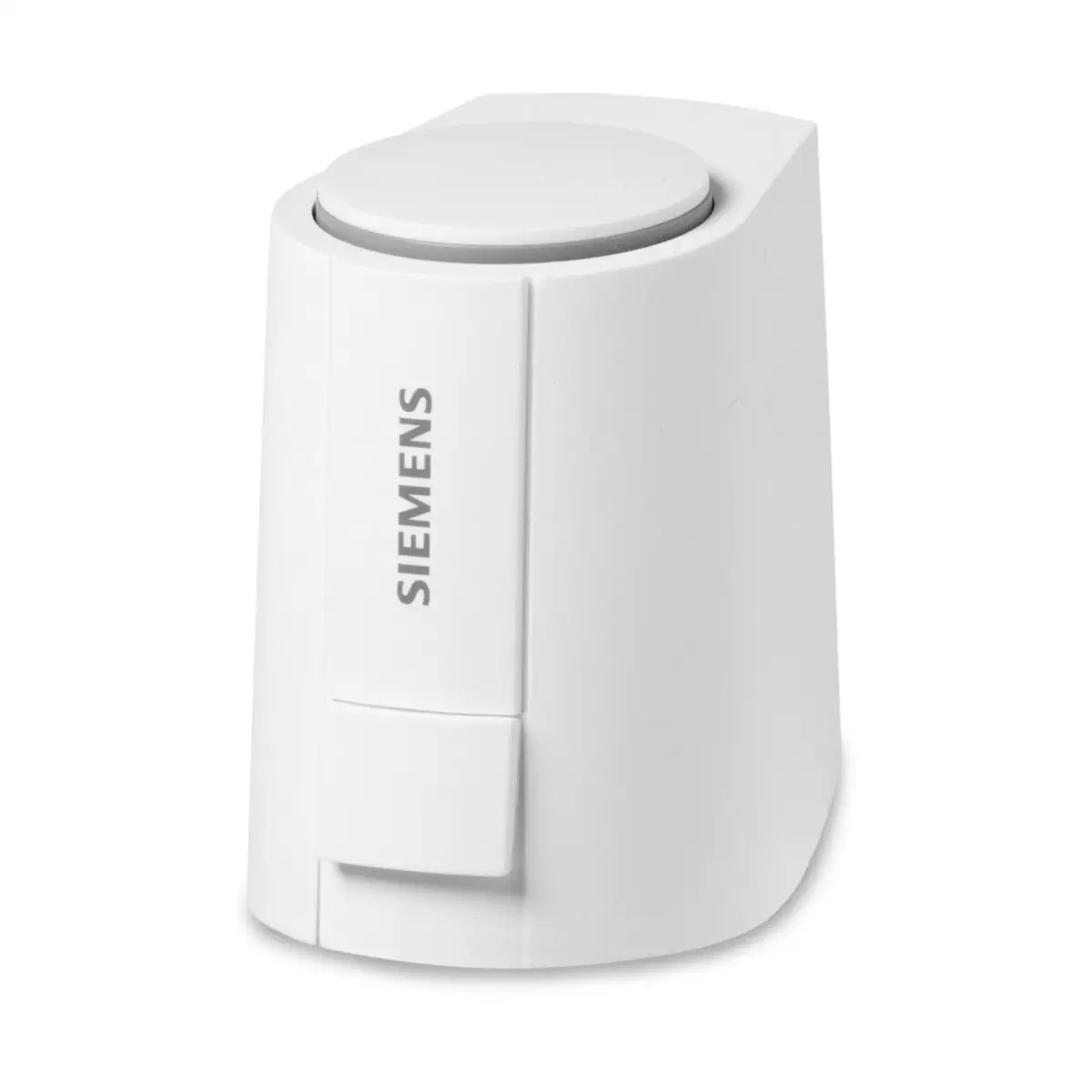

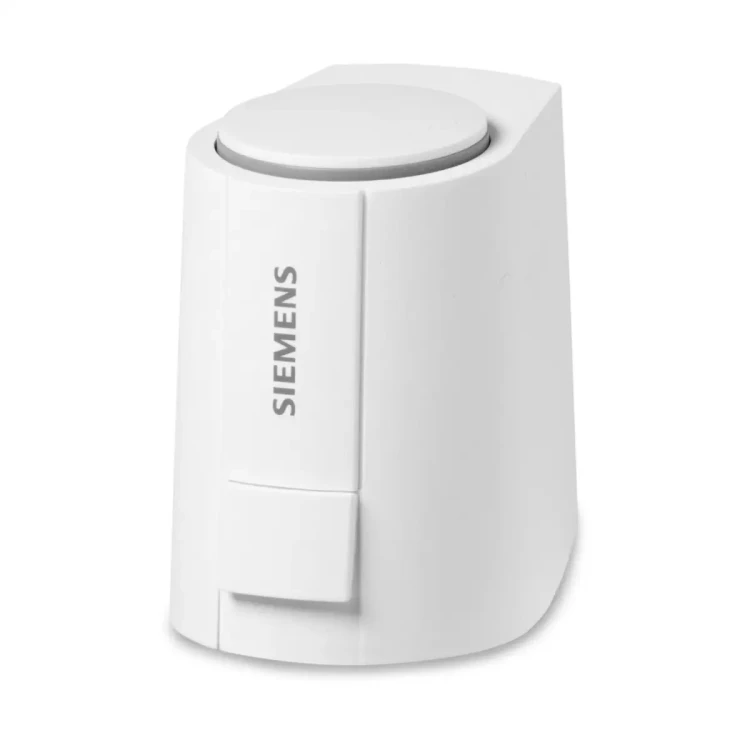

STP161.65L10 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 0..10 V, 24 V AC, 30s/mm, NO, kabel 1 m

STP161.65L10 to siłownik elektrotermiczny Siemens ACVATIX™ do precyzyjnego sterowania zaworami w instalacjach HVAC. Pracuje z zasilaniem AC 24 V i jest sterowany sygnałem 0…10 V DC (sterowanie ciągłe). Wersja ta oferuje skok 6,5 mm, siłę nominalną 125 N oraz detekcję skoku zaworu, dzięki czemu siłownik automatycznie dopasowuje aktywny zakres sterowania do współpracującego zaworu. Stopień ochrony IP54 i widoczny wskaźnik położenia 360° ułatwiają montaż i serwis w instalacjach wewnętrznych.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: STP161.65L10
• Nr magazynowy: S55174-A215
• Typ: siłownik elektrotermiczny do zaworów grzejnikowych, strefowych i PICV
• Zastosowanie: wewnątrz pomieszczeń
• Sygnał sterujący: 0…10 V DC
• Napięcie zasilające: 24 V AC (50/60 Hz)
• Pozycja bez zasilania: NO
• Skok nominalny: 6,5 mm
• Siła nominalna: 125 N
• Detekcja skoku zaworu: tak
• Widoczny wskaźnik położenia: 360°
• Stopień ochrony obudowy: IP54
• Element wykonawczy: termo-rozszerzalny
• Praca: cicha, trwała konstrukcja, urządzenie bezobsługowe
• Montaż: bezpośrednio na zaworach ze złączem gwintowym M30×1,5
• Stopień zanieczyszczenia: klasa 2

Zastosowanie

Siłownik STP161.65L10 jest przeznaczony do pracy na zaworach ze złączem M30×1,5. Zgodnie z zestawieniem urządzeń współpracujących może być stosowany m.in. z zaworami Siemens:

• VVP47.., VXP47.., VMP47.. – zawory strefowe (wymagane siłowniki z serii STP..65..)
• VPP46.., VPI46.. – zawory PICV (warianty o skoku 5…5,5 mm; siłowniki STA..65.. / STP..65..)

Montaż na zaworach innych producentów jest możliwy z użyciem odpowiednich adapterów. Adapter ASA80 jest dostarczany wraz z siłownikiem. W zależności od typu zaworu mogą być wymagane dodatkowe adaptery (np. dla marek: Comap, Danfoss, Giacomini, MMA Markaryd, Vaillant, Beulco, Strawa) oraz montaż bezpośredni z użyciem ASA80 dla: Honeywell/MNG, Heimeier, Herz.

Budowa i działanie

STP161.65L10 jest siłownikiem elektrotermicznym: po doprowadzeniu sygnału sterującego temperatura elementu grzejnego wzrasta, co powoduje rozszerzanie elementu termo-rozszerzalnego i przeniesienie skoku na trzpień zaworu. Konstrukcja jest cicha i bezobsługowa.

Sterowanie ciągłe 0…10 V DC

• Siłownik realizuje regulację w funkcji sygnału 0…10 V DC.
• Rezystancja wejścia sterującego: 100 kΩ.
• Czas przebiegu (sterowanie ciągłe, 25°C): 30 s/mm.

Detekcja skoku zaworu (automatyczna inicjalizacja)

• Siłownik określa skok zaworu i automatycznie dostosowuje aktywny zakres napięcia sterującego.
• W wariancie NO (dotyczy STP161.65L10) detekcja skoku zaworu odbywa się po pierwszym podaniu napięcia roboczego.
• Czas inicjalizacji: ok. 19 minut; po tym czasie siłownik jest gotowy do pracy.

Podłączenie elektryczne

• AC 24 V: przewód BK
• GND (neutralny): przewód BU
• 0…10 V (sygnał sterujący): przewód RD

Dane techniczne

• Napięcie zasilające: 24 V AC -10%…+20%, 50/60 Hz
• Sygnał sterujący: 0…10 V DC
• Pobór mocy (ST..65..): 1,2 W
• Prąd rozruchowy (STP16..L10): < 320 mA przez maks. 2 min.
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Temperatura otoczenia (praca): 0…50°C
• Wilgotność (praca, bez kondensacji): < 85% r.h.
• Temperatura (transport/składowanie): -25…50°C
• Stopień ochrony obudowy: IP54 (EN 60529)
• Klasa bezpieczeństwa: III wg IEC 60730-1
• Znamionowa odporność na przepięcia (wersja 24 V): 1000 V
• Gwint przyłączeniowy: M30×1,5
• Waga (ST..161.65..): 0,111 kg

Montaż

• Siłownik można montować w dowolnym położeniu (gwarantowany stopień ochrony IP54).
• Przed montażem odłączyć napięcie zasilające.
• Nie używać narzędzi (kluczy, szczypiec).
• Ręcznie przykręcić adapter zaworu, ustawić siłownik pionowo i zamocować ręcznie, dociskając do momentu słyszalnego „kliknięcia”.

Podsumowanie

Siemens STP161.65L10 to elektrotermiczny siłownik 0…10 V DC z zasilaniem AC 24 V, skokiem 6,5 mm i siłą 125 N, wyposażony w detekcję skoku zaworu. Dzięki obudowie IP54, montażowi na M30×1,5 oraz czytelnemu wskaźnikowi 360° sprawdza się jako niezawodne, bezobsługowe rozwiązanie do precyzyjnej regulacji na wybranych zaworach strefowych i PICV.
