STP321.65L10 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny, 230 V AC, ok. 4,5 min, NO, kabel 1 m

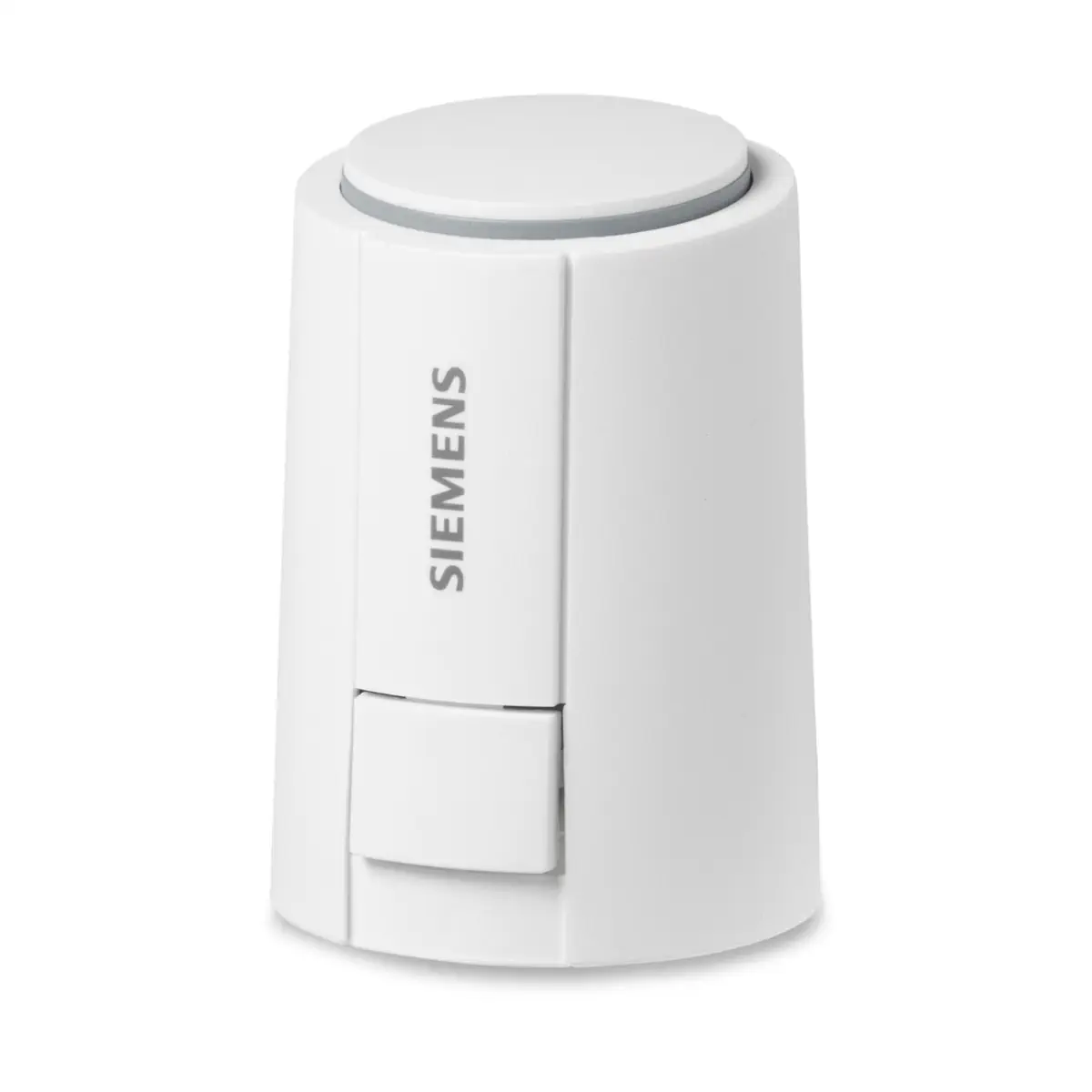

STP321.65L10 to siłownik elektrotermiczny Siemens ACVATIX™ do zaworów grzejnikowych, zaworów strefowych i zaworów PICV, zasilany AC 230 V i sterowany sygnałem 2-stawnym (włącz/wyłącz). Jest to wersja NO (normalnie otwarty), czyli kombinacja zaworu z siłownikiem pozostaje otwarta bez zasilania. Siłownik wykorzystuje element termo-rozszerzalny, pracuje cicho i jest bezobsługowy, a dzięki obudowie IP54 sprawdza się w typowych aplikacjach HVAC wewnątrz budynków.

Najważniejsze cechy

• Producent: Siemens
• Model: STP321.65L10
• Seria: ACVATIX™
• Typ: siłownik elektrotermiczny
• Sterowanie: 2-stawne (ON/OFF)
• Pozycja bez zasilania: NO (zawór otwarty bez zasilania)
• Napięcie zasilające: 230 V AC +/-10%, 50/60 Hz
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Stopień ochrony obudowy: IP54
• Widoczny wskaźnik położenia: 360°
• Przewód podłączeniowy: 1 m

Zastosowanie

STP321.65L10 jest przeznaczony do zastosowań wewnątrz pomieszczeń. Może współpracować z zaworami Siemens (dobór zależny od typu zaworu i wymagań aplikacji), m.in.:

• zawory strefowe: VVP47.., VXP47.., VMP47..
• zawory PICV: VPP46.., VPI46.. (warianty o skoku 5…5,5 mm)

Do zaworów innych producentów możliwy jest montaż z użyciem odpowiednich adapterów. Adapter ASA80 jest dostarczany wraz z siłownikiem.

Budowa i działanie

Po doprowadzeniu sygnału sterującego element grzejny nagrzewa się, a element rozszerzalny przenosi skok bezpośrednio na trzpień zaworu. Zawór zaczyna reagować po wstępnym podgrzaniu, a pełny skok osiąga po kilku minutach (dla zasilania 230 V AC).

Sterowanie 2-stawne (wariant NO)

• Po załączeniu napięcia (po czasie opóźnienia nagrzewania) zawór (NO) jest równomiernie zamykany poprzez ruch trzpienia.
• Po wyłączeniu napięcia (po czasie podtrzymania) zawór (NO) jest równomiernie otwierany poprzez siłę sprężyny.
• Możliwa jest praca równoległa kilku siłowników pod warunkiem wystarczającej obciążalności wyjścia regulatora; nie stosować z sygnałami PDM/TPI.

Montaż

• Siłownik może być montowany w dowolnym położeniu (gwarantowany stopień ochrony IP54).
• Przyłącze montażowe: bezpośredni montaż na zaworach ze złączem gwintowym M30×1,5 mm.
• Montaż bez użycia narzędzi: ręczne przykręcenie adaptera zaworu, ustawienie siłownika pionowo i dociśnięcie do usłyszenia „kliknięcia”.

Podłączenie elektryczne

• Zasilanie: 230 V AC (2-żyłowe podłączenie).
• Długość przewodu: 1 m
• Przekrój przewodu: 2 × 0,75 mm²

Dane techniczne

• Napięcie zasilające: 230 V AC +/-10%, 50/60 Hz
• Pobór mocy: 1,2 W
• Prąd rozruchowy (wersje 230 V): < 550 mA przez maks. 100 ms
• Czas przebiegu (2-stawne, z czasem nagrzewania) przy 25°C: 4,5 min
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (230 V AC): II wg IEC 60730-1
• Warunki pracy: 0…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Znamionowa odporność na przepięcia (230 V): 2500 V
• Stopień zanieczyszczenia: klasa 2

Podsumowanie

Siemens STP321.65L10 to solidny siłownik elektrotermiczny 230 V AC do sterowania 2-stawnego, w wersji NO (zawór otwarty bez zasilania), o sile 125 N i skoku 6,5 mm. Połączenie obudowy IP54, wskaźnika położenia 360° oraz bezobsługowej, cichej pracy czyni go praktycznym wyborem do instalacji HVAC z zaworami strefowymi oraz wybranymi zaworami PICV.
