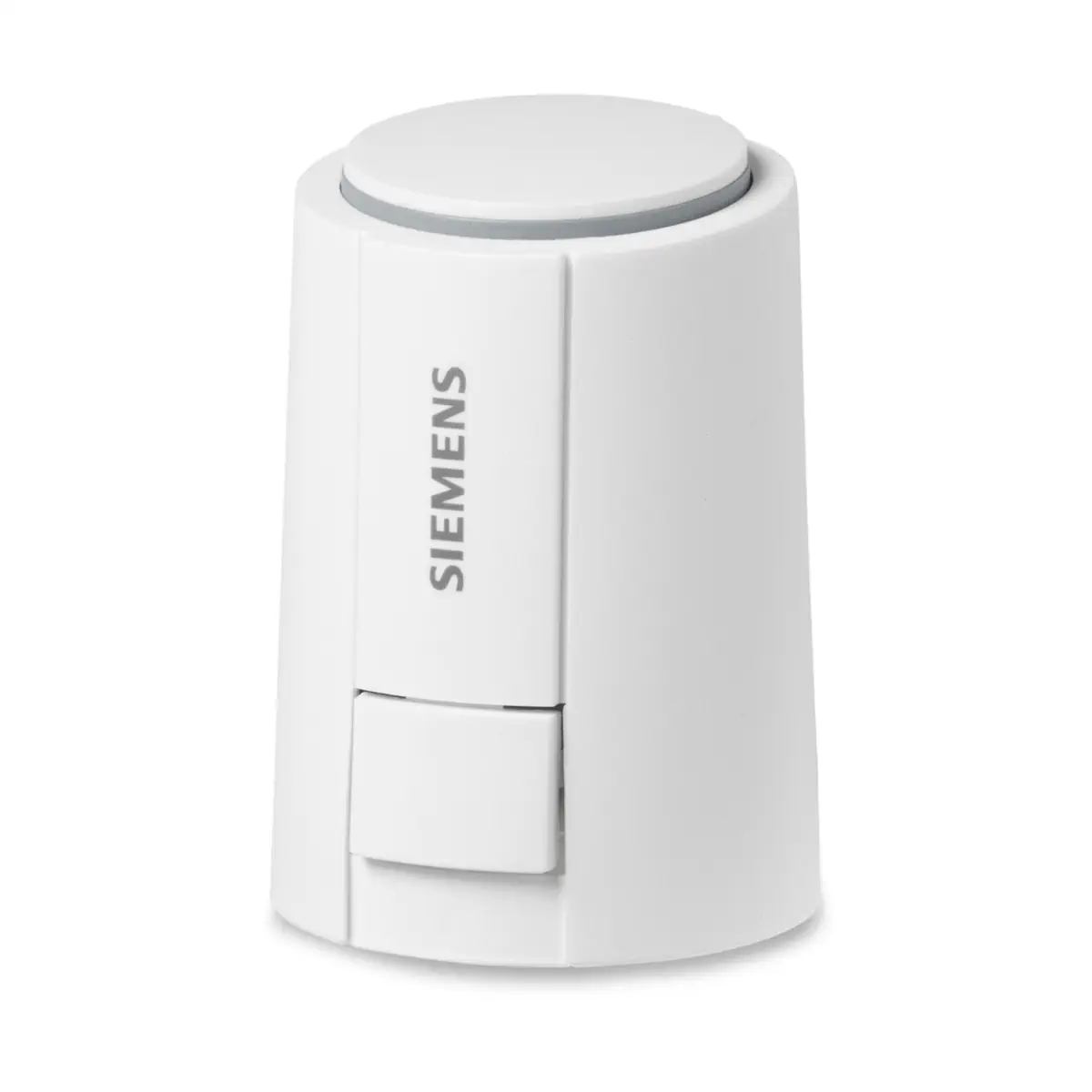

STP321.65/00 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny, 230 V AC, ok. 4,5 min, NO, bez kabla

STP321.65/00 to siłownik elektrotermiczny Siemens ACVATIX™ do sterowania zaworami grzejnikowymi, zaworami strefowymi oraz wybranymi zaworami PICV w instalacjach HVAC. Jest to wersja NO (normalnie otwarta) – przeznaczona do pracy z zaworami, w których bez zasilania zawór jest otwierany, a po podaniu napięcia siłownik zamyka zawór. Model STP321.65/00 zasilany jest z sieci AC 230 V, pracuje w trybie 2-stawnym i ma skok nominalny 6,5 mm oraz siłę nominalną 125 N. Wersja /00 jest dostarczana bez kabla podłączeniowego – przewód dobiera się i zamawia osobno.

Najważniejsze cechy

• Producent: Siemens
• Model: STP321.65/00
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny)
• Pozycja bez zasilania: NO (normalnie otwarty)
• Sygnał sterujący: 2-stawny
• Napięcie zasilania: AC 230 V ±10%, 50/60 Hz
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Stopień ochrony obudowy: IP54
• Widoczny wskaźnik położenia: 360°
• Praca cicha, trwała konstrukcja, urządzenie bezobsługowe
• Zastosowanie: wewnątrz pomieszczeń
• Montaż: bezpośrednio na zaworach ze złączem gwintowym M30×1,5
• Kabel podłączeniowy: brak w zestawie (wersja /00) – przewód zamawiany osobno

Zastosowanie i kompatybilność

Siłownik STP321.65/00 jest przeznaczony do współpracy z zaworami Siemens w instalacjach grzewczych i chłodniczych, w szczególności:

• zawory strefowe: VVP47.., VXP47.., VMP47..
• zawory PICV: VPP46.., VPI46.. (warianty o skoku 5…5,5 mm)

Może być również montowany na zaworach innych producentów po zastosowaniu odpowiedniego adaptera. Adapter ASA80 (M30×1,5) jest dostarczany wraz z siłownikiem; dla wybranych producentów wymagane są dodatkowe adaptery montażowe.

Budowa i działanie

STP321.65/00 jest siłownikiem elektrotermicznym: po doprowadzeniu sygnału sterującego element grzejny podnosi temperaturę, co powoduje rozszerzanie elementu termo-rozszerzalnego i przeniesienie skoku na trzpień zaworu.

Praca 2-stawna (NO / STP)

• Po załączeniu napięcia (po czasie opóźnienia): zawór (NO) jest równomiernie zamykany ruchem trzpienia.
• Po wyłączeniu napięcia (po czasie podtrzymania): zawór (NO) jest równomiernie otwierany przez siłę sprężyny naciskowej.

Czas przebiegu

• Skok 6,5 mm, zasilanie 230 V: 4,5 min (sterowanie 2-stawne, łącznie z czasem nagrzewania, przy 25 °C)

Podłączenie elektryczne i okablowanie (wersja /00)

• Wersja /00: siłownik jest dostarczany bez kabla – przewód należy dobrać i zamówić osobno.
• Dedykowane przewody (seria ASY21..): długości 1 m, 2 m, 5 m, 10 m; dostępne również przewody bezhalogenowe (m.in. 1 m, 5 m, 10 m).
• Przekrój przewodu: 2 × 0,75 mm²

Dane techniczne

• Zasilanie: AC 230 V ±10%, 50/60 Hz
• Pobór mocy: 1,2 W (warianty ST..65..)
• Prąd rozruchowy: < 550 mA przez maks. 100 ms (warianty ST..32..)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Dopuszczalna temperatura czynnika: 1…100 °C
• Temperatura otoczenia (praca): 0…50 °C
• Wilgotność (praca): < 85% r.h. (bez kondensacji)
• Temperatura transportu i składowania: -25…50 °C
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa (230 V): II wg IEC 60730-1
• Znamionowa odporność na przepięcia (230 V): 2500 V
• Stopień zanieczyszczenia: klasa 2

Montaż

• Siłownik można montować w dowolnym położeniu (gwarantowany stopień ochrony IP54).
• Montaż na zaworze: ręcznie przykręcić adapter, umieścić siłownik pionowo na adapterze i zamocować ręcznie poprzez pionowy nacisk aż do słyszalnego „kliknięcia”.
• Nie używać narzędzi (kluczy/szczypiec) podczas montażu.
• Po zakończeniu montażu podłączyć napięcie zasilające.

Podsumowanie

Siemens STP321.65/00 to elektrotermiczny siłownik NO o skoku 6,5 mm i sile 125 N, zasilany AC 230 V i sterowany sygnałem 2-stawnym. Wersja /00 pozwala dobrać kabel o wymaganej długości (zamawiany osobno), a obudowa IP54, wskaźnik położenia 360° i bezobsługowa, cicha praca czynią go praktycznym rozwiązaniem do automatyki zaworów w aplikacjach wewnętrznych.
