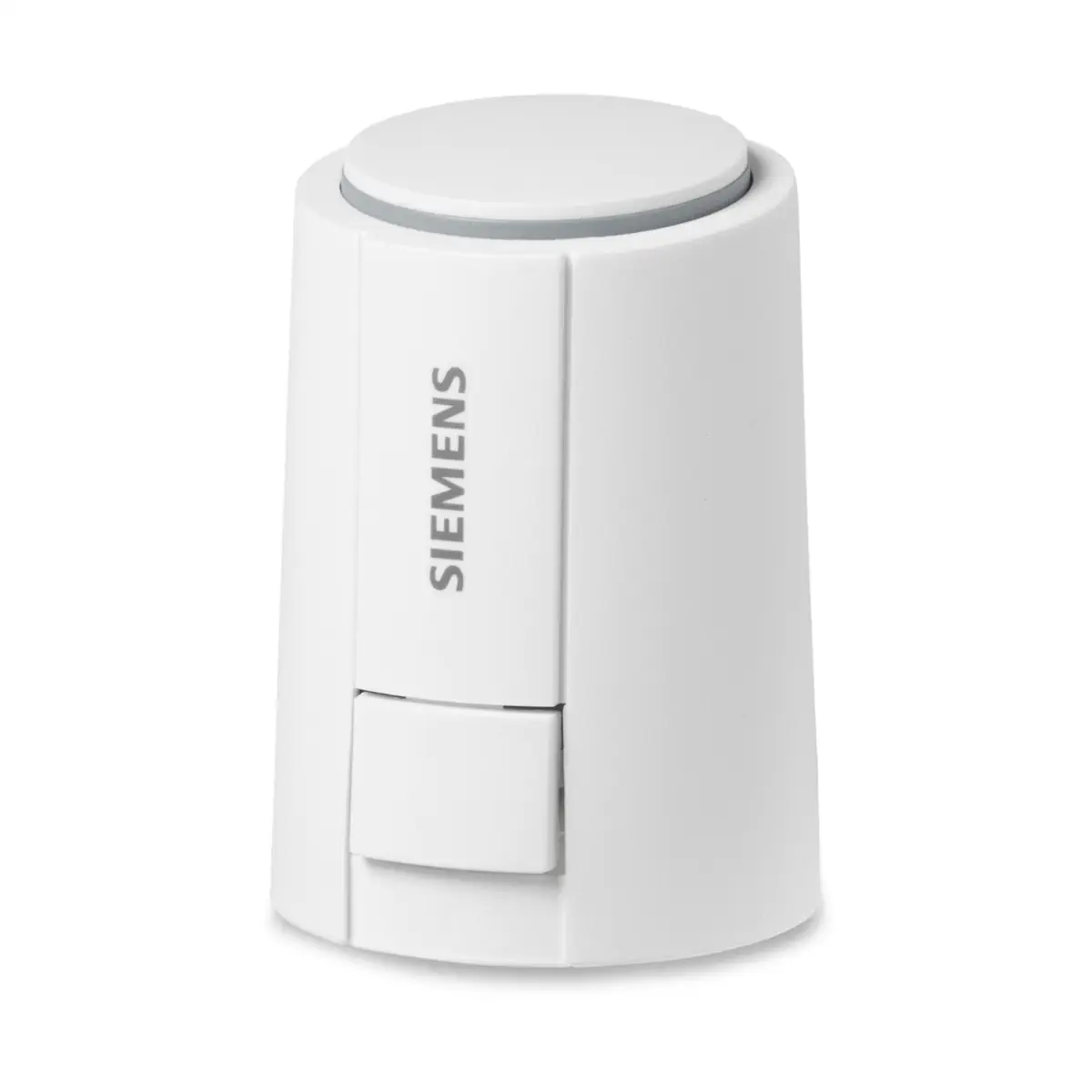

STP321.65L20 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny, 230 V AC, ok. 4,5 min, NO, kabel 2 m

STP321.65L20 to siłownik elektrotermiczny Siemens z rodziny ACVATIX™, przeznaczony do pracy z zaworami grzejnikowymi, strefowymi oraz zaworami PICV w instalacjach wewnętrznych. Model ten jest zasilany napięciem AC 230 V i sterowany sygnałem 2-stawnym. Wersja STP pracuje jako NO (normalnie otwarty), a siłownik zapewnia skok 6,5 mm przy sile nominalnej 125 N. Wariant L20 posiada fabryczny kabel podłączeniowy 2 m.

Najważniejsze cechy

• Producent: Siemens
• Model: STP321.65L20
• Nr magazynowy: S55174-A206
• Typ: siłownik elektrotermiczny do zaworów (grzejnikowych, strefowych i PICV)
• Zastosowanie: instalacje wewnątrz pomieszczeń
• Napięcie zasilające: 230 V AC ±10%, 50/60 Hz
• Sygnał sterujący: 2-stawny
• Pozycja bez zasilania: NO (normalnie otwarty)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Pobór mocy: 1,2 W
• Stopień ochrony obudowy: IP54
• Wskaźnik położenia: widoczny 360°
• Element wykonawczy: termo-rozszerzalny
• Praca: cicha, trwała konstrukcja, urządzenie bezobsługowe
• Montaż: bezpośredni na zaworach ze złączem gwintowym M30×1,5 mm
• Kabel podłączeniowy: 2 m (przekrój 2 × 0,75 mm²)

Zastosowanie

STP321.65L20 jest przeznaczony do współpracy z zaworami Siemens:

• zawory grzejnikowe: VDN.., VEN.., VUN..
• zawory strefowe: VD1..CLC.., VVP47.., VXP47.., VMP47..
• zawory strefowe: VVI46.., VXI46..
• PICV: VQP46.., VQI46.., VPP46.. (DN 10, 15, 20, 25, 32), VPI46.. (DN 15, 20, 25, 32)
• zawory grzejnikowe PICV: VPD..-135, VPE..-135, VPU..-135

Może być również montowany na zaworach innych producentów przy użyciu odpowiednich adapterów:

• z adapterem (wyposażenie dodatkowe): Comap, Danfoss, Giacomini, MMA Markaryd, Vaillant, Beulco, Strawa
• montaż bezpośredni z użyciem adaptera ASA80 (dostarczanego z siłownikiem): Honeywell/MNG, Heimeier, Herz

Budowa i działanie

Siłownik działa w oparciu o element termo-rozszerzalny. Po podaniu sygnału sterującego wzrasta temperatura elementu grzejnego, co powoduje rozszerzanie elementu i przeniesienie skoku bezpośrednio na trzpień zaworu.

• Reakcja po włączeniu (stan zimny): ruch rozpoczyna się po wstępnym podgrzaniu ok. 1,5 min.
• Osiągnięcie skoku maksymalnego (230 V AC): po kolejnych ok. 3 min.
• Funkcja NO (STP..): po załączeniu napięcia zawór (NO) jest równomiernie zamykany; po wyłączeniu napięcia zawór (NO) jest równomiernie otwierany siłą sprężyny.

Dane techniczne

• Zasilanie: 230 V AC ±10%, 50/60 Hz
• Pobór mocy: 1,2 W
• Prąd rozruchowy: < 550 mA przez maks. 100 ms
• Czas przebiegu (sterowanie 2-stawne, łącznie z czasem nagrzewania, 25°C): 4,5 min (6,5 mm, 230 V)
• Siła nominalna: 125 N
• Skok nominalny: 6,5 mm
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa: II wg IEC 60730-1
• Znamionowa odporność na przepięcia (wersja 230 V): 2500 V
• Kategoria przepięć: II (2500 V)
• Stopień zanieczyszczenia: klasa 2
• Warunki pracy: 0…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Warunki transportu i składowania: -25…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Przewód: 2 m, 2 × 0,75 mm²

Montaż

• Siłownik można montować w dowolnym położeniu (IP54).
• Montaż na zaworze wykonać bez użycia narzędzi (bez kluczy i szczypiec).
• Procedura montażu: ręcznie przykręcić adapter zaworu, umieścić siłownik pionowo na adapterze i zamocować ręcznie, wywierając pionowy nacisk do słyszalnego „kliknięcia”.
• Po zakończeniu montażu podłączyć napięcie zasilające.

Podsumowanie

Siemens STP321.65L20 to elektrotermiczny siłownik NO do precyzyjnego sterowania zaworami w instalacjach grzewczych i strefowych. Zasilanie 230 V AC, sterowanie 2-stawne, skok 6,5 mm i siła 125 N, w połączeniu z IP54, cichą pracą oraz kablem 2 m czynią go praktycznym wyborem do zastosowań wewnętrznych.
