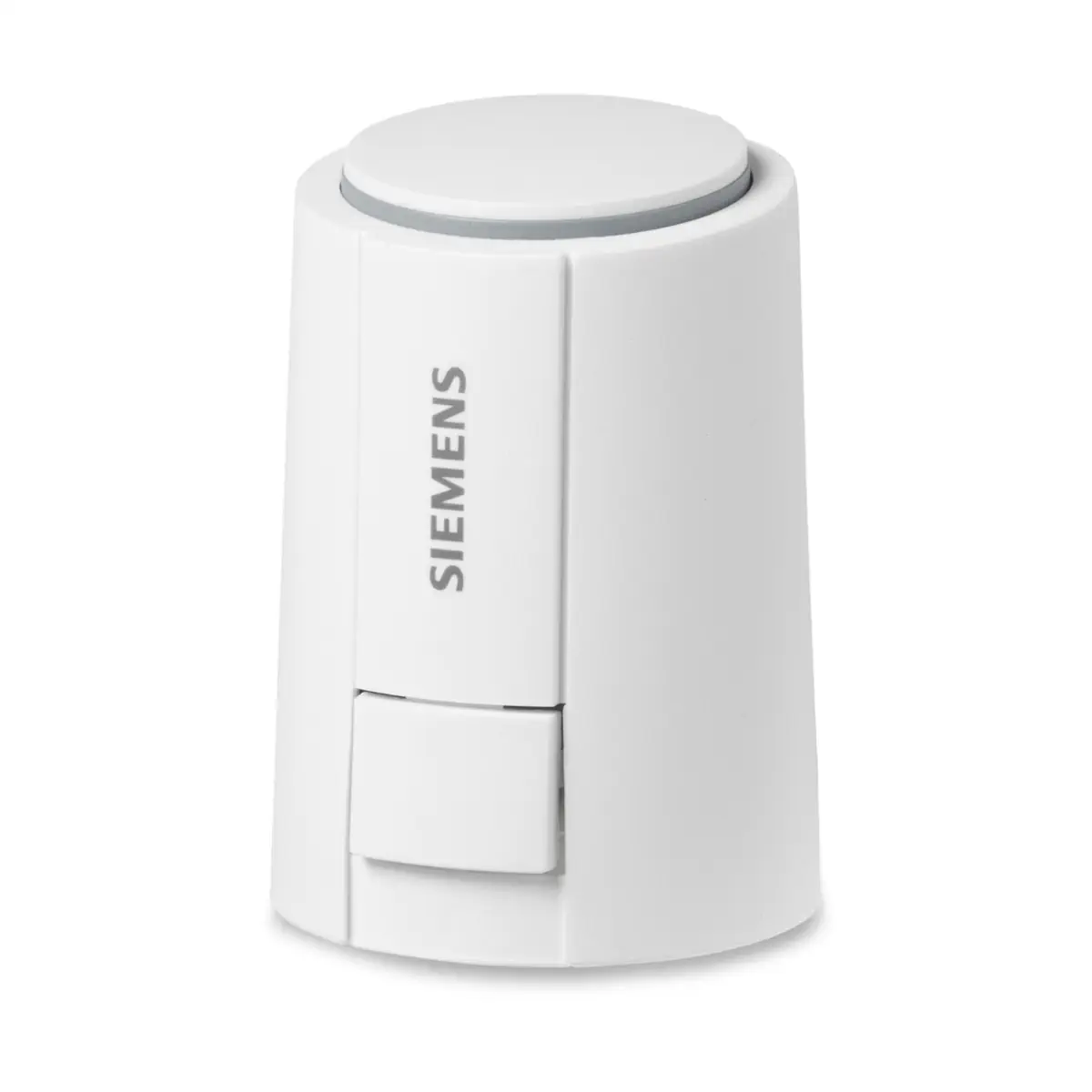

STP121.65L20 Siłownik elektrotermiczny, skok 6,5 mm, 125 N, 2-stawny (PDM), 24 V AC/DC, ok. 4,5 min, NO, kabel 2 m

STP121.65L20 to siłownik elektrotermiczny Siemens ACVATIX™ do sterowania zaworami w instalacjach HVAC. Pracuje z sygnałem 2-stawnym (obsługuje również sterowanie PDM/TPI), jest zasilany napięciem 24 V AC/DC i oferuje skok 6,5 mm oraz siłę nominalną 125 N. Wersja NO oznacza, że układ zawór+siłownik pozostaje otwarty bez zasilania. Siłownik ma fabryczny kabel podłączeniowy 2 m, stopień ochrony IP54 oraz widoczny wskaźnik położenia 360°.

Najważniejsze cechy

• Producent: Siemens
• Model: STP121.65L20
• Nr magazynowy: S55174-A207
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny), cicha praca, bezobsługowy
• Zastosowanie: do zaworów grzejnikowych, zaworów strefowych i zaworów PICV (wewnątrz pomieszczeń)
• Pozycja bez zasilania: NO (układ zawór+siłownik otwarty bez zasilania)
• Sygnał sterujący: 2-stawny (obsługa PDM/TPI)
• Napięcie zasilania: 24 V AC/DC +20%…-10% (50/60 Hz dla AC)
• Skok nominalny: 6,5 mm
• Siła nominalna: 125 N
• Montaż: bezpośrednio na zaworach ze złączem gwintowym M30×1,5
• Stopień ochrony obudowy: IP54
• Kabel podłączeniowy: 2 m, 2 × 0,75 mm²

Zastosowanie i kompatybilność

STP121.65L20 jest przeznaczony do zastosowań wewnętrznych i może współpracować z wybranymi zaworami Siemens, m.in.:

• zawory strefowe: VVP47.., VXP47.., VMP47..
• zawory PICV: VPP46.., VPI46.. (warianty o skoku 5…5,5 mm)

Siłownik można stosować również z zaworami innych producentów po zastosowaniu odpowiedniego adaptera. Adapter ASA80 jest dostarczany wraz z siłownikiem.

Budowa i działanie

Po podaniu sygnału sterującego element grzejny podnosi temperaturę, co powoduje rozszerzanie elementu termo-rozszerzalnego i przeniesienie skoku na trzpień zaworu. Przy włączeniu „na zimno” (temperatura pokojowa) zawór rozpoczyna ruch po wstępnym podgrzaniu trwającym około 1,5 min, a maksymalny skok osiąga po kolejnych około 2 min (dla 24 V AC/DC).

Sterowanie 2-stawne (NO / STP)

• Po załączeniu napięcia: po czasie opóźnienia zawór (NO) jest równomiernie zamykany ruchem trzpienia.
• Po wyłączeniu napięcia: po czasie podtrzymania zawór (NO) jest równomiernie otwierany przez siłę sprężyny naciskowej.

Wskaźnik położenia

• Wskaźnik położenia 360° pokazuje ruch i pozycję trzpienia siłownika.
• Po załączeniu zasilania siłownika NO (STP..) wskaźnik położenia oraz trzpień zaworu wysuwają się.

Praca równoległa

• Możliwa jest praca kilku siłowników równolegle pod warunkiem wystarczającej obciążalności wyjścia regulatora.
• Nie stosować pracy równoległej z sygnałami PDM/TPI.

Podłączenie elektryczne

• 24 V AC/DC, 2 przewody: przewód BU (niebieski) i BN (brązowy).
• Przy zasilaniu DC: BN = „+”, BU = „-”.
• Minimalna długość impulsu PDM/TPI przy napięciu AC: 10 ms
• Zakres częstotliwości PDM/TPI przy napięciu DC: 0…10 kHz

Dane techniczne

• Zasilanie: 24 V AC/DC +20%…-10% (50/60 Hz dla AC)
• Pobór mocy: 1,2 W
• Prąd rozruchowy: < 300 mA przez maks. 2 min
• Czas przebiegu (2-stawny, łącznie z nagrzewaniem) przy 25°C: 4,5 min
• Skok nominalny: 6,5 mm
• Siła nominalna: 125 N
• Dopuszczalna temperatura czynnika: 1…100°C
• Temperatura otoczenia (praca): 0…50°C
• Temperatura otoczenia przy PDM/TPI: 5…40°C
• Wilgotność (bez kondensacji): < 85% r.h.
• Stopień ochrony obudowy: IP54
• Klasa bezpieczeństwa (24 V): III wg IEC 60730-1
• Stopień zanieczyszczenia: klasa 2
• Znamionowa odporność na przepięcia (wersja 24 V): 1000 V
• Waga: ok. 0,110 kg

Montaż

• Siłownik można montować w dowolnym położeniu (zachowany stopień ochrony IP54).
• Montaż na zaworze wykonywać bez odłączonego zasilania oraz bez użycia narzędzi (kluczy/szczypiec).
• Procedura montażu: ręcznie przykręcić adapter zaworu → umieścić siłownik pionowo na adapterze → docisnąć do „kliknięcia” → podłączyć zasilanie.

Podsumowanie

Siemens STP121.65L20 to elektrotermiczny siłownik 24 V AC/DC o skoku 6,5 mm i sile 125 N, przeznaczony do sterowania zaworami w aplikacjach HVAC. Wersja NO zapewnia pozycję otwartą układu zawór+siłownik bez zasilania, a obudowa IP54, wskaźnik położenia 360° i przewód 2 m ułatwiają montaż oraz eksploatację w instalacjach wewnętrznych.
