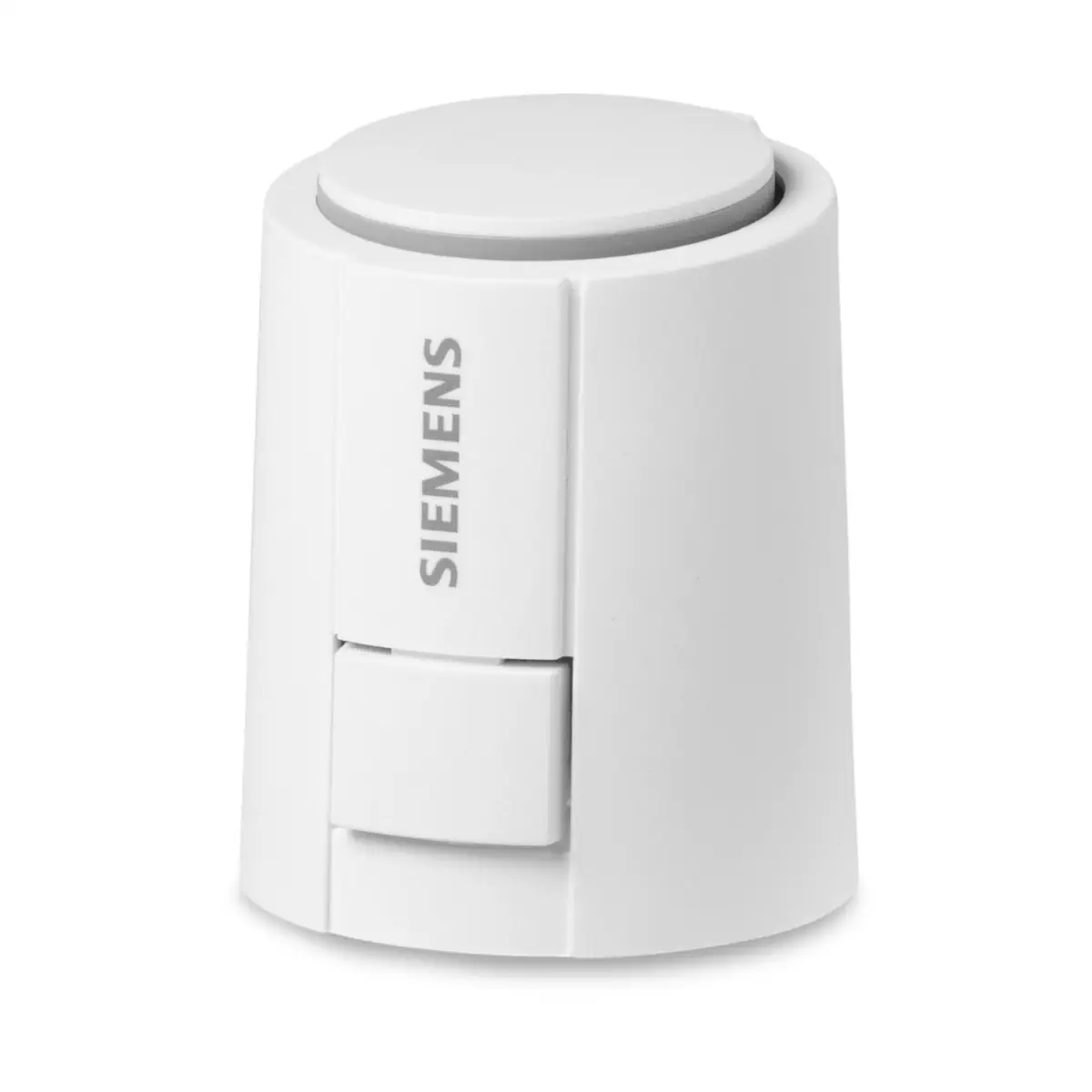

STP321.40L10 Siłownik elektrotermiczny, skok 4 mm, 100 N, 2-stawny, 230 V AC, ok. 3,5 min, NO, kabel 1 m

STP321.40L10 to siłownik elektrotermiczny Siemens z rodziny ACVATIX™, przeznaczony do zaworów grzejnikowych, strefowych oraz PICV. Wersja NO (normalnie otwarta) oznacza, że zawór jest otwarty bez zasilania, a po podaniu napięcia siłownik pracuje w kierunku zamykania. Model jest zasilany 230 V AC, pracuje w trybie 2-stawnym, ma skok 4,0 mm i siłę nominalną 100 N. Dzięki obudowie IP54, widocznemu wskaźnikowi położenia 360° oraz bezobsługowej, cichej pracy sprawdza się w instalacjach wewnętrznych HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: STP321.40L10
• Nr magazynowy: S55174-A220
• Typ: siłownik elektrotermiczny (element termo-rozszerzalny)
• Zastosowanie: wewnątrz pomieszczeń; do zaworów grzejnikowych, strefowych i PICV
• Pozycja bez zasilania: NO (zawór otwarty bez zasilania)
• Sygnał sterujący: 2-stawny
• Napięcie zasilające: 230 V AC ±10%, 50/60 Hz
• Skok nominalny: 4,0 mm
• Siła nominalna: 100 N
• Czas przebiegu (z nagrzewaniem), 25°C: ok. 3,5 min
• Stopień ochrony obudowy: IP54
• Przyłącze / montaż: bezpośredni montaż na zaworach ze złączem gwintowym M30×1,5
• Wskaźnik położenia: widoczny 360°
• Kabel podłączeniowy: 1 m
• Konstrukcja: trwała, cicha praca, urządzenie bezobsługowe

Zastosowanie i kompatybilność

STP321.40L10 jest przeznaczony do pracy w instalacjach wewnętrznych. Zgodnie z zestawieniem urządzeń współpracujących może być stosowany z zaworami PICV Siemens VPP46.. oraz VPI46.. o skoku 2,5 mm.

Siłownik może być również montowany na zaworach innych producentów z użyciem odpowiedniego adaptera. Wśród wskazanych producentów znajdują się: Beulco, COMAP, Danfoss, Giacomini, Honeywell/MNG, Heimeier, Herz, MMA Markaryd, Strawa, Vaillant, Watts (Cazzaniga). Adapter ASA80 jest dostarczany wraz z siłownikiem.

Budowa i działanie

Siłownik wykorzystuje element termo-rozszerzalny. Po podaniu sygnału sterującego element grzejny podnosi temperaturę, co powoduje rozszerzanie i przeniesienie skoku bezpośrednio na trzpień zaworu.

Sterowanie 2-stawne – wersja NO (STP..)

• Bez zasilania: zawór pozostaje otwarty.
• Po podaniu napięcia: po czasie opóźnienia (nagrzewanie) zawór jest równomiernie zamykany ruchem trzpienia.
• Po odłączeniu napięcia: po czasie podtrzymania zawór jest równomiernie otwierany siłą sprężyny naciskowej.

Praca równoległa

• Możliwa jest praca kilku siłowników równolegle pod warunkiem wystarczającej obciążalności wyjścia regulatora.
• Nie stosować z sygnałami PDM/TPI.

Montaż

• Siłownik może być montowany w dowolnym położeniu; gwarantowany stopień ochrony IP54.
• Przed montażem odłączyć napięcie zasilające.
• Nie używać narzędzi typu klucze czy szczypce.
• Montaż: ręcznie przykręcić adapter zaworu, umieścić siłownik pionowo na adapterze i docisnąć do usłyszenia „kliknięcia”, następnie podłączyć zasilanie.

Dane techniczne

• Zasilanie: 230 V AC ±10%, 50/60 Hz
• Pobór mocy: 1,0 W
• Prąd rozruchowy: < 550 mA przez maks. 100 ms
• Siła nominalna: 100 N
• Skok nominalny: 4,0 mm
• Czas przebiegu (sterowanie 2-stawne, z nagrzewaniem), 25°C: ok. 3,5 min
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony obudowy: IP54 (EN 60529)
• Klasa bezpieczeństwa: II (IEC 60730-1)
• Znamionowa odporność na przepięcia: 2500 V
• Stopień zanieczyszczenia: klasa 2
• Warunki pracy: 0…50°C; wilgotność (bez kondensacji) < 85% r.h.
• Transport / składowanie: -25…50°C; wilgotność (bez kondensacji) < 85% r.h.
• Kabel: 1 m; przekrój 2 × 0,75 mm²
• Gwint przyłączeniowy: M30×1,5
• Waga: ok. 0,100 kg

Podsumowanie

Siemens STP321.40L10 to elektrotermiczny siłownik 230 V AC do sterowania 2-stawnego, o skoku 4,0 mm i sile 100 N, w wykonaniu NO (zawór otwarty bez zasilania). Dzięki obudowie IP54, bezpośredniemu montażowi na M30×1,5 oraz widocznemu wskaźnikowi położenia 360° jest praktycznym rozwiązaniem do instalacji wewnętrznych z zaworami m.in. typu PICV.
