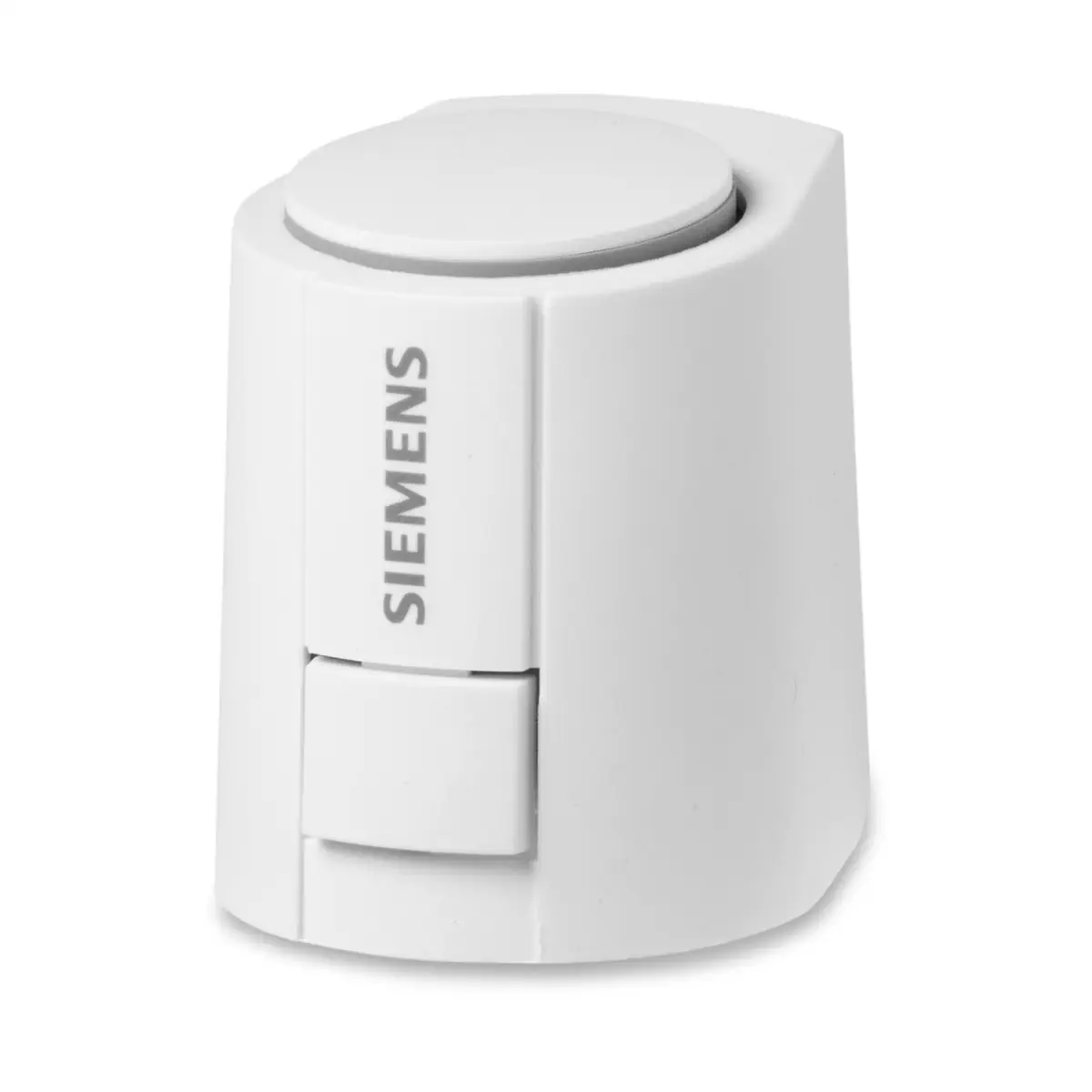

STP161.40L10 Siłownik elektrotermiczny, skok 4 mm, 100 N, 0..10 V, 24 V AC, 30s/mm, NO, kabel 1 m

STP161.40L10 to siłownik elektrotermiczny Siemens z rodziny ACVATIX™, przeznaczony do precyzyjnego sterowania zaworami w instalacjach grzewczych i HVAC. Wersja ta pracuje z sygnałem ciągłym 0…10 V DC, jest zasilana napięciem AC 24 V i oferuje skok nominalny 4,0 mm przy sile 100 N. Siłownik montuje się bezpośrednio na zaworach z gwintem M30×1,5, a obudowa o stopniu ochrony IP54 oraz widoczny wskaźnik położenia 360° ułatwiają montaż i uruchomienie w aplikacjach wewnętrznych.

Najważniejsze cechy

• Producent: Siemens
• Model: STP161.40L10
• Nr magazynowy: S55174-A223
• Typ: siłownik elektrotermiczny
• Zastosowanie: do zaworów grzejnikowych, zaworów strefowych i zaworów PICV (wewnątrz pomieszczeń)
• Sygnał sterujący: ciągły 0…10 V DC
• Napięcie zasilania: AC 24 V (-10%…+20%), 50/60 Hz
• Pozycja bez zasilania: NO (normalnie otwarty)
• Skok nominalny: 4,0 mm
• Siła nominalna: 100 N
• Detekcja skoku zaworu: tak (automatyczne dopasowanie aktywnego zakresu sterowania)
• Widoczny wskaźnik położenia: 360°
• Stopień ochrony: IP54
• Element wykonawczy: element termo-rozszerzalny
• Praca: cicha, trwała konstrukcja, urządzenie bezobsługowe

Zastosowanie i kompatybilność

Siłownik STP161.40L10 jest przeznaczony do pracy wewnątrz pomieszczeń i montażu na zaworach z przyłączem M30×1,5. Może być stosowany w aplikacjach z zaworami Siemens (w zależności od typu zaworu i wymaganej kombinacji NZ/NO), w tym m.in. z zaworami PICV serii VPP46.. / VPI46.. o skoku 2,5 mm (dla siłowników typu STP..40..).

Dla zaworów innych producentów możliwy jest montaż z użyciem odpowiednich adapterów; adapter ASA80 jest dostarczany wraz z siłownikiem.

Budowa i działanie

STP161.40L10 wykorzystuje zasadę rozszerzalności termicznej: po doprowadzeniu sygnału sterującego rośnie temperatura elementu grzejnego, co powoduje rozszerzanie elementu termo-rozszerzalnego i przeniesienie skoku bezpośrednio na trzpień zaworu.

• Start ruchu zaworu: po wstępnym podgrzaniu trwającym ok. 1,5 min (przy włączeniu „na zimno”).
• Osiągnięcie skoku maksymalnego (24 V): po kolejnych ok. 2 min.

Pozycja NO (normalnie otwarty)

• Bez zasilania: stan zaworu z siłownikiem jest otwarty.
• Po przyłożeniu napięcia: trzpień siłownika wysuwa się, a zawór jest zamykany.

Sterowanie ciągłe 0…10 V i detekcja skoku zaworu

• Siłownik pracuje z sygnałem 0…10 V DC i pozycjonuje zawór proporcjonalnie do sygnału sterującego.
• Detekcja skoku zaworu pozwala siłownikowi określić rzeczywisty skok zaworu i automatycznie dopasować aktywny zakres napięcia sterującego, aby wykorzystać pełny zakres sterowania ze sterownika.
• Inicjalizacja (wariant NO): podczas pierwszego uruchomienia skok zaworu jest wykrywany po podaniu napięcia roboczego; cały proces trwa ok. 19 minut.
• Mechanizm przekroczenia skoku (ok. 0,5 mm) wspiera niezawodne domykanie w całym okresie eksploatacji; w efekcie wskaźnik położenia może lekko wystawać.
• Prędkość (sterowanie ciągłe, 25°C): 30 s/mm.

Podłączenie elektryczne

Siłownik STP161.40L10 jest zasilany z AC 24 V i sterowany sygnałem 0…10 V DC.

• BU (niebieski): GND
• RD (czerwony): wejście sterujące 0…10 V
• BK (czarny): AC 24 V
• Rezystancja wejścia sterującego: 100 kΩ

Dane techniczne (STP161.40L10)

• Napięcie zasilające: AC 24 V (-10%…+20%), 50/60 Hz
• Pobór mocy (ST..40..): 1,0 W
• Prąd rozruchowy (STP16..L10): < 320 mA przez maks. 2 min
• Skok nominalny: 4,0 mm
• Siła nominalna (ST..40..): 100 N
• Dopuszczalna temperatura czynnika: 1…100°C
• Stopień ochrony: IP54
• Klasa bezpieczeństwa (24 V): III wg IEC 60730-1
• Znamionowa odporność na przepięcia (wersja 24 V): 1000 V
• Stopień zanieczyszczenia: klasa 2
• Warunki pracy: 0…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Transport / składowanie: -25…50°C, wilgotność < 85% r.h. (bez kondensacji)
• Gwint przyłączeniowy: M30×1,5
• Masa: 0,111 kg

Montaż

• Siłownik może być montowany w dowolnym położeniu (z zachowaniem stopnia ochrony IP54).
• Przed montażem należy odłączyć napięcie zasilające.
• Montaż odbywa się bez użycia narzędzi (nie stosować kluczy ani szczypiec).
• Procedura montażu: ręcznie przykręcić adapter zaworu, ustawić siłownik pionowo na adapterze i zamocować ręcznie naciskiem do słyszalnego „kliknięcia”, następnie podłączyć zasilanie.

Podsumowanie

Siemens STP161.40L10 to elektrotermiczny siłownik 0…10 V DC z zasilaniem AC 24 V, przeznaczony do precyzyjnego sterowania zaworami (gwint M30×1,5) w aplikacjach wewnętrznych. Skok 4,0 mm, siła 100 N, detekcja skoku zaworu, wskaźnik położenia 360° i obudowa IP54 sprawiają, że jest to solidne rozwiązanie do stabilnej regulacji przepływu w instalacjach grzewczych i HVAC.
