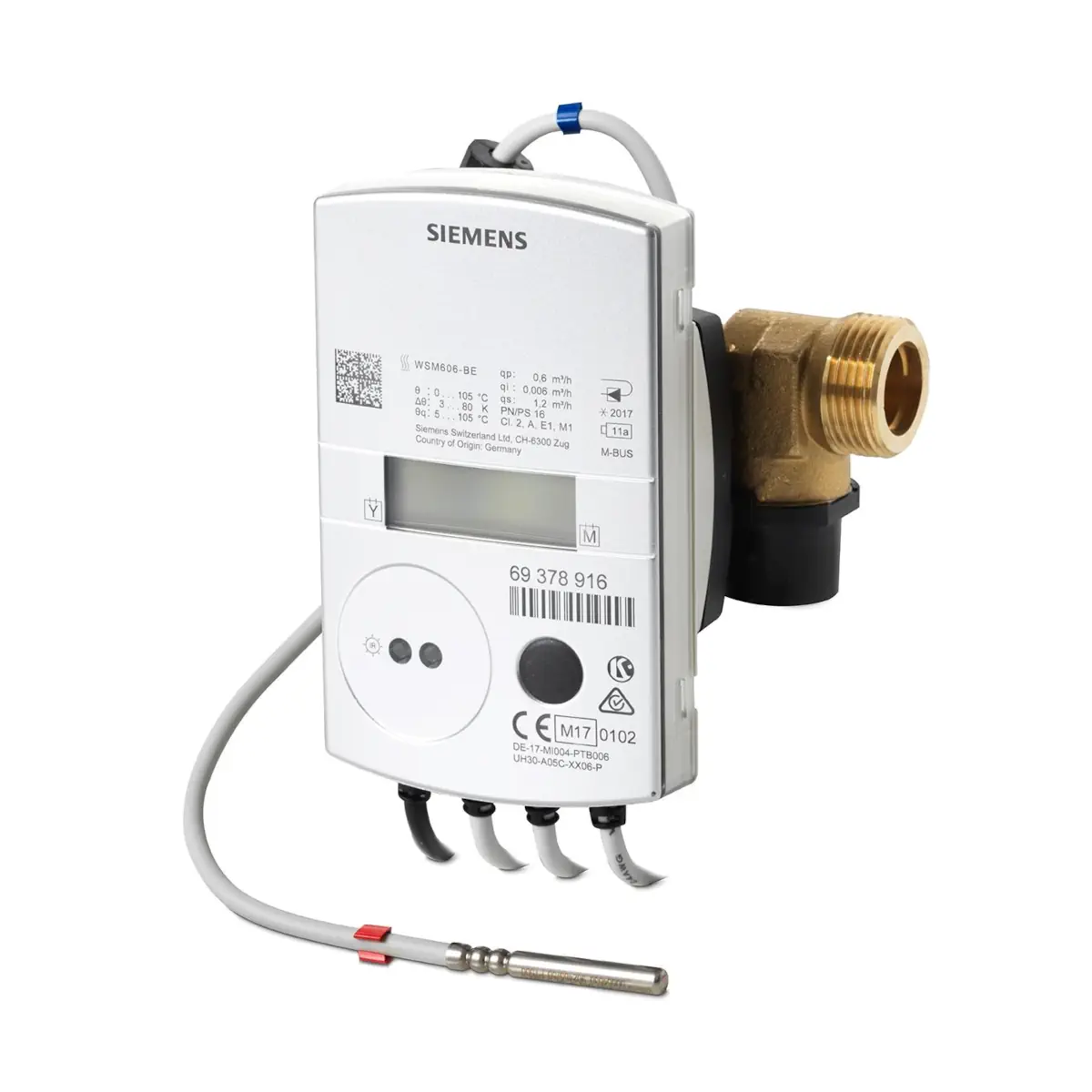

UH30-A43-P0H0A Ciepłomierz ultradźwiękowy 3,5 m³/h, montaż na powrocie, dł. korpusu 260 mm, PN16, gwint 1¼", DN25, bez komunikacji

UH30-A43-P0H0A to kompaktowy ultradźwiękowy licznik ciepła Siemens do pomiaru przepływu i energii w wodnych instalacjach grzewczych. Wersja UH30.. posiada mosiężny przetwornik przepływu, a dzięki pomiarowi ultradźwiękowemu (bez ruchomych części) licznik nie ulega zużyciu mechanicznemu. Model A43 przeznaczony jest do instalacji o przepływie nominalnym qp = 3,5 m³/h, z długością zabudowy 260 mm oraz przyłączami G1¼", do montażu na powrocie. Wariant P0H0A jest wykonaniem bez komunikacji M-bus – odczyt lokalny możliwy jest przez interfejs optyczny.

Najważniejsze cechy

• Producent: Siemens
• Model: UH30-A43-P0H0A
• Rodzaj: kompaktowy ultradźwiękowy licznik ciepła
• Zastosowanie: pomiar zużycia energii w wodnych instalacjach grzewczych
• Przetwornik przepływu: mosiądz (UH30..)
• Brak części ruchomych: brak zużycia wynikającego z pracy mechanicznej
• Zatwierdzenia: EN 1434 (klasa 3), MID 2004/22/EG
• Przepływ nominalny (qp): 3,5 m³/h
• Przepływ maksymalny (qs): 7 m³/h
• Przepływ minimalny (qi): 35 l/h
• Próg zadziałania: 7 l/h
• Długość zabudowy: 260 mm
• Gwint przyłączy: G1¼"
• Miejsce montażu: powrót
• Zakres dynamiki przepływu: 1:100 wg PN-EN 1434 (zakres całkowity 1:1000)
• Odcinki proste: nie są wymagane odcinki stabilizujące przed ani za licznikiem
• Samo-diagnoza: ciągła autodiagnostyka i sygnalizacja błędów na wyświetlaczu
• Interfejs optyczny: podobnie do EN 62056-21
• Zasilanie: bateria litowa 3,6 V
• Trwałość baterii: 6 lat
• Jednostka energii: GJ

Zastosowanie

Licznik UH30-A43-P0H0A służy do fizycznego pomiaru zużycia energii w instalacjach grzewczych z wodą jako medium. Urządzenie oblicza energię na podstawie zmierzonego natężenia przepływu oraz różnicy temperatury pomiędzy zasilaniem i powrotem.

Budowa i zasada działania

• Elementy licznika: przelicznik elektroniczny, ultradźwiękowy przetwornik przepływu oraz dwa czujniki temperatury.
• Pomiar przepływu: metodą ultradźwiękową (brak elementów ruchomych).
• Czujniki temperatury: platynowe czujniki rezystancyjne Pt500.
• Czujniki temperatury w liczniku kompaktowym: nie podlegają wymianie.

Wyświetlacz i obsługa

• Wyświetlacz: duży, czytelny, 7-cyfrowy wyświetlacz do prezentacji m.in. energii i przepływu.
• Wskaźnik przepływu: dynamiczny wyświetlacz ułatwia natychmiastowe wykrycie obecności przepływu.
• Obsługa: przycisk do przełączania wskazań w pętlach (krótkie naciśnięcie – kolejne linie w pętli, długie naciśnięcie – następna pętla).

Odczyt i komunikacja

• Interfejs optyczny: podobnie do EN 62056-21; protokół wg EN 13757-2/-3.
• Ten wariant: bez komunikacji M-bus (oznaczenie „bez komunikacji” w typie).

Montaż

• Pozycja montażu: dowolna (możliwy montaż w pozycji poziomej lub pionowej).
• Miejsce montażu: zgodnie z typem – UH30-A43-P0H0A jest przeznaczony do montażu na powrocie.
• Odcinki proste: nie są wymagane przed ani za licznikiem.
• Kierunek przepływu: musi być zgodny ze strzałką na korpusie przetwornika przepływu.
• Czujniki temperatury: muszą być zamontowane w tym samym obiegu wodnym co przetwornik przepływu; nie odłączać, nie skracać ani nie wydłużać kabli czujników.
• Przepłukanie instalacji: przed montażem licznika instalację należy dokładnie przepłukać.

Dane techniczne

• Medium: woda (instalacje grzewcze)
• Ciśnienie znamionowe: 1,6 MPa (PN 16)
• Zakres temperatury medium (ciepło): 5…105°C (przetwornik z mosiądzu)
• Temperatura maksymalna tmax: 90°C
• Przepływ nominalny qp: 3,5 m³/h
• Przepływ maksymalny qs: 7 m³/h
• Przepływ minimalny qi: 35 l/h
• Próg zadziałania: 7 l/h
• Spadek ciśnienia przy qp: 155 mbar
• Kv (przy Δp = 1 bar): 9,0 m³/h
• Czujniki temperatury: Pt500, Ø 5,2 mm, długość 45 mm
• Długość kabla czujnika: 1,5 m
• Długość kabla sygnałowego: 1,5 m
• Zasilanie: bateria litowa 3,6 V
• Trwałość baterii: 6 lat
• Stopień ochrony: przelicznik IP54; przetwornik przepływu IP54
• Klasa bezpieczeństwa: III
• Wymiary przelicznika (szer. x wys. x dł.): 116 x 71 x 32 mm
• Masa (urządzenie w kompletnym opakowaniu): 1,5 kg (UH30-x43..)

Zakres dostawy

• ultradźwiękowy licznik z instrukcją montażu,
• zestaw do montażu czujnika temperatury,
• 2 uszczelki,
• plomba.

Podsumowanie

Siemens UH30-A43-P0H0A to trwały, kompaktowy ultradźwiękowy ciepłomierz z mosiężnym przetwornikiem przepływu, przeznaczony do montażu na powrocie. Zapewnia pomiar przy qp = 3,5 m³/h, nie wymaga odcinków prostych i oferuje wygodny odczyt lokalny przez interfejs optyczny, a wbudowana samo-diagnoza ułatwia wykrywanie błędów montażowych i usterek.
