UH30-A53-P0H0A Ciepłomierz ultradźwiękowy 6 m³/h, montaż na powrocie, dł. korpusu 260 mm, PN16, gwint 1¼", DN25, bez komunikacji

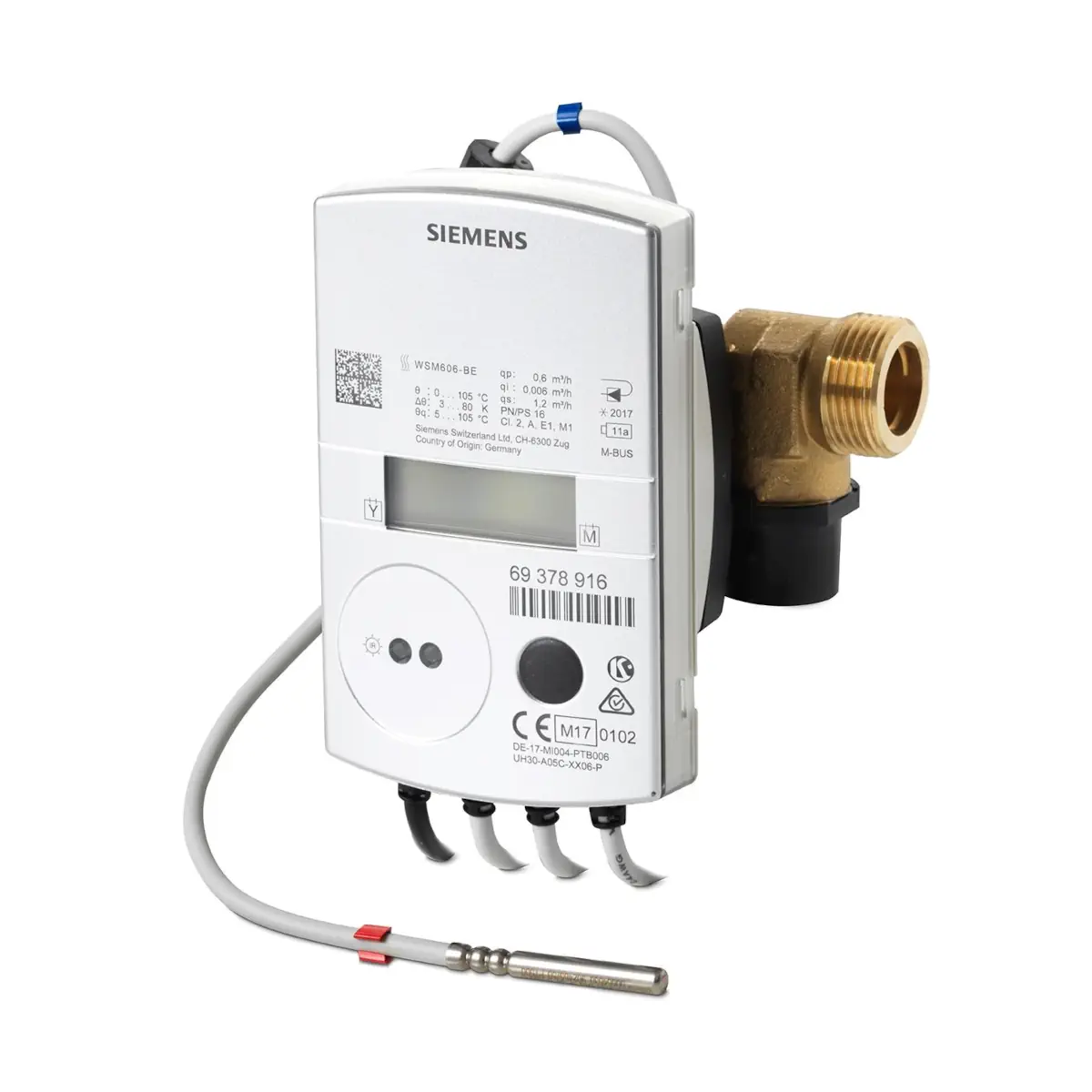

UH30-A53-P0H0A to kompaktowy ultradźwiękowy licznik ciepła Siemens do pomiaru przepływu i energii w wodnych instalacjach grzewczych. Urządzenie składa się z mosiężnego przetwornika przepływu UH30.., dwóch podłączonych czujników temperatury Pt500 oraz elektronicznego przelicznika, który wylicza zużycie energii na podstawie natężenia przepływu i różnicy temperatury zasilania/powrotu. Dzięki pomiarowi ultradźwiękowemu licznik nie posiada ruchomych elementów, co eliminuje zużycie mechaniczne. Wersja UH30-A53-P0H0A jest przeznaczona do montażu na powrocie i jest wykonaniem bez komunikacji M-bus (posiada standardowo interfejs optyczny).

Najważniejsze cechy

• Producent: Siemens
• Model: UH30-A53-P0H0A
• Typ: kompaktowy ultradźwiękowy licznik ciepła
• Przetwornik przepływu: UH30.., mosiądz
• Brak elementów ruchomych – pomiar bez zużycia mechanicznego
• Zatwierdzenia: zgodność z EN 1434 oraz MID 2004/22/EG (standardowo klasa 3)
• Montaż: na powrocie; możliwy montaż w pozycji poziomej lub pionowej
• Zakres dynamiki przepływu: 1:100 wg PN-EN 1434 (zakres całkowity 1:1000)
• Brak wymogu odcinków stabilizujących przed i za licznikiem
• Wyświetlacz: duży, czytelny, 7-cyfrowy (dynamiczny wskaźnik obecności przepływu)
• Samo-diagnoza: ciągłe testy i sygnalizacja błędów montażowych/usterek na wyświetlaczu
• Interfejs optyczny: zgodny z EN 62056-21 (do odczytu/parametryzacji)
• Zasilanie: baterie litowe 3,6 V (trwałość baterii dla standardowych typów: 6 lat)

Zastosowanie

UH30-A53-P0H0A służy do fizycznego pomiaru zużycia energii cieplnej w instalacjach grzewczych, w których medium stanowi woda. Z uwagi na kompaktową konstrukcję licznik jest przeznaczony m.in. do zastosowań w instalacjach mieszkaniowych.

W kompaktowych licznikach serii T230../UH30.. czujniki temperatury nie podlegają wymianie.

Jak działa pomiar

• Przepływ: mierzony metodą ultradźwiękową poprzez porównanie czasów przebiegu sygnału w kierunku zgodnym i przeciwnym do przepływu.
• Temperatura: mierzona czujnikami rezystancyjnymi Pt500 na zasilaniu i powrocie.
• Energia: obliczana na podstawie objętości przepływu i różnicy temperatur, a wynik jest zapamiętywany i wyświetlany (standardowa jednostka energii: GJ).
• Adaptacja interwału pomiaru temperatury: licznik inteligentnie dostosowuje interwał pomiaru temperatury do zmian stanu instalacji (np. nagły wzrost przepływu).

Interfejsy i odczyt

• Interfejs optyczny: dostępny w liczniku, do odczytu i parametryzacji na obiekcie.
• Komunikacja M-bus: w tym modelu brak (wykonanie „bez komunikacji”).

Dane techniczne (UH30-A53-P0H0A)

• Przepływ nominalny qp: 6,0 m³/h
• Przepływ maksymalny qs: 12 m³/h
• Przepływ minimalny qi: 60 l/h
• Próg zadziałania: 12 l/h
• Klasa metrologiczna (zakres dynamiki): 1:100
• Długość zabudowy: 260 mm
• Przyłącza gwintowane: G 1¼"
• Ciśnienie nominalne: PN 16 (1,6 MPa)
• Spadek ciśnienia przy qp: 230 mbar
• Wartość Kv (przy Δp = 1 bar): 12,8 m³/h
• Zakres temperatury medium (ciepło, przetwornik mosiężny): 5…105 °C
• Przelicznik – zakres pomiarowy: 0…180 °C
• Zakres różnicy temperatury ΔΘ: 3…80 K
• Próg temperatury: 0,2 K
• Czujniki temperatury: Pt500, Ø 5,2 mm, długość 45 mm
• Długość kabla czujnika: 1,5 m
• Długość kabla sygnałowego: 1,5 m
• Stopień ochrony: przelicznik IP54; przetwornik przepływu (UH30..) IP54
• Warunki otoczenia (praca): 5…55 °C; wilgotność < 93% r.h. przy 25 °C (bez kondensacji)
• Wymiary przelicznika (szer. x wys. x dł.): 116 x 71 x 32 mm

Montaż

• Miejsce montażu: model UH30-A53-P0H0A jest przeznaczony do montażu na powrocie.
• Pozycja montażu: dowolna (poziomo lub pionowo).
• Kierunek przepływu: musi być zgodny z kierunkiem strzałki na korpusie przetwornika przepływu.
• Odcinki proste: nie są wymagane przed ani za licznikiem.
• Wskazówka instalacyjna: przed montażem należy dokładnie przepłukać instalację; czujniki temperatury muszą być zamontowane w tym samym obiegu wodnym co przetwornik przepływu, a przewodów czujników nie wolno odłączać ani modyfikować.

Zakres dostawy

• Ultradźwiękowy licznik (przelicznik + przetwornik przepływu UH30.. + czujniki temperatury)
• Wielojęzyczna instrukcja montażu
• Zestaw do montażu czujnika temperatury
• 2 uszczelki
• Plomba

Podsumowanie

Siemens UH30-A53-P0H0A to solidny, kompaktowy ultradźwiękowy licznik ciepła z mosiężnym przetwornikiem przepływu, zaprojektowany do instalacji wodnych o qp = 6,0 m³/h (G 1¼", L = 260 mm). Brak ruchomych części, brak potrzeby stosowania odcinków stabilizujących, optyczny interfejs serwisowy oraz funkcje samo-diagnozy czynią go praktycznym rozwiązaniem do dokładnego i trwałego pomiaru energii w instalacjach grzewczych.
