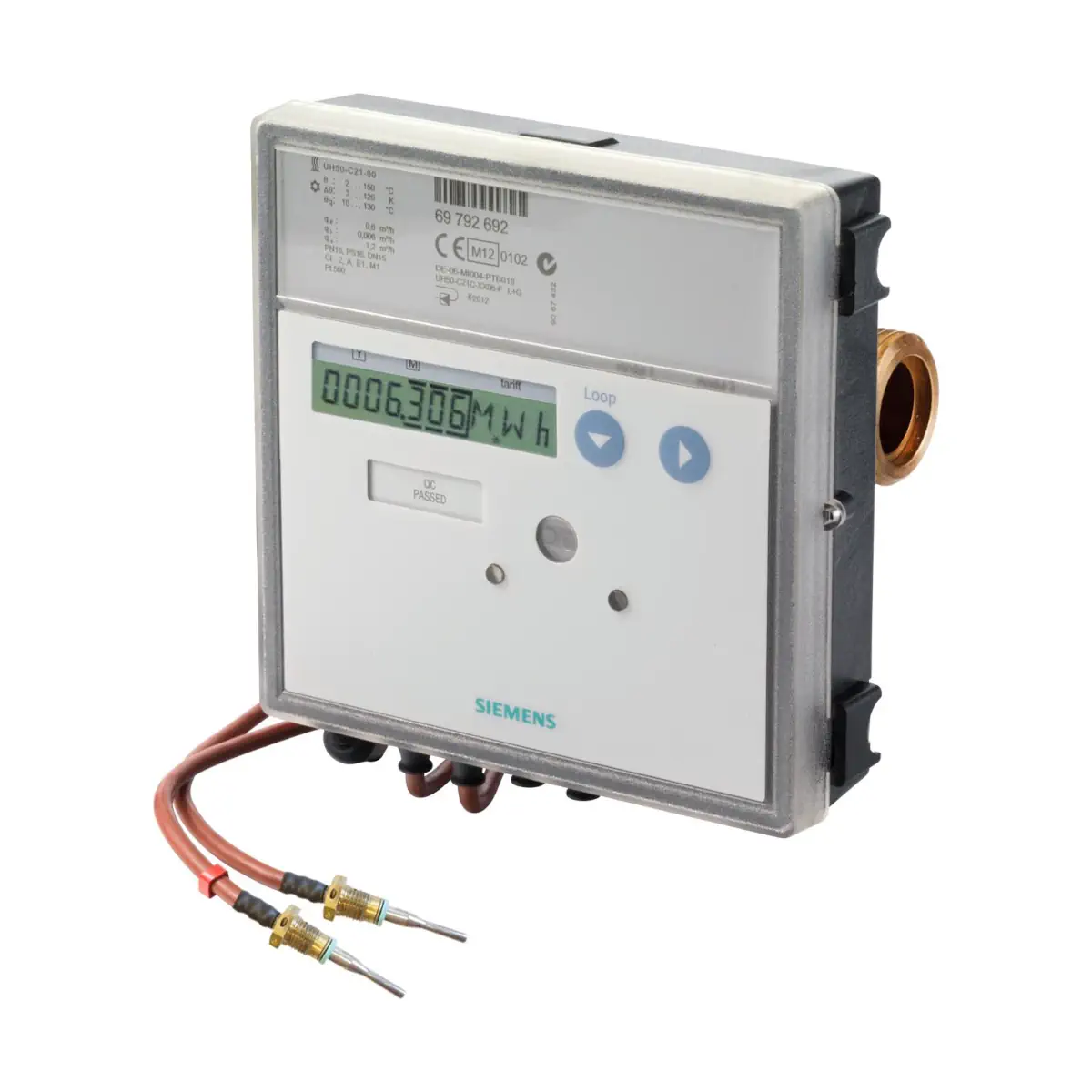

UH50-B61 Ciepłomierz ultradźwiękowy 10 m³/h, montaż na zasilaniu, dł. korpusu 300 mm, PN25, kołnierz, DN40, osłony 83 mm

UH50-B61 to ultradźwiękowy licznik ciepła Siemens z serii UH50.. (ULTRAHEAT), przeznaczony do pomiaru energii cieplnej w instalacjach, w których medium jest woda. Wersja B jest wykonaniem do montażu na zasilaniu. Model 61 oznacza przetwornik przepływu o parametrach qp = 10 m³/h, w wykonaniu PN25 z przyłączem kołnierzowym DN40 i długością całkowitą 300 mm. Pomiar przepływu realizowany jest metodą ultradźwiękową, dzięki czemu licznik wyróżnia się bardzo wysoką trwałością (brak elementów ruchomych) i nie wymaga odcinków stabilizujących ani filtrów.

Najważniejsze cechy

• Producent: Siemens
• Model: UH50-B61
• Typ licznika: licznik ciepła, montaż na zasilaniu (wykonanie B)
• Metoda pomiaru przepływu: ultradźwiękowa (bez elementów ruchomych)
• Medium: woda
• Zakres pomiarowy przepływu: 1:100 wg EN 1434 (zakres całkowity 1:500)
• Położenie montażowe: dowolne; odcinki proste i filtry nie są wymagane
• Konstrukcja przepływomierza: metalowa, powierzchnia DuraSurface®
• Interfejs standardowy: optyczny, zgodny z EN 62056-21:2002
• Gniazda modułów: 2 gniazda do montażu modułów komunikacyjnych
• Rejestry: rejestr miesięczny (ostatnie 60 miesięcy), rejestr zdarzeń (ostatnie 96 stanów)
• Autodiagnostyka: automatyczna kontrola pracy i sygnalizacja błędów

Zastosowanie

UH50-B61 służy do pomiaru ilości ciepła w instalacjach wodnych, m.in. w węzłach cieplnych oraz w instalacjach budynkowych. Wykonanie B przeznaczone jest do montażu na zasilaniu.

Konstrukcja i zasada działania

Licznik składa się z ultradźwiękowego przetwornika przepływu, połączonego z nim elektronicznego przelicznika oraz pary czujników temperatury. Ilość energii cieplnej wyznaczana jest na podstawie zmierzonej objętości przepływu oraz różnicy temperatur pomiędzy zasilaniem i powrotem, a następnie całkowana w czasie.

Komunikacja i moduły (opcje)

UH50 posiada standardowy interfejs optyczny oraz dwa gniazda do montażu modułów. Moduły nie wpływają na pomiar, dlatego mogą być wymieniane w dowolnym momencie.

• Moduł impulsowy (m.in. impulsy: ilość ciepła / objętość / stan pracy / rejestry taryfowe)
• Moduł M-bus zgodny z EN 1434-3
• Moduł M-bus zgodny z EN 1434-3 z 2 wejściami impulsowymi
• Moduł analogowy
• Moduł RS485 Modbus RTU / Bacnet MS/TP
• Moduł radiowy z 2 wejściami impulsowymi
• Data logger (opcjonalnie): moduł rejestratora danych (8 kanałów)

Zasilanie (do wyboru)

• Zasilanie bateryjne: bateria o trwałości 6, 11 lub 16 lat
• Zasilanie sieciowe: 24 V AC/DC, 110 V AC lub 230 V AC

Dane hydrauliczne – wykonanie UH50-B61 (przetwornik przepływu)

• Przepływ nominalny (qp): 10 m³/h
• Przepływ maksymalny (qs): 20 m³/h
• Przepływ minimalny (qi): 100 l/h
• Przepływ rozruchu (q rozruchu): 40 l/h
• Długość całkowita: 300 mm
• Ciśnienie nominalne: PN25
• Przyłącze: kołnierzowe DN40
• Spadek ciśnienia przy qp: 165 mbar
• Kv przy Δp = 1 bar: 24,6 m³/h
• Kv przy Δp = 100 mbar: 7,9 m³/h
• Masa (przyłącze kołnierzowe): 7 kg
• Zakres temperatury (przetwornik przepływu): 10…130 °C
• Temperatura maksymalna: 150 °C (przez maks. 2000 godzin na rok)

Dane techniczne (UH50)

• Dokładność pomiaru: klasa 2 (zgodnie z EN 1434)
• Klasa środowiskowa: A (do stosowania wewnątrz budynków)
• Temperatura składowania: -20…60 °C
• Temperatura otoczenia: 5…55 °C
• Wilgotność: < 93% wilgotności względnej
• Stopień ochrony: IP54 (zgodnie z EN 60529)
• Zakres pomiaru temperatury: 2…180 °C
• Różnica temperatur (∆T): 3…120 K
• Próg zadziałania ∆T: 0,2 K
• Czujniki temperatury: Pt500 lub Pt100 (zgodne z EN 60751), zakres 0…150 °C

Podsumowanie

Siemens UH50-B61 to trwały, ultradźwiękowy licznik ciepła do instalacji wodnych, w wykonaniu do montażu na zasilaniu, z przetwornikiem przepływu qp 10 m³/h w wersji PN25, DN40 (kołnierz) i długości 300 mm. Brak elementów ruchomych, brak wymagań co do odcinków prostych oraz rozbudowane możliwości komunikacji (moduły w 2 gniazdach) czynią go praktycznym rozwiązaniem do profesjonalnych systemów rozliczania energii cieplnej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt zgodny z dyrektywą MID oraz normą EN 1434, klasa 2.
• Do stosowania wewnątrz budynków; klasa środowiskowa A.
• Montaż i demontaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel.
• Montaż i demontaż są dozwolone jedynie wtedy, gdy instalacja nie znajduje się pod ciśnieniem.
• Po instalacji należy przeprowadzić test szczelności oraz dokładnie odpowietrzyć instalację.
• Nie chwytać licznika za przelicznik (układ elektroniki).
• Podczas montażu zachować ostrożność z uwagi na ostre krawędzie elementów przyłączeniowych, takich jak gwinty i kołnierze.
• Urządzenie należy montować zgodnie z oznaczeniem miejsca montażu na tabliczce znamionowej. Dla modelu UH50-B61 przewidziano montaż na zasilaniu.
• Przepływomierz należy montować zgodnie ze strzałką wskazującą kierunek przepływu. Nieprawidłowy montaż może powodować błędne wskazania i komunikaty błędów.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu grzewczym, w którym zainstalowany jest przepływomierz.
• Czujniki temperatury oraz połączenia śrubowe powinny być zaplombowane w celu zabezpieczenia przed dostępem osób niepowołanych.
• Nie wolno odłączać, zwierać ani przedłużać przewodów czujników; dla czujników instalowanych przez użytkownika maksymalna długość przewodów wynosi 5 m, a ich przedłużanie jest zabronione.
• Urządzenie musi być zainstalowane w taki sposób, aby podczas pracy nie było możliwe przedostawanie się wody do przelicznika elektronicznego.
• Przelicznik elektroniczny należy chronić przed bezpośrednim działaniem promieni słonecznych; dopuszczalna temperatura otoczenia podczas pracy wynosi 5…55 °C.
• Urządzenie należy użytkować wyłącznie zgodnie z danymi technicznymi producenta. Użytkowanie w warunkach innych niż przewidziane może być niebezpieczne i skutkować unieważnieniem gwarancji.
• Uszkodzenie plomby kalibracyjnej powoduje unieważnienie gwarancji.
• Wszystkie kable połączeniowe muszą być prowadzone w odległości co najmniej 25 mm od kabli zasilających i przewodów będących źródłem zakłóceń elektromagnetycznych.
• Nie podłączać oplotu ekranującego kabla do licznika ciepła.
• Należy unikać kawitacji w instalacji; producent wymaga odpowiednich warunków ciśnieniowych pracy, aby zapobiec jej występowaniu.
• Stopień ochrony urządzenia: IP54. Nie narażać urządzenia na warunki wykraczające poza przewidziany stopień ochrony.
• Dopuszczalne parametry pracy dla modelu UH50-B61: przepływ nominalny qp 10 m³/h, przepływ maksymalny qs 20 m³/h, ciśnienie nominalne PN25, zakres temperatury medium 10…130 °C, temperatura maksymalna 150 °C przez maks. 2000 godzin rocznie.
• W przypadku komunikatów błędów lub niestabilnych wskazań przepływu należy sprawdzić poprawność montażu, odpowietrzenie instalacji oraz stan czujników i zasilania.
• Zużyte baterie litowe należy utylizować zgodnie z obowiązującymi przepisami.
• Ochrona odgromowa licznika nie jest zapewniona przez urządzenie i musi być wykonana w ramach instalacji budynku.
