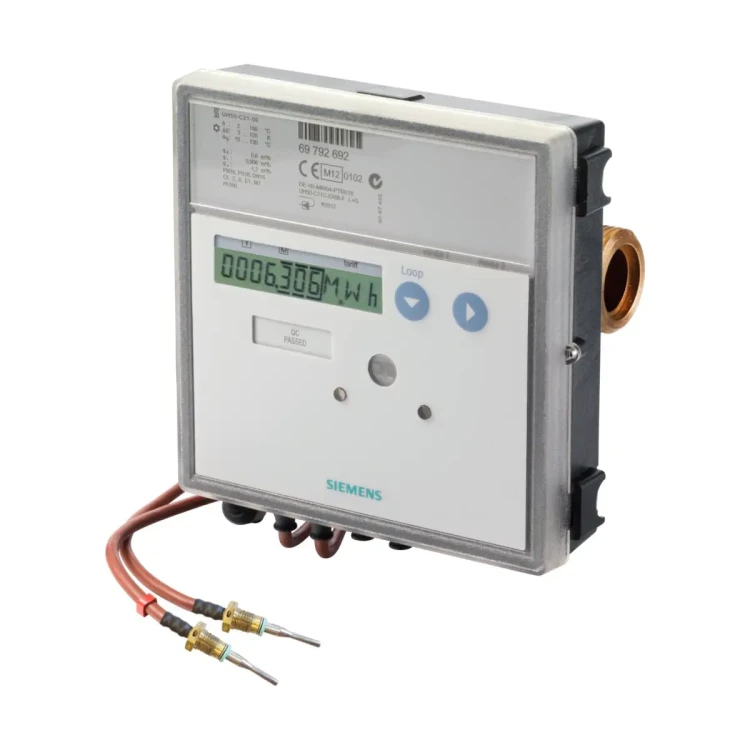

UH50-B70 Ciepłomierz ultradźwiękowy 25 m³/h, montaż na zasilaniu, dł. korpusu 300 mm, PN25, kołnierz, DN65, osłony 83 mm

UH50-B70 to ultradźwiękowy licznik ciepła Siemens ULTRAHEAT UH50 do pomiaru energii cieplnej w instalacjach wodnych, w wykonaniu do montażu na zasilaniu (typ B). Wersja …70 wyposażona jest w przetwornik przepływu o parametrach qp = 25 m³/h, z przyłączem kołnierzowym DN65, PN25 i długością montażową 300 mm. Pomiar przepływu realizowany jest metodą ultradźwiękową, bez elementów ruchomych, co przekłada się na wysoką trwałość i stabilność wskazań.

Najważniejsze cechy

• Producent: Siemens
• Seria / typ: ULTRAHEAT UH50
• Model: UH50-B70 (licznik ciepła, montaż na zasilaniu)
• Metoda pomiaru przepływu: ultradźwiękowa (brak elementów ruchomych)
• Medium: woda
• Zakres pomiarowy przepływu: 1:100 wg EN 1434, zakres całkowity 1:500
• Położenie montażowe: dowolne
• Odcinki proste / filtry: nie są wymagane
• Konstrukcja przetwornika przepływu: metalowa, powierzchnia DuraSurface®
• Interfejs standardowy: optyczny zgodny z EN 62056-21:2002
• Gniazda modułów: 2 sloty na moduły komunikacyjne (opcjonalnie)
• Rejestry: rejestr miesięczny (ostatnie 60 miesięcy), rejestr zdarzeń (ostatnie 96 stanów)
• Autodiagnostyka: automatyczna kontrola pracy i sygnalizacja błędów

Zastosowanie

UH50-B70 przeznaczony jest do pomiaru ilości ciepła w instalacjach, w których medium jest woda, m.in. w węzłach cieplnych oraz w indywidualnych lokalach mieszkalnych i użytkowych. Wykonanie B jest przystosowane do montażu na zasilaniu.

Konstrukcja i zasada działania

Licznik składa się z ultradźwiękowego przetwornika przepływu, połączonego z nim elektronicznego przelicznika wskazującego oraz pary czujników temperatury. Ilość energii cieplnej obliczana jest na podstawie objętości przepływającej wody i różnicy temperatur pomiędzy zasilaniem a powrotem.

• Pomiar przepływu: czasy przejścia sygnału ultradźwiękowego w kierunku zgodnym i przeciwnym do przepływu.
• Pomiar temperatury: platynowe czujniki oporowe.
• Jednostki energii na wyświetlaczu: kWh, MWh, MJ lub GJ.
• Montaż przelicznika: może być mocowany na przetworniku przepływu (gdy t ≤ 90°C) lub zdejmowany.

Komunikacja i rozbudowa (opcje)

Licznik posiada optyczny interfejs serwisowo-odczytowy oraz dwa gniazda do montażu modułów, co umożliwia integrację z systemami odczytu danych bez wpływu na sam pomiar energii.

• Optyczny interfejs: EN 62056-21:2002
• Moduły (opcjonalnie): impulsowy, M-bus, M-bus z 2 wejściami impulsowymi, analogowy, RS485 Modbus RTU / Bacnet MS/TP, radiowy z 2 wejściami impulsowymi
• DataLogger (opcjonalnie): moduł rozszerzenia pamięci (m.in. wersja 8-kanałowa)

Dane techniczne (UH50-B70)

• Dokładność pomiaru: klasa 2 (zgodnie z EN 1434)
• Klasa środowiskowa: A (do stosowania wewnątrz budynków, zgodnie z EN 1434)
• Stopień ochrony: IP54 (EN 60529)
• Temperatura otoczenia: 5…55°C
• Temperatura składowania: -20…60°C
• Wilgotność: < 93% wilgotności względnej
• Zakres pomiaru temperatury (przelicznik): 2…180°C
• Różnica temperatur ∆T: 3…120 K
• Próg zadziałania ∆T: 0,2 K
• Zasilanie (do wyboru): bateria 6 / 11 / 16 lat lub zasilanie sieciowe 24 V AC/DC, 110 V AC, 230 V AC

Przetwornik przepływu – wykonanie …70

• Przepływ nominalny qp: 25 m³/h
• Przepływ maks. qs: 50 m³/h
• Przepływ min. qi: 250 l/h
• Przepływ rozruchu: 100 l/h
• Długość całkowita: 300 mm
• Przyłącze: kołnierzowe DN65
• Ciśnienie nominalne: PN25
• Spadek ciśnienia przy qp: 105 mbar
• Kv przy ∆p = 1 bar: 77,2 m³/h
• Kv przy ∆p = 100 mbar: 24,4 m³/h
• Masa (przyłącze kołnierzowe): 11 kg
• Zakres temperatury (przetwornik): 10…130°C
• Temperatura maksymalna: 150°C (przez maks. 2000 godzin na rok)
• Dynamika pomiarów: 1:100

Montaż

• Miejsce montażu: zasilanie (wykonanie B)
• Kierunek / położenie: dowolne
• Wymagania instalacyjne: nie są wymagane odcinki stabilizujące przepływ

Podsumowanie

Siemens UH50-B70 to trwały ultradźwiękowy licznik ciepła do instalacji wodnych, w wersji do montażu na zasilaniu, z przetwornikiem przepływu qp 25 m³/h (DN65, PN25, 300 mm). Brak elementów ruchomych, szeroki zakres pomiarowy oraz rozbudowane możliwości odczytu i rejestracji danych (interfejs optyczny, sloty modułów, rejestry) czynią go rozwiązaniem przeznaczonym do pewnych rozliczeń energii w instalacjach grzewczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zgodny z dyrektywą MID oraz normą EN 1434, klasa dokładności 2.
• Produkt przeznaczony do stosowania wewnątrz budynków, w instalacjach wodnych do pomiaru ciepła.
• Montaż, demontaż, podłączenie i uruchomienie mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż i demontaż są dozwolone wyłącznie wtedy, gdy instalacja nie znajduje się pod ciśnieniem.
• Po zakończeniu instalacji należy przeprowadzić test szczelności całego układu.
• Przed zainstalowaniem licznika należy przepłukać instalację oraz dokładnie odpowietrzyć system. Zapowietrzenie może powodować błędy pomiaru.
• Urządzenie należy zamontować zgodnie z kierunkiem przepływu oznaczonym strzałką na przepływomierzu. Nieprawidłowy kierunek montażu powoduje nieprawidłową pracę urządzenia.
• Model UH50-B70 jest licznikiem ciepła przeznaczonym do montażu na zasilaniu. Montaż należy wykonać zgodnie z oznaczeniem na tabliczce znamionowej.
• Nie chwytać licznika za przelicznik elektroniczny. Podczas montażu zachować ostrożność z uwagi na ostre krawędzie elementów przyłączeniowych, w tym kołnierzy.
• Urządzenie należy użytkować wyłącznie w warunkach określonych przez producenta. Użytkowanie poza przewidzianymi warunkami eksploatacyjnymi może być niebezpieczne i skutkować unieważnieniem gwarancji.
• Nie dopuszczać do przedostawania się wody do przelicznika elektronicznego podczas pracy urządzenia.
• Przelicznik należy chronić przed bezpośrednim działaniem promieni słonecznych. Dopuszczalna temperatura otoczenia podczas pracy wynosi 5…55°C.
• Wszystkie kable połączeniowe należy prowadzić w odległości co najmniej 25 mm od kabli zasilających oraz przewodów będących źródłem zakłóceń elektromagnetycznych.
• Należy unikać kawitacji w instalacji. Producent wymaga zapewnienia odpowiedniego nadciśnienia w całym zakresie pomiarowym.
• Nie odłączać, nie zwierać i nie przedłużać przewodów czujników temperatury. W przypadku czujników instalowanych przez użytkownika maksymalna długość przewodów wynosi 5 m, a ich przedłużanie jest zabronione.
• Czujniki temperatury muszą być zamontowane w tym samym obiegu grzewczym, w którym zainstalowany jest przepływomierz, a połączenia czujników i elementy montażowe powinny zostać zaplombowane.
• Uszkodzenie plomby kalibracyjnej powoduje unieważnienie gwarancji. Plomby użytkownika mogą być usuwane wyłącznie przez osoby upoważnione i tylko do celów serwisowych.
• W wersjach z zasilaniem sieciowym 110 V / 230 V podłączenie musi wykonywać wykwalifikowany elektryk. Zasilanie 110 V / 230 V musi być zabezpieczone bezpiecznikiem 6 A zainstalowanym w pobliżu urządzenia i zabezpieczonym przed dostępem osób niepowołanych.
• Bateria nie może mieć kontaktu z wodą ani być narażona na temperaturę przekraczającą 80°C. Zużyte baterie litowe należy utylizować zgodnie z obowiązującymi przepisami.
• W urządzeniu wolno wykorzystywać tylko jedną komorę przeznaczoną na baterie zasilające. Nie wolno usuwać czerwonej pokrywki zamykającej komorę na baterię.
• Ochrona odgromowa licznika nie jest zapewniona przez samo urządzenie i musi być wykonana w ramach instalacji budynku.
• W przypadku wystąpienia komunikatów błędów, w szczególności związanych z czujnikami, elektroniką lub brakiem zliczania przepływu, urządzenie wymaga kontroli instalacji i usunięcia przyczyny błędu przed dalszą eksploatacją.
