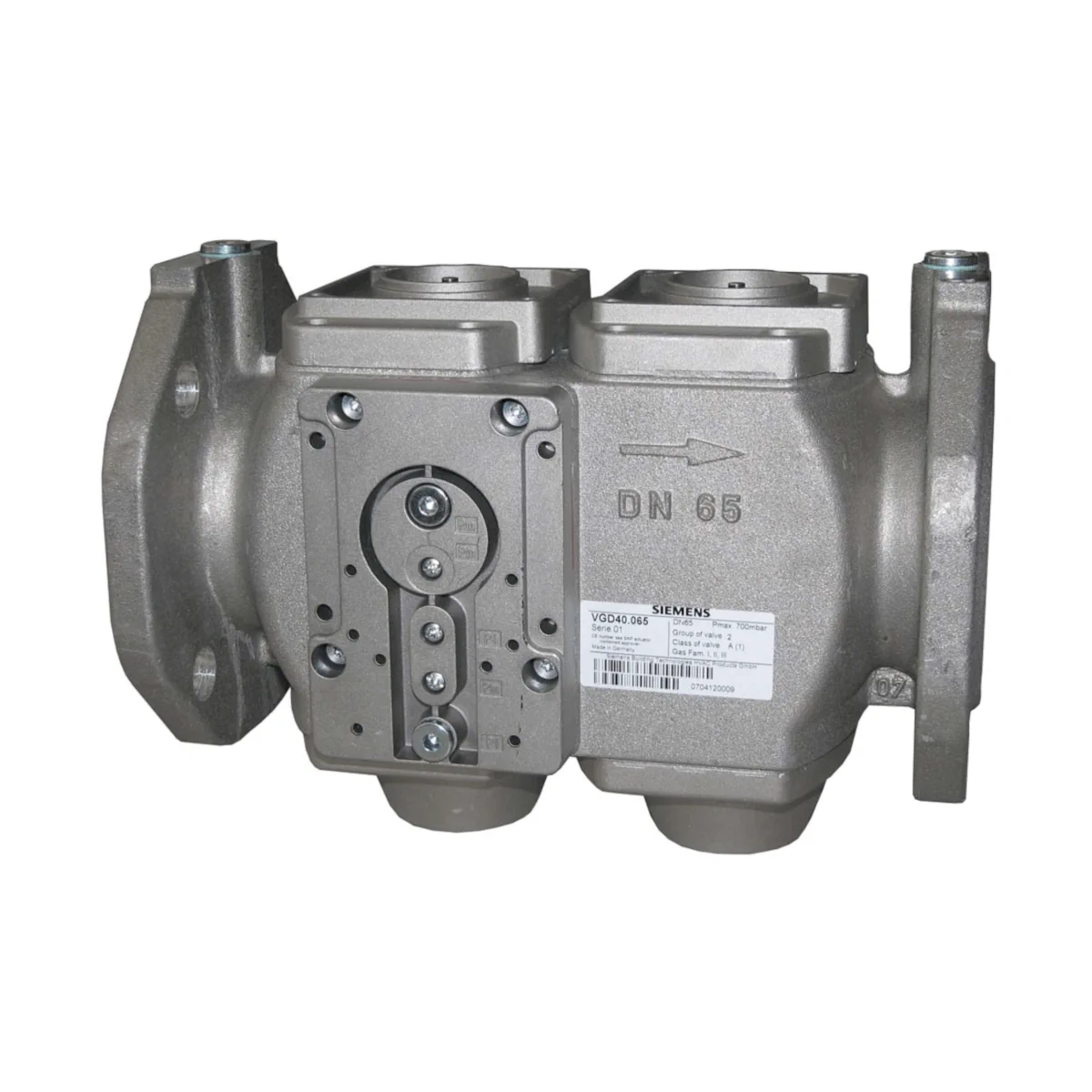

VGD40.065 Podwójny zawór do gazu, z kołnierzami przyłączeniowymi, DN65 (2½″), 70kPa, aluminium

Siemens VGD40.065 to podwójny zawór gazowy klasy A (zawór przelotowy, normalnie zamknięty) przeznaczony do montażu w instalacjach gazowych przy palnikach wentylatorowych i urządzeniach do opalania gazem. Zawór stanowi zawór odcinający bezpieczeństwa zgodnie z EN 161 wyłącznie w połączeniu z 2 siłownikami SKPx5. W zestawie z siłownikami otwiera się powoli i zamyka się szybko.

Najważniejsze cechy

• Producent: Siemens
• Model: VGD40.065
• Typ: podwójny zawór gazowy (VGD40)
• Funkcja bezpieczeństwa: zawór odcinający bezpieczeństwa wg EN 161 w połączeniu z SKPx5
• Wymagane wyposażenie: 2 siłowniki SKPx5 (zamawiane osobno)
• Średnica znamionowa: DN 65
• Przyłącza: kołnierze PN16, wg ISO 7005-2
• Przepływ (powietrze): 160 m³/h przy Δp = 1 kPa
• Maks. dopuszczalne ciśnienie robocze (dynamiczne): 70 kPa
• Objętość między V1/V2: 1,3 l
• Dopuszczalna temperatura medium: -15…60°C
• Dozwolone ciśnienie gazu w kierunku przeciwnym do kierunku przepływu: 30 kPa
• Rodzaje gazów: gazy z rodziny 1, 2, 3 oraz powietrze; dla VGD4: gazy do maks. 0,1% obj. H2S, suche
• Sito na wejściu: stal nierdzewna, wielkość oczek 0,9 mm
• Materiał: AlSi10Mg wg DIN 1706
• Masa: 8,4 kg

Zastosowanie

VGD40.065 nadaje się przede wszystkim do instalacji gazowych w układach palnikowych. W zależności od zastosowanego siłownika SKPx5 zawór może pełnić funkcję:

• zaworu odcinającego (w połączeniu z SKP15),
• zaworu regulacyjnego z funkcją odcinania (w połączeniu z SKP25, SKP55 lub SKP75).

Wykonanie i działanie

• Budowa: zawór VGD40 jest zaworem talerzowym dwugniazdowym; do każdego gniazda przypisana jest para sprężyn działających jako siły zamykające.
• Filtracja: na wejściu znajduje się sito ze stali nierdzewnej, chroniące gniazda i talerze oraz urządzenia za zaworem przed zabrudzeniem.
• Praca z siłownikami: zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5.
• Przyłącze impulsowe: złącze impulsowe ¼” na płytce AGA40.40 (do zaworu V1) lub złącze impulsowe na kołnierzu wyjściowym zaworu (do V1 lub V2) można połączyć ze złączem impulsowym regulatora stałego ciśnienia SKP25.
• Płyta AGA40.41: umożliwia montaż różnych, dostępnych na rynku detektorów ciśnienia lub czujników/sprzętu do kontroli szczelności zaworu; płytki AGA40.40 i AGA40.41 można montować po obu stronach zaworu.

Montaż i ważne wymagania

• Kierunek przepływu: musi być zgodny ze strzałką na korpusie zaworu.
• Położenie montażowe: należy uwzględnić dozwolone położenie montażowe zastosowanych siłowników SKPx5.
• Rekomendacja doboru siłowników: SKP15 montować po stronie wejściowej, a siłownik z wbudowanym regulatorem (SKP25, SKP55 lub SKP75) najlepiej po stronie wyjściowej zaworu.
• Wymiana siłownika: montaż oraz wymiana siłownika SKPx5 może nastąpić przy występującym ciśnieniu gazu.
• Ostrzeżenie eksploatacyjne: kondensacja w zaworze jest niedozwolona (ryzyko nieprawidłowego działania funkcji bezpieczeństwa).
• Ograniczenia medium: gazy o stężeniu > 0,1% w przypadku H2S i NH3 oraz kondensacja są niedozwolone.

Dane techniczne (VGD40.065)

• Klasa zaworu (z SKPx5): A wg EN 161
• Grupa: 2 (EN 161)
• Dopuszczalna temperatura medium: -15…60 °C
• Maks. dopuszczalne ciśnienie robocze (dynamiczne): 70 kPa
• Dozwolone ciśnienie w kierunku przeciwnym do przepływu: 30 kPa
• Objętość między V1/V2: 1,3 l
• Przepływ (powietrze): 160 m³/h przy Δp = 1 kPa
• Przyłącza kołnierzowe: PN16, ISO 7005-2
• Wysokość ustawienia: maks. 2000 m n.p.m.
• Warunki środowiskowe – praca: DIN EN 60721-3-3, klasa 3K5 / 3M2; -10…60°C; <95% wilg. wzgl.
• Warunki środowiskowe – transport: DIN EN 60721-3-2, klasa 2K2 / 2M2; -15…60°C; <95% wilg. wzgl.
• Warunki środowiskowe – składowanie: DIN EN 60721-3-1, klasa 1K3 / 1M2; -20…60°C; <95% wilg. wzgl.

Trwałość

• Trwałość znamionowa zestawu zawór + siłownik: dla średnic DN 25…80 – 100 000 cykli palnika (dla gazów wg EN 437 / Specyfikacji G260).

Informacje do zamówienia

• W zamówieniu należy podać typ podwójnego zaworu gazowego: VGD40.065.
• Siłowniki są pakowane osobno i należy je zamówić oddzielnie: 2 × SKPx5.
• Boczne płyty AGA40.4x (przyłącze gazu zapłonowego / przyłącze detektora ciśnienia) są już zamontowane.

Podsumowanie

Siemens VGD40.065 to solidny, kołnierzowy podwójny zawór gazowy DN65 do układów palnikowych, zaprojektowany do realizacji funkcji odcięcia bezpieczeństwa klasy A wg EN 161 w połączeniu z dwoma siłownikami SKPx5. Wbudowane sito (0,9 mm), dopuszczalne parametry pracy (do 70 kPa ciśnienia dynamicznego, -15…60°C) oraz możliwość konfiguracji funkcji (odcięcie / regulacja z odcięciem zależnie od typu SKPx5) czynią go sprawdzonym elementem armatury gazowej w aplikacjach przemysłowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE i jest zgodny z Rozporządzeniem (UE) 2016/426 dotyczącym urządzeń spalających paliwa gazowe.
• Zawór spełnia wymagania normy DIN EN 13611. Klasa zaworu w połączeniu z odpowiednim siłownikiem SKPx5: A zgodnie z EN 161, grupa 2.
• Model VGD40.065 wolno stosować wyłącznie w połączeniu z 2 siłownikami SKPx5. Zawór jest przeznaczony do pracy jako podwójny zawór gazowy i bez kompletu 2 siłowników nie może być użytkowany zgodnie z przeznaczeniem.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać obudowy zaworu, nie dokonywać modyfikacji, zamiany części ani ingerencji w oryginalną konstrukcję. Takie działania mogą spowodować utratę funkcji bezpieczeństwa i są wykonywane wyłącznie na odpowiedzialność użytkownika.
• Po upadku lub uderzeniu zaworu nie wolno uruchamiać, nawet jeśli brak widocznych uszkodzeń zewnętrznych. Funkcje bezpieczeństwa mogły ulec pogorszeniu.
• Produkt przeznaczony do gazów z rodziny 1, 2, 3 oraz powietrza. Dla VGD40 dopuszczalne są wyłącznie suche gazy z maksymalną zawartością H2S do 0,1% obj. Nie stosować nieodpowiednich gazów ani składników gazu, ponieważ może to spowodować utratę funkcji bezpiecznego odcięcia.
• Gazy o stężeniu H2S lub NH3 powyżej 0,1% oraz kondensacja w zaworze są niedozwolone. Istnieje ryzyko nieprawidłowego działania funkcji bezpieczeństwa.
• Do wnętrza zaworu nie mogą dostać się ciała obce ani zanieczyszczenia. Zabrudzenie może spowodować nieprawidłowe działanie zabezpieczającej funkcji odcięcia.
• Zawór należy montować wyłącznie w dopuszczalnym położeniu montażowym oraz z zachowaniem właściwego kierunku przepływu gazu zgodnego ze strzałką na korpusie.
• Zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5. Nieprawidłowy montaż siłowników lub osprzętu może spowodować nieprawidłową pracę układu.
• Połączenia śrubowe i szczelność całego układu należy sprawdzić po montażu ze wszystkimi podłączonymi komponentami.
• W przypadku narażenia na wilgoć zewnętrzną zaleca się zastosowanie odpowiednich uszczelnień przewidzianych przez producenta. Należy unikać warunków powodujących kondensację wewnątrz zaworu.
• Dopuszczalna temperatura medium wynosi od -15°C do +60°C. Dopuszczalne warunki pracy otoczenia: od -10°C do +60°C, wilgotność względna poniżej 95%, wysokość instalacji maks. 2000 m n.p.m.
• Dla modelu VGD40.065 maksymalne dopuszczalne ciśnienie robocze wynosi 70 kPa. Dozwolone ciśnienie gazu w kierunku przeciwnym do kierunku przepływu wynosi 30 kPa. Przekroczenie dopuszczalnych wartości może wymagać wyłączenia zaworu.
• Zawór VGD40 jest przystosowany do ciśnienia w trybie czuwania palnika do 150 kPa wyłącznie w warunkach opisanych przez producenta. W instalacji należy zapewnić odpowiednie urządzenia kontrolne i wyłączające zgodnie z dokumentacją.
• Po każdej wymianie należy sprawdzić sprawność oraz wewnętrzną i zewnętrzną szczelność zaworu.
• Naprawy podwójnych zaworów gazowych Siemens mogą być wykonywane wyłącznie w punktach serwisowych Siemens.
• Po osiągnięciu trwałości znamionowej zespół zaworu i siłowników powinien zostać sprawdzony lub wymieniony przez upoważniony personel. Dla średnic DN 25...80 trwałość znamionowa wynosi 100 000 cykli palnika przy stosowaniu gazów zgodnych z EN 437 / G260.
• W przypadku współpracy z systemami kontroli zaworów innych producentów należy każdorazowo sprawdzić po stronie instalacji możliwość zastosowania.
• Zużyty produkt należy utylizować zgodnie z lokalnymi i aktualnie obowiązującymi przepisami prawa.
