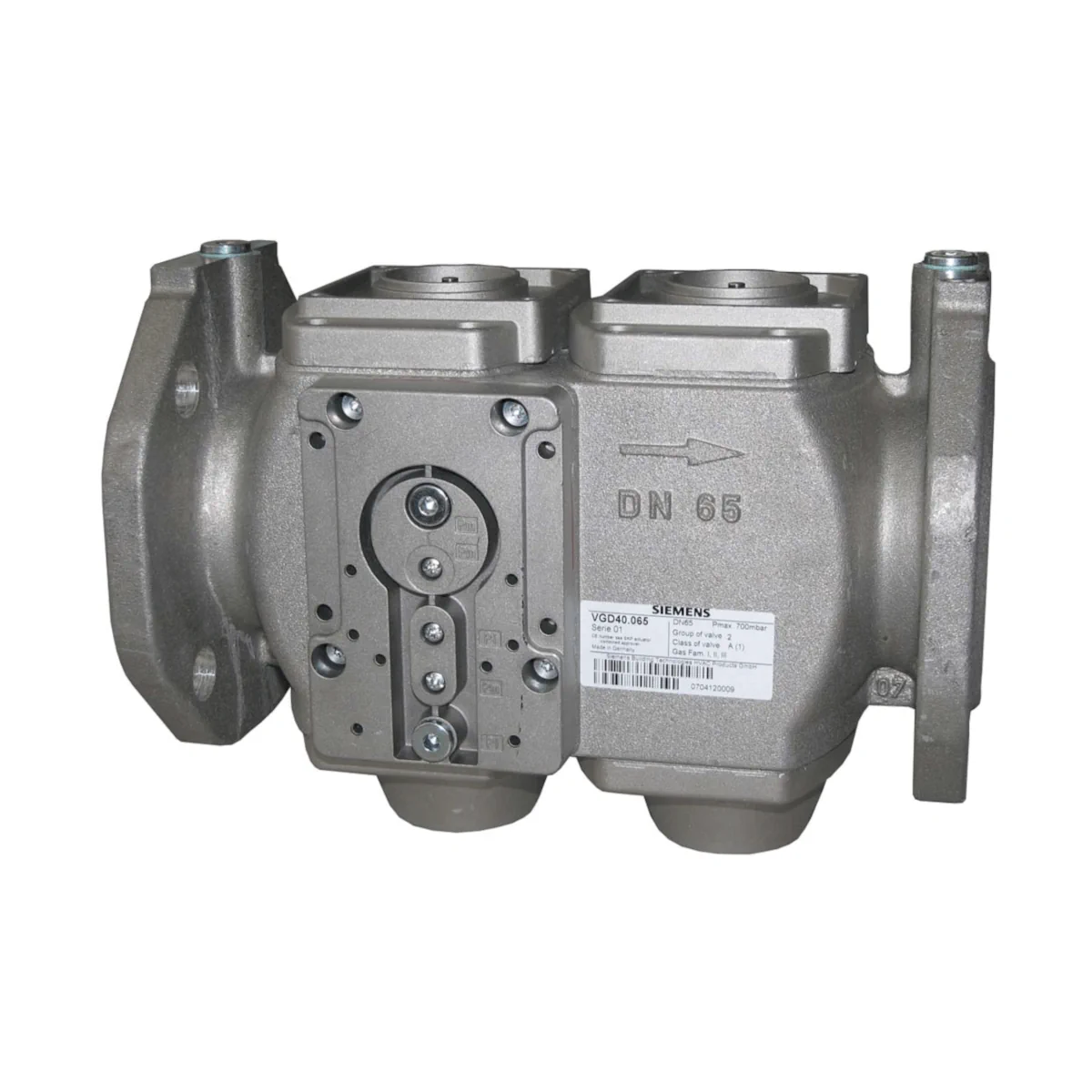

VGD40.125 Podwójny zawór do gazu, z kołnierzami przyłączeniowymi, DN125, 70kPa, aluminium

VGD40.125 to podwójny zawór gazowy (zawór talerzowy dwugniazdowy) firmy Siemens, przeznaczony do zastosowań w instalacjach spalania gazu oraz w instalacjach gazowych przy palnikach wentylatorowych. Jest to zawór przelotowy, normalnie zamknięty, który w połączeniu z 2 siłownikami SKPx5 zapewnia powolne otwieranie i szybkie zamykanie, realizując funkcję odcięcia bezpieczeństwa zgodnie z EN 161.

Najważniejsze cechy

• Producent: Siemens
• Model: VGD40.125
• Typ: podwójny zawór gazowy (talerzowy dwugniazdowy), przelotowy, normalnie zamknięty
• Wymagane wyposażenie: zawór musi być wyposażony w 2 siłowniki SKPx5
• Klasa zaworu (z siłownikiem SKPx5): A wg EN 161 (za wyjątkiem z SAX31)
• Przystosowanie do gazów: gazy z rodziny 1, 2, 3 oraz powietrze
• Ograniczenie dla VGD4 (w tym VGD40): gazy do maks. 0,1% obj. H2S, suche
• Sito na wejściu: zamontowane, stal nierdzewna, wielkość oczek 0,9 mm
• Przepływ (powietrze) przy Δp = 1 kPa: 630 m³/h
• Przyłącza: kołnierze PN16, wg ISO 7005-2

Zastosowanie

VGD40.125 jest przeznaczony przede wszystkim:

• do zastosowania w instalacjach opalania gazem,
• do instalacji gazowych przy palnikach wentylatorowych.

W zależności od zastosowanego siłownika SKPx5, zawór może pełnić funkcję:

• zaworu odcinającego (w połączeniu z SKP15),
• zaworu regulacyjnego z funkcją odcinania (w połączeniu z SKP25, SKP55 lub SKP75).

Współpraca z siłownikami SKPx5 (wymagane 2 szt.)

• SKP15: OTW/ZAMKN
• SKP25: OTW/ZAMKN z regulacją stałego ciśnienia / regulacją równego ciśnienia
• SKP25.7 z SQS37: OTW/ZAMKN z regulacją ciśnienia i wartością zadaną zmienną sygnałem elektrycznym
• SKP55: OTW/ZAMKN z regulacją różnic ciśnień (wejście sygnału → różnica ciśnień)
• SKP75: OTW/ZAMKN z regulacją stosunku (wejście sygnału → ciśnienie statyczne)

Budowa i funkcja

• Podwójne gniazdo zaworowe: do każdego gniazda przypisana jest para sprężyn, których siły działają jako siły zamykające poszczególnych gniazd.
• Sito na wejściu chroni zawór, gniazdo i talerz oraz urządzenia znajdujące się za zaworem przed zabrudzeniem.
• W połączeniu z SKPx5 podwójne zawory gazowe otwierają się powoli i zamykają się szybko.
• AGA40.41 umożliwia montaż różnych dostępnych na rynku detektorów ciśnienia lub czujników szczelności zaworu; AGA40.40 oraz AGA40.41 można montować po obu stronach zaworu.
• Złącze impulsowe ¼" na AGA40.40 do zaworu V1 lub złącze impulsowe na kołnierzu wyjściowym zaworu VGD do zaworu V1 lub V2 można połączyć ze złączem impulsowym zamontowanego regulatora stałego ciśnienia SKP25.

Dane techniczne (VGD40.125)

• Średnica znamionowa: DN125
• Przepływ (powietrze) przy Δp = 1 kPa: 630 m³/h
• Maks. dopuszczalne ciśnienie robocze (dynamiczne): 70 kPa
• Objętość między V1/V2: 5,2 l
• Dopuszczalna temperatura medium: -15…60°C
• Dozwolone ciśnienie gazu w kierunku przeciwnym do kierunku przepływu (VGD40): 30 kPa
• Kołnierze przyłączeniowe: PN16, wg ISO 7005-2
• Materiały: AlSi10Mg wg DIN 1706
• Wysokość ustawienia: maks. 2000 m n.p.m.
• Wilgotność: < 95% r.h.

Warunki środowiskowe (klasy wg DIN EN 60721)

• Składowanie: 1K3 / 1M2, -20…60°C, <95% r.h.
• Transport: 2K2 / 2M2, -15…60°C, <95% r.h.
• Praca: 3K5 / 3M2, -10…60°C, <95% r.h.

Ostrzeżenie: kondensacja w zaworze jest niedozwolona – w przeciwnym razie istnieje niebezpieczeństwo nieprawidłowego działania funkcji bezpieczeństwa.

Trwałość znamionowa

• DN80…DN150 (dotyczy DN125): 50 000 cykli palnika (dla gazów wg EN 437 / Specyfikacji G260)

Montaż – kluczowe wymagania

• Kierunek przepływu gazu musi być zgodny z kierunkiem strzałki na zaworze.
• Zawór jest normalnie zamknięty i otwiera się po otwarciu siłownika SKPx5.
• Zalecane jest zastosowanie SKPx5.xx1xx do sygnalizowania pozycji zamkniętej odpowiedniego zaworu.
• Zalecany montaż siłowników: SKP15 po stronie wejściowej, a siłownik SKPx5 z wbudowanym regulatorem (SKP25, SKP55 lub SKP75) najlepiej po stronie wyjściowej zaworu.
• Montaż oraz wymiana siłownika SKPx5 może nastąpić przy występującym ciśnieniu gazu.

Wymiary i masa (VGD40.125)

• Kołnierze: wg ISO 7005-2
• Wymiary (mm): A=400, B=305, C=256, D=175, E=31, F=150, G=210, H=16, I=120, J=122, K=41, L=71, M=25, N=12, O=6, P=19, Q=113
• Liczba otworów w kołnierzu (R): 128
• Pozostałe wymiary (mm): S=69, T=7, U=41, V=125, W=26
• Masa: 18,2 kg

Podsumowanie

Siemens VGD40.125 to podwójny zawór gazowy DN125 do aplikacji palnikowych, zaprojektowany do pracy jako zawór odcinający bezpieczeństwa (klasa A wg EN 161) w połączeniu z dwoma siłownikami SKPx5. Przepływ 630 m³/h (dla powietrza przy Δp=1 kPa), maksymalne ciśnienie robocze 70 kPa, zintegrowane sito na wejściu oraz kołnierze PN16 czynią go solidnym rozwiązaniem do przemysłowych instalacji gazowych, w których kluczowe są niezawodne funkcje odcięcia i poprawne warunki montażu zgodne z kierunkiem przepływu.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do instalacji gazowych jako podwójny zawór gazowy klasy A, zgodnie z EN 161, wyłącznie w połączeniu z siłownikami SKPx5.
• Posiada oznaczenie CE i spełnia wymagania Rozporządzenia (UE) 2016/426 dotyczącego urządzeń spalających paliwa gazowe.
• Zawór VGD40.125 musi być wyposażony w 2 siłowniki. Stosować wyłącznie kompatybilne siłowniki SKPx5 zgodnie z dokumentacją producenta.
• Montaż, instalacja, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani specjaliści, zgodnie z dokumentacją producenta oraz obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać obudowy, nie demontować, nie modyfikować i nie wymieniać części poza zakresem przewidzianym przez producenta. Jakiekolwiek ingerencje w wersję oryginalną odbywają się na własną odpowiedzialność i ryzyko.
• Po upadku lub silnym uderzeniu zaworu nie wolno ponownie uruchamiać, nawet jeśli brak widocznych uszkodzeń. Mogło dojść do pogorszenia funkcji bezpieczeństwa.
• Stosować wyłącznie z gazami dopuszczonymi przez producenta: gazami z rodziny 1, 2, 3 oraz powietrzem. Dla VGD4 dopuszczalne są wyłącznie suche gazy z maks. zawartością H2S do 0,1% obj.
• Gazy o stężeniu powyżej 0,1% H2S lub NH3 są niedozwolone. Kondensacja wewnątrz zaworu jest niedopuszczalna, ponieważ grozi utratą lub nieprawidłowym działaniem funkcji bezpieczeństwa.
• Do wnętrza zaworu nie mogą przedostać się ciała obce ani zanieczyszczenia. Zanieczyszczenie może spowodować nieprawidłowe działanie funkcji odcinającej.
• Przestrzegać kierunku przepływu gazu oznaczonego strzałką na korpusie. Nieprawidłowy montaż może spowodować niewłaściwą pracę zaworu.
• Urządzenie jest normalnie zamknięte. Otwiera się po otwarciu siłownika SKPx5 i powinno być montowane wyłącznie w dopuszczalnym położeniu montażowym, zgodnie z dokumentacją producenta.
• W przypadku narażenia na wilgoć zewnętrzną zaleca się zastosowanie odpowiednich uszczelnień podnoszących klasę ochrony zgodnie z dokumentacją producenta.
• Po każdej wymianie lub pracach serwisowych należy sprawdzić działanie zaworu oraz jego szczelność wewnętrzną i zewnętrzną.
• Naprawy mogą być wykonywane wyłącznie przez autoryzowane punkty serwisowe producenta.
• Po osiągnięciu trwałości znamionowej zespół zaworu i siłowników powinien zostać sprawdzony lub wymieniony przez upoważniony personel.
• Dopuszczalna temperatura medium wynosi od -15°C do +60°C. Dopuszczalna temperatura otoczenia podczas pracy wynosi od -10°C do +60°C, przy wilgotności względnej poniżej 95% i wysokości do 2000 m n.p.m.
• Maksymalne dopuszczalne ciśnienie robocze dla VGD40.125 wynosi 70 kPa. Dopuszczalne ciśnienie gazu w kierunku przeciwnym do kierunku przepływu wynosi 30 kPa.
• W przypadku przekroczenia maksymalnego dopuszczalnego ciśnienia roboczego zawór musi zostać wyłączony z eksploatacji zgodnie z dokumentacją producenta.
• Utylizację produktu należy przeprowadzać zgodnie z lokalnymi i aktualnie obowiązującymi przepisami prawa.
