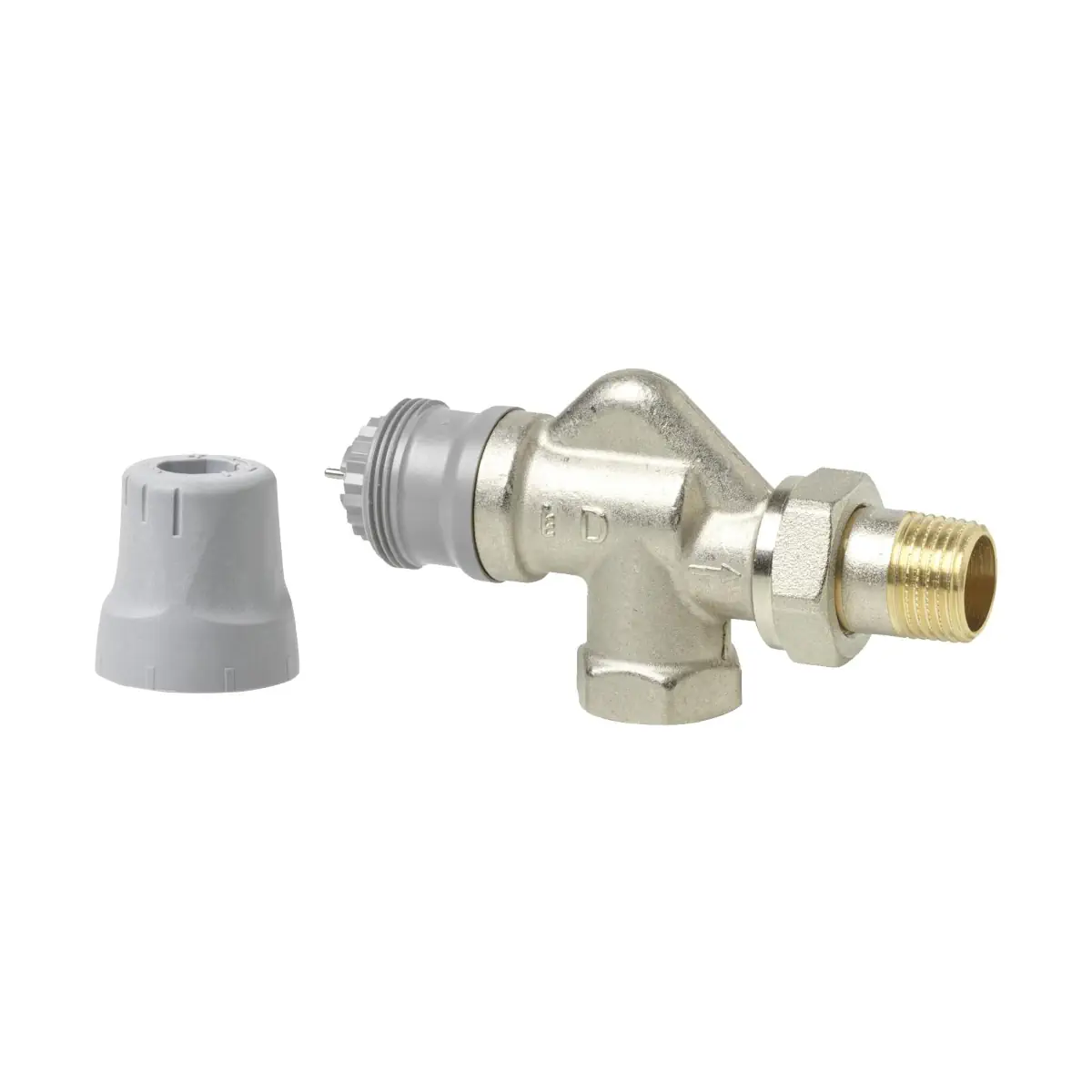

VPU110A-135 Zawór grzejnikowy PICV gwintowany kątowy specjalny, DN10, przepływ 20..135l/h, przyłącza Rp/R 3/8, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

VPU110A-135 to zawór grzejnikowy PICV (zawór regulacyjny niezależny od ciśnienia) z wbudowanym regulatorem różnicy ciśnienia, przeznaczony do dwururowych instalacji grzewczych (grzejniki) w celu indywidualnej regulacji temperatury w pomieszczeniach. Model ten jest wykonaniem kątowym specjalnym w standardzie DIN 215 (seria D), o rozmiarze DN 10 i przyłączu 3/8". Zawór zapewnia automatyczne równoważenie dynamiczne oraz wbudowaną nastawę wstępną maksymalnego przepływu w zakresie 20…135 l/h, utrzymując stały przepływ przy wahaniach ciśnienia różnicowego w dopuszczalnym zakresie.

Najważniejsze cechy

• Producent: Siemens (ACVATIX™)
• Model: VPU110A-135
• Numer magazynowy: S55264-V171
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV) – zawór grzejnikowy z regulatorem różnicy ciśnienia
• Budowa: zawór kątowy specjalny
• Instalacja: dwururowe instalacje grzewcze (grzejniki)
• Automatyczne równoważenie dynamiczne (brak potrzeby stosowania zaworów podpionowych do zrównoważenia hydraulicznego)
• Brak hałasu spowodowanego przepływem
• Zakres nastawy przepływu V̇: 20…135 l/h (wbudowana nastawa wstępna)
• Minimalne ciśnienie różnicowe Δpmin: 0,1 bar
• Maksymalne ciśnienie różnicowe Δpmax: 0,6 bar
• Stan bez siłownika: zawór otwarty (NO), trzpień wysunięty
• Montaż siłownika / głowicy: M30 x 1,5
• Materiał korpusu: mosiądz, niklowany

Zastosowanie

VPU110A-135 jest stosowany w dwururowych instalacjach grzewczych z grzejnikami do indywidualnej regulacji temperatury w poszczególnych pomieszczeniach. Dzięki zintegrowanej regulacji różnicy ciśnienia zawór zapewnia wymaganą ilość ciepła oddawanego z każdego grzejnika w zmiennych warunkach pracy instalacji, co jest szczególnie przydatne w nowych budynkach oraz podczas renowacji istniejących instalacji (np. z problemami hydraulicznymi).

Funkcje i działanie

• Zawór regulacyjny + regulator ciśnienia: oddziaływanie na przepływ objętościowy oraz automatyczne zrównoważenie.
• Kompensacja wahań różnicy ciśnień: z całkowitym hydraulicznym odseparowaniem odbiorników.
• Ręczna regulacja: umożliwia odcięcie lub ręczną obsługę instalacji (np. podczas budowy); stałe natężenie przepływu jest zapewnione również w trybie ręcznym, niezależnie od różnicy ciśnienia.

Nastawa wstępna przepływu (maks. przepływ)

Zawór posiada nastawę wstępną, która pozwala ustawić maksymalne objętościowe natężenie przepływu V̇. Wbudowany regulator utrzymuje stały przepływ przy zmianach ciśnienia różnicowego w dopuszczalnym zakresie.

• Pozycje nastawy: L / 2 / 3 / 4 / H / MAX
• V̇ (dla siłowników STA..40.., STP..40.., SUA21/3.., SSA131.., SSA331.., SSA151.., SSA161.., SSA911.02ZB, SFA../18): 20 / 30 / 50 / 70 / 95 / 135 l/h
• Kv (odpowiednio): 0,06 / 0,09 / 0,16 / 0,22 / 0,30 / 0,43

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3.., SSA118.09HKN, SSA131.., SSA331.., SSA151.., SSA161.., SFA../18
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Wymaganie dot. medium: woda nie może zawierać substancji organicznych
• Temperatura czynnika: 2…95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Minimalne ciśnienie różnicowe Δpmin: min. 10 kPa (0,1 bar)
• Maksymalne ciśnienie różnicowe Δpmax: maks. 60 kPa (0,6 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm
• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM
• Długość montażowa: EN 215
• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1, gwint zewnętrzny R wg ISO 7-1
• Montaż siłownika: M30 x 1,5

Wymiary i przyłącza (VPU110A-135)

• DN: 10
• Gwint: Rp 3/8", R 3/8"
• Wymiary [mm]: A = 127, B = 51, C = 22, D = 52
• Waga: 0,27 kg (z opakowaniem)

Wskazówki montażowe i uruchomienie

• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.
• Silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.

Podsumowanie

Siemens VPU110A-135 to kątowy specjalny zawór grzejnikowy PICV DN 10 (3/8") z regulatorem różnicy ciśnienia i nastawą wstępną przepływu 20…135 l/h. Zapewnia dynamiczne równoważenie instalacji i stabilny przepływ w grzejniku, ułatwiając projektowanie i modernizację dwururowych systemów grzewczych oraz komfortową regulację temperatury w pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VPU110A-135 – zawór regulacyjny niezależny od ciśnienia (PICV) do instalacji grzewczych 2-rurowych z grzejnikami.
• Produkt jest elementem ciśnieniowym przeznaczonym do pracy z zimną lub niskotemperaturową gorącą wodą. Zalecane jest uzdatnianie wody zgodnie z VDI 2035. Woda musi być wolna od substancji organicznych.
• Dopuszczalna temperatura medium: 2…95 °C.
• Dopuszczalne ciśnienie robocze: maks. 10 bar. Ciśnienie próbne: 16 bar.
• Minimalna wymagana różnica ciśnień na zaworze: 0,1 bar. Maksymalna dopuszczalna różnica ciśnień na zaworze: 0,6 bar.
• Podczas płukania instalacji i wykonywania próby ciśnieniowej zawór PICV musi pozostawać otwarty. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór.
• Montaż i eksploatację należy prowadzić wyłącznie zgodnie z instrukcją montażu producenta oraz w dozwolonej pozycji montażowej odpowiedniej dla zastosowanego siłownika.
• Zawór jest normalnie otwarty bez siłownika (NO), a trzpień zaworu jest wysunięty. Należy uwzględnić ten stan podczas montażu, uruchamiania i eksploatacji.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta. W przypadku użycia siłowników innych producentów użytkownik odpowiada za zapewnienie prawidłowego działania.
• Produkt jest bezobsługowy. Zawór nie podlega naprawie – w razie uszkodzenia należy wymienić go w całości.
• Nie wykonywać nieautoryzowanych modyfikacji ani nie otwierać zaworu. Nieuprawniona ingerencja może spowodować uszkodzenie produktu i utratę gwarancji.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi, aktualnie obowiązującymi przepisami; poszczególne elementy mogą wymagać specjalnego postępowania.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy; dla tego wyrobu dokumentacja wskazuje brak oznakowania CE zgodnie z art. 4 ust. 3.
