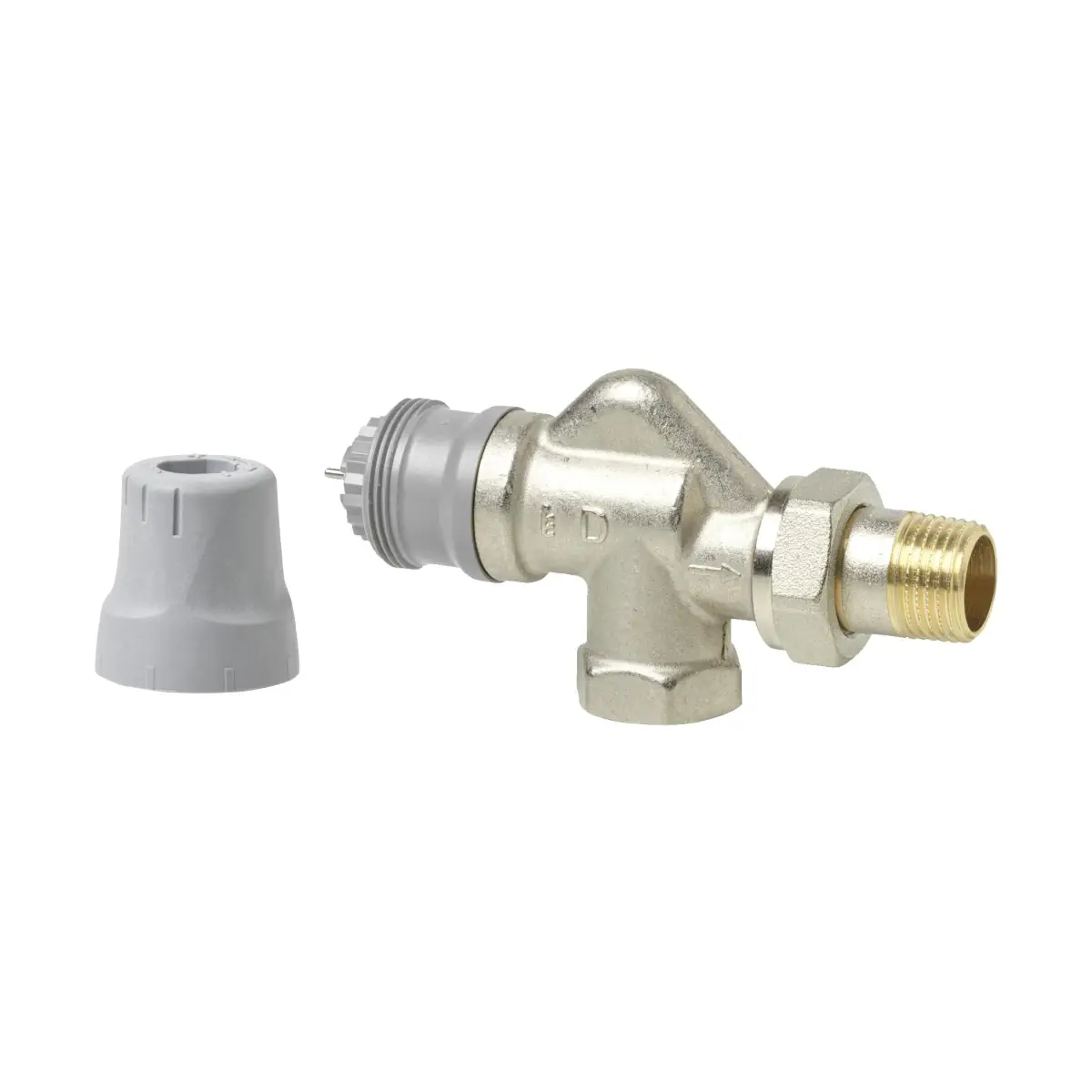

VPU115A-135 Zawór grzejnikowy PICV gwintowany kątowy specjalny, DN15, przepływ 20..135l/h, przyłącza Rp/R 1/2, współpracuje z STA.. STP.. SSA.. SUA21/3.. SFA../18 RTN..

VPU115A-135 to zawór regulacyjny niezależny od ciśnienia (PICV) z serii Siemens ACVATIX™, przeznaczony do dwururowych instalacji grzewczych (grzejniki). Jest to zawór kątowy specjalny z wbudowanym regulatorem różnicy ciśnienia, który umożliwia automatyczne, dynamiczne równoważenie i utrzymanie zadanego przepływu dzięki nastawie wstępnej przepływu objętościowego. Zawór współpracuje z głowicami termostatycznymi RTN.. oraz siłownikami z przyłączem M30 x 1,5.

Najważniejsze cechy

• Producent: Siemens
• Linia produktowa: ACVATIX™
• Model: VPU115A-135
• Typ: zawór regulacyjny niezależny od ciśnienia (PICV), zawór kątowy specjalny (grzejnikowy)
• Zastosowanie: dwururowe instalacje grzewcze (grzejniki) – indywidualna regulacja temperatury w pomieszczeniach
• Automatyczne równoważenie dynamiczne: zintegrowana regulacja różnicy ciśnień
• Brak hałasu spowodowanego przepływem
• Wbudowana nastawa wstępna przepływu: wybór żądanego maksymalnego natężenia przepływu
• DN: 15
• Standard: DIN 215 (wersja D)
• Gwint: 1/2"
• Minimalne ciśnienie różnicowe Δpmin: 0,1 bar
• Maksymalne ciśnienie różnicowe Δpmax: 0,6 bar
• Zakres natężenia przepływu: 20...135 l/h
• Stan bez siłownika: zawór otwarty (NO), trzpień zaworu wysunięty
• Montaż siłownika: M30 x 1,5

Zastosowanie

VPU115A-135 jest przeznaczony do dwururowych instalacji grzewczych z grzejnikami, gdzie wymagane jest precyzyjne i stabilne zasilanie odbiorników w warunkach zmiennej różnicy ciśnień w instalacji. Zintegrowana regulacja różnicy ciśnień zapewnia wymaganą ilość ciepła oddawanego przez grzejnik w każdych warunkach pracy i ułatwia projektowanie instalacji dzięki dynamicznemu zrównoważeniu.

Funkcje i działanie

• Zawór regulacyjny + regulator ciśnienia: oddziaływanie na przepływ objętościowy oraz automatyczne zrównoważenie.
• Kompensacja wahań różnicy ciśnień: z całkowitym hydraulicznym odseparowaniem odbiorników.
• Ręczna regulacja: możliwość odcięcia lub ręcznej obsługi instalacji (np. podczas budowy); stałe natężenie przepływu jest zapewnione również w trybie ręcznym, niezależnie od różnicy ciśnienia.
• Zawór NO: bez siłownika pozostaje otwarty (trzpień wysunięty).

Nastawa wstępna przepływu (V̇)

Zawór posiada nastawę wstępną, która umożliwia wybór żądanego przepływu. Ustawiona wartość odpowiada maksymalnemu natężeniu przepływu.

Przepływ dla siłowników (m.in. STA..40.., STP..40.., SUA21/3.., SSA.., SFA../18)

• L: 20 l/h (Kv 0,06)
• 2: 30 l/h (Kv 0,09)
• 3: 50 l/h (Kv 0,16)
• 4: 70 l/h (Kv 0,22)
• H: 95 l/h (Kv 0,30)
• MAX: 135 l/h (Kv 0,43)

Przepływ dla głowic termostatycznych RTN51.., RTN71.., RTN81..

• RTN51.. (Xp1 / Xp2):
  • L: 18 / 20 l/h
  • 2: 27 / 30 l/h
  • 3: 30 / 48 l/h
  • 4: 51 / 65 l/h
  • H: 57 / 85 l/h
  • MAX: 65 / 110 l/h
• RTN71.. / RTN81.. (Xp1 / Xp2):
  • L: 19 / 20 l/h
  • 2: 28 / 30 l/h
  • 3: 40 / 49 l/h
  • 4: 53 / 66 l/h
  • H: 60 / 88 l/h
  • MAX: 70 / 115 l/h

Wskazówki do uruchomienia

• Zawory PICV muszą być otwarte podczas płukania i próby ciśnieniowej instalacji.
• Silne uderzenia ciśnienia mogą uszkodzić zamknięte zawory PICV.
• Woda nie może zawierać substancji organicznych.

Dane techniczne

• Ciśnienie nominalne: PN10
• Dopuszczalne czynniki: woda grzewcza lub woda zimna (zalecenie: jakość wody wg VDI 2035)
• Temperatura czynnika: 2...95 °C
• Dopuszczalne ciśnienie robocze: maks. 1000 kPa (10 bar)
• Maksymalne ciśnienie różnicowe Δpmax: maks. 60 kPa (0,6 bar)
• Minimalne ciśnienie różnicowe Δpmin: min. 10 kPa (0,1 bar)
• Ciśnienie testowe: 1600 kPa (16 bar)
• Siła sprężyny w punkcie zamknięcia: 35 N
• Skok nominalny: 2,5 mm
• Wymiar zamknięcia: 11,5 mm
• Połączenia gwintowane: gwint wewnętrzny Rp wg ISO 7-1; gwint zewnętrzny R wg ISO 7-1; gwint G wg ISO 228-1
• Montaż siłownika: M30 x 1,5

Materiały

• Korpus zaworu: mosiądz, niklowany
• Pokrętło ochronne: polipropylen
• Membrany i uszczelki: EPDM

Wymiary i waga

• DN: 15
• Wymiary (A / B / C / D): 133 / 58 / 26 / 58 mm
• Gwint (Rp / R): 1/2" / 1/2"
• Waga: 0,32 kg (z opakowaniem)

Wyposażenie dodatkowe

• ATN6: pokrętło ręczne (opakowanie 10 szt.)
• ALE10: manometr elektroniczny Δp, 7 bar
• ALE12: przyrząd do pomiaru różnicy ciśnienia, adapter z przewodem

Urządzenia współpracujące

• Głowice termostatyczne: RTN..
• Siłowniki elektrotermiczne: STA..40.., STP..40..
• Siłowniki elektromechaniczne: SUA21/3.., SSA118.09HKN, SSA131.., SSA331.., SSA151.., SSA161.., SFA../18
• Siłownik bezprzewodowy (zasilany bateryjnie): SSA911.02ZB

Podsumowanie

Siemens VPU115A-135 to grzejnikowy zawór PICV DN 15 w wykonaniu kątowym specjalnym, zaprojektowany do dwururowych instalacji grzewczych. Zintegrowany regulator różnicy ciśnienia, wbudowana nastawa wstępna przepływu 20...135 l/h oraz przyłącze siłownika M30 x 1,5 zapewniają stabilną pracę grzejnika, uproszczone zrównoważenie instalacji i komfortową regulację w pomieszczeniach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: zawór regulacyjny niezależny od ciśnienia Siemens Acvatix VPU115A-135, przeznaczony do 2-rurowych instalacji grzewczych z grzejnikami.
• Stosować wyłącznie z dopuszczonym medium: zimna woda lub niskotemperaturowa gorąca woda. Zalecane uzdatnienie wody zgodnie z VDI 2035. Woda musi być wolna od substancji organicznych.
• Dopuszczalna temperatura medium: od 2 °C do 95 °C.
• Dopuszczalne ciśnienie robocze: maks. 10 bar. Ciśnienie różnicowe na zaworze: min. 0,1 bar, maks. 0,6 bar.
• Podczas płukania instalacji oraz próby ciśnieniowej zawór PICV musi pozostawać otwarty. Silne uderzenia ciśnienia mogą uszkodzić zamknięty zawór.
• Produkt należy montować i użytkować zgodnie z instrukcją montażu producenta oraz wyłącznie w dopuszczonych pozycjach montażowych dla zastosowanego siłownika.
• Zawór jest typu normalnie otwartego (NO) – bez siłownika pozostaje otwarty, a trzpień zaworu jest wysunięty. Należy uwzględnić ten stan podczas montażu, uruchamiania i eksploatacji instalacji.
• Produkt należy stosować wyłącznie z kompatybilnymi siłownikami wskazanymi przez producenta. Użycie siłowników innych producentów wymaga zapewnienia prawidłowej pracy przez użytkownika.
• Nie wykonywać nieautoryzowanych modyfikacji i nie otwierać zaworu. Nieuprawniona ingerencja lub otwarcie produktu powoduje utratę gwarancji.
• Zawór jest bezobsługowy. Produkt nie nadaje się do naprawy – w przypadku uszkodzenia należy wymienić go w całości.
• Nie wyrzucać z odpadami komunalnymi. Utylizację przeprowadzić zgodnie z lokalnymi i aktualnie obowiązującymi przepisami; poszczególne komponenty mogą wymagać specjalnego postępowania.
• Produkt podlega dyrektywie PED 2014/68/UE jako osprzęt ciśnieniowy; dla tego wyrobu nie przewidziano oznaczenia CE zgodnie z art. 4 ust. 3 (dobra praktyka inżynierska).
