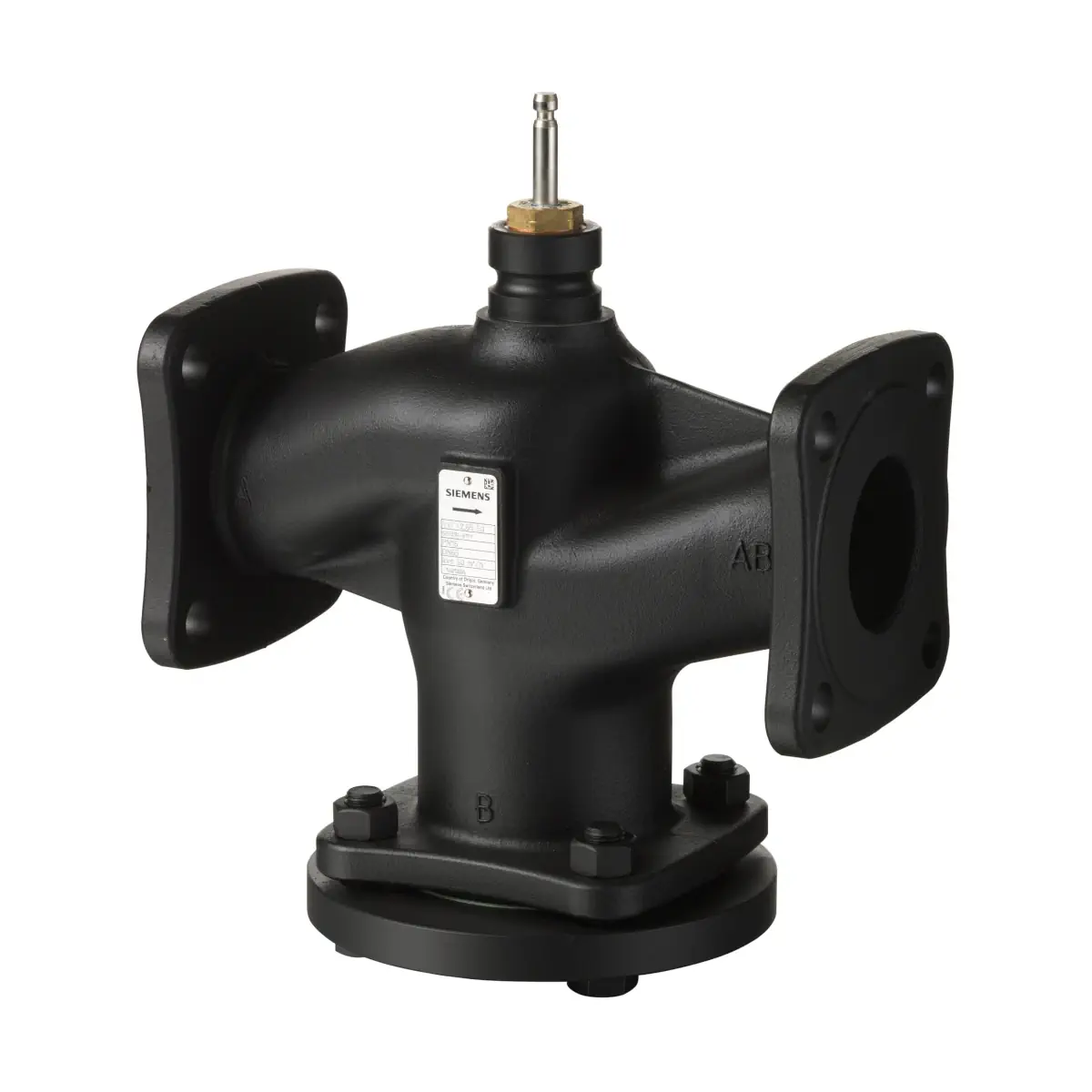

VVF32.15-2.5 Zawór przelotowy kołnierzowy, PN10, DN15, kvs 2,5 m3/h, współpracuje z SAX.., SKD.., SKB..

VVF32.15-2.5 to wysokiej klasy zawór kołnierzowy przelotowy (2-drogowy) PN10 z serii Siemens ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający. Model ten posiada średnicę DN15 oraz współczynnik przepływu kvs 2,5 m³/h, a dzięki korpusowi z żeliwa szarego EN-GJL-250 może pracować z czynnikami o temperaturze -10…150 °C.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF32.15-2.5
• Numer magazynowy: S55202-V101
• Typ: zawór kołnierzowy przelotowy (2-drogowy)
• Klasa ciśnienia: PN10
• DN: 15
• kvs: 2,5 m³/h
• Temperatura czynnika: -10…150 °C
• Skok nominalny: 20 mm
• Iloraz szerokości zakresów (Sv): > 50
• Korpus zaworu: EN-GJL-250 (żeliwo szare)
• Trzpień zaworu: stal nierdzewna
• Grzybek: mosiądz / brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Kołnierz: typ 21, wykonanie B

Zastosowanie

Zawór VVF32.15-2.5 jest przeznaczony do stosowania w instalacjach kotłowych, ciepłowniczych lub chłodniczych, grupach grzewczych, centralach wentylacyjnych i klimatyzacyjnych – jako element regulacji lub odcinania przepływu w zamkniętych obiegach hydraulicznych.

Współpraca z siłownikami

Model VVF32.15-2.5 (skok 20 mm) może współpracować z siłownikami:

• SAX.. (elektromechaniczne) – siła znamionowa 800 N
• SKD.. (elektrohydrauliczne) – siła znamionowa 1000 N
• SKB.. (elektrohydrauliczne) – siła znamionowa 2800 N

Parametry techniczne związane z aplikacjami są gwarantowane wyłącznie przy stosowaniu zaworów z siłownikami Siemens wymienionymi jako urządzenia współpracujące.

Parametry różnicy ciśnień (dla tego modelu, w zależności od siłownika)

• Δps: 1000 kPa – maksymalna dopuszczalna różnica ciśnienia, przy której zawór sterowany siłownikiem jeszcze niezawodnie się zamyka
• Δpmax: 400 kPa – maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym zaworu w całym zakresie skoku

Czynniki i wymagania dla temperatur < 0 °C

Zawór jest przeznaczony do pracy z czynnikami w zakresie -10…150 °C. Dla czynników o temperaturze < 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6 (numer magazynowy S55845-Z108).

Charakterystyka regulacji

• 0…30% skoku: charakterystyka liniowa
• 30…100% skoku: charakterystyka stałoprocentowa
• ngl: 3 wg VDI / VDE 2173

Dostawa i kompletacja

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Dane techniczne (skrót)

• Klasa ciśnienia: PN10
• Przyłącza: kołnierzowe
• DN / kvs: DN15 / 2,5 m³/h
• Temperatura czynnika: -10…150 °C
• Skok nominalny: 20 mm
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Materiały: korpus EN-GJL-250; trzpień stal nierdzewna; grzybek mosiądz/brąz

Wymiary i masa (DN15)

• Masa zaworu: 3,7 kg
• Długość zabudowy (L1): 130 mm
• Kołnierz: ØD 95 mm; ØD1 46 mm; otwory ØD2 14 mm (4x)

Podsumowanie

Siemens VVF32.15-2.5 to solidny zawór kołnierzowy przelotowy PN10 o parametrach DN15 i kvs 2,5 m³/h, przeznaczony do precyzyjnej regulacji lub odcinania przepływu w zamkniętych instalacjach grzewczych, chłodniczych i HVAC. Szeroki zakres temperatur pracy (-10…150 °C) oraz kompatybilność z siłownikami Siemens o skoku 20 mm ułatwiają dobór niezawodnego rozwiązania dla automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt jest zaworem kołnierzowym przelotowym PN10 do zamkniętych obiegów hydraulicznych, przeznaczonym do stosowania z dopuszczonymi czynnikami w zakresie temperatury od -10 °C do 150 °C.
• Dla modelu VVF32.15-2.5 (DN15) zgodnie z dokumentacją producenta i dyrektywą ciśnieniową 2014/68/UE produkt należy do osprzętu ciśnieniowego dla grupy płynów 2 i nie podlega oznakowaniu CE na podstawie art. 4 ust. 3 (uznana praktyka inżynierska).
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać bez podłączonego zasilania oraz zgodnie z dokumentacją producenta. Zawór należy uruchamiać tylko po prawidłowym zamontowaniu siłownika.
• Przed otwarciem zaworów odcinających należy prawidłowo zamontować siłownik. Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Podczas demontażu lub prac serwisowych należy zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do jej ostygnięcia. Siłownik wolno odłączyć od zaworu dopiero po całkowitym obniżeniu ciśnienia.
• Nie dotykać gorących elementów bez odpowiednich środków ochrony. Kontakt z rozgrzanymi częściami może spowodować oparzenia.
• Nie używać zaworu jako punktu stałego, podpory ani elementu do przenoszenia obciążeń montażowych.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawu i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Produkt należy stosować wyłącznie z czynnikami dopuszczonymi przez producenta. Dla wody z dodatkiem środka przeciw zamarzaniu lub solanki przy temperaturze czynnika poniżej 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.
• Należy przestrzegać dopuszczalnych parametrów pracy dla modelu VVF32.15-2.5: klasa ciśnienia PN10, temperatura czynnika -10…150 °C oraz maksymalna dopuszczalna różnica ciśnienia zgodnie z dokumentacją producenta.
• Połączenia kołnierzowe należy montować z uszczelką między kołnierzami, a śruby dokręcać krzyżowo w trzech krokach: 25%, 50% i 100% maksymalnego momentu dokręcania. Po osiągnięciu temperatury pracy należy ponownie dociągnąć śruby wymaganym momentem.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek; do bezpiecznego montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją producenta.
• Parametry techniczne związane z aplikacją są gwarantowane tylko przy stosowaniu zaworu z siłownikami Siemens wskazanymi przez producenta; użycie siłowników innych producentów powoduje utratę gwarancji.
