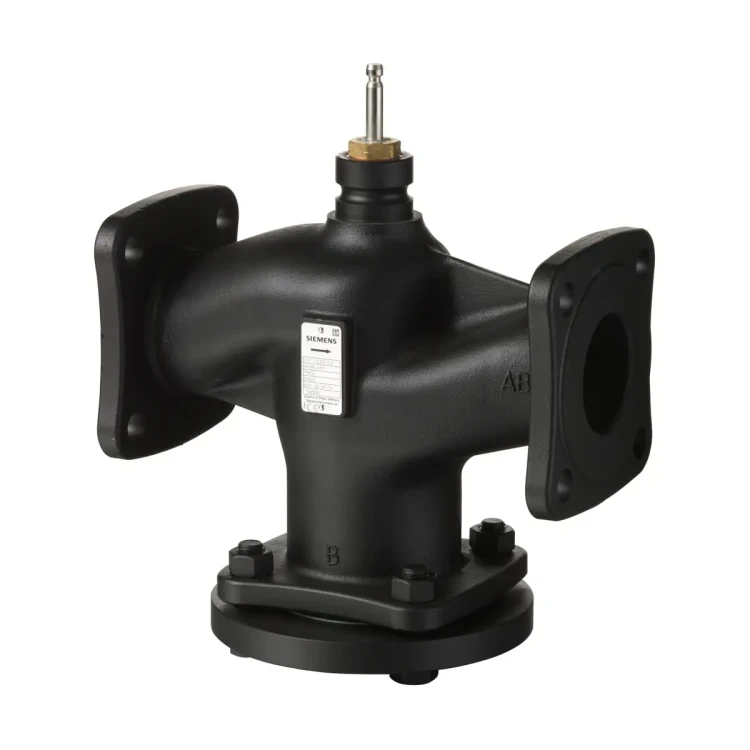

VVF32.40-25 Zawór przelotowy kołnierzowy, PN10, DN40, kvs 25 m3/h, współpracuje z SAX.., SKD.., SKB..

Siemens VVF32.40-25 to wysokiej klasy zawór kołnierzowy przelotowy (2-drogowy) z rodziny ACVATIX™, przeznaczony do pracy w zamkniętych obiegach hydraulicznych jako zawór regulacyjny lub odcinający. Wersja DN40 o przepustowości kvs 25 m³/h pracuje w klasie ciśnienia PN10 i jest przystosowana do czynników o temperaturze -10…150 °C. Korpus z żeliwa szarego EN-GJL-250 oraz kołnierze typu 21, wykonanie B zapewniają trwałość i kompatybilność montażową w instalacjach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF32.40-25
• Numer magazynowy: S55202-V106
• Typ: zawór kołnierzowy przelotowy (2-drogowy), PN10
• Średnica nominalna (DN): 40
• kvs: 25 m³/h
• Temperatura czynnika: -10…150 °C
• Skok nominalny zaworu: 20 mm
• Iloraz szerokości zakresów (Sv): > 100
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Kierunek zamykania: zamykany przeciwnie do ciśnienia
• Przyłącza: kołnierzowe (kołnierz typu 21, wykonanie B)

Zastosowanie

VVF32.40-25 jest przeznaczony do zastosowań w:

• instalacjach kotłowych, ciepłowniczych lub chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych,
• zamkniętych obiegach hydraulicznych.

Charakterystyka i działanie

Charakterystyka regulacji

• 0…30% skoku: charakterystyka liniowa
• 30…100% skoku: charakterystyka stałoprocentowa
• ngl = 3 wg VDI / VDE 2173

Uwaga konstrukcyjna

• Zawór przelotowy nie staje się zaworem trójdrogowym po odkręceniu kołnierza zaślepiającego.

Współpraca z siłownikami

Zawór VVF32.40-25 może współpracować z siłownikami Siemens przeznaczonymi do zaworów o skoku 20 mm, w tym z rodzin:

• SAX.. (elektromechaniczne)
• SKD.. (elektrohydrauliczne)
• SKB.. (elektrohydrauliczne)

Czynniki i zakres temperatury

• Woda zimna: 1…25 °C
• Woda gorąca niskiej temperatury: 1…130 °C
• Woda gorąca wysokiej temperatury: 130…150 °C
• Woda z dodatkiem środka przeciw zamarzaniu: -10…150 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Solanki: -10…150 °C (dla temperatur < 0 °C wymagany podgrzewacz trzpienia ASZ6.6)
• Woda demineralizowana wg VDI2035 / SWKI_BT102-01: 1…150 °C

Materiały

• Korpus zaworu: EN-GJL-250
• Kołnierz zaślepiający: S235JRG2
• Trzpień zaworu: stal nierdzewna
• Gniazdo zaworu: wykonane maszynowo
• Grzybek: mosiądz/brąz
• Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tulejka PTFE; bez silikonu

Dane techniczne

• Klasa ciśnienia: PN10
• Przyłącza: kołnierzowe
• Temperatura czynnika: -10…150 °C
• Skok nominalny: 20 mm
• Warunki otoczenia – praca: -15…+55 °C, 5…95% r.h.
• Warunki otoczenia – transport: -30…+65 °C, < 95% r.h.
• Warunki otoczenia – składowanie: -15…+55 °C, 5…95% r.h.

Wymiary i masa (DN40)

• Masa: 9,2 kg
• ØD: 150 mm
• ØD1: 84 mm
• ØD2 (otwory): 19 mm (4x)
• L1: 200 mm
• L2: 126 mm
• X: 123,2 mm
• Y: 117,8 mm
• ØK: 110 mm
• H1: 37 mm
• H2: 133,5 mm

Zamawianie i dostawa

• Oznaczenie typu: VVF32.40-25
• Numer magazynowy: S55202-V106
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF32.40-25 to solidny zawór kołnierzowy przelotowy DN40 o kvs 25 m³/h, przeznaczony do precyzyjnej regulacji i niezawodnego odcięcia przepływu w instalacjach grzewczych, chłodniczych oraz wentylacyjno-klimatyzacyjnych. Zakres temperatury czynnika -10…150 °C, niski przeciek kanału regulacyjnego oraz kompatybilność z siłownikami Siemens dla skoku 20 mm czynią go sprawdzonym wyborem do aplikacji HVAC w klasie PN10.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: Siemens Acvatix VVF32.40-25 – zawór kołnierzowy przelotowy, PN10, DN40, do zamkniętych obiegów hydraulicznych.
• Model VVF32.40-25 jest przeznaczony do pracy z dopuszczonymi czynnikami w zakresie temperatury od -10 °C do +150 °C. Do czynników o temperaturze poniżej 0 °C należy stosować podgrzewacz trzpienia ASZ6.6.
• Zawór przeznaczony jest do stosowania wyłącznie w instalacjach zamkniętych oraz zgodnie z dokumentacją producenta i dopuszczalnymi parametrami ciśnienia i temperatury.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż należy wykonywać bez podłączonego zasilania. Jeżeli zawór współpracuje z siłownikiem, przed rozpoczęciem montażu lub prac serwisowych należy odłączyć zasilanie elektryczne.
• Zaworu nie wolno używać jako punktu stałego, podpory ani elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, opiłki, pozostałości spawu i inne ciała obce. Producent zaleca zastosowanie filtra zanieczyszczeń lub odmulacza przed zaworem.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Należy upewnić się, że trzpień siłownika i trzpień zaworu są ze sobą sztywno połączone we wszystkich położeniach.
• Zawory odcinające instalacji wolno otworzyć dopiero po prawidłowym zamontowaniu siłownika.
• Instalację należy napełniać wyłącznie przy całkowicie otwartych zaworach.
• Podczas demontażu lub prac serwisowych należy zamknąć zawory odcinające, wyłączyć pompę, odłączyć zasilanie elektryczne, całkowicie zredukować ciśnienie w instalacji i odczekać do jej ostygnięcia.
• Nie dotykać gorących elementów bez odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• W celu zapewnienia chłodzenia i bezpiecznej pracy nie wolno izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Zawór należy montować zgodnie z dopuszczalną pozycją montażu wskazaną przez producenta. Przy montażu należy zachować wymagane odcinki proste rurociągu zgodnie z dokumentacją.
• Połączenia kołnierzowe należy montować z odpowiednią uszczelką oraz dokręcać śruby krzyżowo, etapami, z zachowaniem maksymalnych momentów dokręcania podanych przez producenta. Po osiągnięciu temperatury roboczej należy ponownie dokręcić połączenie momentem zalecanym w dokumentacji.
• Zawór dostarczany jest bez przeciwkołnierzy, śrub i uszczelek; do montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją producenta.
• Aby ograniczyć ryzyko uszkodzenia instalacji i kawitacji, należy dobierać oraz eksploatować zawór zgodnie z dopuszczalną różnicą ciśnień i warunkami pracy określonymi przez producenta.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami.
• Dla modelu VVF32.40-25 dokumentacja nie potwierdza oznaczenia CE; zgodnie z dokumentacją producenta oznakowanie CE w ramach dyrektywy ciśnieniowej dotyczy wyłącznie wybranych modeli DN100…150.
