VVF42.150-360K Zawór przelotowy kołnierzowy, PN16, DN150, kvs 360 m3/h, współpracuje z SKC..

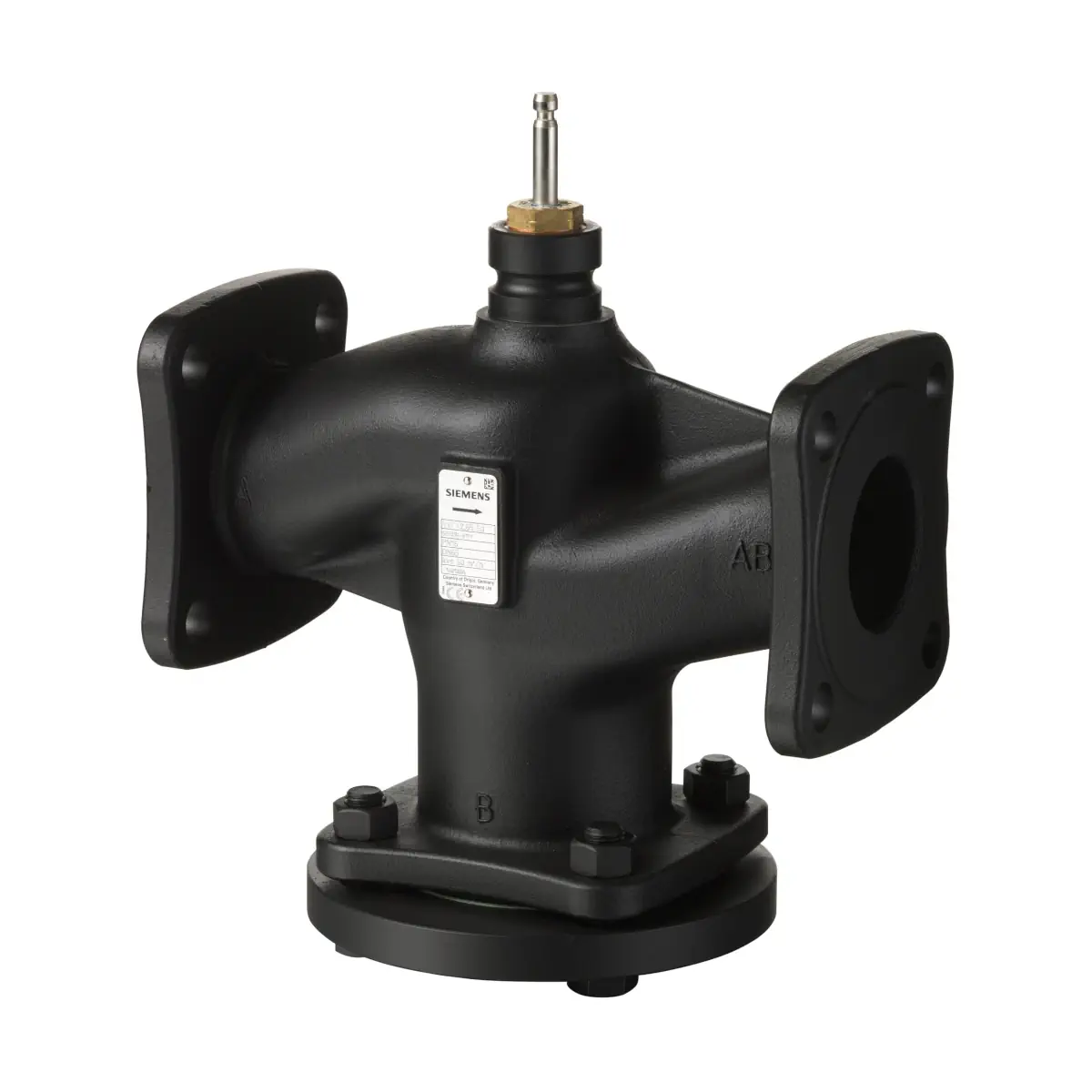

Siemens VVF42.150-360K to kołnierzowy zawór przelotowy PN16 z typoszeregu ACVATIX™ o dużym skoku (40 mm), przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych i chłodniczych. Wersja K posiada grzybek odciążony hydraulicznie, co umożliwia pracę przy dużych różnicach ciśnienia. Zawór ma średnicę DN 150 oraz współczynnik przepływu kvs 360 m³/h, a korpus wykonany jest z żeliwa szarego EN-GJL-250.

Najważniejsze cechy

• Producent: Siemens
• Model: VVF42.150-360K
• Typ: zawór regulacyjny przelotowy kołnierzowy, odciążony hydraulicznie (wersja K)
• Klasa ciśnienia: PN16
• Średnica nominalna: DN 150
• kvs: 360 m³/h
• Skok nominalny: 40 mm (dla DN ≥ 100)
• Połączenie: kołnierz typu 21, wykonanie B
• Charakterystyka zaworu (dla tego typu): 0…100% liniowa
• Iloraz szerokości zakresów (Sv): > 100 (dla DN ≥ 32)
• Temperatura czynnika (VVF42..K): -5…150 °C

Zastosowanie

VVF42.150-360K przeznaczony jest do stosowania m.in. w instalacjach:

• kotłowych, ciepłowniczych lub chłodniczych,
• wież chłodniczych,
• grup grzewczych,
• central wentylacyjnych i klimatyzacyjnych,
• jako zawór regulacyjny lub odcinający.

Zawór jest przeznaczony do zamkniętych obiegów hydraulicznych (należy uwzględnić ryzyko kawitacji).

Współpraca z siłownikami

Dla DN 150 zawór ma skok 40 mm i może współpracować z siłownikami Siemens o skoku 40 mm:

• SAV.. – siłowniki elektromechaniczne (siła znamionowa 1600 N),
• SKC.. – siłowniki elektrohydrauliczne (siła znamionowa 2800 N).

Parametry techniczne dotyczące zastosowań są gwarantowane tylko przy stosowaniu z siłownikami Siemens przewidzianymi do tego typoszeregu.

Budowa i działanie

• Odciążenie hydrauliczne (K): grzybek odciążony hydraulicznie ułatwia regulację przepływu przy dużych różnicach ciśnienia.
• Kierunek zamykania: zamykanie przeciwnie do ciśnienia.
• Uwaga konstrukcyjna: zawór przelotowy nie staje się zaworem trójdrogowym po odkręceniu kołnierza zaślepiającego.

Czynniki i temperatura pracy

• Zakres temperatury czynnika (VVF42..K): -5…150 °C
• Kompatybilne czynniki (zgodnie z kartą): zimna woda, gorąca woda (niskiej i wysokiej temperatury do 150 °C), woda z dodatkiem środka przeciwzamarzaniowego, solanka, woda demineralizowana wg VDI 2035 / SWKI_BT102-01.
• Podgrzewacz trzpienia: dla czynników o temperaturze < 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6 (S55845-Z108).
• Ograniczenie dla wersji K: zawory VVF42..K nie mogą być stosowane z czynnikami o temperaturze poniżej -5 °C.

Wskazówki projektowe i montaż

• Preferowane miejsce montażu: na powrocie (niższa temperatura czynnika i mniejsze obciążenie dławicy trzpienia).
• Filtr / odmulacz: zalecany przed zaworem w celu ochrony przed zanieczyszczeniami (np. odpryski spoin, opiłki).
• Kawitacja: możliwość uniknięcia przez ograniczenie różnicy ciśnienia na zaworze zależnie od temperatury czynnika oraz ciśnienia wstępnego.
• Pozycja montażu: na zewnątrz pomieszczeń dopuszczalny jest wyłącznie montaż z siłownikiem w górze (inne pozycje są niedopuszczalne).
• Uruchomienie: zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; należy upewnić się, że trzpień siłownika i trzpień zaworu są sztywno połączone we wszystkich położeniach.

Dostawa

• Zawory, siłowniki i wyposażenie dodatkowe dostarczane są w oddzielnych opakowaniach.
• Zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.

Dane techniczne

• Klasa ciśnienia: PN16
• Połączenie: kołnierzowe
• DN / kvs: DN 150 / 360 m³/h
• Skok nominalny: 40 mm
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Materiały:
  • Korpus zaworu: EN-GJL-250
  • Kołnierz zaślepiający (VVF..): S235JRG2
  • Trzpień zaworu: stal nierdzewna
  • Gniazdo zaworu: wykonane maszynowo
  • Grzybek (VVF..K.. dla DN 100…150): stal nierdzewna
  • Dławica uszczelniająca trzpienia: mosiądz; pierścienie EPDM; tuleja PTFE; smar bez silikonu
  • Uszczelnienie odciążone: stal nierdzewna; FEPM (bez silikonu)
• Warunki pracy (środowisko): -15…+55 °C, 5…95% r.h.
• Dyrektywa PED 2014/68/EU: DN 150 – kategoria II, moduł A2, z oznakowaniem CE (jednostka notyfikowana nr 0036)

Wymiary i masa (VVF42..K, DN 150)

• Masa: 74,8 kg
• ØD: 284 mm
• ØD1: 211 mm
• ØD2 (otwory): 23 mm (8x)
• L1: 480 mm
• L2: 275,5 mm
• ØK: 240 mm
• B: 17 mm

Podsumowanie

Siemens VVF42.150-360K to przemysłowy zawór regulacyjny przelotowy DN 150 o wysokiej przepustowości kvs 360 m³/h, w klasie PN16, z hydraulicznie odciążonym grzybkiem do pracy przy dużych różnicach ciśnienia. Skok 40 mm, liniowa charakterystyka 0…100% oraz solidna konstrukcja z korpusem z EN-GJL-250 sprawiają, że jest to rozwiązanie do precyzyjnej regulacji i odcinania w wymagających instalacjach grzewczych i chłodniczych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega dyrektywie ciśnieniowej 2014/68/UE. Dla DN150 posiada oznaczenie CE; kategoria II, moduł A2, jednostka notyfikowana nr 0036.
• Zawór kołnierzowy przelotowy PN16 do pracy z czynnikami w zakresie temperatury od -5 °C do 150 °C. Model VVF42.150-360K nie może być stosowany z czynnikami o temperaturze poniżej -5 °C.
• Do montażu, uruchomienia i serwisu dopuszczony jest wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi lokalnie przepisami.
• Przed montażem i pracami serwisowymi należy odłączyć zasilanie siłownika, wyłączyć pompę, zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• Nie dotykać nagrzanych części bez odpowiednich środków ochrony. Kontakt z gorącymi elementami może spowodować oparzenia.
• Zawór należy instalować i uruchamiać wyłącznie po prawidłowym zamontowaniu kompatybilnego siłownika. Należy upewnić się, że trzpień siłownika i trzpień zaworu są sztywno połączone we wszystkich położeniach.
• Nie używać zaworu jako punktu stałego lub elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć zanieczyszczenia, pozostałości spawalnicze i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy przewidzieć filtr zanieczyszczeń lub odmulacz.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza wokół siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze. Zawory odcinające w rurociągu otwierać dopiero po pełnym i prawidłowym zamontowaniu siłownika.
• Podczas demontażu siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia w instalacji.
• Zawór należy stosować wyłącznie z dopuszczonymi czynnikami roboczymi i w granicach parametrów roboczych określonych przez producenta. W instalacji należy uwzględnić ryzyko kawitacji i ograniczyć różnicę ciśnienia odpowiednio do warunków pracy.
• Produkt jest dostarczany bez przeciwkołnierzy, śrub i uszczelek. Do montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją producenta.
• Połączenia kołnierzowe należy montować z odpowiednią uszczelką, a śruby dokręcać krzyżowo w trzech etapach: 25%, 50% i 100% maksymalnego momentu dokręcania M. Po osiągnięciu temperatury roboczej należy ponownie dokręcić połączenie momentem M.
• Dla modelu VVF42.150-360K maksymalny moment dokręcania śrub kołnierzowych wynosi 200 Nm.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi odpadów i elementów instalacji przemysłowych.
