VVF42.50-40K Zawór przelotowy kołnierzowy, PN16, DN50, kvs 40 m3/h, współpracuje z SAX.., SKD.., SKB..

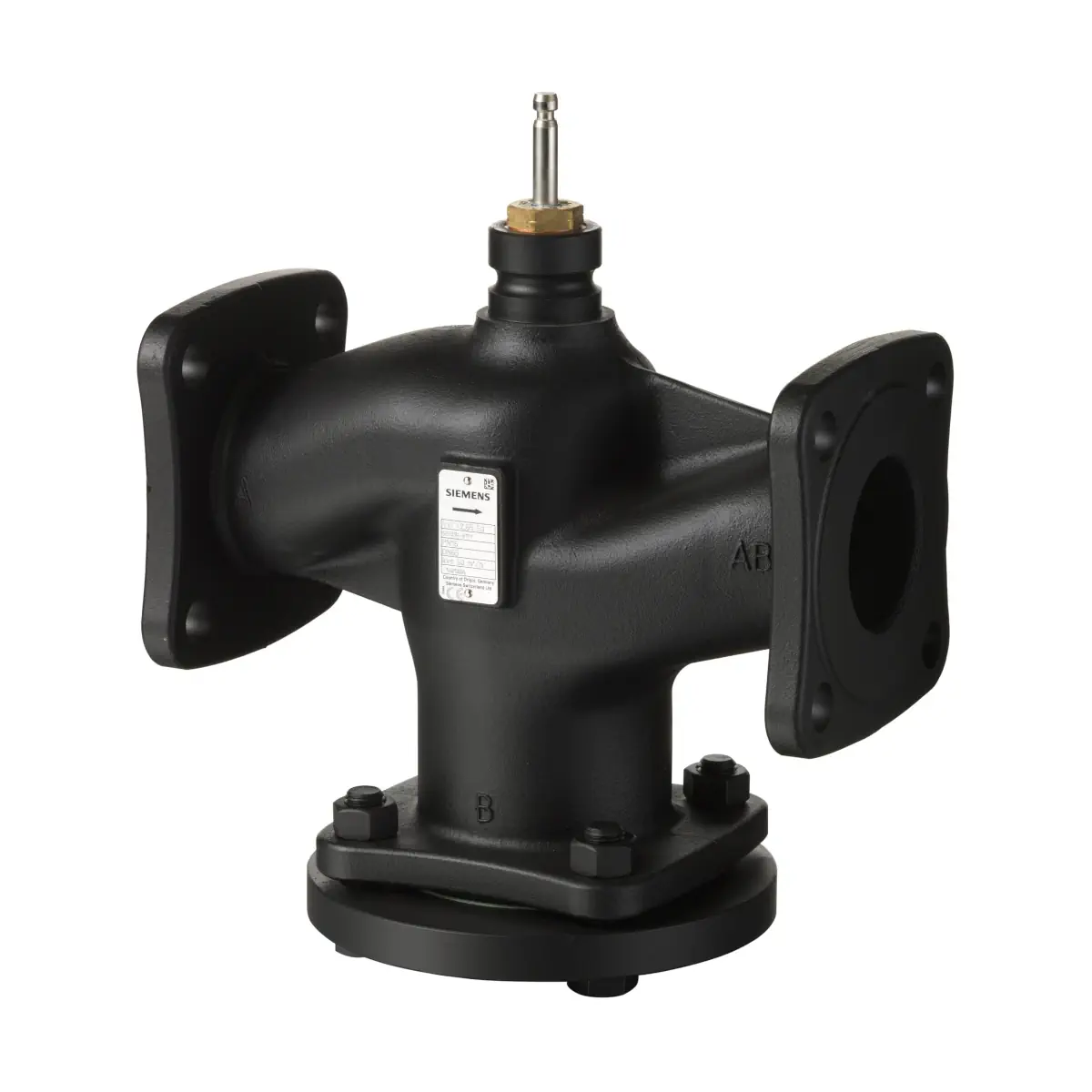

VVF42.50-40K to kołnierzowy zawór regulacyjny przelotowy Siemens ACVATIX™ o klasie ciśnienia PN16, przeznaczony do pracy w instalacjach grzewczych i chłodniczych jako zawór regulacyjny lub odcinający. Wersja K posiada grzybek odciążony hydraulicznie, co umożliwia pracę przy dużych różnicach ciśnienia. Zawór ma średnicę DN 50 oraz współczynnik przepływu kvs 40 m³/h i wykonany jest z korpusem z żeliwa szarego EN-GJL-250. Połączenie kołnierzowe: kołnierz typu 21, wykonanie B.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF42.50-40K
• Typ: zawór regulacyjny przelotowy (kołnierzowy)
• Klasa ciśnienia: PN16
• DN: 50
• kvs: 40 m³/h
• Skok nominalny: 20 mm
• Iloraz szerokości zakresów (Sv): > 100
• Temperatura czynnika (VVF42..K): -5…150 °C
• Korpus: EN-GJL-250 (żeliwo szare)
• Trzpień: stal nierdzewna
• Grzybek (VVF..K.., DN50): stal nierdzewna
• Grzybek odciążony hydraulicznie – do pracy z dużymi różnicami ciśnienia
• Charakterystyka zaworu: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Kierunek działania: zamykanie przeciwnie do ciśnienia

Zastosowanie

VVF42.50-40K przeznaczony jest do stosowania m.in. w:

• instalacjach kotłowych,
• instalacjach ciepłowniczych,
• instalacjach chłodniczych,
• wieżach chłodniczych,
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Zawór przeznaczony jest do zamkniętych obiegów hydraulicznych (należy uwzględnić ryzyko kawitacji). Preferowany jest montaż na powrocie ze względu na niższą temperaturę czynnika i mniejsze obciążenie dławicy trzpienia.

Współpraca z siłownikami (skok 20 mm)

Zawór może współpracować z siłownikami elektromechanicznymi SAX.. oraz elektrohydraulicznymi SKD.. i SKB... Parametry techniczne zastosowań są gwarantowane tylko przy stosowaniu zaworów z siłownikami Siemens.

• Maks. dopuszczalna różnica ciśnień dla niezawodnego zamknięcia (Δps): 1600 kPa (z SAX.. / SKD.. / SKB..)
• Maks. dopuszczalna różnica ciśnień w kanale regulacyjnym (Δpmax): 400 kPa (z SAX.. / SKD.. / SKB..)

Czynniki i zakres temperatur

Dla VVF42.50-40K dopuszczalne są m.in. poniższe czynniki (zależnie od zakresu temperatur):

• zimna woda: 1…25 °C
• gorąca woda niskiej temperatury: 1…130 °C
• gorąca woda wysokiej temperatury: 130…150 °C
• woda z dodatkiem środka przeciwzamarzaniowego: -5…150 °C
• solanka: -5…150 °C
• woda demineralizowana wg VDI2035 / SWKI_BT102-01: 1…150 °C

• Dla czynników o temperaturze < 0 °C wymagany jest podgrzewacz trzpienia ASZ6.6.
• VVF42..K nie mogą być stosowane z czynnikami o temperaturze poniżej -5 °C (ze względu na materiał uszczelnienia odciążonego).

Budowa i funkcja

• Wersja K: grzybek odciążony hydraulicznie – umożliwia zastosowanie tego samego typu siłownika do regulacji przepływu przy wyższych różnicach ciśnienia.
• Uwaga: zawór przelotowy nie staje się zaworem trójdrogowym po odkręceniu kołnierza zaślepiającego.

Montaż i uruchomienie

• Filtr (odmulacz): zalecany przed zaworem w celu ochrony przed zanieczyszczeniami instalacji (np. odpryskami ze spoin).
• Pozycja montażu: w pomieszczeniach dopuszczalne są pokazane w dokumentacji pozycje montażu; na zewnątrz pomieszczeń dopuszczalny jest montaż z siłownikiem ustawionym pionowo do góry.
• Uruchomienie: zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika i sztywnym połączeniu trzpienia siłownika z trzpieniem zaworu.
• Sprawdzenie działania (kanał regulacyjny A→AB): wysuwanie trzpienia zaworu – zamykanie; wsuwanie trzpienia zaworu – otwieranie.

Dane techniczne

• Klasa ciśnienia: PN16
• Połączenie: kołnierzowe (kołnierz typu 21, wykonanie B)
• DN / kvs: DN 50 / 40 m³/h
• Skok nominalny: 20 mm
• Iloraz szerokości zakresów (Sv): > 100
• Temperatura czynnika (VVF42..K): -5…150 °C
• Przeciek (kanał regulacyjny): 0…0,02% wartości kvs
• Charakterystyka: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173)
• Korpus: EN-GJL-250
• Kołnierz zaślepiający (VVF..): S235JRG2
• Trzpień: stal nierdzewna
• Gniazdo: wykonane maszynowo
• Grzybek (VVF..K.., DN50): stal nierdzewna
• Dławica uszczelniająca trzpienia: mosiądz, pierścienie EPDM, tuleja PTFE, smar bez silikonu
• Uszczelnienie odciążone: stal nierdzewna, FEPM (bez silikonu)
• PED 2014/68/EU (grupa płynów 2, PN16): ≤ DN 50 bez oznaczenia CE (uznana praktyka inżynierska)

Wymiary i masa

• Masa: 12 kg
• Długość zabudowy L1: 230 mm
• Kołnierz – Ø D: 165 mm
• Ø D1: 99 mm
• Otwory: Ø 19 (4x)

Dostawa

• Zawory, siłowniki i wyposażenie dodatkowe dostarczane są w oddzielnych opakowaniach.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VVF42.50-40K to solidny, kołnierzowy zawór przelotowy PN16 o parametrach DN 50 i kvs 40 m³/h, wyposażony w odciążony hydraulicznie grzybek do pracy przy dużych różnicach ciśnienia. Przeznaczony do instalacji grzewczych i chłodniczych w zamkniętych obiegach, współpracuje z siłownikami Siemens dla skoku 20 mm (SAX.. / SKD.. / SKB..), zapewniając precyzyjną regulację i bardzo niski przeciek w kanale regulacyjnym.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Zawór kołnierzowy przelotowy PN16 do pracy w instalacjach grzewczych, ciepłowniczych i chłodniczych, przeznaczony do zamkniętych obiegów hydraulicznych. Należy uwzględnić ryzyko kawitacji i dobrać warunki pracy zgodnie z dokumentacją producenta.
• Dla modelu VVF42.50-40K dopuszczalna temperatura czynnika wynosi od -5 °C do +150 °C. Nie stosować z czynnikami o temperaturze poniżej -5 °C.
• Urządzenie jest elementem armatury ciśnieniowej PN16. Montaż, uruchomienie, konserwację i demontaż może wykonywać wyłącznie wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi lokalnymi przepisami.
• Przed montażem i pracami serwisowymi należy odłączyć zasilanie współpracującego siłownika, wyłączyć pompę, zamknąć zawory odcinające, całkowicie obniżyć ciśnienie w instalacji i odczekać do całkowitego ostygnięcia urządzenia.
• Zawór należy montować i uruchamiać wyłącznie z prawidłowo zamontowanym siłownikiem. Zawory odcinające instalacji wolno otworzyć dopiero po poprawnym zamocowaniu siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Podczas demontażu siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia w rurociągu.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z rozgrzanymi częściami może spowodować oparzenia.
• Nie używać zaworu jako punktu stałego, podpory montażowej ani elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, odpryski spawalnicze i inne ciała obce. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Nie izolować termicznie uchwytu/konsoli siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Model VVF42.50-40K jest zaworem przelotowym odciążonym hydraulicznie. Nie wolno traktować go jako zaworu trójdrogowego ani zmieniać jego funkcji przez odkręcanie kołnierza zaślepiającego.
• Zawór należy montować w dopuszczalnym położeniu montażowym zgodnie z instrukcją producenta. Podczas skręcania połączeń kołnierzowych należy użyć odpowiedniej uszczelki oraz dokręcać śruby krzyżowo, zgodnie z zalecanym momentem dokręcania dla DN50 / PN16.
• Urządzenia nie wolno utylizować z odpadami komunalnymi. Utylizację należy przeprowadzić zgodnie z lokalnymi przepisami dotyczącymi złomowania i gospodarki odpadami.
• Model VVF42.50-40K podlega dyrektywie ciśnieniowej 2014/68/UE jako osprzęt ciśnieniowy dla grupy płynów 2; dla DN50 producent wskazuje brak oznakowania CE zgodnie z art. 4 ust. 3.
