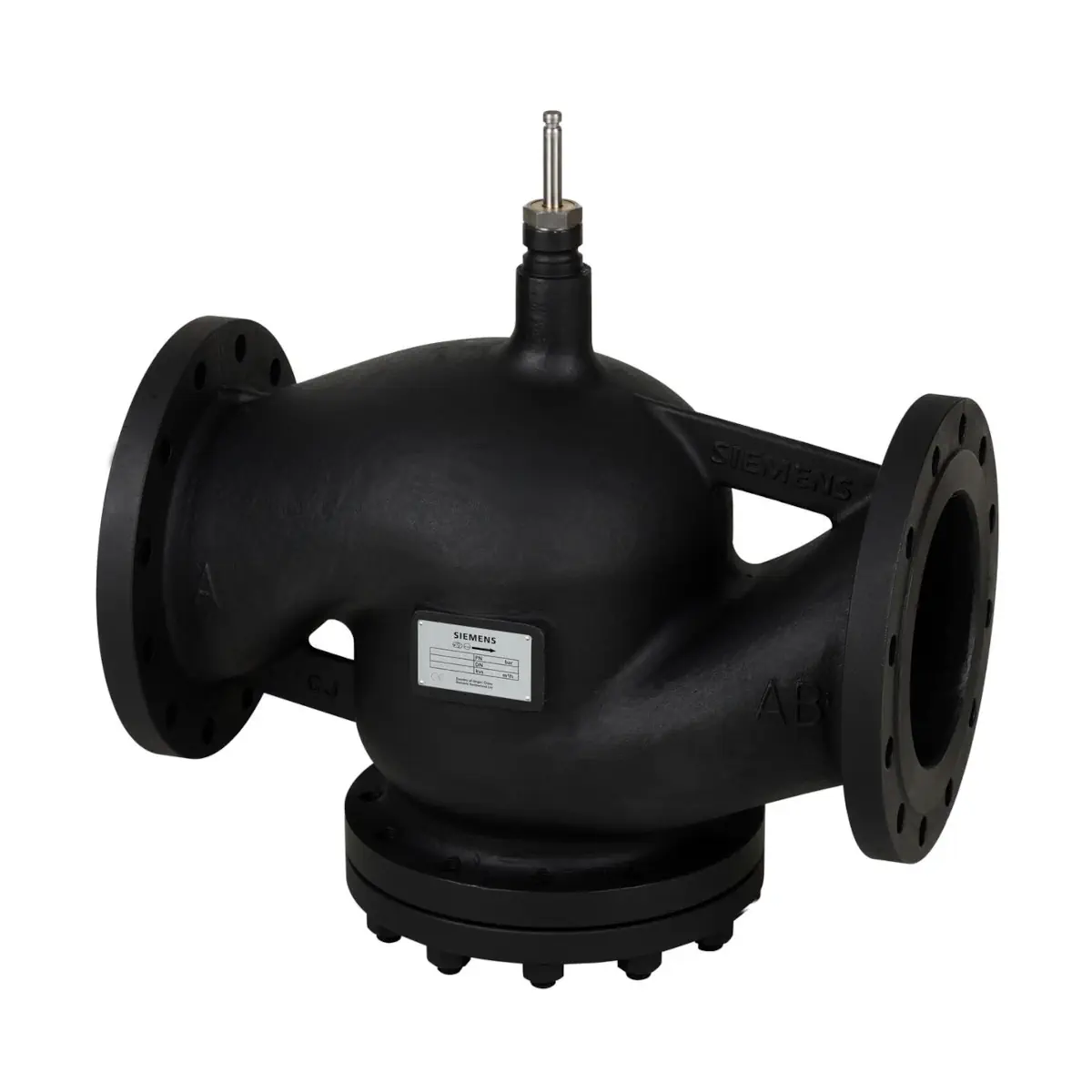

VVF43.200-450K Zawór przelotowy kołnierzowy, PN16, DN200, kvs 450 m3/h, współpracuje z SKC..

VVF43.200-450K to wysokiej klasy zawór regulacyjny kołnierzowy przelotowy z serii Siemens ACVATIX™, o klasie ciśnienia PN16, przeznaczony do pracy z czynnikami o temperaturze -5…220°C. Wersja K posiada grzybek odciążony hydraulicznie, co ułatwia regulację przy dużych różnicach ciśnienia. Zawór jest wykonywany dla średnicy DN200 i oferuje kvs 450 m³/h przy skoku nominalnym 40 mm.

Najważniejsze cechy

• Producent: Siemens
• Seria: ACVATIX™
• Model: VVF43.200-450K
• Typ: zawór kołnierzowy przelotowy (2-drogowy), odciążony hydraulicznie
• Klasa ciśnienia: PN16
• DN: 200
• kvs: 450 m³/h
• Iloraz szerokości zakresów (Sv): > 50
• Skok nominalny: 40 mm
• Temperatura czynnika (dla VVF43..K): -5…220°C
• Maksymalna dopuszczalna różnica ciśnienia w kanale regulacyjnym (Δpmax): 1200 kPa
• Charakterystyka zaworu: liniowa (0…100% skoku)
• Kołnierz: typ 21, wykonanie B

Zastosowanie

Zawór VVF43.200-450K przeznaczony jest do stosowania w instalacjach kotłowych, ciepłowniczych lub chłodniczych, wieżach chłodniczych, grupach grzewczych oraz w centralach wentylacyjnych i klimatyzacyjnych jako zawór regulacyjny lub odcinający. Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uważać na kawitację).

Czynniki robocze (zgodność) i zakres temperatur

• Zimna woda: 1…25°C
• Gorąca woda niskiej temperatury: 1…130°C
• Gorąca woda wysokiej temperatury: 130…180°C
• Woda z dodatkiem środka przeciw zamarzaniu: -5…150°C
• Woda chłodząca (obiegi otwarte): 1…25°C
• Solanki: -5…150°C
• Para nasycona: 100…200°C
• Para przegrzana: 120…220°C
• Oleje grzewcze: 20…220°C (na bazie oleju mineralnego)

Uwaga temperaturowa: zawory VVF43..K nie mogą być stosowane z czynnikami o temperaturze poniżej -5°C (ze względu na materiał uszczelnienia odciążonego).

Konstrukcja i kierunek przepływu

• Odciążenie hydrauliczne grzybka umożliwia pracę przy dużych różnicach ciśnienia.
• Optymalizacja przepływu dla płynów i pary: dla DN200 preferowany kierunek A–AB.
• Sposób zamykania (DN200): zamykanie przeciwnie do ciśnienia.

Współpraca z siłownikami

Zawór VVF43.200-450K może współpracować z siłownikami elektrohydraulicznymi Siemens SKC.. o skoku 40 mm i sile nominalnej 2800 N, m.in.:

• SKC32.. (np. SKC32.60, SKC32.61)
• SKC60
• SKC62.. (np. SKC62, SKC62U, SKC62UA)
• SKC82.. (np. SKC82.60, SKC82.61 oraz wersje U)

Parametry techniczne związane z aplikacjami są gwarantowane wtedy, gdy zawór stosowany jest z siłownikami Siemens wymienionymi jako urządzenia współpracujące.

Dane techniczne

• Klasa ciśnienia: PN16
• Przyłącza: kołnierzowe
• Skok nominalny: 40 mm
• kvs: 450 m³/h (dla zimnej wody 5…30°C, H100, Δp 100 kPa)
• Sv: > 50
• Δpmax (kanał regulacyjny): 1200 kPa
• Przeciek (kanał regulacyjny, DN200): 0…0,02% wartości kvs
• Warunki otoczenia (praca): -15…55°C, 5…95% r.h.
• Warunki otoczenia (transport): -30…65°C, 5…95% r.h.
• Warunki otoczenia (składowanie): -15…55°C, 5…95% r.h.

Materiały

• Korpus zaworu (DN200): ASTM A216WCB (GP240GH)
• Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia (DN200): PTFE
• Uszczelnienie odciążone: stal nierdzewna, PTFE + węgiel

Wymiary i masa (DN200)

• Masa: 130 kg
• ØD: 340 mm
• ØD1: 266 mm
• ØD2: 22 mm (12 otworów)
• L1: 600 mm
• L2: 265 mm
• ØK: 295 mm
• H1: 243 mm
• H2: 359,5 mm
• H (z siłownikiem SKC..): 818 mm

Dostawa i wyposażenie dodatkowe

• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.
• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.
• Opcja: podgrzewacz trzpienia ASZ6.6 (wymagany do czynników o temperaturze < 0°C).

Podsumowanie

Siemens VVF43.200-450K to kołnierzowy zawór przelotowy PN16 o dużej wydajności (kvs 450 m³/h) i skoku 40 mm, zaprojektowany do wymagających aplikacji HVAC oraz instalacji grzewczych i chłodniczych. Odciążony hydraulicznie grzybek, dopuszczenie do pracy z płynami i parą w szerokim zakresie temperatur (-5…220°C) oraz wysoka dopuszczalna różnica ciśnienia (Δpmax 1200 kPa) czynią go solidnym wyborem do układów o dużych przepływach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt VVF43.200-450K posiada oznaczenie CE.
• Zawór jest osprzętem ciśnieniowym zgodnym z dyrektywą 2014/68/UE (PED); dla DN200 klasyfikacja: kategoria II, moduł A2, jednostka notyfikowana nr 0035.
• Nie utylizować produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać przy odłączonym zasilaniu siłownika. Zawór można uruchamiać wyłącznie po prawidłowym zamontowaniu siłownika.
• Nie używać zaworu jako punktu stałego, podpory ani elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, pozostałości po spawaniu i inne ciała obce. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Należy zapewnić swobodną cyrkulację powietrza wokół uchwytu siłownika; nie wolno izolować termicznie konsoli/uchwytu siłownika.
• Zawory odcinające instalacji wolno otworzyć dopiero po całkowitym i prawidłowym zamontowaniu siłownika na zaworze.
• Instalację wolno napełniać tylko przy całkowicie otwartym zaworze.
• Przed demontażem lub pracami serwisowymi należy zamknąć zawory odcinające oraz całkowicie zredukować ciśnienie w instalacji. Siłownik wolno odłączyć od zaworu dopiero po pełnym obniżeniu ciśnienia.
• Podczas pracy produkt może osiągać wysoką temperaturę. Nie dotykać gorących powierzchni bez odpowiednich środków ochrony, ponieważ grozi to oparzeniem.
• Model VVF43.200-450K jest przeznaczony do pracy z mediami o temperaturze od -5 °C do 220 °C. Nie stosować z mediami o temperaturze poniżej -5 °C.
• Produkt należy stosować wyłącznie z dopuszczonymi mediami i w granicach parametrów roboczych określonych przez producenta. Nieprawidłowy dobór medium, temperatury lub ciśnienia może prowadzić do uszkodzenia zaworu lub zagrożenia dla instalacji.
• W instalacjach należy uwzględnić ryzyko kawitacji i ograniczać różnicę ciśnień zgodnie z wymaganiami producenta.
• Zawór VVF43.200-450K jest zoptymalizowany do przepływu jednokierunkowego; montaż i eksploatację należy prowadzić zgodnie z określonym przez producenta kierunkiem przepływu.
• Połączenia kołnierzowe należy montować z odpowiednią uszczelką oraz dokręcać śruby krzyżowo, stopniowo, zgodnie z instrukcją producenta; po osiągnięciu temperatury roboczej należy ponownie sprawdzić i dociągnąć połączenie wymaganym momentem.
• Produkt dostarczany jest bez przeciwkołnierzy, śrub i uszczelek; do bezpiecznego montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją producenta.
