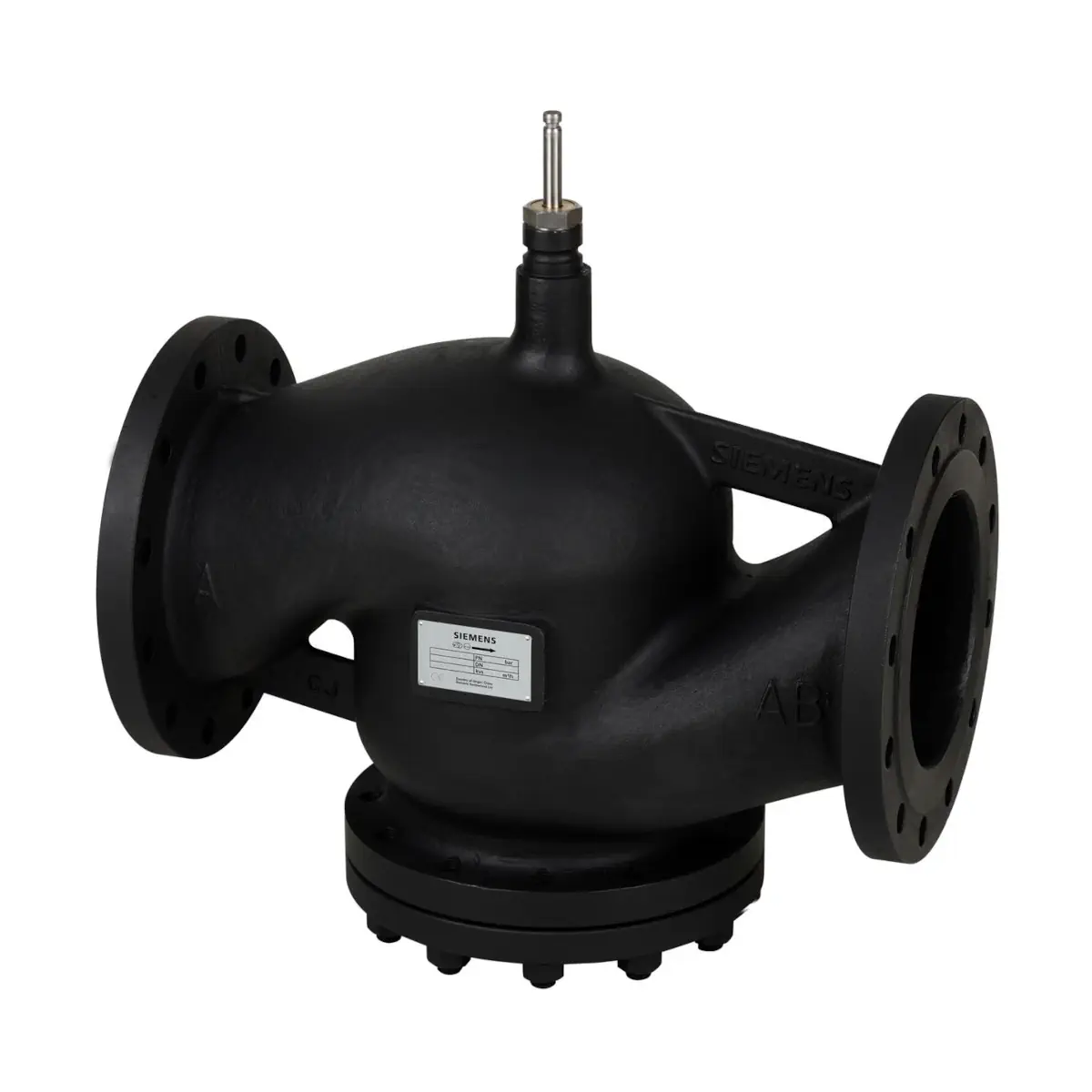

VVF43.250-630K Zawór przelotowy kołnierzowy, PN16, DN250, kvs 630 m3/h, współpracuje z SKC..

VVF43.250-630K to wysokiej klasy zawór regulacyjny kołnierzowy przelotowy Siemens (ACVATIX™) o skoku nominalnym 40 mm, przeznaczony do pracy w instalacjach HVAC oraz układach ciepłowniczych i chłodniczych. Wersja K posiada grzybek odciążony hydraulicznie, co ułatwia regulację przy dużych różnicach ciśnienia. Model ten ma średnicę DN250, klasę ciśnienia PN16 oraz kvs 630 m³/h.

Najważniejsze cechy

• Producent: Siemens
• Model: VVF43.250-630K
• Numer magazynowy: S55206-V124
• Typ: zawór przelotowy kołnierzowy (2-drogowy), odciążony hydraulicznie (wersja K)
• System / seria: ACVATIX™ – typoszereg zaworów o dużym skoku
• Klasa ciśnienia: PN16
• Średnica nominalna: DN250
• Skok nominalny: 40 mm
• Wartość kvs: 630 m³/h (nominalne natężenie przepływu zimnej wody 5…30°C przez całkowicie otwarty zawór przy różnicy ciśnienia 100 kPa)
• Iloraz szerokości zakresów (Sv): > 50
• Przyłącza: kołnierz typu 21, wykonanie B
• Temperatura czynnika (VVF43..K): -5…220°C

Zastosowanie

Zawór VVF43.250-630K jest przeznaczony do stosowania jako zawór regulacyjny lub odcinający w instalacjach m.in.:

• kotłowych,
• chłodniczych,
• wież chłodniczych,
• grup grzewczych,
• central wentylacyjnych i klimatyzacyjnych.

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy zwracać uwagę na ryzyko kawitacji). Preferowany jest montaż zaworu na powrocie (niższa temperatura, mniejsze obciążenie dławicy trzpienia). Dla ochrony armatury zalecany jest filtr zanieczyszczeń / odmulacz przed zaworem.

Dopuszczalne czynniki i zakresy temperatur (dla VVF43..K)

• Zimna woda: 1…25°C
• Gorąca woda niskiej temperatury: 1…130°C
• Gorąca woda wysokiej temperatury: 130…180°C
• Woda z dodatkiem środka przeciw zamarzaniu: -5…150°C
• Woda chłodząca (obiegi otwarte): 1…25°C
• Solanki: -5…150°C
• Para nasycona: 100…200°C
• Para przegrzana: 120…220°C
• Oleje grzewcze: 20…220°C (na bazie oleju mineralnego)

Uwaga: zawory VVF43..K nie mogą być stosowane z czynnikami o temperaturze poniżej -5°C (ograniczenie wynika z materiału uszczelnienia odciążonego).

Kierunek przepływu i działanie

• Optymalizacja przepływu (VVF43..K): zawory odciążone hydraulicznie powyżej DN65 są zoptymalizowane na przepływ jednokierunkowy dla płynów i pary; dla DN200/250 preferowany kierunek to A–AB.
• DN200/DN250 (płyny i para): zamykanie przeciwnie do ciśnienia.
• Sprawdzenie działania: przy wysuwaniu trzpienia zaworu kanał regulacyjny A→AB (lub AB→A) jest zamykany; przy wsuwaniu trzpienia – otwierany.

Siłowniki współpracujące

Zawór ma skok 40 mm i może współpracować z siłownikami Siemens o odpowiednim skoku z rodzin: SAV.. (elektromechaniczne) oraz SKC.. (elektrohydrauliczne).

• SAV..: siła nominalna 1600 N (dla czynników o temperaturze do 130°C)
• SKC..: siła nominalna 2800 N

Dane techniczne

• Klasa ciśnienia: PN16
• Przyłącza: kołnierzowe
• Skok nominalny: 40 mm
• Przeciek (kanał regulacyjny, DN200/DN250): 0…0,02% wartości kvs
• Warunki otoczenia – praca: -15…55°C, 5…95% r.h.
• Warunki otoczenia – transport: -30…65°C, 5…95% r.h.
• Warunki otoczenia – składowanie: -15…55°C, 5…95% r.h.

Materiały

• Korpus zaworu (DN200/DN250): ASTM A216WCB (GP240GH)
• Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia (DN200/DN250): PTFE
• Uszczelnienie odciążone (DN200/DN250): PTFE + węgiel

Wymiary i waga (DN250)

• Waga: 196 kg
• L1: 730 mm
• L2: 290 mm
• ØD: 405 mm
• ØD1: 319 mm
• ØD2: 26 mm (12x)
• ØK: 355 mm
• H1: 275 mm
• H2: 391,5 mm
• H (z siłownikiem SKC..): 850 mm

Wyposażenie dodatkowe

• ASZ6.6 (S55845-Z108): podgrzewacz trzpienia – wymagany do czynników o temperaturze < 0°C

Dostawa

• Zawór jest dostarczany bez przeciwkołnierzy, bez śrub i bez uszczelek.
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Podsumowanie

Siemens VVF43.250-630K to wytrzymały zawór kołnierzowy PN16 o dużym skoku, przeznaczony do precyzyjnej regulacji przepływu wody, pary i olejów grzewczych w wymagających aplikacjach. Duża przepustowość kvs 630 m³/h, wykonanie materiałowe dla DN250 oraz hydrauliczne odciążenie grzybka sprawiają, że jest to rozwiązanie zaprojektowane do stabilnej pracy w instalacjach o wysokich parametrach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznakowanie CE zgodnie z Dyrektywą dla urządzeń ciśnieniowych 2014/68/UE. Dla modelu VVF43.250-630K: kategoria II, moduł A2, jednostka notyfikowana nr 0035.
• Zawór kołnierzowy przelotowy, odciążony hydraulicznie, PN16, przeznaczony do pracy wyłącznie w instalacjach zgodnych z dokumentacją producenta.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż należy wykonywać przy odłączonym zasilaniu współpracującego siłownika.
• Nie używać zaworu jako punktu stałego, podpory ani elementu do przenoszenia obciążeń instalacji.
• Przed montażem należy usunąć z zaworu i rurociągów zanieczyszczenia, pozostałości spawalnicze i inne ciała obce. Przed zaworem należy stosować filtr zanieczyszczeń lub odmulacz.
• Zawór należy uruchamiać tylko po prawidłowym zamontowaniu siłownika. Zawory odcinające instalacji wolno otworzyć dopiero po całkowitym zamontowaniu siłownika.
• Instalację wolno napełniać tylko przy całkowicie otwartych zaworach.
• Przed demontażem lub pracami serwisowymi należy zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji oraz odczekać do ostygnięcia urządzenia. Siłownik wolno odłączyć od zaworu dopiero po całkowitym zredukowaniu ciśnienia.
• Podczas pracy zawór może osiągać wysoką temperaturę. Nie dotykać gorących elementów bez odpowiednich środków ochrony – ryzyko oparzeń.
• Nie izolować termicznie uchwytu / konsoli siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Model VVF43.250-630K jest przeznaczony do medium o temperaturze od -5 °C do 220 °C. Nie stosować z czynnikami o temperaturze poniżej -5 °C.
• Przy doborze i eksploatacji należy przestrzegać dopuszczalnych wartości ciśnienia roboczego i temperatury medium zgodnie z dokumentacją producenta oraz obowiązującymi przepisami lokalnymi. W instalacjach należy uwzględnić ryzyko kawitacji.
• Dla modelu VVF43.250-630K preferowany i zoptymalizowany kierunek przepływu dla płynów i pary to A–AB. Nieprawidłowy kierunek przepływu może powodować nieprawidłową pracę instalacji.
• Zawór należy stosować wyłącznie z kompatybilnymi siłownikami elektrohydraulicznymi przewidzianymi przez producenta.
• Produkt dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek; do montażu należy zastosować właściwe elementy montażowe zgodne z dokumentacją.
• Przy montażu połączeń kołnierzowych należy oczyścić kołnierze, zastosować odpowiednią uszczelkę i dokręcać śruby krzyżowo etapami. Dla DN250, PN16 maksymalny moment dokręcania wynosi 300 Nm; po osiągnięciu temperatury roboczej połączenie należy ponownie dociągnąć.
• Nie wyrzucać produktu z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami i wymaganiami dotyczącymi złomowania elementów instalacyjnych.
