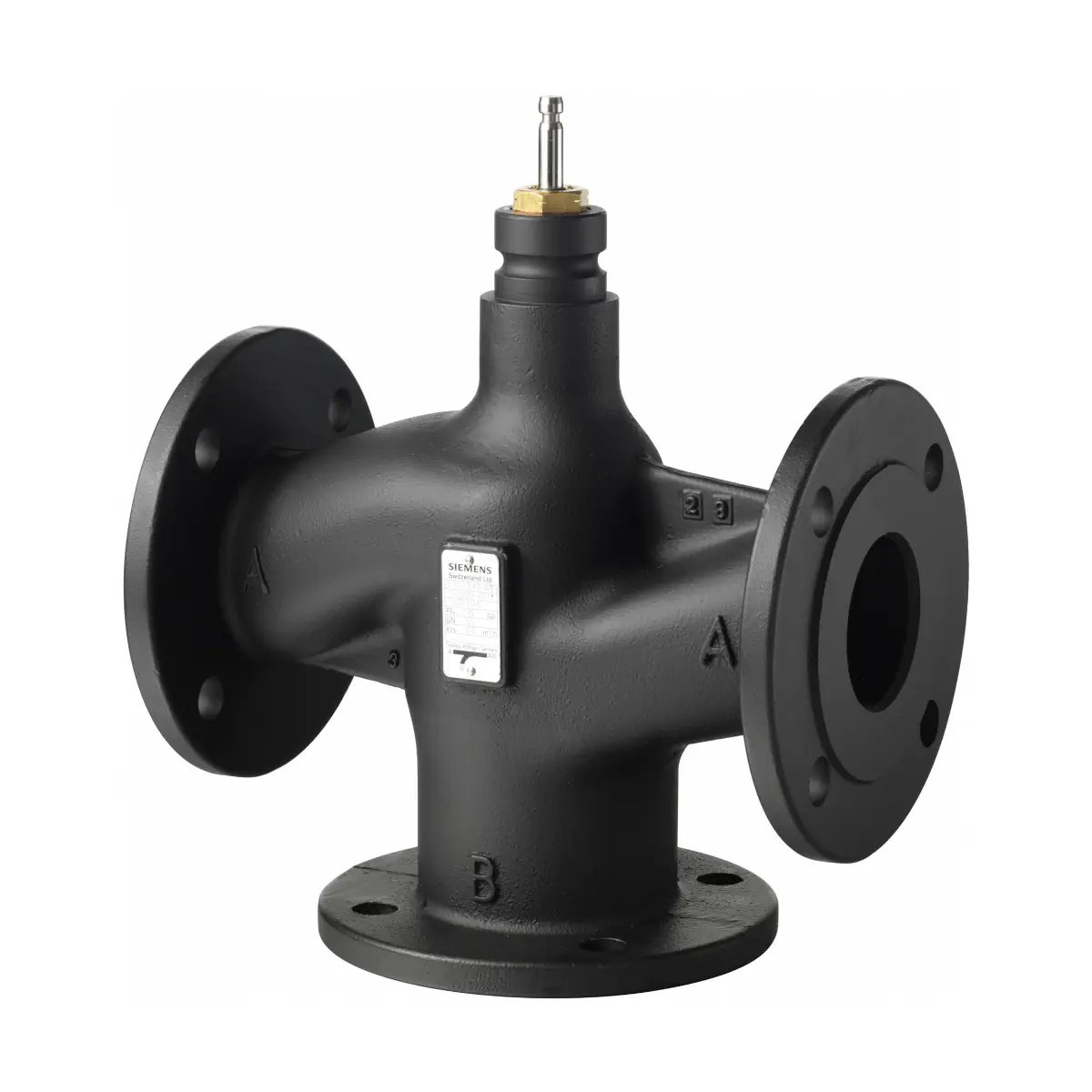

VXF53.50-40 Zawór trójdrogowy kołnierzowy z żeliwa, PN25, -20..+220 °C, skok 20/40 mm, DN50, kvs 40 m3/h

VXF53.50-40 to trójdrogowy zawór kołnierzowy Siemens (ACVATIX™) w klasie ciśnienia PN25, przeznaczony do pracy w instalacjach HVAC jako zawór regulacyjny lub odcinający. Wersja DN50 oferuje współczynnik kvs = 40 m³/h (dla zimnej wody 5…30°C przy Δp = 100 kPa) i jest przystosowana do czynników w zakresie temperatur -20…220°C (zależnie od medium i konfiguracji uszczelnienia).

Najważniejsze cechy

• Producent: Siemens
• Seria / typoszereg: ACVATIX™ VXF53..
• Model: VXF53.50-40
• Numer magazynowy: S55208-V152
• Typ: zawór kołnierzowy trójdrogowy
• Klasa ciśnienia: PN25
• Średnica nominalna: DN50
• kvs: 40 m³/h
• Skok nominalny zaworu: 20 mm
• Kołnierz: typ 21, wykonanie B
• Iloraz szerokości zakresów (Sv): > 100
• Zakres temperatury czynnika: -20…220°C (dla V..F53..); dla wersji VVF53..K: -5…220°C
• Korpus zaworu: żeliwo sferoidalne EN-GJS-400-18-LT (DN15…150)

Zastosowanie

Zawór VXF53.50-40 jest przeznaczony do stosowania m.in. w:

• instalacjach kotłowych i grupach grzewczych,
• instalacjach chłodniczych, w tym w wieżach chłodniczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Media (kompatybilność)

• Woda zimna / chłodząca: 1…25°C (dla wody chłodzącej: obiegi otwarte)
• Gorąca woda niskiej temperatury: 1…130°C
• Gorąca woda wysokiej temperatury: do 220°C
• Woda z dodatkiem środka przeciw zamarzaniu oraz solanki: do -5…150°C (poniżej -5°C wymagane działanie opisane poniżej)
• Oleje grzewcze (na bazie oleju mineralnego): 20…220°C

Dla czynników o temperaturze poniżej -5°C (dotyczy m.in. wody z dodatkami przeciwzamarzaniowymi i solanek) należy bezwzględnie wymienić dławicę uszczelniającą trzpienia dla zaworów DN15…50 na: 4 284 8806 0.

Funkcje i działanie (zawór trójdrogowy)

Funkcja mieszania / rozdzielania

• Zawór mieszający (preferowane zastosowanie): przepływ z A i B do AB.
• Zawór rozdzielający: przepływ z AB do A i B.

Sprawdzenie działania (kierunek ruchu trzpienia)

• Wysuwanie trzpienia zaworu: kanał regulacyjny A→AB (lub AB→A) – zamykanie, obejście B→AB – otwieranie.
• Wsuwanie trzpienia zaworu: kanał regulacyjny A→AB (lub AB→A) – otwieranie, obejście B→AB – zamykanie.

Współpraca z siłownikami

VXF53.50-40 (skok zaworu 20 mm) może współpracować z siłownikami Siemens o skoku 20 mm: SAX.., SKD.., SKB...

• Maks. temperatura czynnika z siłownikami SAX..: 130°C
• Maks. temperatura czynnika z siłownikami SKD..: 150°C

Parametry techniczne związane z aplikacjami są gwarantowane tylko wtedy, gdy zawór pracuje z siłownikami Siemens przeznaczonymi do tego typoszeregu.

Szczelność (przeciek)

• Kanał regulacyjny (DN15…150): 0…0,01% wartości kvs (klasa IV)
• Obejście: 0,5…2% wartości kvs z siłownikami SKD.. / SKB.. / SKC..
• Obejście: 0…0,05% wartości kvs z siłownikami SAX.. / SAV..

Dane techniczne (wybrane dla VXF53.50-40)

• Klasa ciśnienia: PN25
• Przyłącza: kołnierzowe (typ 21, wykonanie B)
• DN: 50
• kvs: 40 m³/h
• Skok nominalny: 20 mm
• Materiał korpusu (DN15…150): EN-GJS-400-18-LT
• Trzpień zaworu / gniazdo / grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia (DN15…150): stal nierdzewna, FEPM (bez silikonu)
• Długość zabudowy zaworów kołnierzowych: DIN EN 558-1, linia 1
• Masa: 9,7 kg

Dostawa

• Zawór dostarczany jest bez przeciwkołnierzy, bez śrub i bez uszczelek.
• Zawory, siłowniki i wyposażenie dodatkowe są pakowane i dostarczane oddzielnie.

Podsumowanie

Siemens VXF53.50-40 (S55208-V152) to solidny zawór trójdrogowy kołnierzowy PN25 o średnicy DN50 i kvs 40 m³/h, przeznaczony do wymagających aplikacji grzewczych i chłodniczych. Żeliwny korpus (EN-GJS-400-18-LT), elementy wewnętrzne ze stali nierdzewnej oraz wysoki zakres temperatur pracy czynią go uniwersalnym wyborem do precyzyjnej regulacji przepływu w instalacjach HVAC.
