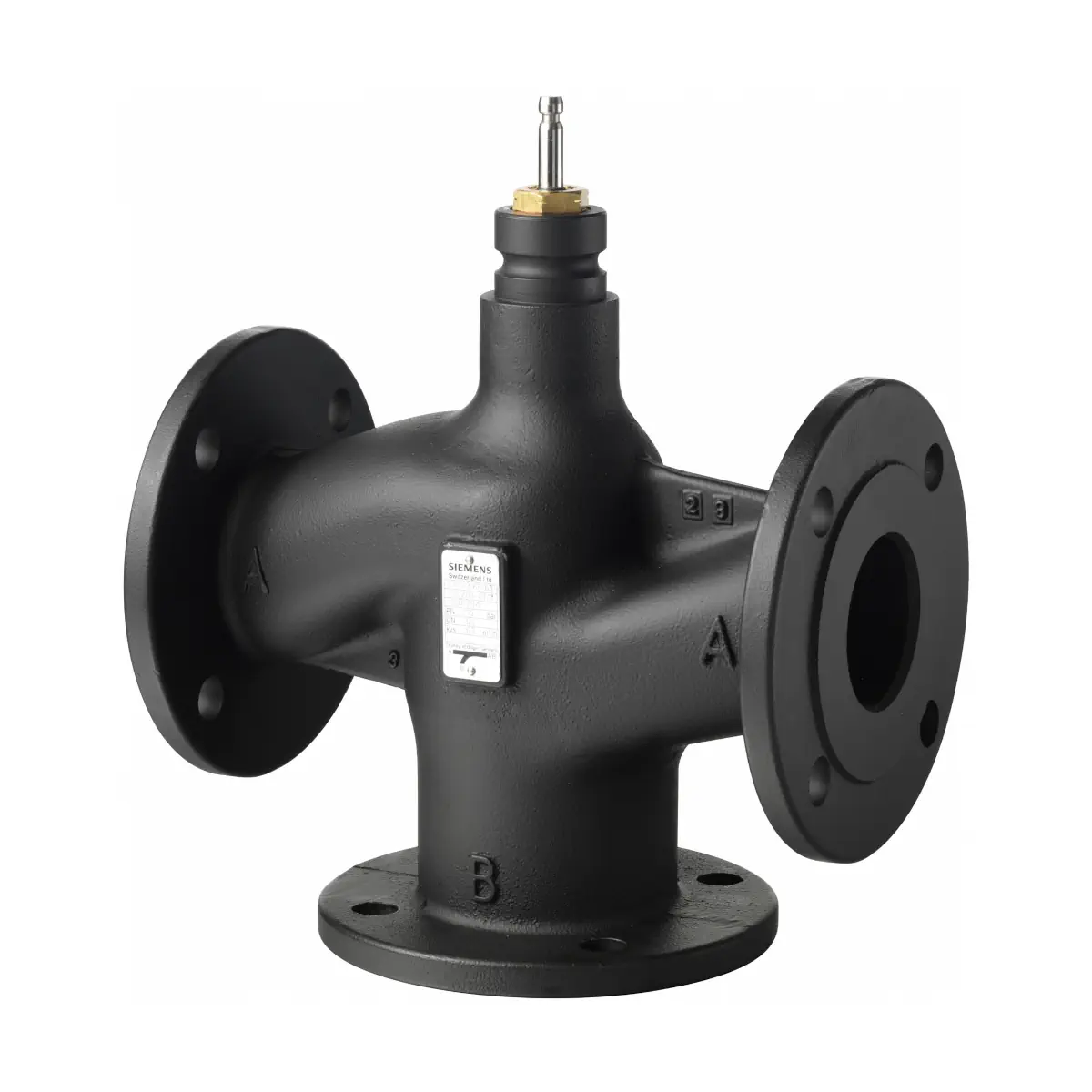

VXF53.65-63 Zawór trójdrogowy kołnierzowy z żeliwa, PN25, -20..+220 °C, skok 20/40 mm, DN65, kvs 63 m3/h

VXF53.65-63 to zawór trójdrogowy kołnierzowy serii ACVATIX™ o klasie ciśnienia PN25, przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach grzewczych i chłodniczych. Wykonanie DN65 o współczynniku kvs 63 m³/h (dla wody 5…30°C przy Δp = 100 kPa) wykorzystuje typoszereg zaworów o dużym skoku (40 mm), co ułatwia precyzyjną regulację przepływu w układach HVAC.

Najważniejsze cechy

• Producent: Siemens
• Model: VXF53.65-63
• Numer magazynowy: S55208-V153
• Typ: zawór trójdrogowy kołnierzowy
• Klasa ciśnienia: PN25
• Średnica nominalna: DN65
• kvs: 63 m³/h
• Skok nominalny zaworu: 40 mm (dla DN65)
• Kołnierz: typ 21, wykonanie B
• Iloraz szerokości zakresów (Sv): > 100 (dla DN15…150)
• Przeciek (kanał regulacyjny): DN15…150: 0…0,01% wartości kvs (klasa IV)

Zastosowanie

Zawór VXF53.65-63 jest przeznaczony do stosowania w instalacjach kotłowych, chłodniczych, wieżach chłodniczych, grupach grzewczych oraz w centralach wentylacyjnych i klimatyzacyjnych – jako zawór regulacyjny lub odcinający. Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy uwzględnić ryzyko kawitacji).

Funkcja zaworu trójdrogowego

• Zawór mieszający (preferowane zastosowanie): przepływ z A i B do AB.
• Zawór rozdzielający: przepływ z AB do A i B.

Kierunek przepływu (zalecenia)

Dla płynów preferowany jest kierunek przepływu A–AB (dla cichej pracy i wysokich wartości kvs).

Współpraca z siłownikami (skok 40 mm)

Dla zaworu VXF53.65-63 (skok nominalny 40 mm) przewidziana jest współpraca z siłownikami:

• SAV.. – siłowniki elektromechaniczne (40 mm)
• SKC.. – siłowniki elektrohydrauliczne (40 mm)

Dopuszczalne różnice ciśnień (dla funkcji mieszania)

• Z siłownikiem SAV..: Δps = 400 kPa, Δpmax = 100 kPa
• Z siłownikiem SKC..: Δps = 650 kPa, Δpmax = 200 kPa

Medium i zakres temperatur

• Temperatura czynnika (ogólnie): -20…220°C
• Woda z dodatkiem środka przeciw zamarzaniu / solanki: standardowo do -5…150°C
• Przy temperaturach czynnika poniżej -5°C dla DN65…150 należy bezwzględnie wymienić dławicę uszczelniającą trzpienia na 467956290; z tą dławicą zawór może być stosowany do wody, wody z dodatkami przeciwzamarzaniowymi i solanek w zakresie -20…150°C.
• Oleje grzewcze: 20…220°C (na bazie oleju mineralnego)

Materiały wykonania

• Korpus zaworu: EN-GJS-400-18-LT (dla DN15…150)
• Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia (DN15…150): FEPM (bez silikonu)
• Dławica uszczelniająca trzpienia: stal nierdzewna

Wymiary i masa (DN65)

• Masa: 16,3 kg
• Wymiary kołnierza: ØD 185 mm, ØD1 118 mm, ØD2 19 mm (8x)
• Długości: L1 290 mm, L2 145 mm
• ØK: 145 mm
• H1 / H2: 115 mm / 231,5 mm
• Wysokość H (z siłownikiem): SAV.. 580 mm, SKC.. 690 mm
• ØD3 (wewnętrzny otwór przyłącza obejścia): 86 mm

Wskazówki do projektowania i montażu

• Miejsce montażu: preferowany montaż na powrocie (niższa temperatura i mniejsze obciążenie dławicy trzpienia).
• Filtr / odmulacz: zalecany przed zaworem w celu ochrony przed zanieczyszczeniami.
• Kawitacja: możliwość ograniczenia przez redukcję różnicy ciśnień na zaworze (zależnie od temperatury czynnika i ciśnienia statycznego).
• Uruchomienie: zawór uruchamiać dopiero po prawidłowym zamontowaniu siłownika; trzpień siłownika i trzpień zaworu muszą być sztywno połączone we wszystkich położeniach.

Dostawa

• Zawory dostarczane są bez przeciwkołnierzy, bez śrub i bez uszczelek.

Podsumowanie

Siemens VXF53.65-63 to solidny, trójdrogowy zawór kołnierzowy PN25 o parametrach DN65 / kvs 63 m³/h i skoku 40 mm, zaprojektowany do wymagających zastosowań w instalacjach grzewczych i chłodniczych. Obsługuje typowe media wodne oraz oleje grzewcze, a dzięki współpracy z siłownikami SAV.. i SKC.. może pełnić funkcję zaworu mieszającego (preferowanie) lub rozdzielającego w nowoczesnych układach HVAC.
