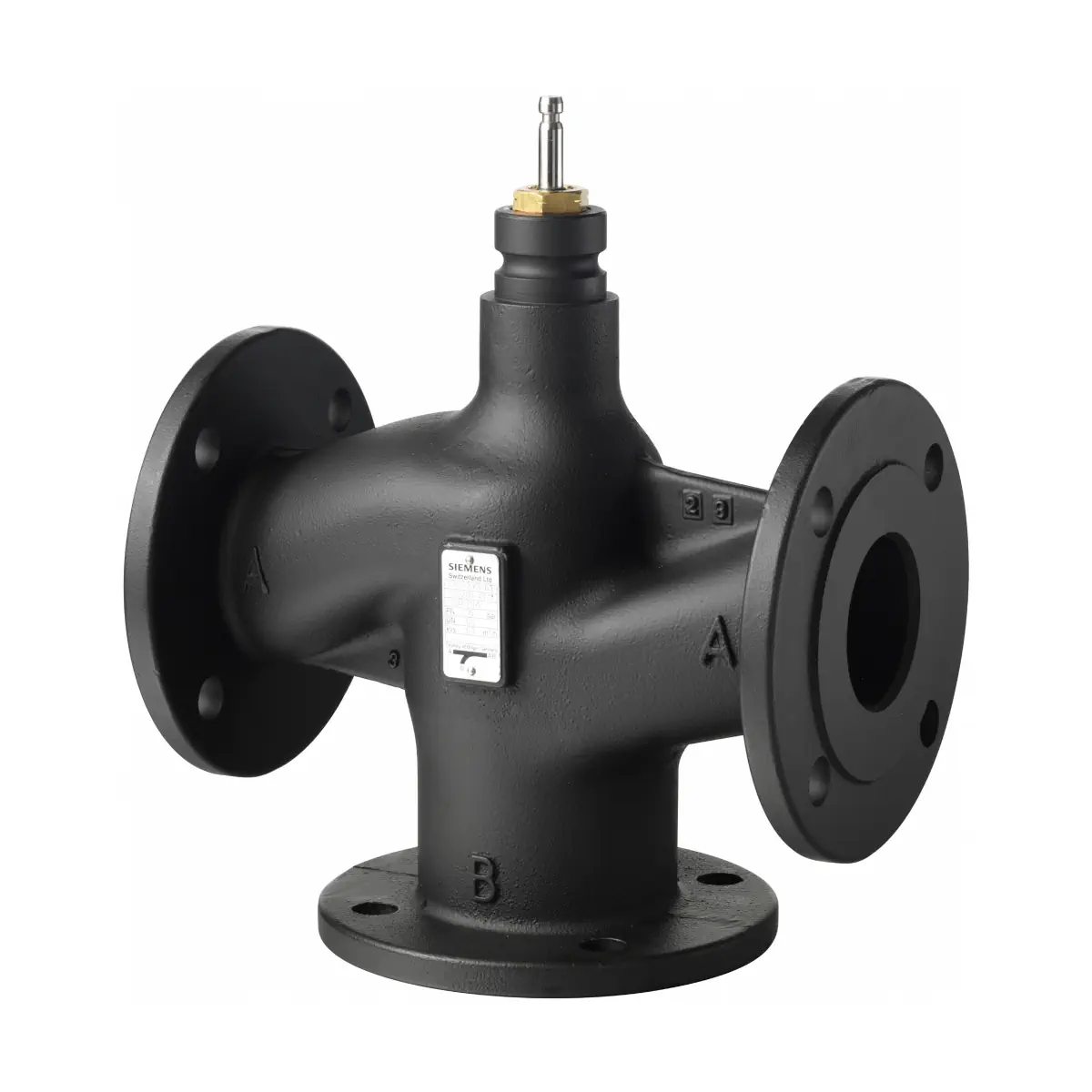

VXF53.80-100 Zawór trójdrogowy kołnierzowy z żeliwa, PN25, -20..+220 °C, skok 20/40 mm, DN80, kvs 100 m3/h

VXF53.80-100 to zawór trójdrogowy kołnierzowy z serii Siemens ACVATIX™, przeznaczony do zastosowań HVAC jako zawór regulacyjny lub odcinający w instalacjach grzewczych i chłodniczych. Wykonanie PN25 z przyłączami kołnierzowymi oraz DN80 i kvs 100 m³/h sprawia, że model ten dobrze sprawdza się w układach o większych przepływach, m.in. w centralach wentylacyjnych i klimatyzacyjnych, grupach grzewczych oraz instalacjach kotłowych i chłodniczych (również w obiegach otwartych – z uwzględnieniem ryzyka kawitacji).

Najważniejsze cechy

• Producent: Siemens
• Model: VXF53.80-100
• Numer magazynowy: S55208-V154
• Typ: zawór trójdrogowy kołnierzowy (mieszający / rozdzielający)
• Klasa ciśnienia: PN25
• Średnica nominalna: DN80
• Współczynnik przepływu: kvs 100 m³/h
• Skok nominalny: 40 mm (dla DN65 i większych)
• Kołnierz: typ 21, wykonanie B
• Temperatura czynnika (zawór): -20…220°C (należy uwzględnić ograniczenia temperaturowe zastosowanego siłownika)
• Korpus zaworu: żeliwo sferoidalne EN-GJS-400-18-LT
• Trzpień zaworu, gniazdo, grzybek: stal nierdzewna
• Dławica uszczelniająca trzpienia (DN15…150): FEPM (bez silikonu) + elementy ze stali nierdzewnej
• Przeciek – kanał regulacyjny (DN15…150): 0…0,01% wartości kvs (klasa IV)
• Przeciek – obejście: 0,5…2% wartości kvs z SKD.., SKB.., SKC..; 0…0,05% wartości kvs z SAX.., SAV..
• Masa: 20,6 kg

Zastosowanie

VXF53.80-100 jest przeznaczony do pracy jako zawór regulacyjny lub odcinający w instalacjach:

• kotłowych oraz ciepłowniczych,
• chłodniczych (w tym wieżach chłodniczych),
• grupach grzewczych,
• centralach wentylacyjnych i klimatyzacyjnych.

Może pracować w zamkniętych lub otwartych obiegach hydraulicznych (należy zwrócić uwagę na zjawisko kawitacji).

Funkcje i działanie (zawór trójdrogowy)

Funkcja mieszania i rozdzielania

• Zawór mieszający (preferowane zastosowanie): przepływ z A i B do AB.
• Zawór rozdzielający: przepływ z AB do A i B.

Zmiana położenia (kontrola kanału regulacyjnego i obejścia)

Wskazania dla kanału regulacyjnego A→AB lub AB→A oraz obejścia B→AB:

• Wysuwanie trzpienia zaworu: kanał regulacyjny zamykanie, obejście otwieranie.
• Wsuwanie trzpienia zaworu: kanał regulacyjny otwieranie, obejście zamykanie.

Charakterystyka przepływu

• Kanał regulacyjny A–AB: 0…30% liniowa, 30…100% stałoprocentowa (ngl = 3 wg VDI / VDE 2173).
• Obejście B–AB: 0…100% liniowa.
• Oznaczenia króćców: AB = stały przepływ, A = zmienny przepływ, B = obejście (zmienny przepływ).

Dopuszczalne czynniki (wybrane) i uwagi temperaturowe

• Woda zimna / chłodząca: m.in. 1…25°C (dla wody chłodzącej – obiegi otwarte).
• Woda gorąca: do 220°C (zależnie od aplikacji).
• Woda z dodatkiem środka przeciw zamarzaniu oraz solanki: do -20…150°C (dla temperatur poniżej -5°C wymagane jest zastosowanie odpowiedniej dławicy uszczelniającej trzpienia – patrz niżej).
• Oleje grzewcze: 20…220°C (na bazie oleju mineralnego).
• Woda demineralizowana i dejonizowana: nie przewidziana do stosowania.

Wyposażenie dodatkowe (opcjonalne)

• ASZ6.6 (S55845-Z108) – podgrzewacz trzpienia, wymagany do czynników o temperaturze < 0°C.
• Dla zaworów V..F53.. DN65…150 (w tym DN80) z podgrzewaczem trzpienia i czynnikami o temperaturze poniżej -5°C należy bezwzględnie wymienić dławicę uszczelniającą trzpienia na 4 679 5629 0.

Współpraca z siłownikami

• Zawór może współpracować z siłownikami o skoku 40 mm, m.in. SAV.. (elektromechaniczne) oraz SKC.. (elektrohydrauliczne).
• Dla siłowników SAV.. maksymalna temperatura czynnika wynosi 130°C (ograniczenie wynikające z siłownika).

Dane techniczne (skrót)

• PN: 25
• DN: 80
• kvs: 100 m³/h
• Skok nominalny: 40 mm
• Temperatura czynnika (zawór): -20…220°C
• Materiały: korpus EN-GJS-400-18-LT; elementy wewnętrzne (trzpień/gniazdo/grzybek) stal nierdzewna; uszczelnienie trzpienia FEPM (bez silikonu) dla DN15…150
• Przeciek kanału regulacyjnego (DN15…150): 0…0,01% kvs (klasa IV)
• Masa: 20,6 kg

Montaż i uruchomienie (praktyczne wskazówki)

• Preferowany montaż: na powrocie (niższa temperatura czynnika zmniejsza obciążenie dławicy trzpienia).
• Ochrona instalacji: zalecany filtr zanieczyszczeń lub odmulacz przed zaworem.
• Uruchomienie: zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika; należy upewnić się, że trzpień siłownika i trzpień zaworu są sztywno połączone we wszystkich położeniach.

Podsumowanie

Siemens VXF53.80-100 (DN80, kvs 100 m³/h) to solidny zawór trójdrogowy kołnierzowy PN25 o skoku 40 mm, przeznaczony do regulacji przepływu w wymagających instalacjach grzewczych i chłodniczych. Wysokiej klasy materiały, niska nieszczelność kanału regulacyjnego (klasa IV) oraz możliwość pracy w szerokim zakresie temperatur czynnika czynią go sprawdzonym wyborem do aplikacji HVAC, gdzie liczy się stabilna regulacja i trwałość.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt podlega dyrektywie ciśnieniowej 2014/68/UE. Dla wykonania VXF53.80-100 (DN80) dla grupy płynów 2 przewidziano oznakowanie CE.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi przepisami dotyczącymi poszczególnych materiałów i elementów urządzenia.
• Montaż, uruchomienie i serwis mogą być wykonywane wyłącznie przez wykwalifikowany personel.
• Montaż wykonywać bez podłączonego zasilania. Przed pracami serwisowymi wyłączyć pompę i odłączyć zasilanie elektryczne.
• Przed demontażem lub serwisem zamknąć zawory odcinające, całkowicie zredukować ciśnienie w instalacji i odczekać do całkowitego ostygnięcia instalacji. W razie potrzeby odłączyć przewody elektryczne.
• Nie dotykać gorących elementów bez zastosowania odpowiednich środków ochrony. Kontakt z nagrzanymi częściami może spowodować oparzenia.
• Zaworu nie wolno używać jako punktu stałego lub elementu do przenoszenia obciążeń montażowych instalacji.
• Przed montażem usunąć zanieczyszczenia, pozostałości spawu i inne ciała obce z zaworu oraz rurociągów. Przed zaworem należy zastosować filtr zanieczyszczeń lub odmulacz.
• Urządzenie należy montować wyłącznie w dopuszczalnych pozycjach montażu zgodnie z dokumentacją producenta. Nie montować siłownika pod zaworem. Należy zapewnić wymagane odcinki proste rurociągu: co najmniej 0,4 m lub minimum 10 x DN.
• Zawór można uruchamiać tylko po prawidłowym zamontowaniu siłownika. Zawory odcinające instalacji wolno otworzyć dopiero po właściwym zamontowaniu siłownika.
• Należy upewnić się, że trzpień siłownika i trzpień zaworu są sztywno połączone we wszystkich położeniach roboczych.
• Instalację wolno napełniać tylko przy całkowicie otwartych zaworach.
• Nie izolować termicznie uchwytu siłownika; należy zapewnić swobodną cyrkulację powietrza.
• Model VXF53.80-100 jest zaworem trójdrogowym do płynów. Dopuszczalne czynniki i zakresy pracy należy bezwzględnie ograniczyć do wartości podanych przez producenta dla tego modelu.
• Dla tego modelu dopuszczalna temperatura czynnika wynosi od -20 °C do 220 °C, z zastrzeżeniem zgodności medium z dokumentacją producenta.
• Przy pracy z wodą z dodatkiem środka przeciwzamarzaniowego lub solanką w temperaturze poniżej -5 °C należy bezwzględnie zastosować podgrzewacz trzpienia ASZ6.6 oraz wymienić dławicę uszczelniającą trzpienia na numer 4 679 5629 0. Z tą dławicą zawór może pracować w zakresie od -20 °C do 150 °C.
• Przy pracy z czynnikami o temperaturze 0 °C lub niższej wymagane jest zastosowanie podgrzewacza trzpienia ASZ6.6.
• Należy unikać kawitacji poprzez odpowiedni dobór zaworu i ograniczenie różnicy ciśnienia zgodnie z dokumentacją producenta.
• Połączenia kołnierzowe należy montować z użyciem odpowiedniej uszczelki oraz dokręcać śruby krzyżowo w trzech etapach: 25%, 50% i 100% maksymalnego momentu dokręcania. Po osiągnięciu temperatury roboczej należy ponownie dokręcić śruby momentem maksymalnym przewidzianym dla DN80 i PN25.
• Parametry techniczne i bezpieczeństwo pracy są gwarantowane wyłącznie przy stosowaniu siłowników Siemens wskazanych przez producenta jako urządzenia współpracujące dla tego modelu. Zastosowanie siłowników innych producentów powoduje utratę gwarancji.
