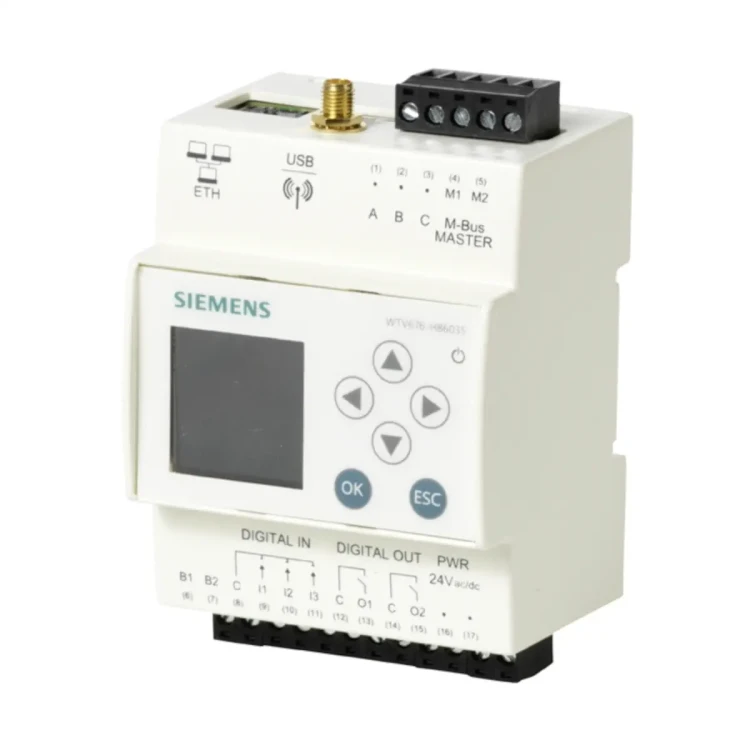

WTV676-HB6035 Web serwer M-bus do odczytu liczników przez Ethernet lub Internet przy pomocy przeglądarki, rejestruje dane z liczników oraz ich stany i alarmy, wysyła raporty na adres e-mail lub serwer FTP

WTV676-HB6035 to serwer WWW dla M-bus firmy Siemens, przeznaczony do odczytu przewodowych oraz bezprzewodowych urządzeń M-bus przez Ethernet lub Internet z poziomu przeglądarki. Urządzenie może zasilać i obsłużyć do 20 przewodowych urządzeń M-bus podłączonych bezpośrednio, a także tworzyć system do 500 logicznych urządzeń M-bus (2 linie po 250) oraz do 2 500 urządzeń bezprzewodowych (przez konwertery RF). WTV676-HB6035 umożliwia lokalny odczyt danych, uproszczony odczyt na miejscu przez WLAN, zdalny dostęp (WTV Remote Access) oraz integrację z Synco IC-Cloud w celu obsługi danych rozliczeniowych, trendów i alarmów.

Najważniejsze cechy

• Producent: Siemens
• Model / typ: WTV676-HB6035
• Numer zamówieniowy: S55563-F150
• Zastosowanie: odczyt urządzeń M-bus (przewodowych i bezprzewodowych) przez przeglądarkę via Ethernet / Internet
• Urządzenia M-bus podłączone bezpośrednio: do 20 (20 jednostkowych obciążeń M-bus)
• System przewodowy M-bus: do 500 logicznych urządzeń M-bus (2 linie po 250)
• Rozszerzenie przewodowego M-bus: do 6 równolegle podłączonych konwerterów poziomów na linię
• System bezprzewodowy: do 23 konwerterów RF, każdy do 500 urządzeń bezprzewodowych
• Maksymalna liczba urządzeń bezprzewodowych: do 2 500
• Odczyt lokalny: PC / przeglądarka przez Ethernet
• Odczyt na miejscu: uproszczony odczyt przez WLAN (telefon / tablet)
• Zdalny odczyt: WTV Remote Access + dostęp WWW „z dowolnego miejsca”
• Integracja chmurowa: Synco IC-Cloud (dane rozliczeniowe, trendy i alarmy)
• Wejścia/wyjścia: 3 wejścia cyfrowe, 2 wyjścia przekaźnikowe (ręczne przełączanie wyjść z poziomu WWW)
• Rejestracja zdarzeń i alarmów: log zdarzeń + powiadomienia e-mail (zależnie od konfiguracji)
• Archiwizacja danych: do 10 lat (ostatnie 6 miesięcy: zapis wg ustawień; po 6 miesiącach: 1 wartość na punkt danych na miesiąc)
• Ochrona: zabezpieczenie przed zwarciami i przepięciami

Zastosowanie

WTV676-HB6035 służy do odczytu urządzeń:

• podłączonych bezpośrednio do serwera WWW,
• podłączonych przez konwertery poziomów (rozbudowa przewodowego M-bus),
• podłączonych przez konwertery RF (odczyt urządzeń bezprzewodowych Wireless M-bus).

Serwer rejestruje dane z urządzeń, może je przetwarzać, a także okresowo wysyłać raporty z danymi urządzeń do odbiorcy e-mail lub na serwer FTP. Może również wysyłać wiadomości e-mail w przypadku zdarzeń i alarmów.

Odczyt urządzeń przewodowych M-bus

Podłączenie bezpośrednie (do 20 urządzeń)

• Do 20 przewodowych urządzeń M-bus można podłączyć bezpośrednio do zacisków M1/M2 serwera.
• Polaryzacja przewodu M-bus nie ma znaczenia.
• Dozwolone topologie: linia, magistrala, gwiazda, drzewo (oraz kombinacje); topologia pierścienia jest niedozwolona.

Rozbudowa przez konwertery poziomów

• Na każdej linii można równolegle podłączyć do 6 konwerterów poziomów.
• Serwer komunikuje się z kolejnymi konwerterami przez interfejs RS-232 (zaciski A, B, C).
• System przewodowy może tworzyć konfigurację do 500 logicznych urządzeń M-bus (2 linie po 250).
• Maksymalna liczba odczytywanych urządzeń (przewodowych): 380 obciążeń M-bus lub 500 logicznych urządzeń M-bus.

Odczyt urządzeń bezprzewodowych (Wireless M-bus)

• System bezprzewodowy jest realizowany przez dodatkowe konwertery RF komunikujące się z serwerem w sieci mesh (backbone RF).
• Minimalna konfiguracja do odczytu urządzeń bezprzewodowych: 1 serwer WTV676-HB6035 + 1 konwerter RF.
• Do jednego serwera można podłączyć do 23 konwerterów RF.
• Jeden konwerter RF obsługuje do 500 urządzeń bezprzewodowych.
• Maksymalna liczba urządzeń bezprzewodowych odczytywanych przez serwer: 2 500.

Odczyt sterowników ciepła sieciowego (RVD2..) przez M-bus

WTV676-HB6035 umożliwia odczyt sterowników ciepła sieciowego oraz liczników ciepła w węzłach cieplnych przez M-bus. Punkty danych sterowników mogą być odczytywane i zapisywane (read/write).

• Maksymalnie: do 250 sterowników RVD2.. na linię (co odpowiada do 500 na serwer przy 2 liniach).
• Funkcja Backup/Restore: możliwość odtworzenia wcześniejszych ustawień sterownika, a także przeniesienia ustawień na drugi sterownik tego samego typu (w tej samej aplikacji).
• Zalecenie okablowania: sterowniki na jednej linii, liczniki na drugiej (sterowniki generują większy ruch danych).
• Uwaga eksploatacyjna: gdy liczniki i sterowniki są na tej samej linii, urządzenia należy zasilać bez baterii (AC/DC 24 V, AC 230 V), ponieważ częste odczyty sterowników mogą skracać żywotność baterii liczników.

Obsługiwane sterowniki (odczyt)

• RVD230-A, RVD230-C
• RVD235
• RVD240
• RVD245
• RVD250
• RVD255
• RVD260
• RVD265

Dostęp lokalny, WLAN i zdalny dostęp

Odczyt przez Ethernet / przeglądarkę

• Dane i pliki logów są dostępne lokalnie przez Ethernet lub zdalnie przez Internet z poziomu przeglądarki.

Odczyt na miejscu przez WLAN

• W celu uproszczenia odczytu na obiekcie serwer może być obsługiwany przez telefon lub tablet przez WLAN, a dane mogą zostać pobrane na urządzenie mobilne.
• WLAN: 2.4 GHz, standard 802.11 b/g/n.

WTV Remote Access

• Urządzenie posiada usługę WTV Remote Access do uproszczenia zdalnego dostępu.
• Wymagane jest połączenie z Internetem doprowadzone do serwera przewodem Ethernet.
• Adres URL ma postać: www.wtv676.siemens-info.com/<numer_seryjny> (np. .../ev00000001).

Integracja z Synco IC-Cloud

• Możliwa jest integracja z Synco IC-Cloud poprzez rejestrację serwera kluczem aktywacyjnym.
• Okresowe przesyłanie do chmury: dane rozliczeniowe, dane trendów oraz alarmy (wg ustawień).
• Możliwość zarządzania wieloma serwerami WWW w ramach jednego konta Synco IC.

Wejścia/wyjścia i rejestracja zdarzeń

• Wejścia cyfrowe: 3 (detekcja styku), napięcie DC 2.2 V, prąd przy zamkniętym styku 0.4 mA.
• Progi wejść: OFF: rezystancja między zaciskiem 8 a 9/10/11 > 6 kΩ; ON: rezystancja między zaciskiem 8 a 9/10/11 < 3 kΩ.
• Wyjścia cyfrowe: 2 przekaźniki, maks. obciążenie styków:
  • 5 A @ AC/DC 30 V (obciążenie rezystancyjne)
  • 2 A @ AC/DC 30 V (obciążenie indukcyjne cosφ = 0.4)
• Rejestracja zmian stanu: zmiany na wejściach/wyjściach mogą być zapisywane w logu zdarzeń i/lub wysyłane e-mailem (wg konfiguracji).
• Sterowanie ręczne: oba wyjścia mogą być ręcznie przełączane z poziomu obsługi WWW.

Złącza i zaciski

• Ethernet: port Ethernet (dostęp WWW lokalny i zdalny)
• USB: złącze USB (brak funkcji)
• Złącze anteny: do zastosowań bezprzewodowych
• RS-232 (zaciski A, B, C): do podłączenia kolejnych konwerterów poziomów (A = RX, B = TX, C = GND)
• M-bus (zaciski M1, M2): podłączenie urządzeń M-bus (maks. 20 bezpośrednio) oraz kolejnych konwerterów
• Zasilanie (zaciski 16, 17): AC/DC 24 V
• Wyjście przekaźnikowe 1 (zaciski 12, 13): maks. AC/DC 30 V
• Wyjście przekaźnikowe 2 (zaciski 14, 15): maks. AC/DC 30 V
• Wejścia cyfrowe (zaciski 9, 10, 11) + odniesienie (8): 3 wejścia + wspólny
• Zaciski 6 i 7: nieużywane (nie podawać napięcia)

Dane techniczne

• Zasilanie: AC/DC 24 V ±10% (SELV), 50/60 Hz
• Maks. pobór mocy: 14.5 W, 15 VA
• Podtrzymanie RTC: bateria litowa CR2032 (wymienna); praca bateryjna łącznie 5 lat, nieużywana 7 lat
• Ethernet: 10/1000Base-TX (IEEE 802.3), do 100 MBit/s, Auto MDI-X
• M-bus: adresowanie pierwotne lub wtórne; prędkość 300 / 2400 / 9600 baud
• Maks. dopuszczalna częstotliwość odczytu: typowo dwa razy dziennie
• Protokoły M-bus: EN 13757-2/-3 oraz EN 1434-3
• Wireless M-bus: EN 13757-4 (warstwa fizyczna i łącza; tryby C, S, T), EN 13757-3 (warstwa aplikacji)
• Backbone RF (mesh): 868.00...870.00 MHz
• Zasilanie magistrali M-bus: min. 24 V, max. 42 V; prąd zasilania magistrali max. 30 mA
• Ochrona przed zwarciami: tak
• Stopień ochrony obudowy: IP20
• Klasa ochronności: III (EN 62368-1)
• Materiał i kolor obudowy: PC + ASA, RAL 9010 (biały)
• Wymiary (D x S x W): 110 x 71 x 62 mm
• Masa: 0.207 kg (z instrukcjami montażu)

Montaż i warunki pracy

• Montaż: na szynie DIN 35 mm (EN 60715)
• Temperatura pracy: -25...+55 °C
• Wilgotność (praca): 5...95% r.h.
• Temperatura transportu i składowania: -25...+65 °C

Kompatybilne akcesoria (rozbudowa systemu)

• Konwerter poziomów M-bus 60: WTV531-GA5060
• Konwerter poziomów M-bus 250: WTX631-GA0090
• Konwerter RF: WTX660-E05060

Podsumowanie

Siemens WTV676-HB6035 to wszechstronny serwer WWW dla M-bus do instalacji rozliczania mediów i alokacji kosztów energii: obsługuje odczyt przewodowy (do 20 urządzeń bezpośrednio, system do 500 logicznych urządzeń) oraz bezprzewodowy (do 2 500 urządzeń). Dostęp przez przeglądarkę, WLAN na miejscu, zdalny dostęp WTV Remote Access, wejścia/wyjścia cyfrowe oraz integracja z Synco IC-Cloud czynią go kompletnym narzędziem do gromadzenia danych, trendów i alarmów w nowoczesnych instalacjach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami UE).
• Nie wyrzucać z odpadami komunalnymi. Urządzenie należy utylizować jako zużyty sprzęt elektryczny i elektroniczny zgodnie z lokalnymi przepisami. Zużyte baterie przekazywać do wyznaczonych punktów zbiórki.
• Urządzenie przeznaczone wyłącznie do montażu w pomieszczeniach zamkniętych. Stopień ochrony IP20.
• Montaż, podłączenie, uruchomienie i serwis mogą wykonywać wyłącznie wykwalifikowani i odpowiednio przeszkoleni specjaliści, zgodnie z dokumentacją producenta oraz lokalnymi przepisami.
• Przed rozpoczęciem instalacji nie podłączać zasilania do urządzenia. Przed wszelkimi pracami montażowymi i serwisowymi należy odłączyć zasilanie.
• Urządzenie jest zasilane napięciem AC/DC 24 V ±10% (SELV). Należy stosować wyłącznie właściwe źródło zasilania o parametrach zgodnych z dokumentacją producenta.
• Połączenie elektryczne musi być zabezpieczone bezpiecznikiem lub wyłącznikiem nadprądowym zgodnie z dokumentacją i lokalnymi przepisami.
• Brak wewnętrznego zabezpieczenia linii zasilających odbiorniki zewnętrzne może powodować ryzyko pożaru lub obrażeń przy zwarciu. Przekroje przewodów oraz zabezpieczenia należy dobrać zgodnie z lokalnymi przepisami.
• Zaciski (6) i (7) nie są używane. Nie wolno podawać napięcia na te zaciski.
• Wyjścia cyfrowe przekaźnikowe mogą pracować wyłącznie w dopuszczalnym zakresie obciążenia: maks. 5 A przy AC/DC 30 V dla obciążenia rezystancyjnego oraz 2 A przy AC/DC 30 V dla obciążenia indukcyjnego.
• Wejścia cyfrowe są przeznaczone do podłączania styków bezpotencjałowych. Podłączenia należy wykonywać wyłącznie zgodnie ze schematem producenta.
• Urządzenie montować na szynie DIN 35 mm zgodnie z dokumentacją producenta.
• W instalacji przewodowego M-bus dozwolone są topologie liniowa, magistralowa, gwiazdy i drzewa lub ich kombinacje. Topologia pierścieniowa jest niedozwolona.
• Przy podłączaniu liczników M-bus i regulatorów RVD do tego samego systemu zaleca się rozdzielenie ich na osobne linie. W przypadku pracy na jednej linii urządzenia należy zasilać bez użycia baterii, aby uniknąć skrócenia żywotności baterii.
• Przed uruchomieniem aplikacji bezprzewodowej należy zamontować dostarczoną antenę zgodnie z instrukcją producenta.
• Urządzenia nie należy podłączać bezpośrednio do Internetu. Producent wymaga pracy za zabezpieczeniem sieciowym/firewallem oraz stosowania aktualnych ustawień bezpieczeństwa i aktualizacji oprogramowania.
• Urządzenie zawiera baterię podtrzymania zegara czasu rzeczywistego typu CR2032. Wymianę należy wykonywać ostrożnie i zgodnie z dokumentacją producenta.
