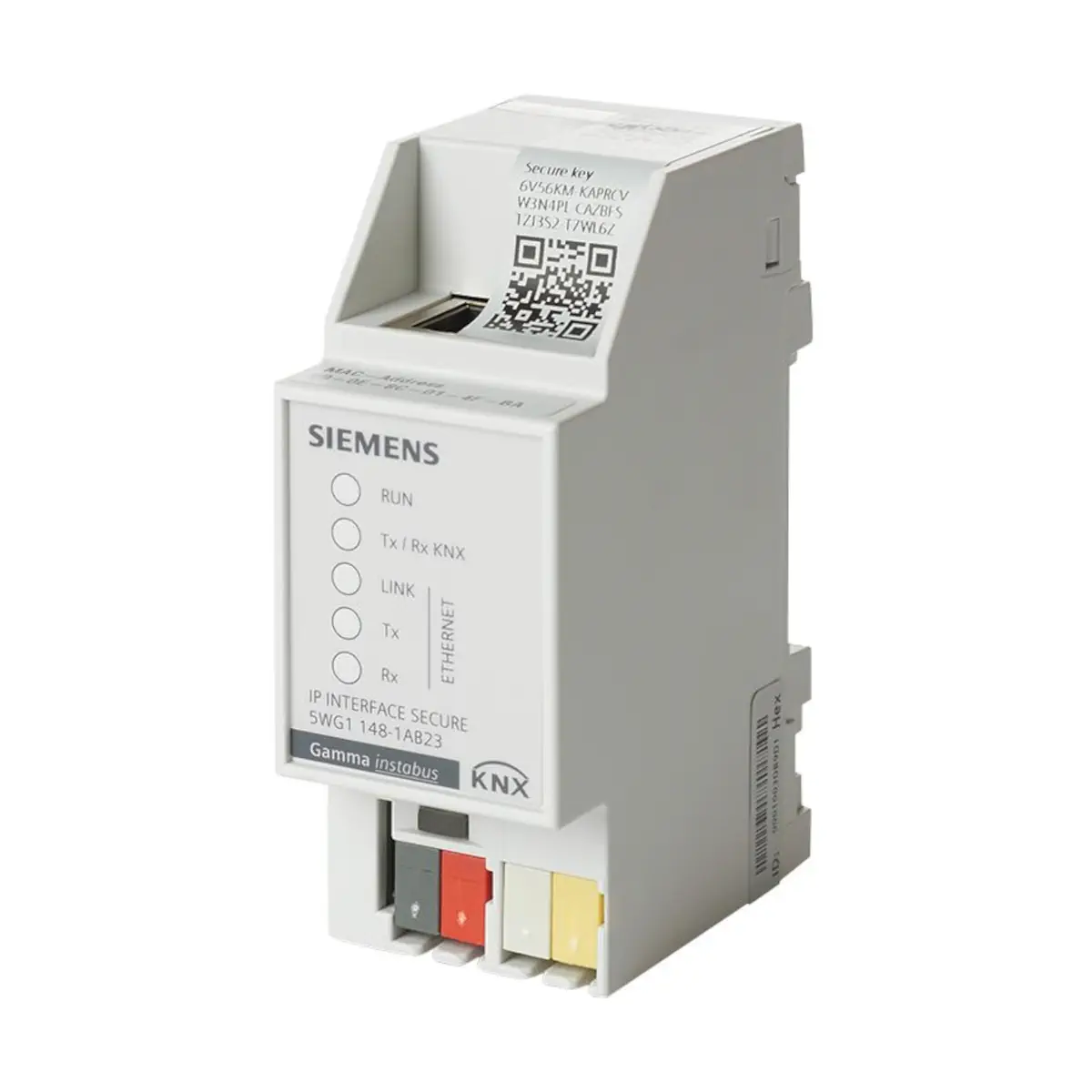

5WG1148-1AB23 N 148/23 Interfejs IP

Siemens GAMMA instabus N 148/23 to szynowy interfejs KNXnet/IP Secure, przeznaczony do komunikacji pomiędzy urządzeniami KNX a komputerem PC lub innymi urządzeniami z interfejsem Ethernet, a także do zdalnego dostępu do instalacji KNX. Urządzenie pracuje w standardzie KNXnet/IP i umożliwia bezpośredni dostęp do magistrali KNX z poziomu sieci IP (tunneling), z obsługą zabezpieczeń KNX IP Secure.

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: N 148/23
• Opis: IP Interface Secure
• Numer katalogowy (order number): 5WG1 148-1AB23
• Standard komunikacji: KNXnet/IP (Core v2, Tunneling v2, Device Management, IP Secure, Data Security)
• Zastosowanie: komunikacja KNX ↔ IP (PC/urządzenia Ethernet) oraz zdalny dostęp do instalacji KNX
• Liczba jednoczesnych połączeń: do 5 równoczesnych połączeń KNXnet/IP tunneling
• Interfejs sieciowy: RJ-45 (IP via 10 lub 100BaseT – zależnie od przełącznika)
• Sygnalizacja LED: gotowość pracy, komunikacja KNX oraz komunikacja IP (Ethernet)
• Konfiguracja: łatwa i bezpieczna konfiguracja w ETS (obsługa secure commissioning)
• Gniazdo SD: slot na kartę SD (niewykorzystywany)

Zastosowanie

N 148/23 jest urządzeniem do montażu na szynie DIN w rozdzielnicach. Umożliwia dostęp do magistrali KNX/EIB poprzez sieć danych wykorzystującą protokół IP, co ułatwia integrację z systemami wizualizacji oraz systemami zarządzania budynkiem.

• Miejsce instalacji: wnętrza, suche pomieszczenia
• Montaż: w rozdzielnicach lub małych obudowach na szynach DIN EN 60715-TH35

Funkcje i komunikacja

KNXnet/IP (tunneling) i dostęp zdalny

• Bezpośredni dostęp do instalacji KNX z dowolnego punktu w sieci IP (KNXnet/IP tunneling).
• Możliwość wykorzystania infrastruktury sieciowej do zdalnego dostępu do instalacji KNX, także gdy PC i router IP nie są bezpośrednio połączone.
• Do 5 jednoczesnych połączeń (zdalnych dostępów) jest możliwych równocześnie.

Bezpieczeństwo: KNX IP Secure

• Obsługa standardu KNX IP Secure.
• Zabezpieczony dostęp wyłącznie dla uwierzytelnionych urządzeń.
• Secure commissioning poprzez ETS z użyciem certyfikatu urządzenia (FDSK – Factory Default Setup Key).
• Na obudowie znajduje się kod QR certyfikatu (dostępna także odklejana kopia dla łatwiejszego uruchomienia).
• Możliwe jest również uruchomienie niezabezpieczone (bez KNX IP Secure) – wówczas urządzenie działa jak typowe urządzenia KNX bez IP Secure.

Złącza, elementy obsługi i sygnalizacja

• Złącze KNX: bezśrubowe zaciski magistrali KNX (czarny/czerwony).
• Złącze sieciowe: RJ-45 do podłączenia do sieci Ethernet.
• Zaciski zasilania dodatkowego: bezśrubowe (biały/żółty) – zasilanie urządzenia, gdy nie jest zasilane przez PoE.
• Przycisk Learn / tryb uczenia: krótkie naciśnięcie (< 1 s) – wyświetlenie statusu (LED świeci = aktywne); bardzo długie naciśnięcie (> 20 s) – reset do ustawień fabrycznych (LED zaczyna migać po 20 s).
• LED Ethernet: Rx (odbiór danych), Tx (wysyłanie danych), LINK (połączenie przez RJ-45).
• LED KNX: Tx/Rx KNX (wysyłanie/odbiór telegramów KNX).
• LED RUN: świeci, gdy zasilanie jest dostępne i urządzenie jest gotowe do pracy.

Zasilanie

• Power over Ethernet (PoE): DC 48 V (zgodnie z IEEE 802.3af), maks. 1,7 W.
• Zasilanie zewnętrzne (alternatywnie): AC/DC 24 V (AC 16…24 V, DC 16…30 V), maks. 1,7 W (57 mA przy DC 24 V).
• Zasilanie z KNX: możliwe z napięcia magistrali (niedławione, DC 29 V); szyna KNX: DC 24 V (DC 21…30 V), pobór z KNX: 4 mA.
• Po podłączeniu zasilania SELV do zacisków (biały/żółty) urządzenie pobiera napięcie z tego źródła.
• Zalecane zasilacze: niedławione napięcie z zasilaczy KNX N 125.

Dane techniczne

• Interfejs sieciowy: Ethernet
• Obsługiwane protokoły IP: ARP, ICMP, IGMP, TCP/IP, UDP/IP, DHCP, AutoIP
• Strata mocy (zużycie wewnętrzne): 1,7 W
• Materiał obudowy: tworzywo sztuczne
• Masa urządzenia: ok. 100 g
• Obciążenie ogniowe: 3 MJ
• Współczynnik uszkodzeń (przy 40°C): 489 fit

Warunki środowiskowe

• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Temperatura transportu: -25…+70°C
• Wilgotność względna (bez kondensacji): 5…90% r.h.
• Odporność klimatyczna: EN 60721-3-3 klasa 3k5

Ochrona i zgodność

• Stopień ochrony: IP20
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Bezpieczeństwo elektryczne (magistrala): Safety extra low voltage
• Norma bezpieczeństwa: EN 50491-3:2010
• Normy EMC: EN 50491-5-1, EN 50491-5-2, EN 50491-5-3, EN 61000-6-1, EN 61000-6-2, EN 61000-6-3

Wymiary i montaż

• Wysokość: 90 mm
• Szerokość: 36 mm (2 HP, 1 HP = 18 mm)
• Głębokość: 61 mm
• Montaż: szyna DIN EN 60715-TH35, do instalacji stałych w rozdzielnicach (suche pomieszczenia)

Wymagania ETS

• ETS: ETS 5.7.3 i nowszy

Podsumowanie

Siemens N 148/23 IP Interface Secure to kompaktowy interfejs KNX ↔ Ethernet do montażu na szynie DIN, zapewniający KNXnet/IP tunneling (do 5 jednoczesnych połączeń) oraz wsparcie dla KNX IP Secure. Możliwość zasilania przez PoE lub zewnętrzne AC/DC 24 V, czytelna sygnalizacja LED oraz uruchomienie i zabezpieczona konfiguracja w ETS czynią go wygodnym elementem do integracji i zdalnego dostępu w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE (zgodność z wymaganiami UE).
• Urządzenie jest przeznaczone do stałych instalacji wewnętrznych, wyłącznie w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach z szyną DIN EN 60715-TH35.
• Montaż urządzenia wymaga wiedzy elektrycznej i musi być wykonywany wyłącznie przez wykwalifikowanego specjalistę, zgodnie z obowiązującymi krajowymi przepisami bezpieczeństwa.
• Nie otwierać obudowy urządzenia. Nieprawidłowa instalacja może spowodować wyłączenie zabezpieczeń elektrycznych bez możliwości łatwego rozpoznania tego przez użytkownika.
• Urządzenie należy podłączać wyłącznie do dopuszczonych źródeł zasilania: przez Power over Ethernet zgodnie z IEEE 802.3af, przez zewnętrzne zasilanie AC/DC 24 V (AC 16...24 V, DC 16...30 V) albo przez napięcie magistrali KNX DC 24 V (DC 21...30 V), zgodnie z dokumentacją producenta.
• Obwód magistrali KNX jest obwodem bezpiecznego bardzo niskiego napięcia (SELV). Podłączenia należy wykonywać zgodnie z wymaganiami dla SELV oraz dokumentacją producenta.
• Urządzenie ma stopień ochrony IP20, dlatego nie jest przeznaczone do stosowania w miejscach narażonych na wodę, skraplanie pary wodnej ani bezpośrednie działanie czynników atmosferycznych.
• Eksploatować wyłącznie w zakresie warunków środowiskowych określonych przez producenta: temperatura pracy od -5 °C do +45 °C, wilgotność względna 5–90% bez kondensacji.
• Nie dopuszczać do bezpośredniego dostępu do urządzenia z Internetu. Producent zaleca pracę wyłącznie w chronionym środowisku sieciowym oraz dodatkowe zabezpieczenie zdalnego dostępu połączeniem VPN.
• Dla bezpiecznej eksploatacji należy korzystać z trybu secure, stosować silne i różne hasła, ograniczać dostęp do sieci KNX/IP wyłącznie do uprawnionych użytkowników oraz uzgadniać uprawnienia z administratorem sieci.
• W przypadku wymiany lub kradzieży urządzenia pracującego w trybie secure należy ponownie przeprowadzić bezpieczne uruchomienie pozostałych urządzeń w sieci, zgodnie z procedurą producenta.
• Przywrócenie ustawień fabrycznych powoduje usunięcie wszystkich zapisanych parametrów i ustawień. Przed resetem należy upewnić się, że operacja jest zamierzona.
• Podczas aktualizacji danych urządzenia nie wolno przerywać zasilania.
• Zużytego urządzenia nie wolno wyrzucać z odpadami komunalnymi. Należy przekazać je do wyznaczonego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego oraz postępować zgodnie z lokalnymi przepisami.
