5WG1220-2AB21 UP 220/21 Interfejs przyciskowy‚ 2 wejścia bezpotencjałowe‚ wyjście do kontroli LED

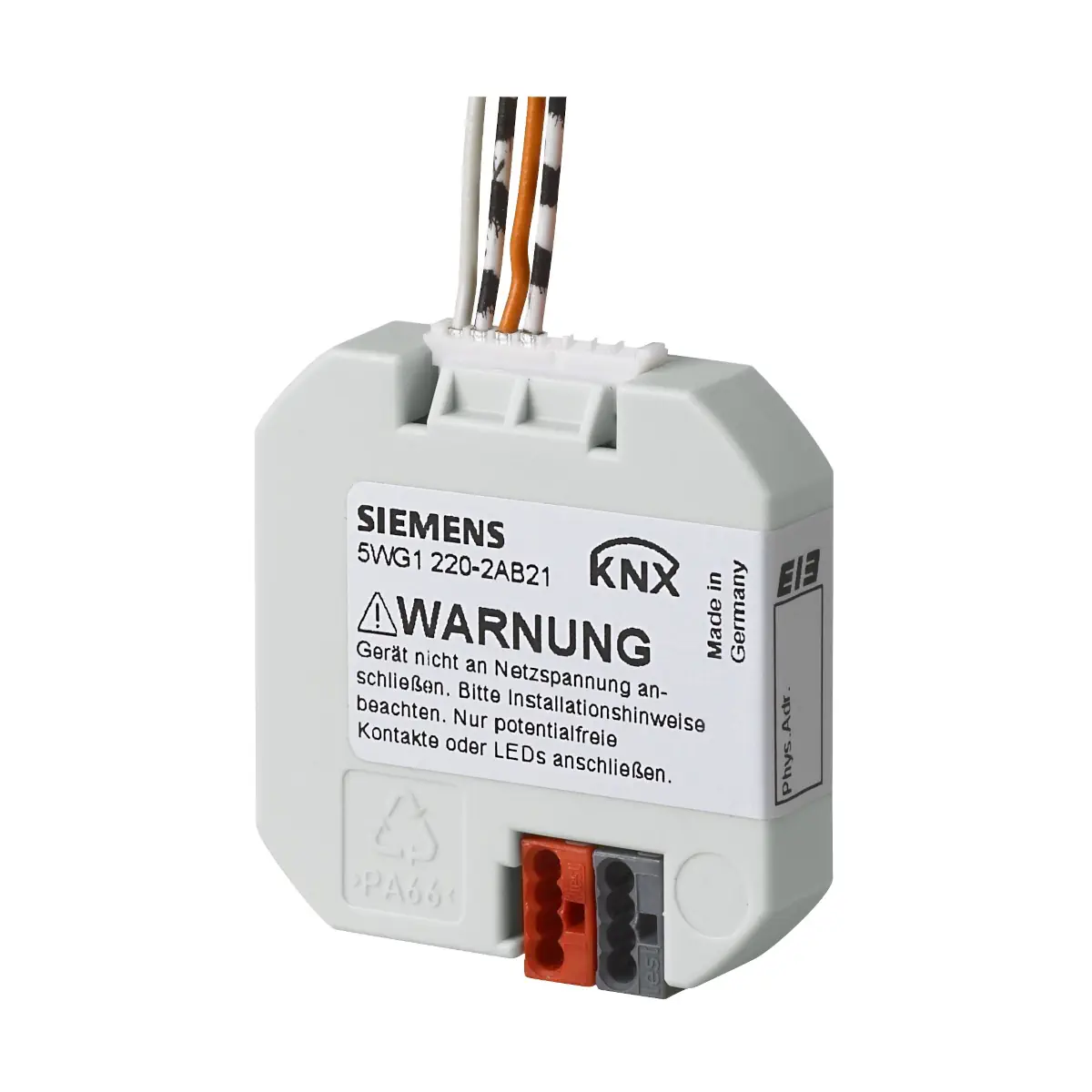

UP 220/21 (5WG1 220-2AB21) to kompaktowy interfejs przycisków KNX/EIB (binarny moduł wejść/wyjść) do montażu w puszce podtynkowej Ø 60 mm o głębokości min. 40 mm. Urządzenie posiada 2 kanały (A i B), z których każdy może pracować jako wejście dla bezpotencjałowych styków przełączników/przycisków lub jako wyjście do sterowania diodą LED. Napięcie skanowania/sterowania jest dostarczane przez interfejs (nie jest wymagane dodatkowe zasilanie).

Najważniejsze cechy

• Producent: Siemens
• Model: UP 220/21
• Kod produktu: 5WG1 220-2AB21
• System: KNX/EIB
• Funkcja: binarne wejścia/wyjścia – 2 kanały (A, B)
• Tryb kanału: wejście dla styków bezpotencjałowych lub wyjście do sterowania LED
• Zasilanie: z magistrali KNX (SELV) – DC 24 V (DC 21…30 V)
• Montaż: puszka podtynkowa Ø 60 mm, głębokość 40 mm; instalacje wewnętrzne w suchych pomieszczeniach
• Podłączenie styków/LED: fabrycznie dołączona, na stałe podłączona wiązka przewodów 4-żyłowa
• Możliwość przedłużenia przewodów do przycisków: do 10 m na kanał (zalecane skręcone pary, przewód nieekranowany)
• Wyjście LED: sterowanie prądem do 2 mA na kanał (dla kanału skonfigurowanego jako wyjście)
• Przycisk programowania: 1 przycisk „learning” do trybu adresowania
• Dioda sygnalizacyjna: 1 czerwona LED (monitorowanie napięcia magistrali / tryb adresowania)

Zastosowanie

Siemens UP 220/21 służy do włączania do instalacji KNX tradycyjnych przełączników i przycisków z bezpotencjałowymi stykami. Umożliwia np. wydawanie komend do urządzeń wykonawczych KNX poprzez podłączone przyciski/przełączniki, m.in. do zdefiniowanego załączania/wyłączania, ściemniania czy sterowania żaluzjami (podnoszenie/opuszczanie i regulacja lameli), zależnie od konfiguracji w ETS.

• Podłączenie do 2 pojedynczych przełączników/przycisków (po 1 styku bezpotencjałowym każdy) lub
• Podłączenie do 1 przycisku podwójnego (2 styki bezpotencjałowe).

Funkcje i konfiguracja (ETS)

Program aplikacyjny

• UP 220/21: 07 B0 S2 On-off-toggle/Dim/Shu/Value 982303

Konfiguracja pojedynczego wejścia (A lub B)

• Przełączanie (on / off / toggle) na zboczu narastającym, opadającym lub na obu zboczach
• Wysyłanie wartości (8-bit, 16-bit, 16-bit floating point) na zboczu narastającym, opadającym lub na obu zboczach
• Przełączanie (on / off / toggle) po krótkim / długim naciśnięciu
• Wysyłanie wartości (8-bit, 16-bit, 16-bit floating point) po krótkim / długim naciśnięciu
• Regulowany czas rozróżnienia długiego naciśnięcia
• Możliwość wysyłania cyklicznego
• Ściemnianie przyciskiem pojedynczym
• Sterowanie osłonami przeciwsłonecznymi przyciskiem pojedynczym
• Sterowanie grupowe przyciskiem pojedynczym
• Sterowanie sceną 1-bit
• Sterowanie sceną/efektem 8-bit
• Zliczanie impulsów z/bez nadzoru wartości granicznej: 8-bit / 16-bit / 32-bit
• Status styku, wysłanie wartości binarnej (funkcja „dzwonka do drzwi”)
• Wysyłanie po powrocie napięcia magistrali
• Ustawiane warunki wysyłania
• Wybór typu styku: N.C. / N.O.

Konfiguracja dwóch kanałów jako para wejść (A + B)

• Ściemnianie dwuklawiszowe z telegramem STOP
• Ściemnianie dwuklawiszowe z wysyłaniem cyklicznym
• Sterowanie osłonami przeciwsłonecznymi dwuklawiszowe

Podłączenie elektryczne i okablowanie

• Magistrala KNX: bezśrubowy zacisk magistralny dla przewodów jednodrutowych Ø 0,6…0,8 mm.
• Wejścia/wyjścia: wiązka przewodów (4-żyłowa) na stałe połączona z urządzeniem.
• Przedłużenie przewodów do przycisków/przełączników: do 10 m na kanał; należy stosować skręcone pary (przewód nieekranowany).
• Nieużywane, wolne końcówki przewodów: muszą być zaizolowane.
• Podłączenie LED (dla kanału skonfigurowanego jako wyjście): anodę LED podłączyć do zacisku 1 (czarno/biały), katodę do zacisku 2 (przewód kolorowy).

Dane techniczne

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V) – z linii KNX/EIB
• Pobór prądu z magistrali KNX:
  • maks. 6 mA (wszystkie kanały jako wejścia)
  • maks. 14 mA (wszystkie kanały jako wyjścia)
  • maks. 5 mA (gdy wejścia/wyjścia nie są obsługiwane)
• Wejścia:
  • Napięcie sygnału wejściowego: dostarczane przez interfejs; ok. 29 V DC (napięcie magistrali) przy otwartym styku
  • Prąd sygnału wejściowego: przy zamkniętym styku 0,2 mA DC na kanał; w momencie zamykania impuls 0,1 A
  • Opóźnienie wejścia: 50 ms (z tłumieniem drgań styków)
  • Minimalny czas trwania sygnału: 50 ms
  • Przewód sygnałowy (wiązka): długość 280 mm, nieekranowany; możliwość przedłużenia do 10 m na kanał
  • Przekrój żyły przewodu wiązki: ok. 0,22 mm² (Ø 0,56 mm)
• Wyjścia (LED):
  • Napięcie wyjściowe: dostarczane przez interfejs; ok. DC 4,7 V na rezystorze 1,9 kΩ (wbudowany)
  • Prąd wyjściowy: przy zwarciu ok. 2,5 mA
  • Wymaganie dla LED: diody muszą być przystosowane do obciążenia impulsowego min. 100 mA (tp 10 µs)
• Stopień ochrony: IP20
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Obudowa: tworzywo sztuczne
• Wymiary (D x S x W): 42 x 42 x 8,5 mm (w rejonie zacisku magistralnego wysokość 11 mm)
• Masa: ok. 22 g
• Obciążenie ogniowe: ok. 530 kJ
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Wilgotność względna: 5…93% (bez kondensacji)
• Zgodność: EN 50090-2-2, EN 60669-2-1
• Oznaczenia: EIB, KNX, CE

Montaż i ważne zalecenia

• Urządzenie przeznaczone jest do stałych instalacji wewnętrznych w suchych pomieszczeniach, w puszkach podtynkowych.
• Montaż i uruchomienie powinien wykonać uprawniony elektryk.
• Nie montować w puszce razem z urządzeniami i/lub przewodami 230 V.
• Urządzenia nie wolno podłączać do 230 V.
• Nie są dozwolone kombinacje: przycisk podłączony do interfejsu + urządzenia 230 V (np. gniazda).
• Należy zapewnić separację SELV przewodów sygnałowych (także przedłużeń) od innych przewodów i urządzeń przenoszących prąd/napięcie.
• Urządzenia nie wolno otwierać.

Podsumowanie

Siemens UP 220/21 (5WG1 220-2AB21) to praktyczny, podtynkowy interfejs KNX z dwoma kanałami, który pozwala elastycznie wykorzystać tradycyjne, bezpotencjałowe przyciski/przełączniki jako wejścia KNX lub zasilić i sterować diodami LED (do 2 mA na kanał). Zasilanie z magistrali, stała wiązka przewodów, kompaktowe wymiary oraz szerokie możliwości parametryzacji w ETS sprawiają, że to uniwersalne rozwiązanie do nowoczesnych instalacji KNX.
