5WG1220-2DB31 UP 220D31 Interfejs przyciskowy‚ 4 wejścia bezpotencjałowe‚ wyjście do kontroli LED

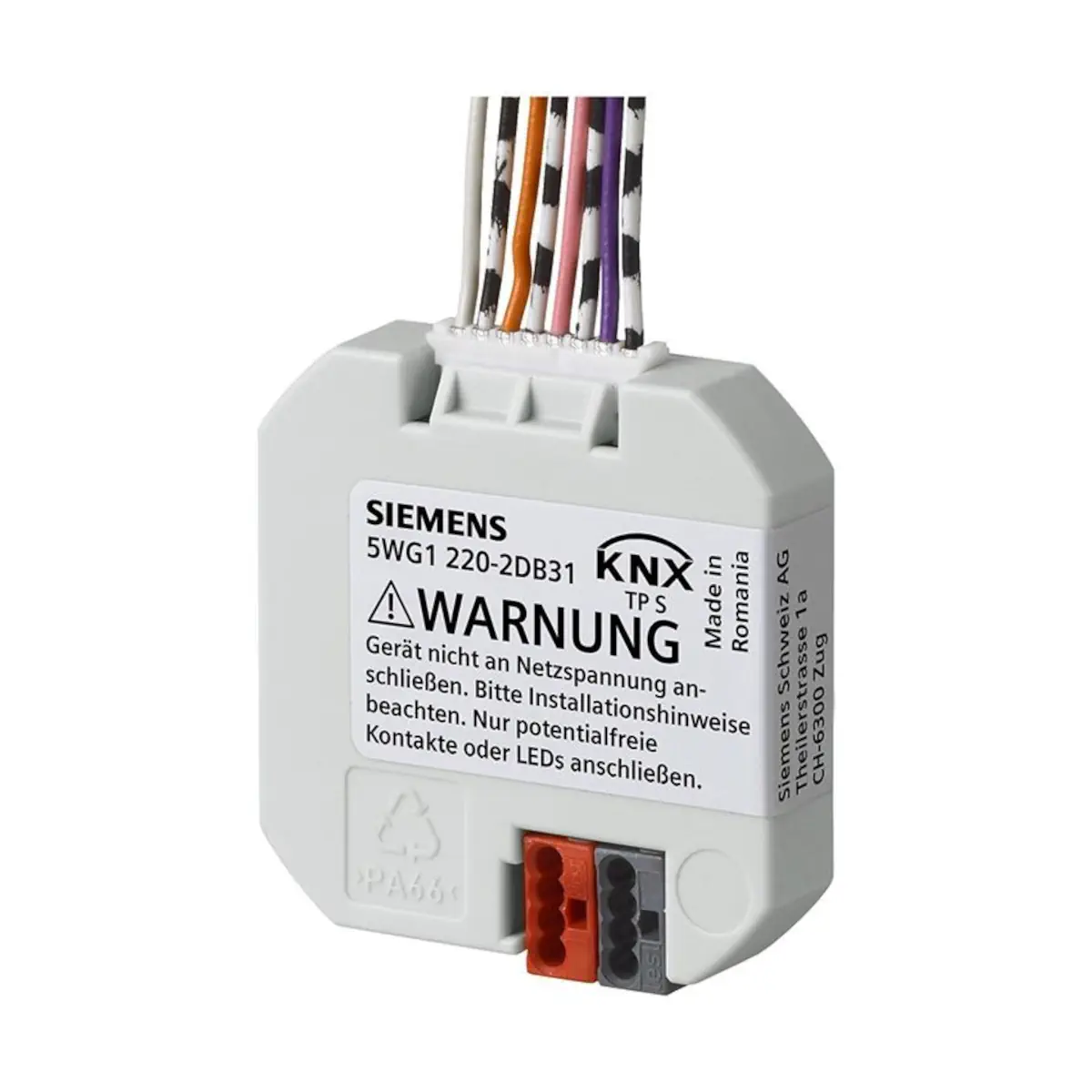

UP 220D31 (5WG1220-2DB31) to podtynkowy interfejs przyciskowy KNX/EIB (binarny moduł wejść/wyjść) przeznaczony do montażu w puszkach instalacyjnych Ø 60 mm o głębokości 40 mm. Urządzenie udostępnia 4 kanały, z których każdy może pracować jako wejście dla styku bezpotencjałowego (łącznik/przycisk) lub jako wyjście do sterowania diodą LED. Wymagane napięcie skanowania/sterowania zapewnia sam interfejs (bez dodatkowego zasilacza) – zasilanie odbywa się z magistrali KNX.

Najważniejsze cechy

• Producent: Siemens
• Model: UP 220D31
• Kod produktu: 5WG1220-2DB31
• System: KNX / EIB
• Funkcja: 4-kanałowy interfejs przycisków – wejścia binarne / wyjścia do LED
• Montaż: podtynkowy, puszka Ø 60 mm, głębokość 40 mm (suche pomieszczenia)
• Konfiguracja: ETS (dobór programu aplikacyjnego, parametrów i adresów)
• Każdy kanał: wejście dla styku bezpotencjałowego lub wyjście LED do 2 mA
• Okablowanie wejść/LED: fabrycznie podłączony zestaw przewodów (możliwość przedłużenia do 10 m na kanał)

Zastosowanie

UP 220D31 służy do podłączenia klasycznych łączników/przycisków do instalacji KNX oraz (opcjonalnie) do sterowania diodami LED sygnalizującymi stan. Do jednego interfejsu można podłączyć:

• do 4 łączników/przycisków z 1 stykiem bezpotencjałowym każdy lub
• do 2 przycisków podwójnych (2-fold) z 2 stykami bezpotencjałowymi każdy.

Polecenia z przycisków mogą być przekazywane do aktuatorów, np. do włączania/wyłączania, ściemniania lub sterowania żaluzjami (podnoszenie/opuszczanie i regulacja lameli).

Funkcje i działanie

Konfiguracja pojedynczego wejścia (A, B, C lub D)

• Przełączanie (on/off/toggle) zboczem narastającym, opadającym lub oboma.
• Wysyłanie wartości (8-bit, 16-bit, 16-bit float) zboczem narastającym, opadającym lub oboma.
• Przełączanie (on/off/toggle) po krótkim / długim naciśnięciu.
• Wysyłanie wartości (8-bit, 16-bit, 16-bit float) po krótkim / długim naciśnięciu.
• Wybieralny czas dla długiego naciśnięcia.
• Wysyłanie cykliczne.
• Ściemnianie jednym przyciskiem.
• Sterowanie osłonami przeciwsłonecznymi jednym przyciskiem.
• Sterowanie grupowe jednym przyciskiem.
• Sterowanie scenami 1-bit oraz sceny/efekty 8-bit.
• Zliczanie impulsów z/bez monitorowania wartości granicznej (8-bit / 16-bit / 32-bit).
• Status styku, wysłanie wartości binarnej (funkcja „dzwonka do drzwi”).
• Możliwość wysyłania po powrocie napięcia magistrali.
• Ustawiany warunek wysyłania.
• Wybieralny typ styku: N.C. / N.O.

Konfiguracja pary wejść (A+B lub C+D)

• Ściemnianie dwuklawiszowe z telegramem STOP.
• Ściemnianie dwuklawiszowe z wysyłaniem cyklicznym.
• Sterowanie osłonami przeciwsłonecznymi dwuklawiszowe.

Wyjścia LED

• Każdy kanał skonfigurowany jako wyjście może sterować diodą LED prądem do 2 mA.
• Napięcie wyjściowe: ok. DC 4,7 V na rezystorze 1,9 kΩ (wbudowany).
• Podłączenie LED: anoda do terminala 1 (czarny/biały), katoda do terminala 2 (przewód kolorowy).
• Przy zwarciu wyjścia prąd wynosi ok. 2,5 mA; diody LED muszą być przystosowane do obciążenia impulsowego min. 100 mA (tp 10 µs).

Zasilanie i komunikacja KNX

• Zasilanie: z magistrali KNX/EIB.
• Napięcie magistrali KNX: DC 24 V (DC 21…30 V) przez linię KNX/EIB.
• Pobór prądu z KNX:
  • wszystkie kanały jako wejścia: max. 6 mA,
  • wszystkie kanały jako wyjścia: max. 14 mA,
  • gdy wejścia/wyjścia nie są obsługiwane: max. 5 mA.

Okablowanie

• Zestaw przewodów sygnałowych: długość 280 mm, nieekranowany; możliwość przedłużenia do 10 m (na kanał) skrętką, nieekranowaną.
• Wymóg: stosować skręcane pary; nieużywane, wolne końcówki muszą być zaizolowane.
• Przekrój żyły: ok. 0,22 mm² (Ø 0,56 mm).
• Zacisk magistrali KNX: bezśrubowy, dla przewodów jednodrutowych Ø 0,6…0,8 mm.

Dane techniczne

• Wejścia – napięcie sygnału: zapewniane przez interfejs; ok. 29 V DC (napięcie magistrali) przy otwartym styku
• Wejścia – prąd sygnału: 0,2 mA DC na kanał przy zamkniętym styku; przy załączaniu impuls 0,1 A
• Opóźnienie wejścia: 50 ms (z tłumieniem drgań styków)
• Minimalny czas sygnału: 50 ms
• Stopień ochrony: IP20
• Obudowa: tworzywo sztuczne
• Wymiary (D × S × W): 42 × 42 × 8,5 mm (w okolicy zacisku magistrali wysokość 11 mm)
• Masa: ok. 22 g
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Wilgotność względna: 5…93% (bez kondensacji)
• Oznaczenia: EIB, KNX, CE

Montaż i uruchomienie

• Miejsce montażu: stałe instalacje wewnętrzne w suchych pomieszczeniach, w puszce podtynkowej.
• Uwaga bezpieczeństwa: urządzenia nie wolno montować w puszce razem z urządzeniami i/lub przewodami 230 V oraz nie wolno podłączać do 230 V.
• Tryb programowania: krótkie naciśnięcie przycisku programowania (< 0,5 s) – sygnalizacja diodą programowania.
• Reset do ustawień fabrycznych: bardzo długie naciśnięcie przycisku programowania (> 20 s) – dioda programowania miga równomiernie, miganie ustaje po ok. 5 s.

Podsumowanie

Siemens UP 220D31 (5WG1220-2DB31) to kompaktowy, 4-kanałowy interfejs KNX do podłączania tradycyjnych łączników i przycisków (styki bezpotencjałowe) oraz do sterowania diodami LED. Zasilanie z magistrali, szerokie możliwości parametryzacji w ETS (m.in. przełączanie, wartości, sceny, ściemnianie i sterowanie osłonami) oraz montaż w puszce Ø 60 mm czynią go uniwersalnym elementem instalacji automatyki budynkowej KNX.
