5WG1502-1AB02 N 502/02 Aktor kombi, wyjścia załączające‚ 8 x AC 230 [V]‚ 16 [A]‚ 8 x wejść binarnych

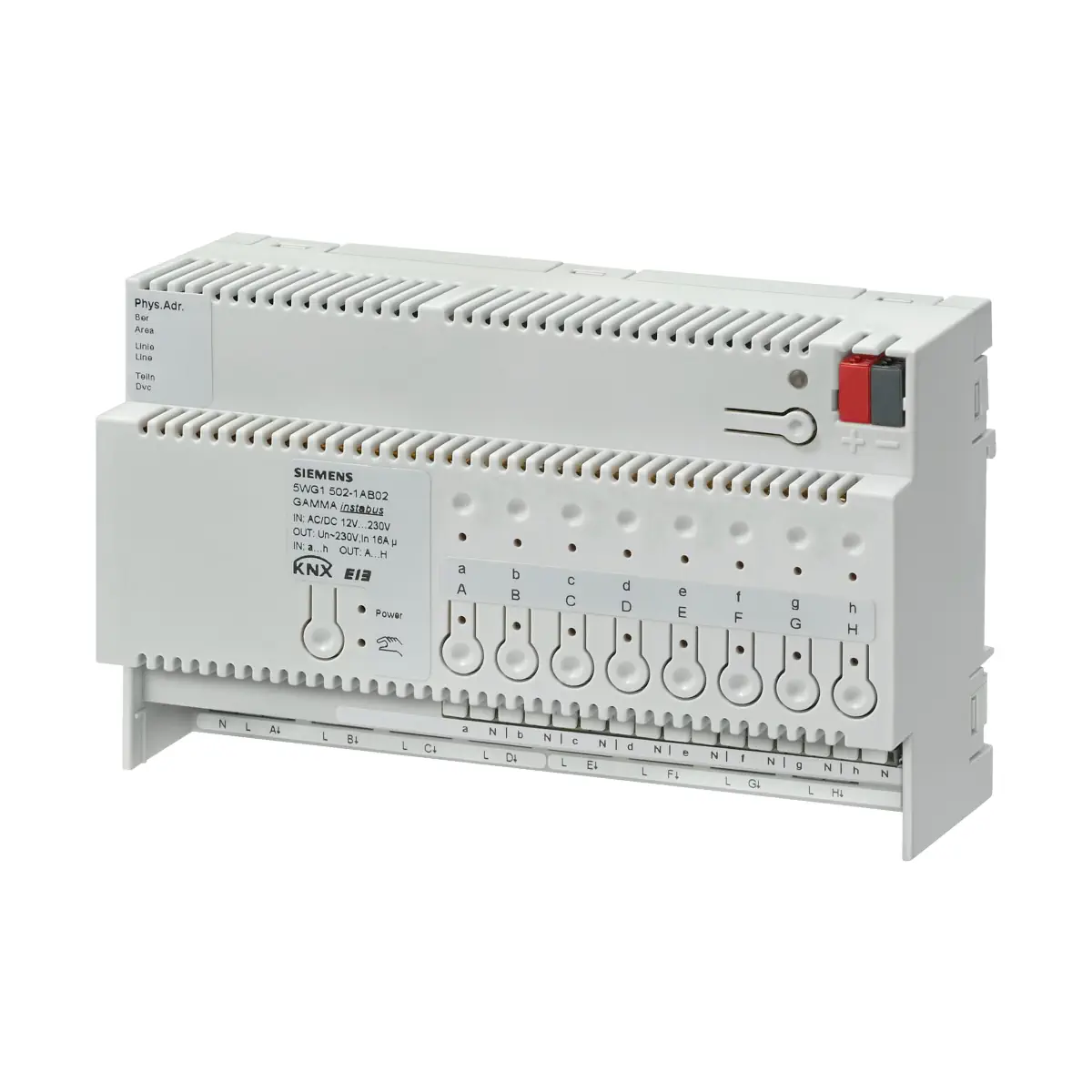

Siemens N 502/02 (5WG1 502-1AB02) to kombinowany aktor łączeniowy GAMMA instabus do montażu na szynie DIN, wyposażony w 8 wejść binarnych dla sygnałów AC/DC 12…230 V oraz 8 wyjść przełączających (styki przekaźnikowe) na AC 230 V o obciążalności 16 A (AC1, obciążenie rezystancyjne). Urządzenie może pracować bez podłączonej magistrali i bez konfiguracji w ETS – w stanie fabrycznym wejścia działają bezpośrednio na odpowiadające im wyjścia (a→A, b→B itd.), a każde wyjście może być używane jako przekaźnik zdalnego sterowania (ustawienie fabryczne) lub timer.

Najważniejsze cechy

• Producent: Siemens (GAMMA instabus)
• Model: N 502/02
• Kod produktu: 5WG1 502-1AB02
• Wejścia: 8x AC/DC 12…230 V (możliwość podłączenia do L1/L2/L3 lub sygnału FELV)
• Wyjścia: 8x przekaźnikowe, AC 230 V / 16 A (AC1, obciążenie rezystancyjne)
• Wyjścia B…H: styki przekaźnikowe bezpotencjałowe
• Praca bez KNX/ETS: możliwa (sterowanie wejściami oraz lokalnie z panelu frontowego)
• Tryb „Direct mode”: lokalne przełączanie wyjść przyciskami na froncie (z sygnalizacją LED)
• Tryb timera bez ETS: ustawiany z poziomu przycisku wyjścia (1…60 min, domyślnie 5 min)
• Montaż: urządzenie na szynę DIN, system N (szerokość 8 MU, 1 MU = 18 mm)
• Stopień ochrony: IP20
• Temperatura pracy: -5…+45°C

Zastosowanie

N 502/02 przeznaczony jest do sterowania obwodami 230 V (przez styki przekaźnikowe) oraz do obsługi sygnałów wejściowych 12…230 V AC/DC w instalacjach automatyki budynkowej. Urządzenie może działać:

• bez magistrali – jako gotowy do uruchomienia moduł wejść/wyjść (wejście steruje odpowiadającym mu wyjściem),
• z magistralą KNX – z możliwością parametryzacji zachowania wejść i wyjść w ETS.

Funkcje i działanie

Praca w stanie fabrycznym (bez KNX i bez ETS)

• Wejścia działają bezpośrednio na wyjścia: a→A, b→B, …, h→H.
• Aby przełączyć wyjście z wejścia, do danego wejścia należy podłączyć przycisk, który podczas naciśnięcia podaje napięcie (np. AC 230 V) na wejście.
• Jeżeli jedno wyjście ma być sterowane z kilku miejsc, można podłączyć kilka przycisków równolegle do tego samego wejścia.

„Direct mode” – lokalne sterowanie z frontu

• Każde wyjście można przełączyć lokalnie (funkcja toggle) po włączeniu Direct mode i naciśnięciu przycisku przypisanego do danego wyjścia.
• Sygnalizacja wyjść: czerwone diody LED w przyciskach pokazują stan przełączenia.
• Automatyczne wyjście z Direct mode: jeśli tryb nie zostanie zakończony ręcznie, wyłącza się automatycznie po 15 minutach od ostatniego użycia przycisków na froncie.

Zmiana trybu pracy wyjścia bez ETS: przekaźnik ↔ timer

• Aby ustawić wyjście jako timer: włącz Direct mode, następnie przytrzymaj przycisk wyjścia ok. 5 s, aż LED zacznie wolno migać (ok. 0,5 Hz). Po zwolnieniu i braku działania przez 3 s wyjście działa jako timer z czasem 5 minut.
• Aby ustawić inny czas timera: po zwolnieniu przycisku naciśnij go ponownie w ciągu 3 s – pierwsze naciśnięcie ustawia 1 minutę, każde kolejne (w oknie 3 s) wydłuża czas o kolejną minutę (maks. 60 minut).
• Aby przywrócić tryb przekaźnika zdalnego sterowania: włącz Direct mode, przytrzymaj przycisk wyjścia ok. 8 s, aż LED zacznie szybko migać (ok. 1 Hz). Po ok. 3 s miganie ustaje i wyjście wraca do trybu przekaźnika.

Praca z KNX (ETS)

Do pracy w systemie KNX urządzenie wymaga programu aplikacyjnego: „25 A8 8x BI / 8x BO 981502” (konfiguracja i wgranie przez ETS3). Po podłączeniu do magistrali zachowanie każdego wejścia i wyjścia można parametryzować – wejścia i wyjścia mogą działać także niezależnie (rozsprzęglenie), a sterowanie może odbywać się również z przycisków magistralowych.

Podłączenie elektryczne i okablowanie

• Zasilanie elektroniki: zintegrowany zasilacz dla AC 230 V (+10% / -15%), 50/60 Hz.
• Zaciski: wtykowe; zalecane odizolowanie przewodu 9…10 mm.
• Dopuszczalne przekroje przewodów:
  • 0,5…2,5 mm² jednodrutowe,
  • 0,5…1,5 mm² wielodrutowe z tulejką,
  • 1,5 mm² wielodrutowe bez obróbki (wtedy maks. obciążalność tylko 6 A).
• Bezpiecznik: każdy przewód fazowy podłączony do N 502/02 należy zabezpieczyć wyłącznikiem nadprądowym o charakterystyce B lub C dla maks. prądu znamionowego 16 A.
• Wejścia (8x): AC/DC 12…230 V; dla napięcia DC biegun ujemny należy łączyć z zaciskiem oznaczonym „N”.
• Maks. długość przewodu do wejść: 100 m.
• Podłączenie magistrali: styki sprężynowe na szynie danych oraz zacisk magistralny bezśrubowy (przewód jednodrutowy 0,6…0,8 mm Ø, odizolowanie 5 mm; czerwony = +, czarny = -).

Dane techniczne

• Liczba wejść: 8
• Napięcie wejściowe: AC/DC 12…230 V
• Progi detekcji wejść: Uin = 0…2 V → log. 0; Uin > 9 V → log. 1
• Prąd wejściowy (typ.): 1,5 mA (RMS) przy AC 253 V; 3,0 mA przy DC 253 V
• Opóźnienie sygnału wejściowego:
  • zbocze narastające: max. 60 ms (DC), max. 100 ms (AC),
  • zbocze opadające: max. 140 ms (DC), max. 100 ms (AC).
• Minimalny czas stanu: ON min. 60 ms (DC) / 100 ms (AC); OFF min. 140 ms (DC) / 100 ms (AC)
• Maks. wykrywana częstotliwość przełączeń: 5 Hz
• Liczba wyjść: 8 (styki przekaźnikowe)
• Napięcie znamionowe wyjść: AC 230 V, 50/60 Hz
• Prąd znamionowy wyjść: 16 A (obciążenie rezystancyjne, AC1)
• Magistrala KNX: SELV DC 24 V
• Prąd magistrali: 5 mA
• Pobór mocy urządzenia: max. 2,0 W
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Wilgotność (bez kondensacji): 5…93%
• Obudowa: tworzywo sztuczne
• Masa: ok. 490 g
• Wymiary montażowe: szerokość 8 MU (1 MU = 18 mm)
• Zgodność/oznaczenia: KNX EIB, CE; zgodność z EN 50428

Montaż i uwagi instalacyjne

• Do stałej instalacji w suchych pomieszczeniach, do montażu w szafach sterowniczych lub małych rozdzielnicach.
• Montaż przez zatrzaśnięcie na szynie DIN EN 60715-TH35-7.5.
• Urządzenie musi być instalowane i uruchamiane wyłącznie przez uprawnionego elektryka.
• Przy podłączaniu należy zapewnić możliwość odłączenia od sieci.
• Urządzenia nie wolno otwierać.
• Jeśli urządzenie jest montowane na szynie DIN bez szyny danych, system styków należy osłonić dostarczoną osłoną izolacyjną.
• Nieużywane odcinki szyny DIN z włożoną szyną danych należy zabezpieczyć osłoną 5WG1 192-8AA01.

Podsumowanie

Siemens N 502/02 (5WG1 502-1AB02) to praktyczny kombi-aktor z 8 wejściami 12…230 V AC/DC i 8 wyjściami przekaźnikowymi 230 V / 16 A, który może działać od razu po montażu – nawet bez magistrali KNX. Tryb Direct mode, czytelna sygnalizacja LED oraz możliwość ustawienia funkcji timera bez ETS czynią go uniwersalnym rozwiązaniem do sterowania obwodami 230 V w rozdzielnicy.
