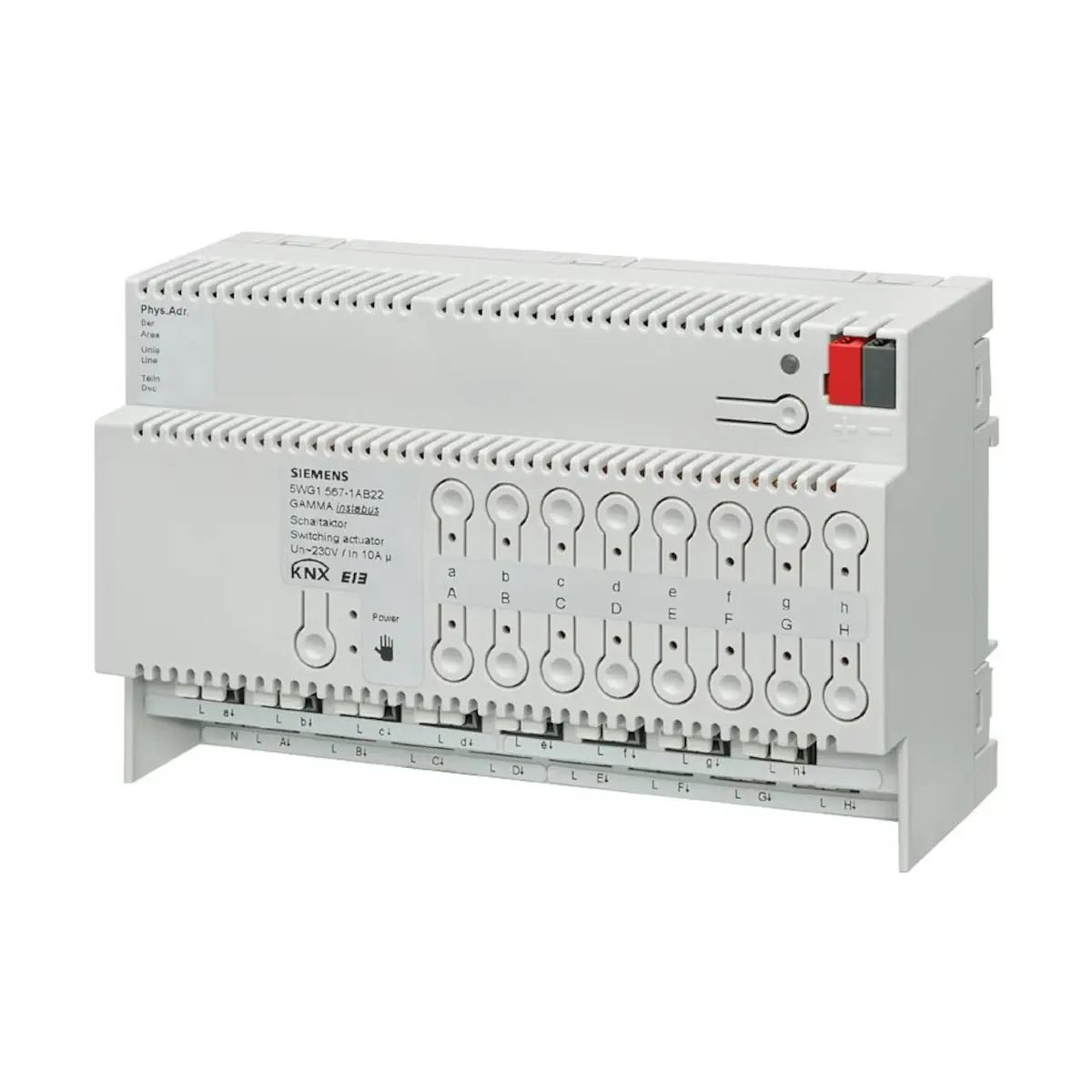

5WG1567-1AB22 N 567/22 Aktor załączający, 16 x AC 230 [V], 10 [A]

Siemens GAMMA instabus N 567/22 (5WG1 567-1AB22) to 16-kanałowy aktor przełączający KNX do montażu na szynie DIN (urządzenie typu N, szerokość 8 modułów). Wyposażony w 16 wyjść przekaźnikowych umożliwia niezależne przełączanie 16 obwodów odbiorników o parametrach znamionowych AC 230 V / 10 A (obciążenie rezystancyjne). Urządzenie posiada zintegrowany zasilacz AC 230 V do zasilania elektroniki oraz funkcję trybu bezpośredniego (direct mode), pozwalającą przełączać kanały lokalnie nawet bez dostępnego napięcia magistrali.

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus
• Model: N 567/22
• Kod produktu: 5WG1 567-1AB22
• Typ urządzenia: aktor przełączający KNX (switching actuator), montaż na szynie DIN
• Liczba kanałów: 16 (wyjścia przekaźnikowe)
• Napięcie / obciążalność wyjść: AC 230 V, 50/60 Hz / 10 A (obciążenie rezystancyjne)
• Tryby pracy: bus mode oraz direct mode (lokalne sterowanie przyciskami)
• Sygnalizacja LED: LED stanu magistrali/adresowania, LED obecności 230 V, LED direct mode oraz LED stanu dla każdego kanału
• Połączenie z KNX: zacisk magistrali lub stykowanie przez data rail w szynie DIN

Zastosowanie

N 567/22 przeznaczony jest do przełączania grup odbiorników elektrycznych (np. obwodów oświetleniowych) w instalacjach budynkowych z magistralą KNX. Urządzenie może być stosowane do instalacji stałej w suchych pomieszczeniach wewnętrznych oraz w rozdzielnicach lub małych obudowach.

Tryb magistralowy i tryb bezpośredni (bus mode / direct mode)

Włączanie direct mode

• Direct mode włącza się przyciskiem na górnej części urządzenia; po aktywacji żółta dioda LED świeci światłem ciągłym.
• W direct mode każdy kanał przełączany jest lokalnie przyciskiem przypisanym do kanału (funkcja przełączania: ON/OFF).
• Czerwona dioda LED w przycisku kanału wskazuje stan wyjścia (włączone/wyłączone).

Ograniczenie czasu direct mode

• Parametrem można ustawić, czy direct mode ma być dostępny na stałe lub czasowo.
• Ustawienie domyślne: 15 minut; każde użycie przycisku w direct mode restartuje odliczanie ustawionego czasu.
• Po upływie czasu direct mode wyłącza się automatycznie i urządzenie wraca do bus mode (jeśli komunikacja po KNX jest możliwa).
• Direct mode można zakończyć w dowolnym momencie ponownym naciśnięciem przycisku direct mode (żółta LED gaśnie).

Zachowanie stanów po wyjściu z direct mode

• Stany wyjść zmienione w direct mode pozostają zachowane po powrocie do bus mode.
• Wyjątek: polecenia przełączania i wywołania scen odebrane z KNX podczas direct mode są buforowane i wykonywane automatycznie po powrocie do bus mode.
• W bus mode naciśnięcie przycisków kanałów do bezpośredniego przełączania nie wywołuje reakcji.

Zachowanie przy zaniku i powrocie zasilania

• Elektronika aktora jest zasilana z sieci – zanik zasilania powoduje zatrzymanie pracy urządzenia.
• Przy zaniku zasilania wszystkie kanały pozostają w swoim aktualnym stanie przełączenia.
• Dla każdego kanału można ustawić stan po powrocie zasilania: stan sprzed zaniku, ON lub OFF.
• Jeżeli direct mode był aktywny, po powrocie zasilania urządzenie przełącza się automatycznie do bus mode; stan wyjść odpowiada parametrowi „Output state at mains voltage recovery”.

Aplikacja ETS / funkcje programowe

Do uruchomienia wymagany jest program aplikacyjny: „25 A16 binary, blinking before off 981C01” (ładowanie przez ETS2 V1.3 lub nowszy). W trybie magistralowym dla każdego kanału mogą być dostępne obiekty komunikacyjne do: przełączania, odczytu stanu oraz operacji logicznych.

• Opcjonalny obiekt „Night mode” umożliwia przełączenie kanału z pracy ciągłej na załączenie czasowe (np. „cleaning light”).
• Dostępna funkcja sterowania scenami: 8-bit scene control; każdy kanał może być przypisany do maks. 8 scen.
• Możliwa konfiguracja wszystkich kanałów wspólnie (identycznie) lub każdego kanału osobno (indywidualnie).

Parametry dostępne dla każdego kanału

• Tryb pracy: normalny / tryb przełącznika czasowego (time switch mode)
• Tryb przekaźnika: styk NO (normalnie otwarty) / styk NC (normalnie zamknięty)
• Logika: brak, AND, OR
• Opóźnienie załączenia (ON delay)
• Opóźnienie wyłączenia (OFF delay)
• Czas załączenia w night mode (ON period)
• Ostrzeżenie przed wyłączeniem: wielokrotne miganie przy załączeniu czasowym (night mode lub time switch mode)
• Stan po powrocie zasilania

Podłączenie i elementy obsługi

• Elementy sterujące: przycisk programowania (normal/adresowanie), przycisk bus/direct mode oraz 16 przycisków do sterowania lokalnego kanałami.
• Złącza zasilania i wyjść: wtykowe zaciski dla obwodów zasilania i obciążeń.
• Podłączenie KNX: przez zacisk magistralny lub styki na data rail.
• Długość odizolowania przewodów (zasilanie/wyjścia): 9…10 mm
• Dopuszczalne przekroje przewodów: 0,5…2,5 mm² (drut); 0,5…1,5 mm² (linka z tulejką); 1,5 mm² (linka bez zaprawiania, maks. obciążalność 6 A)
• Zabezpieczenie: każde podłączenie przewodu L do N 567/22 powinno być zabezpieczone wyłącznikiem nadprądowym charakterystyki B lub C do max. 10 A.

Dane techniczne

• Zasilanie magistrali: przez linię KNX
• Pobór prądu z KNX: 5 mA
• Zasilanie elektroniki aktora: zintegrowany zasilacz AC 230 V +10% / -15%, 50/60 Hz
• Przyłącze sieci: 2-przewodowe (N, L dla kanału A)
• Pobór mocy: maks. 2,0 W
• Wyjścia: 16 wyjść przełączających; wyjścia B…H oraz a…h jako bezpotencjałowe styki przekaźnikowe
• Napięcie znamionowe wyjść: AC 230 V, 50/60 Hz
• Prąd znamionowy wyjść: 10 A (obciążenie rezystancyjne)
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Magistrala: SELV DC 24 V
• Temperatura pracy: -5…+45 °C
• Temperatura składowania: -25…+70 °C
• Wilgotność względna: 5…93% (bez kondensacji)
• Obudowa: tworzywo sztuczne
• Szerokość: 8 modułów (1 moduł = 18 mm)
• Masa: ok. 600 g

Montaż i uwagi instalacyjne

• Montaż: zatrzaskowy na szynie DIN EN 60715-TH35-7.50.
• Urządzenie przeznaczone do stałej instalacji w suchych pomieszczeniach.
• Montaż i uruchomienie powinny być wykonane przez uprawnionego elektryka.
• Urządzenie nie może być otwierane.
• Jeśli urządzenie montowane jest na szynie DIN bez data rail, system styków należy osłonić dołączoną osłoną izolacyjną.

Podsumowanie

Siemens N 567/22 (5WG1 567-1AB22) to solidny, 16-kanałowy aktor przełączający KNX do rozdzielnic, zapewniający niezależne sterowanie obwodami AC 230 V / 10 A. Wbudowane przyciski i diody LED ułatwiają diagnostykę oraz lokalną obsługę w direct mode, a rozbudowane możliwości parametryzacji w ETS (logika, opóźnienia, tryby czasowe i sceny) pozwalają dopasować działanie każdego kanału do wymagań instalacji.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami dyrektywy kompatybilności elektromagnetycznej oraz dyrektywy niskonapięciowej).
• Posiada oznaczenie KNX EIB.
• Urządzenie przeznaczone do stałej instalacji wyłącznie w suchych pomieszczeniach wewnętrznych, w rozdzielnicach lub małych obudowach instalacyjnych.
• Montaż, podłączenie i uruchomienie wyłącznie przez uprawnionego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi dotyczącymi instalacji elektrycznych.
• Urządzenie elektryczne niskonapięciowe. Przed podłączeniem, demontażem lub pracami instalacyjnymi należy zapewnić możliwość odłączenia urządzenia od zasilania.
• Nie otwierać obudowy urządzenia. Otwieranie urządzenia jest niedozwolone.
• Stopień ochrony IP20. Produkt nie jest przeznaczony do stosowania w miejscach narażonych na wodę, zawilgocenie, kondensację pary wodnej lub bezpośredni wpływ czynników atmosferycznych.
• Magistrala KNX pracuje jako obwód SELV DC 24 V. Połączenia obwodów magistralnych należy wykonywać zgodnie z wymaganiami SELV oraz dokumentacją producenta.
• Zasilanie elektroniki wykonawczej: AC 230 V +10% / -15%, 50/60 Hz. Wyjścia przekaźnikowe: 16 x AC 230 V / 10 A. Nie przekraczać wartości znamionowych urządzenia.
• Każde przyłącze przewodu fazowego L do N 567/22 powinno być zabezpieczone wyłącznikiem nadprądowym o charakterystyce B lub C, o maksymalnym prądzie znamionowym 10 A.
• Podczas podłączania przewodów sieciowych i obwodów obciążenia należy stosować przewidziane przez producenta przekroje przewodów oraz długość odizolowania żył. Nieprawidłowe okablowanie może spowodować uszkodzenie urządzenia lub instalacji.
• Nieobsadzone odcinki szyny DIN z zamontowaną szyną danych należy zabezpieczyć osłoną 5WG1 192-8AA01.
• Jeżeli urządzenie jest montowane na szynie DIN bez szyny danych, system styków musi być osłonięty dostarczoną nasadką izolacyjną.
• Podczas zdejmowania zacisku magistralnego należy zachować szczególną ostrożność, aby nie uszkodzić gniazd testowych i nie spowodować zwarcia urządzenia.
• W przypadku zaniku zasilania wyjścia pozostają w swoich stanach przełączenia, a po powrocie zasilania stan wyjść zależy od konfiguracji parametrów. Należy uwzględnić to zachowanie podczas projektowania i eksploatacji instalacji.
• Urządzenie jest przeznaczone do montażu na szynie DIN EN 60715-TH35-7.5 / EN 50022-35 x 7.5.
• Dopuszczalna temperatura pracy wynosi od -5°C do +45°C, temperatura przechowywania od -25°C do +70°C, a wilgotność względna 5% do 93% bez kondensacji.
