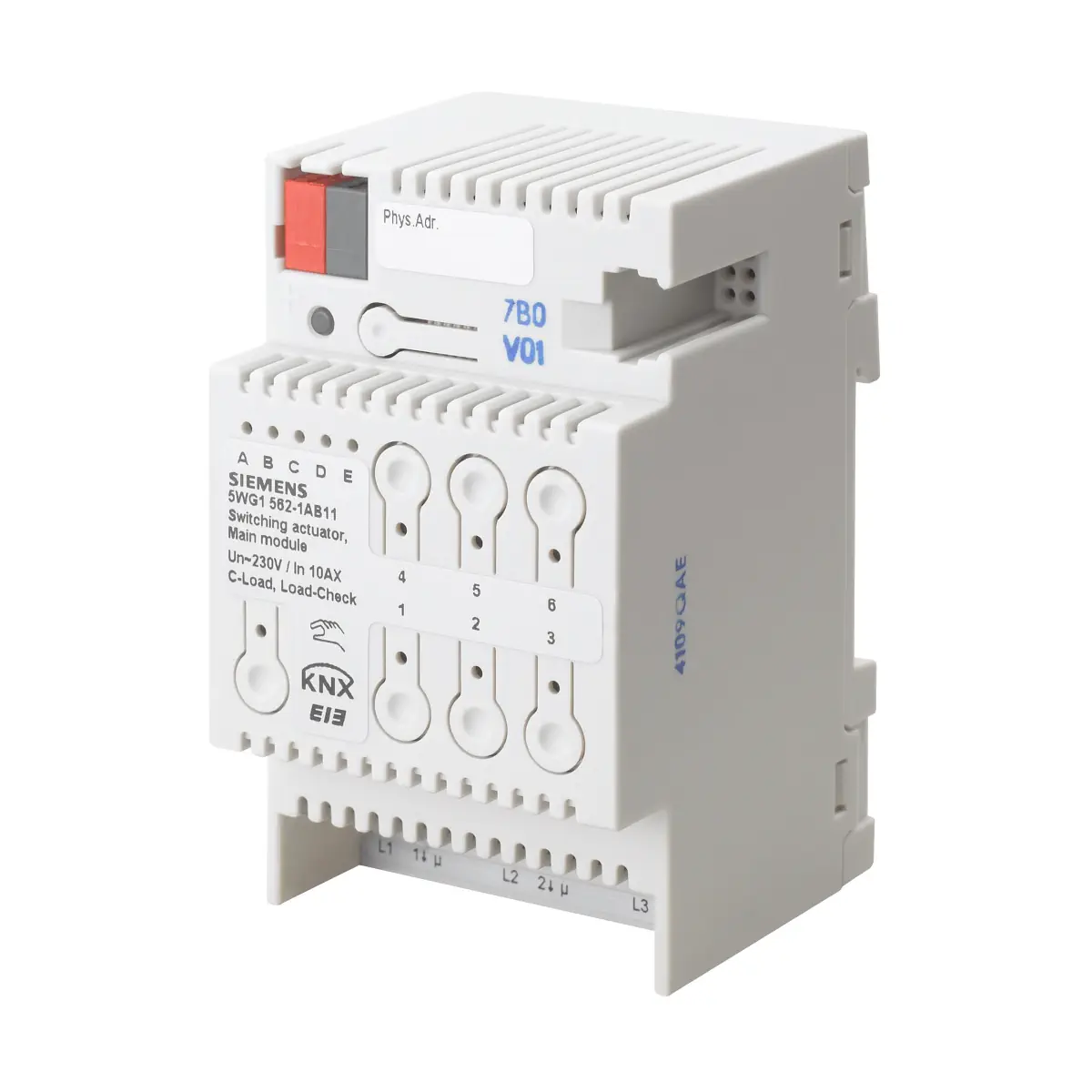

5WG1562-1AB11 N 562/11 Aktor załączający‚ główny moduł‚ 3 x AC 230/400 [V]‚ 10 AX‚ C load‚ kontrola napięcia

N 562/11 (5WG1 562-1AB11) to szynowy aktor łączeniowy KNX (GAMMA instabus) – moduł główny w wykonaniu N-system, przeznaczony do montażu na szynie DIN. Urządzenie posiada 3 niezależne wyjścia przekaźnikowe (styki bezpotencjałowe) do przełączania grup odbiorników przy napięciu AC 230/400 V. Elektronika aktora jest zasilana z magistrali KNX, a w aplikacji dostępne są m.in. funkcje load-check (pomiar i monitoring prądu obciążenia) oraz rozbudowane tryby sterowania.

Najważniejsze cechy

• Producent: Siemens
• Model: N 562/11
• Numer katalogowy: 5WG1 562-1AB11
• System: KNX / GAMMA instabus
• Montaż: szyna DIN (EN 60715-TH35-7.50), urządzenie w wymiarze N
• Liczba wyjść: 3 wyjścia łączeniowe (przekaźniki, styki bezpotencjałowe)
• Napięcie znamionowe wyjść: AC 230/400 V, 50/60 Hz
• Prąd znamionowy: 10 AX (C-load, 140 µF) wg DIN EN 60669-1
• Obciążalność: 16 A (AC1, cos φ = 0,8) oraz 10 A (AC3, cos φ = 0,45) wg DIN EN 60947-4-1
• Load-check: pomiar i monitoring prądu obciążenia (awaria obciążenia / przeciążenie)
• Tryb Direct mode: lokalne przełączanie wyjść przyciskiem, niezależnie od magistrali (z sygnalizacją LED)

Zastosowanie

N 562/11 służy do przełączania trzech niezależnych obwodów odbiorników w instalacjach budynkowych opartych o KNX. Dzięki aplikacji KNX urządzenie może realizować nie tylko standardowe załącz/wyłącz, ale również funkcje automatyki (np. sceny, sterowania czasowe, logikę, sterowania wymuszone).

Funkcje i działanie

Przełączanie wyjść i obciążenia

• 3 wyjścia przekaźnikowe (styki bezpotencjałowe) do niezależnego sterowania trzema grupami odbiorników.
• Pomiar prądu obciążenia dla każdego wyjścia – wykrywanie uszkodzenia obciążenia oraz przeciążenia.
• Zakres pomiaru prądu: 0,1…16 A (sinusoidalnie).
• Dokładność pomiaru: ±9% mierzonej wartości oraz ±100 mA.

Bus mode / Direct mode (obsługa lokalna)

• Przełączanie Bus/Direct: przycisk „Direct mode” z żółtą diodą LED.
• Krótkie naciśnięcie: przez 30 s wskazywany jest ostatnio wybrany moduł (zielone LED A…E) oraz stan wyjść (czerwone LED w przyciskach; styk zamknięty = LED ON).
• Przytrzymanie ≥ 3 s: aktywacja Direct mode (żółta LED świeci stale) i możliwość lokalnego przełączania wyjść funkcją bistabilną (toggle).
• Wyjście z Direct mode: przytrzymanie przycisku ≥ 3 s lub automatycznie po czasie (domyślnie 15 minut; każde naciśnięcie resetuje licznik czasu).
• Gdy Direct mode jest aktywny, komendy z magistrali (przełączanie i przywołanie scen) są buforowane i wykonywane po powrocie do Bus mode.
• Uwaga funkcjonalna: przyciski 4…6 oraz ich LED nie są używane w N 562/11.

Zachowanie przy zaniku zasilania

• Elektronika aktora jest zasilana z KNX, więc zanik zasilania sieciowego powoduje utratę funkcji tylko wtedy, gdy jednocześnie zaniknie napięcie magistrali.
• Dla każdego wyjścia można parametryzować stan przy zaniku napięcia magistrali oraz po jego powrocie: jak przed zanikiem, ON lub OFF.

Program aplikacyjny (ETS / KNX)

• Wymagany program aplikacyjny: „07B0 A15 Switching Actuator 982001”.
• ETS: do wgrania aplikacji wymagany ETS 3.0 lub nowszy.
• Dla każdego wyjścia mogą być dostępne obiekty komunikacyjne m.in. do: przełączania, ręcznego nadpisania, sterowania wymuszonego, kombinacji logicznych oraz odpytywania statusu.
• Opcjonalny obiekt „Night mode” umożliwia załączanie czasowe (z opcją ostrzeżenia przed wyłączeniem przez wielokrotne przełączanie – „flashing”).
• Funkcje aplikacyjne obejmują m.in.: jednoczesne przełączanie wszystkich 3 wyjść (przełączanie 3‑fazowe), sterowanie prędkością wentylatora (procent → komendy 1–3 stopnie), sterowanie napędem termicznym (procent → PWM), zliczanie cykli i czasu pracy z monitoringiem progów oraz sterowanie scenami 8‑bit (do 8 scen, z możliwością przypisania wyjść).
• Ważne: jeśli aplikacja N 562/11 zostanie „unloaded” w ETS, nie można aktywować Direct mode (zostają wyłączone LED i lokalne sterowanie). Funkcje te wracają po ponownym wgraniu aplikacji.

Dane techniczne

• Zasilanie: z magistrali KNX
• Pobór prądu z magistrali (moduł główny): typ. 7 mA, maks. 22 mA
• Straty mocy: przy wszystkich wyjściach OFF: 0,2 W; przy maks. obciążeniu i wszystkich wyjściach ON: ok. 3,5 W
• Wyjścia: 3 styki przekaźnikowe, bezpotencjałowe
• Przełączanie DC: 10 A przy 24 V DC
• Minimalna zdolność łączeniowa: 100 mA przy 12 V AC
• Maks. obciążenie (żarowe): 2300 W
• LV halogen (transformator indukcyjny): 1200 W
• LV halogen (transformator elektroniczny): 1500 W
• Trwałość mechaniczna: > 1 000 000 cykli
• Trwałość elektryczna: > 100 000 (AC1), > 30 000 (AC3)
• Maks. liczba zmian położenia przekaźnika na wyjście (równomiernie na minutę) przy jednoczesnym przełączaniu wszystkich przekaźników: 20
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Magistrala: SELV DC 24 V
• Temperatura pracy: -5…+45 °C
• Temperatura składowania: -25…+70 °C
• Wilgotność względna (bez kondensacji): 5…93%
• Obudowa: tworzywo sztuczne
• Szerokość: 3 moduły (1 moduł = 18 mm)
• Masa: ok. 240 g
• Oznaczenia: KNX EIB, CE
• Zgodność: EN 50090-2-2 oraz EN 60669-2-1
• EMC: EN 50090-2-2, EN 50428, EN 60669-2-1

Montaż i okablowanie

• Montaż: zatrzaskowy na szynie DIN.
• Wyjścia: zaciski śrubowe; długość odizolowania 7…9 mm.
• Dopuszczalne przekroje przewodów:
  • 0,5…4,0 mm² (jednodrutowe),
  • 0,5…2,5 mm² (linka) bez / z tulejką.
• Magistrala KNX: przyłącze poprzez zacisk magistralny.
• Zabezpieczenie: każde przyłącze przewodu L do N 562/11 należy zabezpieczyć (zależnie od rodzaju obciążenia) wyłącznikiem nadprądowym o charakterystyce B lub C dla maks. prądu znamionowego 10 A lub 16 A.
• Uwagi instalacyjne: do stałej instalacji w suchych pomieszczeniach, w rozdzielnicach lub obudowach modułowych; montaż i uruchomienie przez uprawnionego elektryka; urządzenia nie wolno otwierać.

Podsumowanie

Siemens N 562/11 (5WG1 562-1AB11) to solidny, 3-kanałowy aktor łączeniowy KNX na szynę DIN, przystosowany do pracy z obciążeniami AC 230/400 V (10 AX, C-load) i wyposażony w load-check – pomiar oraz monitoring prądu obciążenia. Rozbudowana aplikacja KNX, możliwość pracy w Bus mode i Direct mode oraz czytelna sygnalizacja LED sprawiają, że jest to praktyczne rozwiązanie do niezawodnego przełączania obwodów w automatyce budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt N 562/11 posiada oznaczenie CE i jest zgodny z wymaganiami dyrektywy kompatybilności elektromagnetycznej oraz dyrektywy niskonapięciowej.
• Urządzenie przeznaczone jest do stałej instalacji wyłącznie w suchych pomieszczeniach wewnętrznych oraz do montażu w rozdzielnicach lub małych obudowach instalacyjnych.
• Montaż, podłączenie i uruchomienie urządzenia mogą być wykonywane wyłącznie przez uprawnionego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi lokalnie przepisami, normami i wytycznymi dotyczącymi instalacji elektrycznych.
• Urządzenie elektryczne niskonapięciowe do montażu na szynie DIN. Podczas podłączania należy zapewnić możliwość odłączenia urządzenia od zasilania.
• Nie otwierać obudowy urządzenia. Otwieranie obudowy jest zabronione i może spowodować zagrożenie bezpieczeństwa lub uszkodzenie produktu.
• Urządzenie posiada 3 wyjścia przełączające z bezpotencjałowymi stykami przekaźnikowymi. Parametry obciążeń i podłączeń należy bezwzględnie dobierać zgodnie z dokumentacją techniczną producenta.
• Każde podłączenie przewodu fazowego L do modelu N 562/11 musi być zabezpieczone, zależnie od rodzaju obciążenia, wyłącznikiem nadprądowym o charakterystyce B lub C dla maksymalnego prądu znamionowego 10 A lub 16 A.
• Obwód magistrali KNX pracuje jako SELV DC 24 V. Połączenia magistrali oraz pozostałe połączenia należy wykonywać zgodnie z wymaganiami bezpieczeństwa dla obwodów SELV oraz dokumentacją producenta.
• Stopień ochrony obudowy wynosi IP20. Urządzenie nie jest przeznaczone do pracy w warunkach narażenia na wodę, skraplanie pary wodnej ani bezpośrednie wpływy atmosferyczne.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -5 °C do +45 °C, temperatura przechowywania od -25 °C do +70 °C, wilgotność względna od 5% do 93% bez kondensacji.
• W przypadku rozbudowy o podmoduły należy stosować wyłącznie kompatybilne podmoduły wskazane przez producenta. Przy ostatnim podmodule nie wolno pozostawiać wpiętego mostka w gnieździe przeznaczonym do podłączenia kolejnego podmodułu po prawej stronie.
• W razie uszkodzenia lub nieprawidłowego działania urządzenia nie należy go użytkować ani naprawiać samodzielnie; wadliwy produkt należy przekazać do serwisu zgodnie z procedurą producenta.
