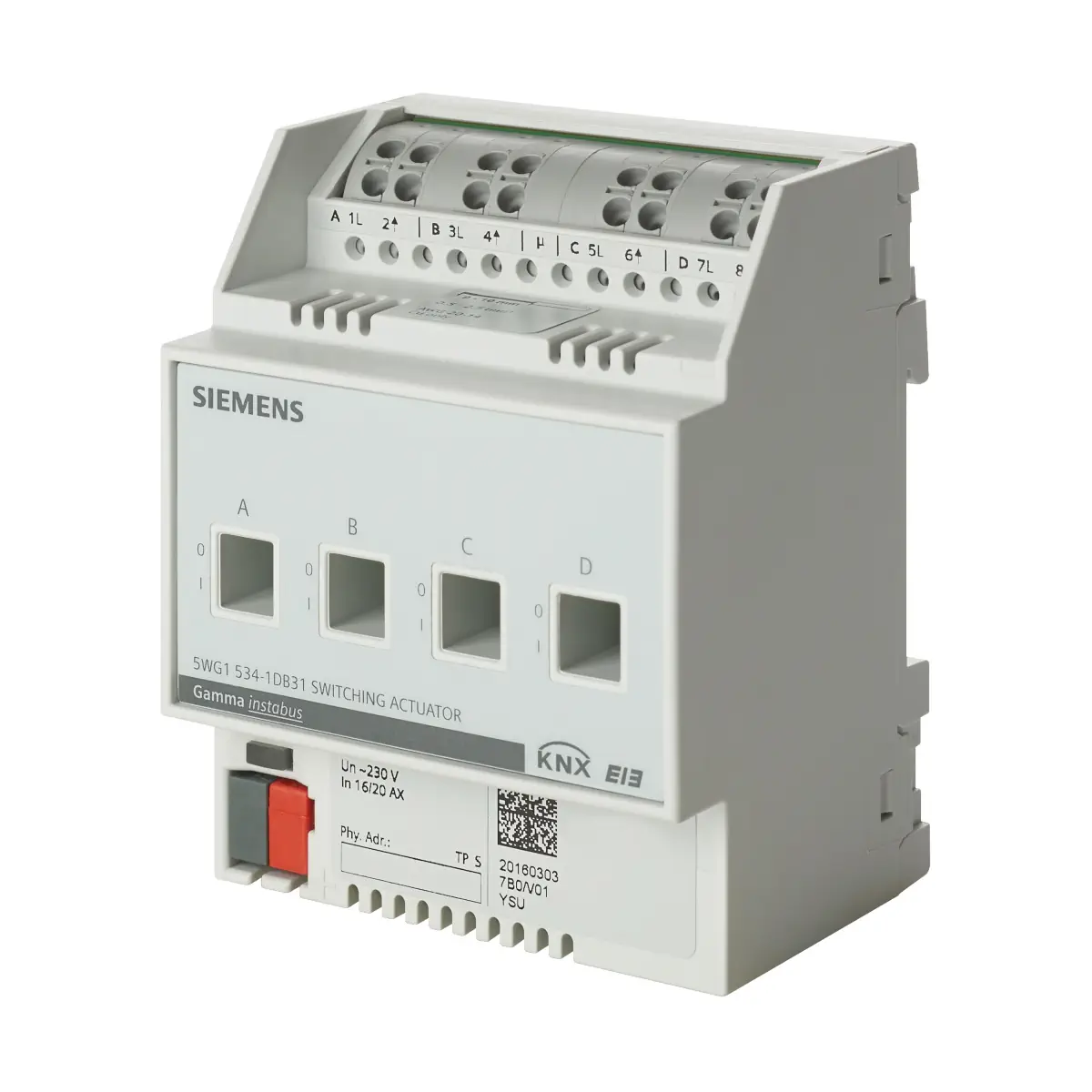

5WG1534-1DB31 N 534D31 Aktor załączający, 4 x AC 230 [V], 16/20AX

Siemens GAMMA instabus N 534D31 to 4-kanałowy aktor przełączający KNX z 4 bezpotencjałowymi wyjściami przekaźnikowymi (przekaźniki bistabilne), przeznaczony do przełączania obciążeń rezystancyjnych, indukcyjnych i pojemnościowych, w tym obciążeń o wysokich prądach rozruchowych (AX). Urządzenie jest montowane na szynie DIN 35 mm i zasilane bezpośrednio z magistrali KNX (DC 24 V) – bez potrzeby stosowania dodatkowego zasilania pomocniczego.

Najważniejsze cechy

• Producent: Siemens
• Seria/system: GAMMA instabus / KNX
• Model: N 534D31
• Numer katalogowy: 5WG1 534-1DB31
• Liczba kanałów (wyjść): 4 (niezależne grupy odbiorników)
• Wyjścia: bezpotencjałowe przekaźniki bistabilne z wskaźnikiem położenia i możliwością ręcznego przełączenia narzędziem
• Prąd znamionowy na kanał: 16 A
• Obciążenie świetlówkowe (AX): 16 A
• Zaciski bezobsługowe: do przewodów Cu 0,5…2,5 mm² (drut, linka i linka cienkodrutowa; linki mogą być wkładane bez tulejek)
• Podwójne tory zacisków: po 2 przyłącza na zacisk – wygodne mostkowanie/loop-through zasilania pomiędzy kanałami
• Funkcje ETS: przełączanie ze stanem, bramki logiczne, przełączanie centralne, funkcje czasowe, tryb nocny, sceny 8-bit
• Funkcje diagnostyczne ETS: licznik cykli łączeń i godzin pracy (z progami) oraz komunikaty stanu
• KNX PL-Link: Tak

Zastosowanie

N 534D31 służy do przełączania obwodów AC 230 V w instalacjach automatyki budynkowej KNX (np. oświetlenie, urządzenia grzewcze, silniki i inne odbiorniki). Może przełączać:

• obciążenia rezystancyjne (np. grzałki elektryczne, żarówki),
• obciążenia indukcyjne (np. silniki, niskonapięciowe halogeny z transformatorem toroidalnym),
• obciążenia pojemnościowe (np. niskonapięciowe halogeny z transformatorem elektronicznym),
• obciążenia AX – przystosowane do wysokich prądów udarowych (szczególnie dla obciążeń świetlówkowych).

Funkcje i działanie (konfiguracja w ETS)

Funkcje sterowania

• Przełączanie z wysyłaniem komunikatu stanu.
• Funkcje logiczne (bramki logiczne).
• Przełączanie centralne.
• Przełączanie czasowe oraz tryb nocny.
• Wejście wartości sterującej dla wartości analogowych jako alternatywa dla wejścia przełączającego.
• Sterowanie scenami 8-bit – przypisanie każdego wyjścia do maks. 8 scen.

Nadpisania (override)

• Funkcje nadpisujące: Manual ON, Permanent OFF, blokady, central override, forced control.
• Możliwość aktywacji do 7 bloków funkcji override (konfigurowalne w ETS).

Diagnostyka

• Zliczanie cykli łączeń z monitorowaniem progów.
• Zliczanie godzin pracy z monitorowaniem progów.
• Komunikaty stanu (status messages).

Zachowanie przy zaniku i powrocie napięcia magistrali

• Przy zaniku napięcia KNX aktualne stany wyjść są trwale zapisywane.
• Po powrocie napięcia stany są odtwarzane, a dla każdego kanału wykonywane są skonfigurowane akcje (wraz z ewentualnym wysyłaniem nowych stanów).

Funkcja „building site” (stan fabryczny)

• Umożliwia przełączanie (np. oświetlenia budowlanego) poprzez przyciski i aktory KNX nawet przed uruchomieniem w ETS.

Dane techniczne

• Zasilanie z magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: 20 mA
• Strata mocy (wewnętrzna): 0,2 W
• Liczba wyjść (przekaźników): 4 (bezpotencjałowe, bistabilne)
• Napięcie znamionowe styków: 230 V AC (50/60 Hz)
• Prąd znamionowy na kanał: 16 A
• Prąd znamionowy AC1 (cosφ = 0,8): 20 A (tylko do 35°C i przy sąsiednim kanale bez prądu)
• Prąd znamionowy AC3 (cosφ = 0,45): 16 A
• Obciążenie świetlówkowe AX: 16 A
• Maks. prąd udarowy (t = 150 µs): 600 A
• Maks. prąd udarowy (t = 250 µs): 480 A
• Maks. prąd udarowy (t = 600 µs): 300 A
• Maks. moc łączeniowa (przy napięciu znamionowym): 3680 W
• Praca wielofazowa: Tak
• Minimalna moc łączeniowa: 12 V / 100 mA
• Maks. zdolność wyłączania DC1: 24 V / 10 A
• Maks. obciążenie pojemnościowe: 200 µF
• Żarówki: 3680 W
• Halogeny HV: 3680 W
• Halogeny LV z transformatorem magnetycznym: 2000 VA
• Żywotność mechaniczna: 1 000 000 cykli łączeń
• Maks. strata mocy urządzenia przy wyjściu znamionowym: 4 W
• Temperatura otoczenia (praca): -5…+45°C
• Temperatura składowania: -20…+70°C
• Temperatura transportu: -25…+70°C
• Wilgotność względna: 5…95% (bez kondensacji)
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Bezpieczeństwo elektryczne magistrali: SELV DC 24 V
• Zgodność: EN 50428
• Oznaczenia: KNX, EAC, RCM, WEEE, China-RoHS
• CE: Tak
• Materiał obudowy: tworzywo sztuczne
• Masa: 280 g

Montaż i okablowanie

• Montaż: urządzenie szynowe do zabudowy w rozdzielnicy; szyna 35 mm wg IEC 60715.
• Podłączenie KNX: przez bezśrubowy zacisk magistralny.
• Przewody mocy (zaciski wyjść): Cu 0,5…2,5 mm².
• Przewody KNX: Cu 0,6…0,8 mm.
• Maksymalny prąd przez zaciski obciążenia: ≤ 20 A.
• Ręczne przełączenie kanału: możliwe suwakiem przy wyjściu (do testów/awaryjnie; zmiana nie jest raportowana do KNX).
• Test napięcia kanału: możliwy przez styki testowe (punkty pomiarowe).

Wymiary

• Szerokość: 4 TE / 72 mm
• Wysokość: 90 mm
• Głębokość: 61 mm

Podsumowanie

Siemens N 534D31 (5WG1 534-1DB31) to solidny, 4-kanałowy aktor przełączający KNX do obciążeń AC 230 V, zaprojektowany z myślą o wymagających aplikacjach (w tym AX). Bezpotencjałowe, bistabilne przekaźniki, wygodne zaciski do mostkowania, ręczne testowanie stanu wyjść oraz rozbudowane funkcje ETS (sceny, logika, czas, diagnostyka) czynią go uniwersalnym elementem rozdzielnicy w instalacjach KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz znaki zgodności: KNX, EAC, RCM, WEEE, China-RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Montaż, podłączenie, uruchomienie i testy urządzenia mogą być wykonywane wyłącznie przez wykwalifikowanego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami krajowymi.
• Nie otwierać obudowy urządzenia. Otwarcie obudowy może powodować zagrożenie dla bezpieczeństwa i nieprawidłowe działanie produktu.
• Urządzenie przeznaczone jest do stałych instalacji wewnętrznych, wyłącznie w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach z szyną DIN EN 60715-TH35.
• Urządzenie ma stopień ochrony IP20, dlatego nie jest przeznaczone do stosowania na zewnątrz ani w miejscach narażonych na wodę, kondensację pary lub wysoką wilgotność.
• Zasilanie magistrali KNX: SELV DC 24 V (zakres DC 21...30 V). Obwód magistrali należy podłączać wyłącznie jako obwód bezpiecznego bardzo niskiego napięcia SELV.
• Wyjścia przekaźnikowe produktu N 534D31 są bezpotencjałowe. Napięcie znamionowe styków wynosi 230 V AC, a prąd znamionowy na kanał 16 A. Podłączenie należy wykonać zgodnie z przeznaczeniem i parametrami technicznymi urządzenia.
• Maksymalny prąd przez zaciski obciążenia nie może przekraczać 20 A.
• Dla modelu N 534D31 wartość 20 A dotyczy tylko temperatury otoczenia do 35°C oraz przy nieobciążonym sąsiednim kanale. Przekroczenie tych warunków może prowadzić do przegrzania lub uszkodzenia urządzenia.
• Urządzenie jest przeznaczone do przełączania obciążeń rezystancyjnych, indukcyjnych i pojemnościowych wyłącznie w granicach podanych przez producenta. Nie przekraczać dopuszczalnej mocy i rodzaju obciążenia.
• Podczas stosowania styczników pośredniczących należy uwzględnić elementy tłumiące zalecane przez producenta stycznika, np. elementy RC, warystory lub diody wolnego biegu.
• Ręczna obsługa suwaka służy wyłącznie do awaryjnego przełączenia lub testów podczas instalacji. Zmiana położenia wykonana ręcznie nie jest rejestrowana przez urządzenie i nie wysyła telegramu na magistralę KNX.
• W przypadku zaniku i powrotu napięcia magistrali ręcznie przełączony przekaźnik zostanie ustawiony zgodnie ze sparametryzowanym stanem przełączania.
• Przed testami, pomiarami i podłączaniem przewodów należy zachować szczególną ostrożność ze względu na obecność napięcia 230 V AC na obwodach obciążenia.
• Stosować wyłącznie przewody miedziane o przekrojach dopuszczonych przez producenta: dla zacisków obciążenia 0,5...2,5 mm², dla KNX 0,6...0,8 mm.
• Urządzenie należy eksploatować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -5 do +45°C, wilgotność względna 5...95% bez kondensacji.
