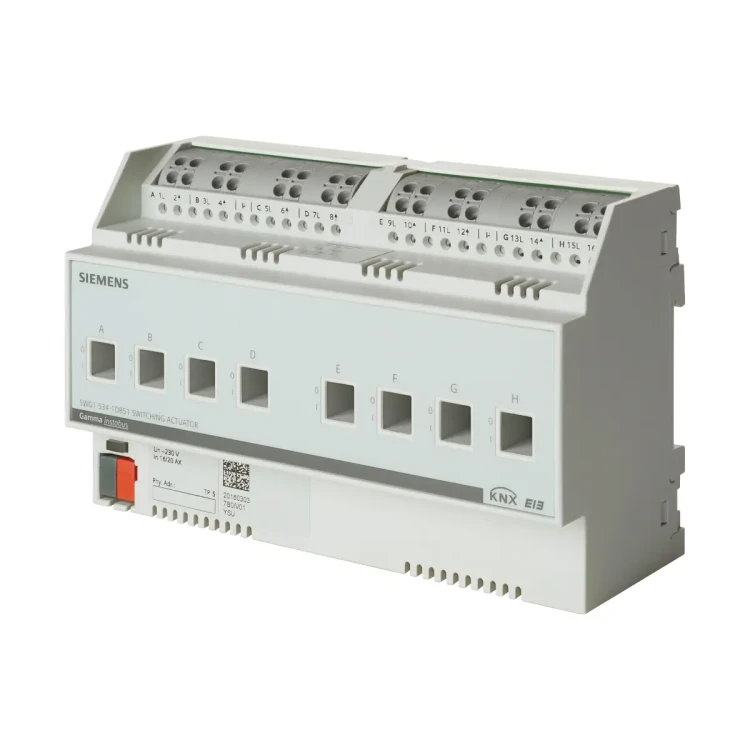

5WG1534-1DB51 N 534D51 Aktor załączający, 8 x AC 230 [V], 16/20AX

Siemens GAMMA instabus N 534D51 to aktor przełączający KNX z 8 niezależnymi, bezpotencjałowymi wyjściami przekaźnikowymi do załączania obciążeń przy AC 230 V. Urządzenie przeznaczone jest do przełączania obciążeń rezystancyjnych, indukcyjnych i pojemnościowych, w tym obciążeń o wysokich prądach rozruchowych – szczególnie świetlówek (AX) zgodnie z DIN EN 60669-2-1. Zasilanie realizowane jest z magistrali KNX (SELV 24 V DC), bez konieczności doprowadzania dodatkowego napięcia zasilającego do samego aktora.

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus
• Model: N 534D51
• Numer katalogowy: 5WG1 534-1DB51
• KNX PL-Link: tak
• Liczba wyjść: 8 (bi-stabilne przekaźniki, bezpotencjałowe)
• Napięcie znamionowe styków: AC 230 V (50/60 Hz)
• Prąd znamionowy na kanał: 16 A
• Obciążenie świetlówkowe (AX): 16 A
• Obsługiwane typy obciążeń: rezystancyjne, indukcyjne, pojemnościowe
• Wyświetlanie stanu wyjść: wskaźnik położenia styku dla każdego kanału
• Test instalacji: możliwość ręcznej zmiany położenia styku narzędziem oraz punkty testowe do pomiaru napięcia
• Zaciski: bezobsługowe, do przewodów jednodrutowych, wielodrutowych i linkowych

Zastosowanie

N 534D51 służy do załączania grup odbiorników w instalacjach KNX, np. oświetlenia i innych obciążeń AC 230 V. Przekaźniki umożliwiają przełączanie:

• obciążeń rezystancyjnych (np. grzałki, żarówki),
• obciążeń indukcyjnych (np. silniki, niskonapięciowe halogeny z transformatorem toroidalnym),
• obciążeń pojemnościowych (np. niskonapięciowe halogeny z transformatorem elektronicznym).

Urządzenie jest przeznaczone do instalacji stałych wewnątrz budynków, w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach z szyną DIN.

Funkcje z konfiguracją w ETS

Funkcje sterowania

• Przełączanie z komunikatem zwrotnym stanu (status message)
• Bramki logiczne (logic gate)
• Przełączanie centralne (central switching)
• Przełączanie czasowe (timed switching) oraz tryb nocny (night mode)
• Wejście wartości sterującej dla wartości analogowych jako alternatywa dla wejścia przełączającego
• Sterowanie scenami 8-bit oraz przypisanie każdego wyjścia do maks. 8 scen

Funkcje nadpisania (override)

• Manual ON, permanent OFF, blokady (locks)
• Nadpisanie centralne (central override) oraz wymuszenie (forced control)
• Możliwość aktywacji do 7 bloków funkcji override (parametryzacja w ETS)

Diagnostyka

• Zliczanie cykli przełączeń z monitoringiem progów (threshold monitoring)
• Zliczanie godzin pracy z monitoringiem progów (threshold monitoring)
• Komunikaty statusowe

Budowa i obsługa

• Podłączenie KNX: bezśrubowe złącze magistralne KNX (bus terminal block)
• Pole opisowe: do wpisania adresu fizycznego
• Wyjścia: każde wyjście posiada przekaźnik bezpotencjałowy oraz wskaźnik położenia styku
• Obsługa ręczna kanałów: suwak (slider) z możliwością przełączenia styku narzędziem
• Punkty testowe: punkty pomiarowe do sprawdzania napięcia
• Przycisk programowania / LED (czerwona): krótkie naciśnięcie (< 2 s) aktywuje tryb programowania; bardzo długie (> 20 s) reset do ustawień fabrycznych

Podłączenie elektryczne i okablowanie

• Napięcie znamionowe obwodów obciążenia: AC 230 V
• Każde wyjście: osobny zacisk dla napięcia zasilającego oraz zacisk dla obciążenia przełączanego
• Zaciski bezobsługowe: dla przewodów Cu o przekroju 0,5…2,5 mm² (jednodrutowe, wielodrutowe i linkowe)
• Przewody wielodrutowe i linkowe: mogą być wpinane bez tulejek
• Mostkowanie zasilania: zaciski mają po dwa miejsca przyłączeniowe, co ułatwia „przelot” zasilania między kanałami
• Maksymalny prąd przez zaciski obciążenia: ≤ 20 A

Dane techniczne (N 534D51)

• Zasilanie z magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: 20 mA
• Strata mocy (pobór wewnętrzny KNX): 0,2 W
• Liczba przekaźników obciążenia: 8 (bi-stabilne, bezpotencjałowe)
• Napięcie znamionowe styków: AC 230 V (50/60 Hz)
• Prąd znamionowy na kanał: 16 A
• Maks. prąd rozruchowy (t = 150 µs): 600 A
• Maks. prąd rozruchowy (t = 250 µs): 480 A
• Maks. prąd rozruchowy (t = 600 µs): 300 A
• Prąd znamionowy AC1 (cosφ = 0,8): 20 A
• Prąd znamionowy AC3 (cosφ = 0,45): 16 A
• Obciążenie świetlówkowe AX: 16 A
• Trwałość mechaniczna: 1 000 000 cykli przełączeń
• Maks. strata mocy urządzenia (typ ../51) przy znamionowym obciążeniu: 8 W
• Maks. moc przełączania przy napięciu znamionowym: 3680 W
• Praca wielofazowa: tak
• Minimalna zdolność przełączania: 12 V / 100 mA
• Maks. zdolność wyłączania DC1: 24 V / 10 A
• Maks. obciążenie pojemnościowe: 200 µF
• Żarówki / halogeny HV: 3680 W
• Halogeny LV z transformatorem magnetycznym: 2000 VA
• Materiał obudowy: tworzywo sztuczne
• Masa (typ ../51): 525 g
• Warunki pracy: -5…+45°C; wilgotność 5…95% r.h. (bez kondensacji)
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Zgodność: EN 50428 (bezpieczeństwo i EMC)

Montaż

• Montaż na szynie DIN: 35 mm zgodnie z IEC 60715
• Miejsce instalacji: stałe instalacje wewnętrzne, suche lokalizacje, rozdzielnice / małe obudowy
• Przy przełączaniu przekaźnikami poprzez styczniki należy uwzględnić układy gaszące zalecane przez producenta stycznika (np. RC, warystory, diody).

Podsumowanie

Siemens N 534D51 (5WG1 534-1DB51) to 8-kanałowy aktor przełączający KNX z bezpotencjałowymi, bi-stabilnymi przekaźnikami, przystosowany do obciążeń do 16 A (AX) i pracy z odbiornikami o wysokich prądach rozruchowych. Dzięki zasilaniu z magistrali KNX, rozbudowanym funkcjom ETS (sceny 8-bit, logika, tryb nocny, timery, diagnostyka) oraz wygodnym zaciskom do okablowania i mostkowania zasilania, jest to praktyczne rozwiązanie do automatyki oświetlenia i obwodów 230 V w systemie KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE oraz znaki: KNX, EAC, RCM, WEEE, China-RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Montaż, podłączenie i uruchomienie wyłącznie przez wykwalifikowanego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami, normami i wytycznymi krajowymi dla instalacji elektrycznych.
• Urządzenie przeznaczone do stałych instalacji wewnętrznych, wyłącznie w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach z szyną DIN 35 mm zgodną z EN 60715-TH35.
• Urządzenie elektryczne do pracy z napięciem styków 230 V AC oraz magistralą KNX SELV 24 V DC. Przed rozpoczęciem montażu, podłączenia, testów lub prac serwisowych należy odłączyć odpowiednie obwody od zasilania i upewnić się, że instalacja jest bezpieczna.
• Nie otwierać obudowy urządzenia. Otwieranie obudowy może spowodować uszkodzenie produktu oraz zagrożenie dla bezpieczeństwa użytkownika.
• Stopień ochrony IP20. Produkt nie jest przeznaczony do stosowania w miejscach narażonych na wodę, skraplanie wilgoci lub bezpośrednie działanie czynników atmosferycznych.
• Podłączenia przewodów wykonywać zgodnie z dokumentacją producenta. Zaciski obciążenia są przeznaczone do przewodów miedzianych o przekroju 0,5–2,5 mm², a przyłącze KNX do przewodów 0,6–0,8 mm.
• Maksymalny prąd przez zaciski obciążenia nie może przekraczać 20 A. Nie przekraczać parametrów znamionowych urządzenia ani dopuszczalnych obciążeń dla modelu N 534D51.
• Model N 534D51 jest wyposażony w 8 bezpotencjałowych przekaźników bistabilnych do przełączania obciążeń rezystancyjnych, indukcyjnych i pojemnościowych. Nieprawidłowy dobór obciążenia może spowodować uszkodzenie urządzenia lub instalacji.
• Dla modelu N 534D51 prąd znamionowy na kanał wynosi 16 A, a maksymalna moc łączeniowa przy napięciu znamionowym wynosi 3680 W. Parametry obciążenia należy dobierać zgodnie z dokumentacją techniczną producenta.
• Podane parametry obciążalności obowiązują dla montażu poziomego i podłączenia obciążenia od góry. Informację o deratingu należy uwzględnić podczas projektowania instalacji.
• Jeżeli przekaźniki są sterowane przez styczniki wzmacniające, należy stosować elementy tłumiące zalecane przez producenta stycznika, np. elementy RC, warystory lub diody gaszące.
• Ręczna obsługa suwaka przekaźnika jest przeznaczona wyłącznie do sytuacji awaryjnych lub testów podczas instalacji. Zmiana położenia wykonana ręcznie nie jest rejestrowana przez urządzenie i nie powoduje wysłania telegramu na magistralę KNX.
• W przypadku zaniku i powrotu napięcia magistrali ręcznie przełączony przekaźnik zostaje ustawiony do zaparametryzowanego stanu przełączania.
• Przycisk programowania przytrzymany dłużej niż 20 sekund powoduje przywrócenie ustawień fabrycznych i usunięcie konfiguracji urządzenia. Funkcję tę należy stosować wyłącznie świadomie podczas serwisu lub uruchomienia.
• Urządzenie należy eksploatować wyłącznie w zakresie temperatury otoczenia od -5 °C do +45 °C, przy wilgotności względnej 5–95% bez kondensacji.
