5WG1532-1DB51 N 532D51 Aktor załączający, 8 x AC 230 [V], 10AX (16A AC1)

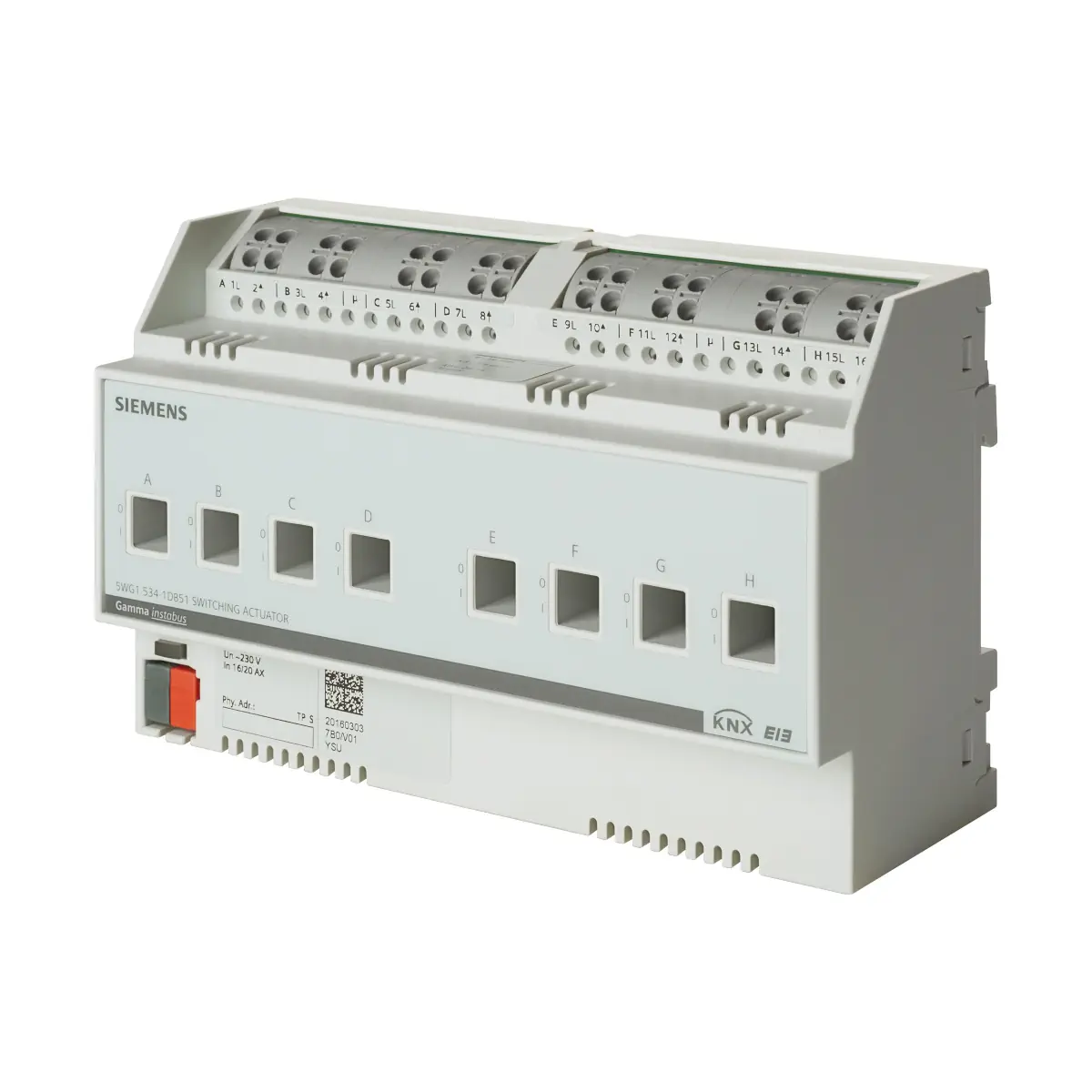

Siemens GAMMA instabus N 532D51 to 8-kanałowy aktor przełączający KNX do niezależnego sterowania obciążeniami rezystancyjnymi, indukcyjnymi i pojemnościowymi. Urządzenie posiada 8 bezpotencjałowych wyjść przekaźnikowych (przekaźniki bistabilne) z możliwością ręcznego przełączenia oraz sygnalizacją położenia styków, co ułatwia test poprawności instalacji. Zasilanie realizowane jest bezpośrednio z magistrali KNX (brak potrzeby dodatkowego zasilacza urządzenia).

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus
• Model: N 532D51
• Numer katalogowy: 5WG1 532-1DB51
• System: KNX (KNX PL-Link: tak)
• Liczba wyjść: 8 (bezpotencjałowe, przekaźniki bistabilne)
• Napięcie znamionowe styków: AC 230 V (50/60 Hz)
• Obciążenie świetlówkowe (AX): 10 A
• Prąd znamionowy na kanał: 10 A
• Maks. prąd udarowy: 400 A (t = 150 µs), 320 A (t = 250 µs), 200 A (t = 600 µs)
• Zaciski bezobsługowe: 0,5…2,5 mm² (drut, linka, linka drobnożyłowa)
• Wyświetlanie stanu i obsługa ręczna dla każdego wyjścia (do testów instalacji)
• Montaż: na szynie DIN 35 mm (IEC 60715)

Zastosowanie

Aktor N 532D51 jest przeznaczony do przełączania grup odbiorników w instalacjach KNX, w tym obciążeń:

• rezystancyjnych (np. grzałki elektryczne, żarówki),
• indukcyjnych (np. silniki, niskonapięciowe halogeny z transformatorem nawijanym),
• pojemnościowych (np. niskonapięciowe halogeny z transformatorem elektronicznym).

Urządzenie jest przystosowane do obciążeń o wysokich prądach rozruchowych, w szczególności dla obciążeń AX zgodnie z DIN EN 60669-2-1.

Funkcje i konfiguracja (ETS)

Funkcje sterujące

• Przełączanie z wysyłaniem komunikatu stanu
• Bramka logiczna (funkcje logiczne)
• Przełączanie centralne
• Przełączanie czasowe oraz tryb nocny
• Wejście wartości sterującej dla wartości analogowych jako alternatywa dla wejścia przełączającego
• Zintegrowana kontrola scen 8-bit oraz przypisanie każdego wyjścia do maks. 8 scen

Funkcje nadrzędne (override)

• Ręczne ON, stałe OFF
• Blokady, centralny override, wymuszenie
• Możliwość aktywacji do 7 bloków funkcji override (parametryzacja w ETS)

Diagnostyka

• Zliczanie cykli łączeniowych z monitorowaniem progów
• Zliczanie godzin pracy z monitorowaniem progów
• Komunikaty stanu

Zachowanie przy zaniku i powrocie napięcia magistrali

• Wartości (w tym aktualny stan przełączenia) są trwale zapisywane dla każdego wyjścia.
• Po powrocie napięcia magistrali wartości są przywracane oraz wykonywane są działania skonfigurowane dla kanałów (z opcjonalnym raportowaniem nowych stanów).

Wymagania dla ETS

• ETS: 4.2 lub nowszy

Obsługa i elementy sygnalizacyjne

• Dioda LED (czerwona) i przycisk programowania: krótkie naciśnięcie (< 2 s) aktywuje tryb uczenia (LED świeci = aktywny).
• Reset do stanu fabrycznego: bardzo długie naciśnięcie (> 20 s) – LED zaczyna migać po 20 s; kasowane są ustawienia konfiguracyjne.
• Wskaźnik położenia styku z możliwością przełączenia narzędziem: suwak w górze – styk otwarty, suwak w dole – styk zamknięty.
• Styki testowe: punkt pomiarowy do testowania napięcia.

Dane techniczne

• Zasilanie z magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: 20 mA
• Strata mocy (pobór wewnętrzny): 0,2 W
• Liczba wyjść (przekaźniki bistabilne, bezpotencjałowe): 8
• Napięcie znamionowe styków: AC 230 V
• Prąd znamionowy na kanał: 10 A
• Prąd znamionowy AC1 (cosφ = 0,8): 16 A (dla obciążenia rezystancyjnego)
• Prąd znamionowy AC3 (cosφ = 0,45): 8 A
• Obciążenie świetlówkowe (AX): 10 A
• Maks. prąd udarowy: 400 A (t = 150 µs), 320 A (t = 250 µs), 200 A (t = 600 µs)
• Żywotność mechaniczna: 1 000 000 cykli przełączeń
• Maks. strata mocy urządzenia przy obciążeniu znamionowym: 4 W
• Maks. moc łączeniowa przy napięciu znamionowym: 2300 W
• Praca wielofazowa: tak
• Minimalna zdolność łączeniowa: 12 V / 100 mA
• Maks. zdolność wyłączania DC1: 24 V / 10 A
• Maks. obciążenie pojemnościowe: 140 µF
• Moc (AC3): 1840 VA
• Żarówki: 2300 W
• Halogeny HV: 2300 W
• Halogeny LV z transformatorami magnetycznymi: 500 VA
• Materiał obudowy: tworzywo sztuczne
• Masa: 430 g
• Warunki pracy (temperatura otoczenia): -5…+45 °C
• Wilgotność względna: 5…95% (bez kondensacji)
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Bezpieczeństwo elektryczne (magistrala): SELV DC 24 V
• Zgodność: EN 50428 (bezpieczeństwo urządzenia i kompatybilność EMC)
• Oznaczenia: KNX, EAC, RCM, WEEE, China-RoHS, CE

Montaż i podłączenie

• Instalacja: do stałych instalacji wewnętrznych, w suchych pomieszczeniach, w rozdzielnicach lub obudowach z szyną DIN EN 60715-TH35.
• Podłączenie KNX: przez blok zacisków magistrali KNX (bezśrubowy).
• Zaciski obciążenia: do łączenia i mostkowania przewodów 0,5…2,5 mm²; każdy zacisk ma dwa tory przyłączeniowe umożliwiające przelot/mostkowanie zasilania.
• Maksymalny prąd przez zaciski obciążenia: ≤ 20 A

Podsumowanie

Siemens N 532D51 (5WG1 532-1DB51) to solidny 8-kanałowy aktor przełączający KNX do AC 230 V, przystosowany do obciążeń AX 10 A oraz do pracy z różnymi typami odbiorników. Bezpotencjałowe wyjścia przekaźnikowe, zaciski bezobsługowe 0,5…2,5 mm², funkcje czasowe i sceny 8-bit, a także rozbudowane możliwości diagnostyczne w ETS czynią go uniwersalnym elementem automatyki budynkowej KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z normami UE).
• Produkt posiada oznaczenia: KNX, EAC, RCM, WEEE, China-RoHS.
• Nie wyrzucać z odpadami komunalnymi. Utylizować zgodnie z oznaczeniem WEEE oraz lokalnymi przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Montaż, podłączenie i uruchomienie wyłącznie przez certyfikowanego elektryka, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami, normami i wytycznymi kraju instalacji.
• Urządzenie przeznaczone do stałych instalacji wewnętrznych, wyłącznie w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach z szyną DIN EN 60715-TH35.
• Nie otwierać obudowy urządzenia.
• Urządzenie KNX z zasilaniem magistralnym SELV DC 24 V (zakres DC 21...30 V). Obwody magistrali należy podłączać wyłącznie jako obwody bezpiecznego bardzo niskiego napięcia SELV.
• Wyjścia przekaźnikowe są bezpotencjałowe. Każdy kanał przeznaczony jest do pracy z napięciem znamionowym 230 V AC, 50/60 Hz.
• Dla modelu N 532D51 prąd znamionowy na kanał wynosi 10 A. Nie przekraczać dopuszczalnych obciążeń dla danego typu odbiornika oraz parametrów podanych przez producenta.
• Maksymalny prąd przez zaciski obciążenia nie może przekraczać 20 A.
• Urządzenie jest przeznaczone do przełączania obciążeń rezystancyjnych, indukcyjnych i pojemnościowych. Stosować wyłącznie w granicach parametrów technicznych produktu.
• Przy sterowaniu przekaźników za pomocą wzmacniających styczników należy stosować elementy przeciwprzepięciowe zalecane przez producenta stycznika, np. elementy RC, warystory lub diody wolnego biegu.
• Podłączenia przewodów wykonywać wyłącznie przewodami miedzianymi o przekrojach zgodnych z dokumentacją: dla zacisków obciążenia 0,5...2,5 mm², dla magistrali KNX przewód 0,6...0,8 mm.
• Urządzenie ma stopień ochrony IP20. Nie jest przeznaczone do stosowania w miejscach narażonych na bezpośrednie działanie wilgoci, wody, kondensacji lub czynników atmosferycznych.
• Dopuszczalna temperatura otoczenia podczas pracy wynosi od -5 °C do +45 °C. Nie używać poza zakresem parametrów środowiskowych określonych przez producenta.
• Ręczne przestawianie suwaka służy wyłącznie jako funkcja awaryjna lub do testów podczas instalacji. Zmiana wykonana ręcznie nie jest wysyłana na magistralę i nie jest rejestrowana przez urządzenie.
• W przypadku zaniku i powrotu napięcia magistrali ręcznie przełączony przekaźnik zostanie ustawiony w zaparametryzowany stan przełączenia.
• Długie naciśnięcie przycisku programowania przez ponad 20 sekund przywraca ustawienia fabryczne i usuwa konfigurację urządzenia. Czynność wykonywać wyłącznie świadomie podczas prac instalacyjnych lub serwisowych.
