5WG1510-4CB23 JB 510C23 Wyjście binarne, 2 x AC 120...277 [V], 10 [A] (obciążenie rezystancyjne), standard UL

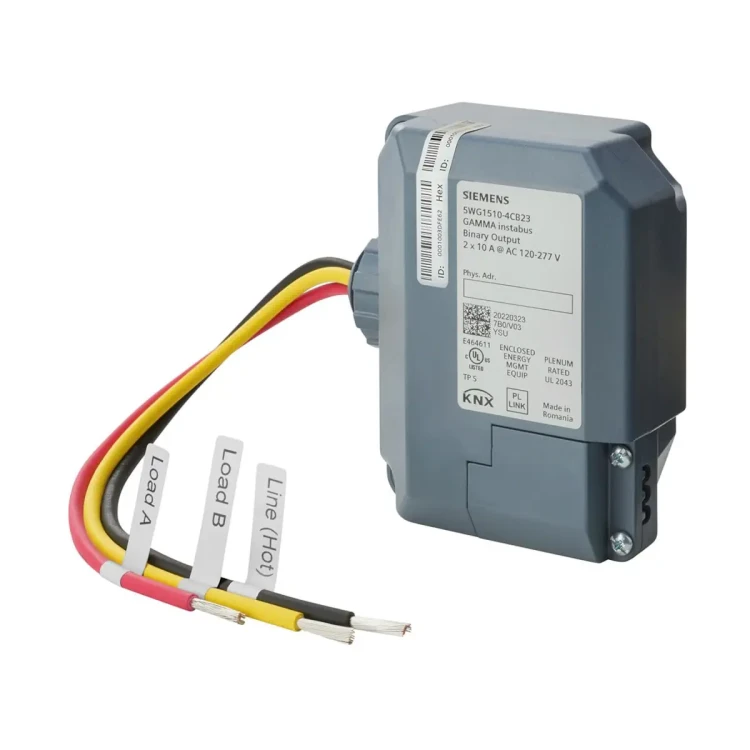

5WG1510-4CB23 (JB 510C23) to kompaktowy aktor wyjść binarnych KNX z 2 niezależnymi wyjściami przekaźnikowymi, przeznaczony do przełączania obciążeń przy napięciu AC 120…277 V. Każde wyjście realizowane jest jako pływający styk przekaźnika, o prądzie znamionowym 10 A dla obciążenia rezystancyjnego (zgodnie z DIN EN 60669-1) i częstotliwości 50/60 Hz. Elektronika urządzenia jest zasilana z magistrali KNX, a wbudowany sprzęg magistralny umożliwia podłączenie przez zacisk magistralny. Moduł ma stopień ochrony IP20 i jest wykonany jako urządzenie do zabudowy z gwintowanym przyłączem 1/2 cala, przystosowane do montażu na lub w puszce rozgałęźnej UL/NEMA z przeprowadzeniem przewodów funkcyjnych przez złącze gwintowane 1/2".

Najważniejsze cechy

• Producent / numer katalogowy: 5WG1510-4CB23
• Model: JB 510C23
• Typ: KNX Binary Output (aktor przełączający)
• Liczba wyjść: 2
• Element wykonawczy: 2 pływające styki przekaźnikowe
• Napięcie pracy styków: AC 120…277 V
• Częstotliwość: 50/60 Hz
• Prąd znamionowy styku: 10 A (obciążenie rezystancyjne) wg DIN EN 60669-1
• Zasilanie elektroniki: z magistrali KNX
• Podłączenie KNX: zintegrowany sprzęg magistralny, połączenie przez zacisk magistralny
• Stopień ochrony: IP20
• Montaż: urządzenie do zabudowy z przyłączem gwintowanym 1/2" do puszek UL/NEMA Junction Box

Zastosowanie

JB 510C23 służy do sterowania dwoma obwodami elektrycznymi w systemie KNX, np. oświetleniem lub innymi odbiornikami zasilanymi w zakresie AC 120…277 V. Dzięki pływającym stokom przekaźnikowym oraz funkcjom czasowym, logice i scenom, urządzenie pozwala realizować zarówno proste przełączanie, jak i bardziej rozbudowane scenariusze automatyki.

Funkcje GAMMA – na każde wyjście

• Tryb pracy: wybieralny tryb normalny lub tryb zegara (time switch mode)
• Tryb przekaźnika: wybór styku NO (normalnie otwarty) lub NC (normalnie zamknięty)
• Obiekt statusu: opcjonalnie
• Opóźnienia: regulowane czasy zwłoki załączenia (ON) i wyłączenia (OFF)
• Logika: wybieralna operacja AND/OR dla dwóch obiektów komunikacyjnych
• Zachowanie przy zaniku i powrocie magistrali: wybieralny stan przełączenia
• Tryb nocny (opcjonalnie): obiekt do czasowo ograniczonego załączenia wyjścia w nocy (np. oświetlenia)
• Czas załączenia (ON period): zmienny w trybie nocnym lub time switch mode
• Przedłużanie czasu ON: wybieralne post-triggering (On period extension) w trybie zegara
• Ostrzeżenie przed wyłączeniem: wybieralny sygnał przez trzykrotne krótkie wyłączenie i załączenie (miganie) w trybie nocnym lub zegara

Funkcje dodatkowe – na każde wyjście

• Ręczne nadpisanie (manual override): dodatkowy obiekt komunikacyjny
• Sterowanie wymuszone (forced control): dodatkowy obiekt do włączenia/wyłączenia w trybie wymuszonym
• Licznik godzin pracy: z monitorowaniem progu (threshold)
• Licznik cykli obciążenia: z monitorowaniem progu (threshold)

Sceny KNX

• Zintegrowane sterowanie scenami 8-bit
• Przypisanie do scen: każde wyjście można powiązać z maks. 8 scenami

Montaż i podłączenie

• Wykonanie do zabudowy: urządzenie jako built-in device do puszek UL/NEMA Junction Box.
• Przyłącze: gwint 1/2" umożliwia montaż na lub w puszce oraz przeprowadzenie przewodów funkcyjnych przez złącze gwintowane.
• Połączenie KNX: poprzez zacisk magistralny (wbudowane sprzęgło magistrali).

Podsumowanie

5WG1510-4CB23 (JB 510C23) to 2-kanałowy aktor binarny KNX do przełączania obciążeń AC 120…277 V z pływającymi stykami przekaźnikowymi 10 A (obciążenie rezystancyjne). Zasilanie z magistrali, stopień ochrony IP20 oraz wykonanie do montażu w puszkach UL/NEMA z przyłączem gwintowanym 1/2" czynią go praktycznym rozwiązaniem do instalacji, w których wymagane są funkcje czasowe, logika, tryb nocny, liczniki oraz sterowanie scenami 8-bit (do 8 scen na wyjście).
