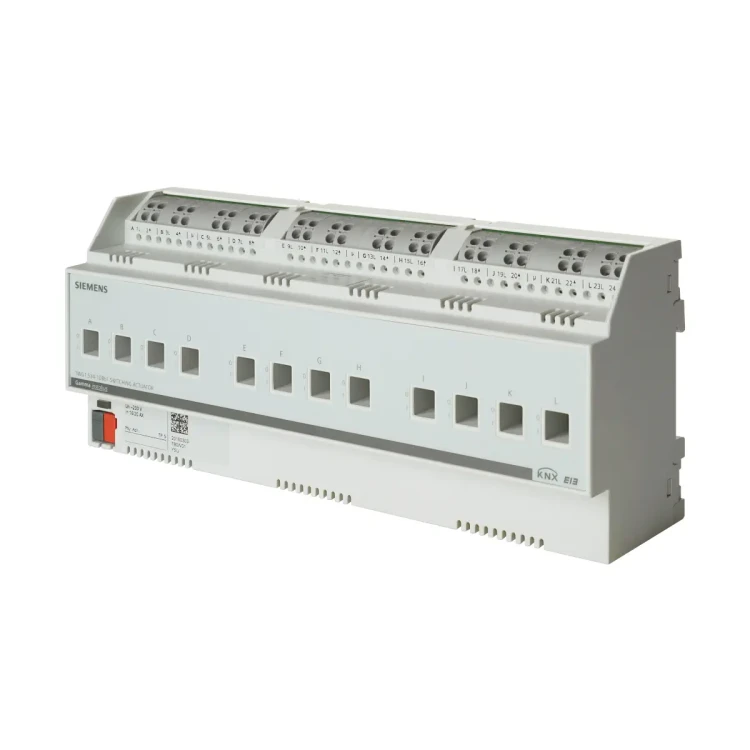

5WG1534-1DB61 N 534D61 Aktor załączający, 12 x AC 230 [V], 16/20AX

Siemens GAMMA instabus N 534D61 to 12-kanałowy aktor przełączający KNX z beznapięciowymi (potencjałowo niezależnymi) wyjściami przekaźnikowymi, przeznaczony do przełączania obciążeń rezystancyjnych, indukcyjnych i pojemnościowych przy AC 230 V (50/60 Hz). Urządzenie jest przystosowane do obciążeń o wysokich prądach rozruchowych, w tym do obciążeń świetlówkowych (AX) zgodnie z DIN EN 60669-2-1, a jednocześnie oferuje czytelną sygnalizację stanu oraz możliwość ręcznego testu każdego wyjścia (zmiana położenia styku narzędziem) podczas uruchamiania instalacji.

Najważniejsze cechy

• Producent: Siemens
• Rodzina: GAMMA instabus
• Model: N 534D61
• Numer katalogowy (article number): 5WG1 534-1DB61
• System: KNX (połączenie magistrali przez bezśrubową złączkę KNX)
• KNX PL-Link: Yes
• Liczba wyjść: 12 (kanały przełączające)
• Typ wyjść: przekaźniki bistabilne, beznapięciowe (potential-free)
• Napięcie znamionowe styków: AC 230 V (50/60 Hz)
• Obciążenie świetlówkowe: AX 16 A
• Sygnalizacja i test: wskaźnik położenia styku z możliwością ręcznej obsługi dla każdego wyjścia + punkty testowe do pomiaru napięcia
• Zaciski: bezobsługowe, do przewodów jednodrutowych, wielodrutowych i linkowych 0,5…2,5 mm² (linka i przewód wielodrutowy możliwe do wpięcia bez tulejek)
• Przelot zasilania: dwa tory przyłączeniowe na zacisk (ułatwia mostkowanie/„looping through”)
• Montaż: na szynie DIN 35 mm (IEC 60715), urządzenie modułowe

Zastosowanie

N 534D61 służy do przełączania niezależnych grup odbiorników w instalacjach KNX, takich jak: grzałki elektryczne i żarówki (obciążenia rezystancyjne), silniki i transformatory nawinięte dla halogenów niskonapięciowych (obciążenia indukcyjne) oraz transformatory elektroniczne dla halogenów niskonapięciowych (obciążenia pojemnościowe).

Urządzenie jest przystosowane do pracy z obciążeniami o wysokich prądach załączeniowych, w szczególności dla obciążeń typu AX.

Funkcje (konfiguracja w ETS)

Funkcje sterujące

• Przełączanie z komunikatem stanu
• Bramka logiczna
• Przełączanie centralne
• Przełączanie czasowe oraz tryb nocny
• Wejście wartości sterującej (dla wartości analogowych) jako alternatywa dla wejścia przełączającego
• Zintegrowane sterowanie scenami 8-bit oraz przypisanie każdego wyjścia do maks. 8 scen

Funkcje nadzoru (override)

• Manual ON, permanent OFF, blokady, centralny override, wymuszenie
• Możliwość aktywacji do siedmiu bloków funkcji override przez ETS

Diagnostyka

• Zliczanie cykli przełączeń z nadzorem progów
• Zliczanie godzin pracy z nadzorem progów
• Komunikaty stanu

Zasilanie i komunikacja KNX

• Zasilanie: z magistrali KNX (nie jest wymagane dodatkowe zasilanie urządzenia)
• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: 20 mA
• Straty mocy (wewnętrzne): 0,2 W
• ETS: ETS 4.2 lub nowszy

Obsługa lokalna i elementy sygnalizacyjne

• Przycisk programowania / LED (czerwona): krótkie naciśnięcie (< 2 s) aktywuje tryb programowania (LED świeci = aktywny)
• Reset do stanu dostawy: bardzo długie naciśnięcie (> 20 s) (LED zaczyna migać po 20 s; reset sygnalizowany równomiernym miganiem przez 8 s)
• Ręczna zmiana stanu przekaźnika: możliwa na każdym kanale przez przełącznik położenia styku (do testów instalacji)
• Punkty testowe: miejsce do sprawdzania napięcia na kanale

Dane techniczne (N 534D61)

• Liczba przekaźników obciążenia: 12 (bistabilne, beznapięciowe)
• Napięcie znamionowe styków: AC 230 V (50/60 Hz)
• Prąd znamionowy na kanał: 16 A
• Obciążenie świetlówkowe (AX): 16 A
• Prąd znamionowy w pracy AC1 (cosφ = 0,8): 20 A (z uwagą dot. deratingu: 20 A tylko do 35°C temperatury otoczenia i przy sąsiednim kanale bez prądu)
• Prąd znamionowy w pracy AC3 (cosφ = 0,45): 16 A
• Maks. prąd załączeniowy: 600 A (t = 150 µs), 480 A (t = 250 µs), 300 A (t = 600 µs)
• Trwałość mechaniczna: 1 000 000 cykli przełączeń
• Maks. moc przełączania przy napięciu znamionowym: 3680 W
• Minimalna zdolność łączeniowa: 12 V / 100 mA
• Maks. zdolność wyłączania DC1: 24 V / 10 A
• Maks. obciążenie pojemnościowe: 200 µF
• Obciążenia lamp: żarowe 3680 W, halogenowe HV 3680 W, halogenowe LV z transformatorem magnetycznym 2000 VA
• Praca wielofazowa: tak
• Maks. prąd przez zaciski obciążenia: ≤ 20 A
• Maks. straty mocy urządzenia przy obciążeniu znamionowym: 12 W (typ N 53../61)
• Zakres temperatur pracy: -5…+45°C
• Wilgotność względna: 5…95% (bez kondensacji)
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Masa: 775 g
• Szerokość modułowa: 12 TE / 216 mm
• Wysokość: 90 mm

Montaż i okablowanie

• Montaż w rozdzielnicach i obudowach na szynie DIN 35 mm (IEC 60715)
• Przeznaczony do instalacji stałych wewnątrz budynków, w suchych pomieszczeniach
• Przewody mocy (zaciski): Cu 0,5…2,5 mm²
• Połączenie KNX: Cu 0,6…0,8 mm (złączka KNX)

Podsumowanie

Siemens N 534D61 (5WG1 534-1DB61) to wydajny, 12-kanałowy aktor przełączający KNX z przekaźnikami bistabilnymi i obciążalnością AX 16 A, zaprojektowany do niezawodnego przełączania różnych typów obciążeń AC 230 V, także o wysokich prądach rozruchowych. Rozbudowane funkcje ETS (sceny 8-bit, logika, centralne sterowanie, timery i tryb nocny), diagnostyka oraz wygodne zaciski 0,5…2,5 mm² sprawiają, że jest to praktyczne rozwiązanie do rozdzielnic KNX w instalacjach mieszkaniowych i komercyjnych.
