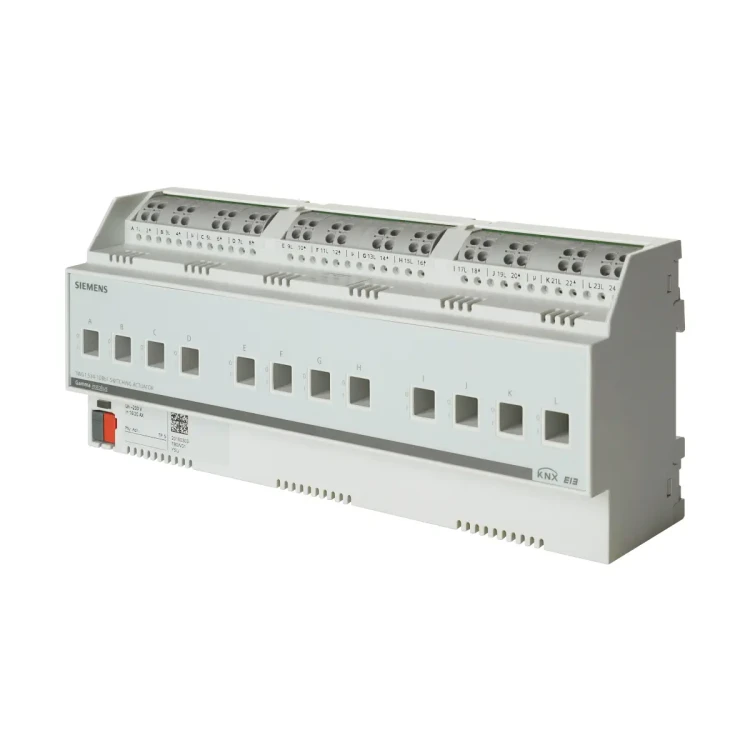

5WG1532-1DB61 N 532D61 Aktor załączający, 12 x AC 230 [V], 10AX (16A AC1)

Siemens GAMMA instabus N 532D61 to 12-kanałowy aktor przełączający KNX z 12 bezpotencjałowymi wyjściami przekaźnikowymi (bistabilnymi), przeznaczony do sterowania obciążeniami rezystancyjnymi, indukcyjnymi i pojemnościowymi przy napięciu znamionowym AC 230 V (50/60 Hz). Urządzenie jest przystosowane do obciążeń o dużych prądach rozruchowych (w tym świetlówkowych – klasa AX) i montowane na szynie DIN 35 mm. Zasilanie odbywa się bezpośrednio z magistrali KNX (DC 24 V) – bez dodatkowego zasilacza urządzenia. Każdy kanał ma wskaźnik stanu oraz możliwość ręcznego przełączenia (test instalacji).

Najważniejsze cechy

• Producent: Siemens
• Seria: GAMMA instabus
• Model: N 532D61
• Numer katalogowy (Article number): 5WG1 532-1DB61
• Interfejs: KNX (bus terminal block, bezśrubowy)
• KNX PL-Link: Tak
• Liczba wyjść: 12 (przekaźniki bistabilne, bezpotencjałowe)
• Napięcie styków (znamionowe): AC 230 V, 50/60 Hz
• Obciążenie świetlówkowe (AX): 10 A
• Prąd znamionowy na kanał: 10 A
• Przystosowanie do dużych prądów rozruchowych (m.in. obciążenia AX wg DIN EN 60669-2-1)
• Bezobsługowe zaciski: 0,5…2,5 mm² (drut, linka i linka drobnożyłowa; linki można podłączać bez tulejek)
• Zaciski z podwójnym przyłączem – możliwość mostkowania/„przelotu” zasilania między kanałami
• Wskaźnik położenia styku + ręczne przełączanie każdego wyjścia (test poprawności instalacji)

Zastosowanie

N 532D61 służy do przełączania niezależnych grup odbiorników (12 kanałów), takich jak: grzałki i inne odbiorniki rezystancyjne, silniki i transformatory (obciążenia indukcyjne) oraz odbiorniki o charakterze pojemnościowym (np. z elektronicznymi transformatorami). Urządzenie jest przeznaczone do stałych instalacji wewnętrznych, w suchych pomieszczeniach, w rozdzielnicach i obudowach z szyną DIN EN 60715-TH35.

Funkcje (konfiguracja w ETS)

Funkcje sterujące

• Przełączanie z komunikatem statusu
• Bramka logiczna (logic gate)
• Przełączanie centralne (central switching)
• Przełączanie czasowe (timed switching)
• Tryb nocny (night mode)
• Wejście wartości sterującej dla wartości analogowych jako alternatywa dla wejścia przełączającego
• 8-bitowa kontrola scen – przypisanie każdego wyjścia do maks. 8 scen

Funkcje nadpisania (override)

• Manual ON
• Permanent OFF
• Blokady (locks)
• Central override
• Wymuszenie (forced control)
• Możliwość aktywacji do 7 bloków funkcji override (parametryzacja w ETS)

Diagnostyka

• Zliczanie cykli łączeniowych z monitorowaniem progu
• Zliczanie godzin pracy z monitorowaniem progu
• Komunikaty statusu

Konstrukcja i obsługa

• Montaż: urządzenie szynowe (N-dimension) na szynie 35 mm wg IEC 60715
• Zasilanie urządzenia: z magistrali KNX (brak dodatkowego zasilania urządzenia)
• Każde wyjście: przekaźnik bezpotencjałowy ze wskaźnikiem położenia i możliwością ręcznej zmiany stanu narzędziem
• Elementy obsługowe: przycisk programowania (learn mode) + czerwona dioda LED
• Learn mode: krótkie naciśnięcie (< 2 s) – aktywacja trybu programowania (LED świeci = aktywny)
• Reset do stanu fabrycznego: bardzo długie naciśnięcie (> 20 s)
• Styki testowe: punkt pomiarowy do testu napięcia kanału

Podłączenie elektryczne

• Napięcie zasilania odbiorników (na zaciskach kanałów): AC 230 V
• Maksymalny prąd przez zaciski obciążenia: ≤ 20 A
• Przekroje przewodów (Cu): 0,5…2,5 mm²
• KNX (Cu): 0,6…0,8 mm
• Zaciski z podwójnym przyłączem: umożliwiają mostkowanie (np. przelot zasilania między kanałami)

Dane techniczne

Zasilanie (KNX)

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Prąd magistrali KNX: 20 mA
• Strata mocy KNX (pobór wewnętrzny): 0,2 W

Wyjścia (przekaźniki obciążenia)

• Liczba przekaźników: 12 (bistabilne, bezpotencjałowe)
• Napięcie znamionowe styków: AC 230 V
• Prąd znamionowy na kanał: 10 A
• Prąd rozruchowy maks. (t = 150 µs): 400 A
• Prąd rozruchowy maks. (t = 250 µs): 320 A
• Prąd rozruchowy maks. (t = 600 µs): 200 A
• Prąd znamionowy AC1 (cosφ = 0,8): 16 A (dla obciążenia rezystancyjnego)
• Prąd znamionowy AC3 (cosφ = 0,45): 8 A
• Obciążenie świetlówkowe (AX): 10 A
• Trwałość mechaniczna: 1 000 000 cykli łączeniowych
• Maks. moc łączeniowa przy napięciu znamionowym: 2300 W
• Praca wielofazowa: tak
• Minimalna moc łączeniowa: 12 V / 100 mA
• Maks. zdolność wyłączania DC1: 24 V / 10 A
• Maks. obciążenie pojemnościowe: 140 µF
• Obciążenia lampowe:
  • żarowe: 2300 W
  • halogenowe HV: 2300 W
  • halogenowe LV z transformatorem magnetycznym: 500 VA
• Moc znamionowa przy AC3: 1840 VA

Straty mocy

• Maks. strata mocy urządzenia przy znamionowym obciążeniu (N 53../61): 6 W

Warunki środowiskowe i obudowa

• Materiał obudowy: tworzywo sztuczne
• Temperatura otoczenia (praca): -5…+45°C
• Temperatura składowania: -20…+70°C
• Temperatura transportu: -25…+70°C
• Wilgotność względna (bez kondensacji): 5…95%
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Bezpieczeństwo elektryczne magistrali: SELV DC 24 V
• Masa (N 53../61): 630 g

Montaż i uruchomienie

• Montaż na szynie: DIN 35 mm
• Tryb budowlany (fabrycznie): umożliwia przełączanie oświetlenia budowlanego przez urządzenia KNX, nawet bez uruchomienia w ETS
• Test okablowania kanałów: stan przekaźnika można zmieniać poleceniem z magistrali lub ręcznie (do sprawdzenia poprawności podłączenia odbiorników)

Podsumowanie

Siemens N 532D61 (5WG1 532-1DB61) to 12-kanałowy aktor przełączający KNX z bezpotencjałowymi przekaźnikami bistabilnymi, przeznaczony do obciążeń AC 230 V o dużych prądach rozruchowych, w tym świetlówkowych 10 AX. Bogaty zestaw funkcji ETS (sceny 8-bit, logika, centralne sterowanie, timery, tryb nocny, override i diagnostyka) oraz bezobsługowe zaciski 0,5…2,5 mm² sprawiają, że jest to uniwersalne rozwiązanie do rozdzielnicowych instalacji automatyki budynkowej KNX.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Produkt posiada oznaczenia/test marks: KNX, EAC, RCM, WEEE, China-RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z przepisami dotyczącymi zużytego sprzętu elektrycznego i elektronicznego.
• Montaż, podłączenie i uruchomienie wyłącznie przez certyfikowanego elektryka.
• Podczas planowania i wykonywania instalacji elektrycznej należy przestrzegać obowiązujących lokalnie wytycznych, przepisów i norm.
• Nie otwierać obudowy urządzenia.
• Urządzenie przeznaczone jest do stałych instalacji wewnętrznych, wyłącznie w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach z szyną DIN EN 60715-TH35.
• Stopień ochrony IP20 – produkt nie jest przeznaczony do bezpośredniego narażenia na wodę, wilgoć, pył przewodzący ani warunki zewnętrzne.
• Obwód magistrali KNX jest obwodem SELV 24 V DC. Podłączenie magistrali należy wykonywać zgodnie z wymaganiami SELV i z zachowaniem prawidłowej polaryzacji.
• Urządzenie pracuje z obciążeniami przełączanymi 230 V AC. Należy zachować szczególną ostrożność podczas podłączania i testowania napięcia na kanałach.
• Dla modelu N 532D61 maksymalny prąd znamionowy na kanał wynosi 10 A. Nie przekraczać dopuszczalnych parametrów obciążenia podanych przez producenta.
• Maksymalny prąd prowadzony przez zaciski obciążenia nie może przekraczać 20 A.
• Urządzenie jest przeznaczone do przełączania obciążeń rezystancyjnych, indukcyjnych i pojemnościowych wyłącznie w granicach danych technicznych producenta.
• Ręczna obsługa suwaka jest przewidziana wyłącznie jako funkcja awaryjna lub do testów podczas instalacji. Zmiana położenia nie jest wysyłana na magistralę i nie jest rejestrowana przez urządzenie.
• Po zaniku i powrocie napięcia magistrali przekaźnik przełączony ręcznie zostanie ustawiony do zaparametryzowanego stanu przełączania.
• Przycisk programowania przytrzymany dłużej niż 20 sekund powoduje reset urządzenia do ustawień fabrycznych i usunięcie konfiguracji.
• W przypadku sterowania przekaźnikami poprzez styczniki pośredniczące należy stosować elementy tłumiące zalecane przez producenta stycznika, np. RC, warystory lub diody swobodne.
• Podłączenia przewodów wykonywać zgodnie z dokumentacją producenta. Zaciski są przeznaczone do przewodów o przekroju od 0,5 do 2,5 mm², a przewód KNX do średnicy 0,6–0,8 mm.
• Produkt należy użytkować wyłącznie w zakresie temperatur pracy od -5°C do +45°C oraz przy wilgotności względnej 5–95% bez kondensacji.
