5WG1513-1AB11 N 513/11 Aktor załączający‚ główny moduł‚ 3 x AC 230/400 [V]‚ 20 AX‚ C load‚ kontrola napięcia

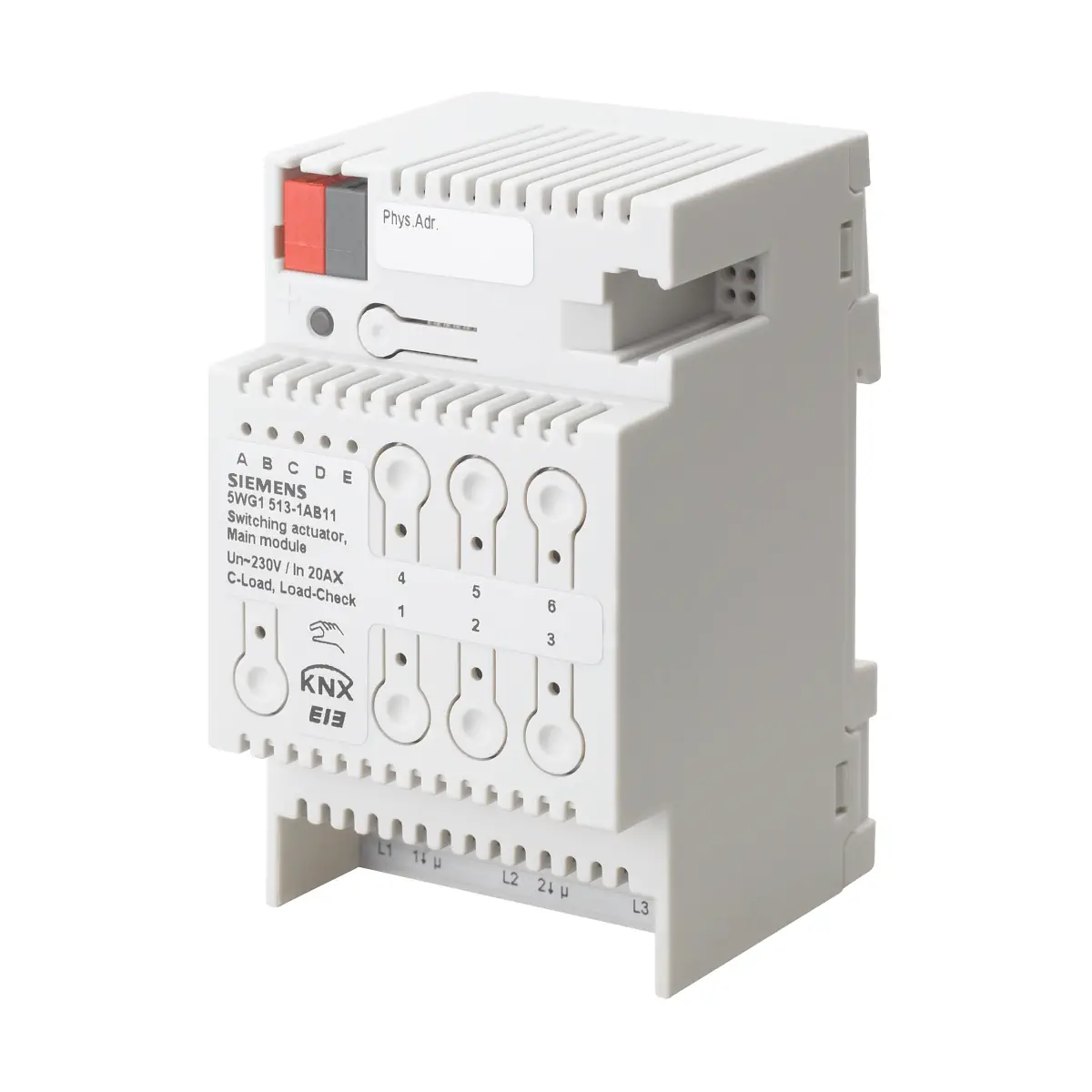

N 513/11 (nr katalogowy 5WG1 513-1AB11) to aktor przełączający KNX (GAMMA instabus) w wykonaniu modułu głównego, montowany na szynie DIN w wymiarach systemu N. Urządzenie realizuje 3 niezależne wyjścia przekaźnikowe (styki bezpotencjałowe) do przełączania odbiorników AC 230/400 V przy obciążeniach do 20 AX (C-load). Każde wyjście posiada pomiar i monitoring prądu obciążenia (load-check), co ułatwia wykrywanie m.in. awarii obciążenia lub przeciążenia. Elektronika zasilana jest z magistrali KNX, a połączenie z KNX wykonywane jest poprzez zacisk magistralny.

Najważniejsze cechy

• Producent: Siemens
• Seria / system: GAMMA instabus (KNX / KNX EIB)
• Model: N 513/11
• Nr katalogowy: 5WG1 513-1AB11
• Typ: aktor przełączający – moduł główny
• Liczba wyjść: 3 wyjścia przełączające, styki przekaźnikowe bezpotencjałowe
• Napięcie znamionowe styków: AC 230/400 V, 50/60 Hz
• Obciążalność: 20 AX (200 µF) zgodnie z DIN EN 60669-1
• Pomiar prądu i monitoring obciążenia: load-check na każdym wyjściu
• Możliwość rozbudowy: kaskadowe dołączenie do 4 podmodułów przełączających przez interfejs 6-pin (rozszerzenie do 6/9/12/15 wyjść łącznie)
• Montaż: zatrzaskowo na szynie DIN EN 60715-TH35-7.5
• Szerokość: 3 MU (1 MU = 18 mm)
• Stopień ochrony: IP20
• Masa: ok. 240 g

Zastosowanie

Siemens N 513/11 służy do przełączania grup odbiorników w instalacjach budynkowych KNX, np. oświetlenia oraz innych obciążeń elektrycznych, gdzie wymagana jest kontrola prądu obciążenia i diagnostyka pracy kanałów. Moduł główny może być elastycznie rozbudowany o kolejne kanały dzięki dołączanym podmodułom, co pozwala dopasować liczbę wyjść do rzeczywistej liczby obwodów w rozdzielnicy.

Funkcje i działanie

Wyjścia przekaźnikowe i load-check

• 3 wyjścia przełączające realizowane przez styki przekaźnikowe bezpotencjałowe.
• Pomiar prądu obciążenia dla każdego wyjścia oraz monitoring (load-check) – funkcje diagnostyczne mogą obejmować wykrywanie awarii obciążenia i/lub przeciążenia (zależnie od parametrów programu aplikacyjnego).
• Zakres pomiaru prądu: 0,1…20,5 A (sinusoidalny), 50/60 Hz (± 5 Hz).
• Dokładność pomiaru: ± 9% mierzonej wartości oraz ± 130 mA.

Tryb magistrali i tryb bezpośredni (lokalny)

• Przycisk Direct mode (z żółtą diodą LED) przełącza urządzenie między bus mode a direct mode.
• W direct mode wyjścia aktualnie wybranego modułu można przełączać lokalnie przyciskami (funkcja przełączania typu toggle), a stan wyjść sygnalizują czerwone diody LED w przyciskach.
• W modelu N 513/11 wykorzystywane są przyciski i LED dla wyjść 1…3 (przyciski 4…6 nie są używane).
• Fabrycznie direct mode jest ograniczony czasowo do 15 minut (każde naciśnięcie przycisku resetuje czas). Parametr pozwala ustawić pracę stałą lub czasową.
• Jeżeli direct mode jest aktywny, rozkazy przełączania i sceny odebrane z KNX są buforowane i wykonywane po powrocie do bus mode.

Sygnalizacja i wybór modułu

• 5 zielonych diod LED wskazuje, który moduł (A…E) jest aktualnie wybrany.
• Migotanie zielonej diody LED A…E oznacza wykrycie usterki (np. skonfigurowano więcej modułów niż podłączono, niezgodność typu modułu lub wykrycie uszkodzonego modułu).
• Czerwona dioda LED sygnalizuje stan (normal mode / addressing mode) oraz służy do sprawdzenia napięcia magistrali.

Zachowanie przy zaniku zasilania

• Elektronika zasilana jest z KNX – awaria sieci powoduje utratę funkcji tylko wtedy, gdy w jej wyniku zanika również napięcie magistrali.
• Dla każdego wyjścia można określić stan przy zaniku napięcia magistrali oraz po jego powrocie: jak przed zanikiem, ON lub OFF.

Program aplikacyjny (ETS)

• Wymagany program aplikacyjny: „07B0 A15 Switching Actuator 981B02”.
• Wymagana wersja ETS: ETS 3.0 lub nowsza.
• W trybie magistrali dla każdego wyjścia mogą być dostępne obiekty komunikacyjne m.in. do: przełączania, ręcznego nadpisania, wymuszenia, logiki oraz odczytu stanu.
• Opcjonalnie dostępne funkcje m.in.: wykrywanie i monitoring prądu obciążenia przy awarii/przeciążeniu, jednoczesne przełączanie trzech wyjść (przełączanie 3-fazowe), konwersja wartości % na komendy 1–3 stopnie (np. sterowanie prędkością wentylatora), konwersja wartości % na PWM (np. sterowanie siłownikiem termicznym), liczniki cykli i godzin pracy z progami oraz sterowanie scenami 8-bit (do 8 scen na wyjście).
• Uwaga funkcjonalna: po „unloaded” programu aplikacyjnego w ETS nie można aktywować direct mode – wyłączone są wskazania LED oraz lokalne przełączanie przyciskami (funkcje wracają po ponownym wgraniu programu).

Podłączenie i zaciski

• Magistrala KNX: zacisk magistralny (bus terminal block).
• Wyjścia: zaciski śrubowe; długość odizolowania 7…9 mm.
• Dopuszczalne przekroje przewodów: 0,5…4,0 mm² (drut) oraz 0,5…2,5 mm² (linka, bez/tulejka).
• Maks. moment dokręcania zacisków: 0,5 Nm.
• Interfejs rozbudowy: 6-pinowe gniazdo podłączenia podmodułu przez łącznik (bridging connector).

Dane techniczne

• Zasilanie: z magistrali KNX (SELV DC 24 V)
• Pobór prądu z magistrali (moduł główny): typ. 7 mA, maks. 22 mA
• Pobór prądu z magistrali (moduł główny + 4 podmoduły): typ. 11 mA, maks. 26 mA
• Straty mocy: 0,2 W (wszystkie wyjścia OFF); ok. 3,5 W (maks. obciążenie, wszystkie wyjścia ON)
• Napięcie znamionowe wyjść: AC 230/400 V, 50/60 Hz
• Prąd znamionowy: 20 AX (200 µF); 20 A (AC1, cos φ = 0,8); 16 A (AC3, cos φ = 0,45)
• Zdolność łączeniowa DC: 20 A przy 24 V DC
• Minimalna zdolność łączeniowa: 100 mA przy 12 V AC
• Obciążenia oświetleniowe (maks.): żarowe 3 680 W; halogen LV (transformator indukcyjny) 2 000 W; halogen LV (transformator elektroniczny) 2 500 W
• Trwałość mechaniczna: > 1 000 000 cykli
• Trwałość elektryczna: > 100 000 (AC1), > 30 000 (AC3)
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Temperatura pracy: -5…+45°C
• Temperatura składowania: -25…+70°C
• Wilgotność względna: 5…93% (bez kondensacji)
• Obudowa: tworzywo sztuczne
• Szerokość: 3 MU (1 MU = 18 mm)
• Masa: ok. 240 g
• Zgodność: EN 50090-2-2, EN 60669-2-1; EMC: EN 50090-2-2, EN 50428, EN 60669-2-1
• Oznaczenia: KNX EIB, CE

Montaż i instalacja

• Urządzenie przeznaczone do stałej instalacji w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach.
• Montaż: zatrzaskowo na szynie DIN EN 60715-TH35-7.5.
• Montaż i uruchomienie powinny być wykonane przez uprawnionego elektryka; podczas podłączania należy zapewnić możliwość odłączenia urządzenia.
• Urządzenia nie wolno otwierać.

Podsumowanie

Siemens GAMMA instabus N 513/11 to solidny aktor przełączający KNX (moduł główny) z 3 wyjściami 20 AX dla AC 230/400 V oraz wbudowanym load-check na każdym kanale. Lokalna obsługa w direct mode, rozbudowana diagnostyka i możliwość kaskadowej rozbudowy o dodatkowe kanały czynią go praktycznym rozwiązaniem do rozdzielnic w nowoczesnych instalacjach automatyki budynkowej.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Posiada oznaczenie CE (zgodność z wymaganiami dyrektywy EMC oraz dyrektywy niskonapięciowej).
• Oznaczenie KNX EIB.
• Urządzenie elektryczne do stałej instalacji, przeznaczone wyłącznie do stosowania w suchych pomieszczeniach wewnętrznych oraz do montażu w rozdzielnicach lub małych obudowach instalacyjnych.
• Montaż i uruchomienie wyłącznie przez uprawnionego elektryka / wykwalifikowany personel, zgodnie z dokumentacją producenta oraz obowiązującymi przepisami i normami krajowymi dotyczącymi instalacji elektrycznych.
• Podczas podłączania należy zapewnić możliwość odłączenia urządzenia od zasilania.
• Nie otwierać urządzenia. Otwieranie obudowy jest zabronione.
• Urządzenie jest przeznaczone do montażu na szynie DIN TH35 zgodnie z EN 60715.
• Stopień ochrony IP20. Produkt nie jest przystosowany do bezpośredniego narażenia na wodę, pył przewodzący ani warunki zewnętrzne.
• Magistrala KNX: bezpieczne bardzo niskie napięcie SELV DC 24 V. Obwody magistrali należy wykonywać zgodnie z wymaganiami SELV.
• Wyjścia przekaźnikowe urządzenia pracują z napięciem znamionowym AC 230/400 V, 50/60 Hz. Nieprawidłowe podłączenie może spowodować uszkodzenie urządzenia lub instalacji oraz zagrożenie dla bezpieczeństwa.
• Należy przestrzegać dopuszczalnych parametrów obciążenia dla wyjść, w tym prądu znamionowego i rodzaju obciążenia. Przeciążenie lub zastosowanie nieodpowiedniego obciążenia może prowadzić do uszkodzenia urządzenia.
• W przypadku rozbudowy o podmoduły należy stosować wyłącznie kompatybilne podmoduły przewidziane przez producenta dla tego systemu oraz łączyć je zgodnie z dokumentacją.
• W ostatnim podmodule nie wolno pozostawiać mostka / złącza łączącego w gnieździe przewidzianym do podłączenia kolejnego podmodułu po prawej stronie.
• Urządzenie należy użytkować wyłącznie w dopuszczalnych warunkach środowiskowych: temperatura pracy od -5 °C do +45 °C, wilgotność względna 5% do 93% bez kondensacji.
• Instrukcję obsługi należy przekazać użytkownikowi końcowemu.
• Uszkodzonego urządzenia nie należy używać; wadliwy produkt powinien zostać przekazany do serwisu zgodnie z procedurą producenta.
