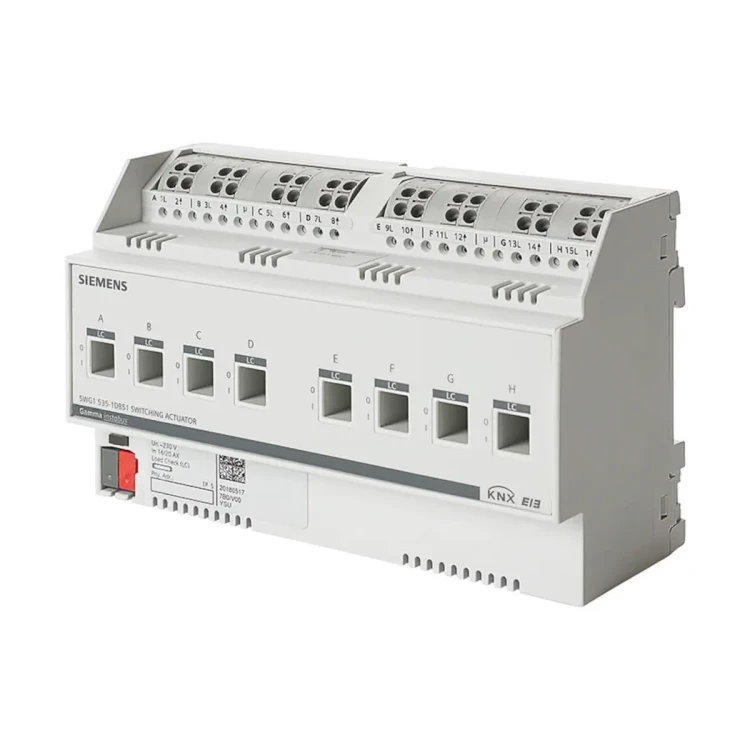

N 535D51 Aktor załączający, 8x 230V load check

N 535D51 to aktor przełączający KNX (GAMMA instabus) z 8 niezależnymi wyjściami przekaźnikowymi (bezpotencjałowymi, bistabilnymi) do przełączania obciążeń rezystancyjnych, indukcyjnych i pojemnościowych przy AC 230 V. Urządzenie jest przystosowane do obciążeń o wysokich prądach rozruchowych, w tym do obciążeń świetlówkowych AX, a dodatkowo (dla tego typu) oferuje detekcję obciążenia (load check) z monitorowaniem progów jako funkcję diagnostyczną. Zasilanie odbywa się wyłącznie z magistrali KNX (bez dodatkowego zasilania pomocniczego).

Najważniejsze cechy

• Producent: Siemens
• Model: N 535D51
• Numer katalogowy (MLFB): 5WG1 535-1DB51
• System: KNX (GAMMA instabus)
• Liczba wyjść: 8 × wyjście przekaźnikowe (bistabilne, bezpotencjałowe)
• Napięcie znamionowe styków: AC 230 V (50/60 Hz)
• Prąd znamionowy na kanał: 16 A
• Obciążenie świetlówkowe: 16 AX
• Detekcja obciążenia (load check): tak (tylko dla N 535) – pomiar i monitoring progów
• Zaciski: bezobsługowe, do przewodów Cu 0,5…2,5 mm² (drut, linka, linka elastyczna)
• Możliwość przelotowego prowadzenia zasilania: 2 tory na zacisk (ułatwia mostkowanie między kanałami)
• Wskaźnik położenia styków i obsługa ręczna: na każdym wyjściu (do testów instalacji)
• Montaż: na szynie DIN 35 mm (IEC 60715)

Zastosowanie

N 535D51 służy do przełączania grup odbiorników w instalacjach KNX – np. oświetlenia i innych obciążeń rezystancyjnych, indukcyjnych oraz pojemnościowych. Urządzenie jest przystosowane do obciążeń z wysokimi prądami rozruchowymi, w szczególności do obciążeń świetlówkowych AX.

Funkcje (konfiguracja w ETS)

Funkcje sterujące

• Przełączanie z wysyłaniem komunikatu stanu
• Bramka logiczna
• Przełączanie centralne
• Przełączanie czasowe (timer) oraz tryb nocny
• Wejście wartości sterującej dla wartości analogowych – konfigurowalne jako alternatywa dla wejścia przełączającego
• Zintegrowana kontrola scen 8-bit oraz przypisanie każdego wyjścia do maks. 8 scen

Funkcje nadpisania (override)

• Ręczne ON, stałe OFF
• Blokady, centralne nadpisanie, sterowanie wymuszone
• Możliwość aktywacji do 7 bloków funkcji override (parametryzacja w ETS)

Diagnostyka

• Zliczanie cykli przełączeń z monitorowaniem progów
• Zliczanie godzin pracy z monitorowaniem progów
• Komunikaty stanu

Detekcja obciążenia (Load check) – tylko dla N 535

• Zakres pomiaru AC: 0,1…20 A
• Dokładność: ±2% aktualnej wartości prądu ±20 mA
• Load check I_Load AC (przy napięciu znamionowym): 0,1…20 A, sinusoidal
• Load check I_Load DC: nie jest rejestrowany
• Opcjonalny pomiar i wysyłanie statusu przez magistralę oraz monitorowanie przekroczenia/spadku poniżej wartości granicznych
• Możliwość ustawienia współczynnika korekcji oraz offsetu

Elementy obsługi i testów

• Przycisk programowania / LED (czerwona): krótkie naciśnięcie (< 2 s) uruchamia tryb uczenia; bardzo długie (> 20 s) reset do stanu fabrycznego
• Wskaźnik położenia styków z możliwością ręcznego przełączenia: suwak w górę – styk otwarty, suwak w dół – styk zamknięty
• Styki testowe: punkt pomiarowy do testowania napięcia kanału

Zasilanie i komunikacja

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V)
• Pobór prądu z KNX: 20 mA
• Strata mocy KNX (pobór wewnętrzny): 0,2 W
• Połączenie z KNX: zacisk magistralny (bezśrubowy)

Dane techniczne (wyjścia i obciążenia)

• Liczba przekaźników obciążenia: 8 (bistabilne, bezpotencjałowe)
• Napięcie znamionowe: AC 230 V (50/60 Hz)
• Prąd znamionowy na kanał: 16 A
• Maks. prąd rozruchowy: 600 A (t = 150 µs), 480 A (t = 250 µs), 300 A (t = 600 µs)
• Prąd znamionowy AC1 (cosφ = 0,8): 20 A (z uwagą dot. deratingu)
• Prąd znamionowy AC3 (cosφ = 0,45): 16 A
• Obciążenie świetlówkowe AX: 16 A
• Trwałość mechaniczna: 1 000 000 cykli przełączeń
• Maks. strata mocy urządzenia przy znamionowym obciążeniu: 8 W
• Maks. moc przełączania przy napięciu znamionowym: 3680 W
• Praca wielofazowa: tak
• Minimalna moc przełączania: 12 V / 100 mA
• Maks. zdolność wyłączania DC1: 24 V / 10 A
• Maks. obciążenie pojemnościowe: 200 µF
• Żarówki: 3680 W
• Halogeny HV: 3680 W
• Halogeny LV z transformatorami magnetycznymi: 2000 VA

Warunki środowiskowe i ochrona

• Temperatura otoczenia (praca): -5…+45 °C
• Temperatura składowania: -20…+70 °C
• Temperatura transportu: -25…+70 °C
• Wilgotność względna (bez kondensacji): 5…95%
• Stopień ochrony: IP20
• Stopień zanieczyszczenia (IEC 60664-1): 2
• Kategoria przepięciowa (IEC 60664-1): III
• Bezpieczeństwo elektryczne (magistrala): SELV DC 24 V

Budowa, montaż i okablowanie

• Montaż: urządzenie na szynę DIN 35 mm (IEC 60715), do instalacji stacjonarnych w pomieszczeniach, w suchych lokalizacjach, w rozdzielnicach
• Każde wyjście: osobny zacisk dla napięcia zasilającego (AC 230 V) oraz dla obciążenia przełączanego
• Zaciski przyłączeniowe: do przewodów Cu 0,5…2,5 mm²; linka i linka elastyczna mogą być wpinane bez tulejek
• Maksymalny prąd przez zaciski obciążenia: ≤ 20 A
• Szerokość urządzenia (moduły): 8 TE / 144 mm
• Wysokość: 90 mm

Podsumowanie

Siemens N 535D51 (5WG1 535-1DB51) to 8-kanałowy aktor przełączający KNX z bezpotencjałowymi przekaźnikami 16 A / 16 AX, przeznaczony do obciążeń o wysokich prądach rozruchowych. Konfiguracja w ETS zapewnia rozbudowane funkcje sterowania, scen i nadpisań, a wyróżnikiem typu N 535 jest diagnostyka prądu obciążenia (load check) z monitorowaniem wartości granicznych, wspierająca utrzymanie i szybkie wykrywanie problemów w obwodach.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt posiada oznaczenie CE.
• Posiada oznaczenia: KNX, EAC, RCM, WEEE, China-RoHS.
• Nie wyrzucać z odpadami komunalnymi. Produkt należy utylizować zgodnie z wymaganiami dla zużytego sprzętu elektrycznego i elektronicznego.
• Montaż i uruchomienie wyłącznie przez certyfikowanego elektryka.
• Podczas planowania, montażu i eksploatacji należy stosować odpowiednie wytyczne, przepisy i normy obowiązujące w kraju instalacji.
• Nie otwierać obudowy urządzenia.
• Urządzenie jest przeznaczone do stałych instalacji wewnętrznych, wyłącznie w suchych pomieszczeniach, w rozdzielnicach lub małych obudowach z szyną DIN EN 60715-TH35.
• Stopień ochrony IP20 – produkt przeznaczony do montażu w chronionym środowisku wewnętrznym.
• Obwód magistrali KNX stanowi obwód SELV 24 V DC. Podłączenie należy wykonywać zgodnie z wymaganiami obwodów bezpiecznego bardzo niskiego napięcia.
• Urządzenie pracuje z obciążeniami przełączanymi 230 V AC. Przed rozpoczęciem montażu, podłączenia i testów należy zachować szczególną ostrożność właściwą dla instalacji elektrycznych.
• Maksymalny prąd na zaciskach obciążenia nie może przekraczać 20 A.
• Dla modelu N 535D51 znamionowy prąd na kanał wynosi 16 A. Dopuszczalne obciążenia i sposób zastosowania muszą być zgodne z danymi technicznymi producenta.
• Wartość 20 A dotyczy tylko do temperatury otoczenia 35°C oraz przy nieobciążonym sąsiednim kanale.
• Podłączać wyłącznie przewody miedziane o przekrojach przewidzianych przez producenta: dla zacisków obciążenia 0,5...2,5 mm², dla KNX 0,6...0,8 mm.
• Urządzenie należy eksploatować wyłącznie w zakresie temperatury otoczenia od -5°C do +45°C, przy wilgotności względnej 5...95% bez kondensacji.
• Ręczne przestawianie przełącznika kanału służy wyłącznie jako funkcja awaryjna lub do testów podczas instalacji. Taka zmiana nie jest rejestrowana przez urządzenie i nie jest wysyłana do magistrali.
• W przypadku zaniku i powrotu napięcia magistrali przekaźnik przełączony ręcznie zostanie ustawiony do stanu sparametryzowanego.
• Jeżeli przekaźniki są sterowane przez wzmacniające styczniki, należy stosować elementy tłumiące zalecane przez producenta stycznika, np. elementy RC, warystory lub diody swobodnego przebiegu.
