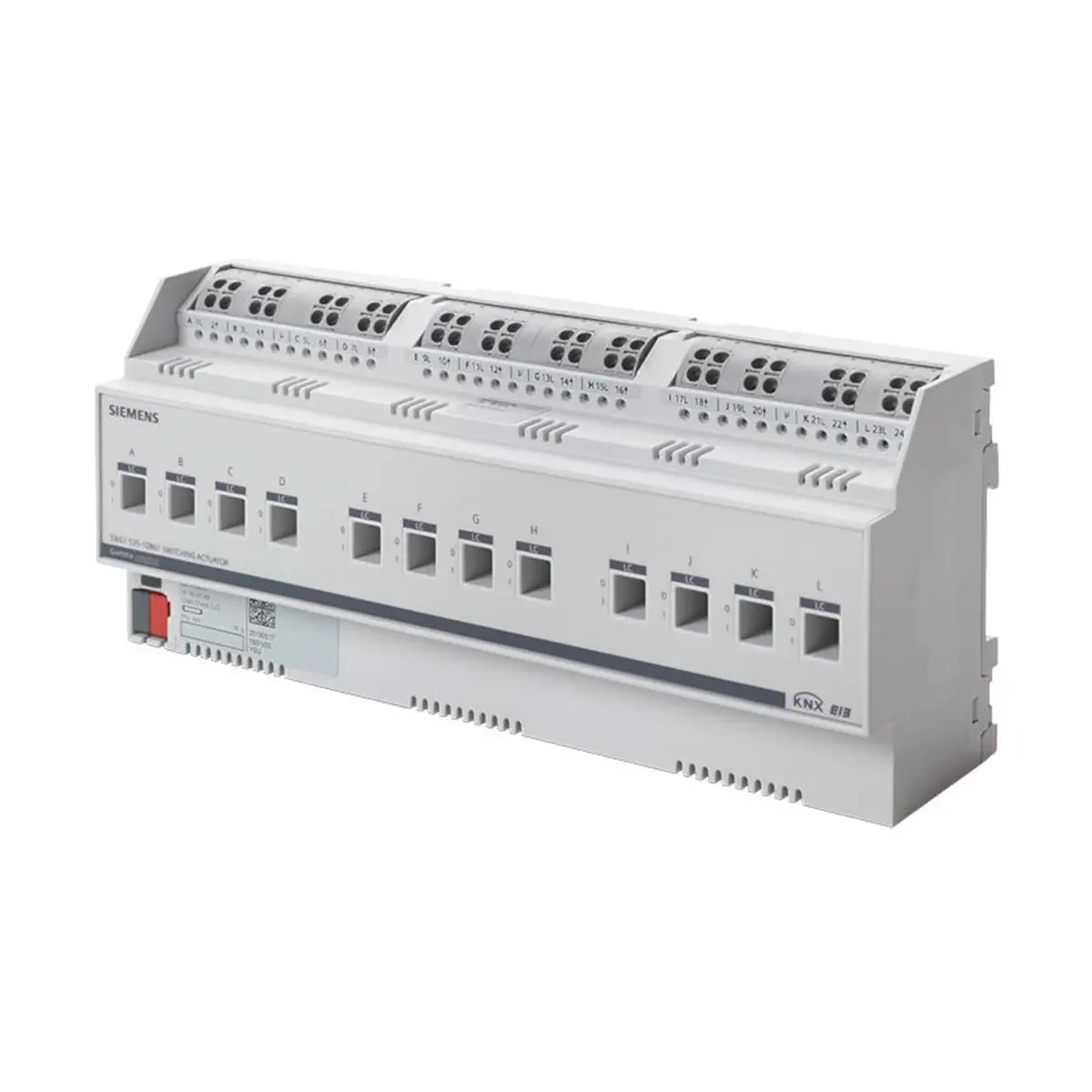

N 535D61 Aktor załączający, 12x 230V load check

Siemens GAMMA instabus N 535D61 to 12-kanałowy aktor załączający KNX do przełączania obciążeń rezystancyjnych, indukcyjnych i pojemnościowych w instalacjach budynkowych. Urządzenie posiada 12 bezpotencjałowych wyjść przekaźnikowych (przekaźniki bistabilne) dla napięcia AC 230 V, jest przystosowane do obciążeń o dużych prądach rozruchowych (w tym obciążenia świetlówkowe AX) oraz oferuje sygnalizację stanu i ręczne przełączanie każdego kanału do testów instalacji. W modelu N 535D61 każdy kanał ma dodatkowo detekcję obciążenia (load check) z nadzorem progów jako funkcję diagnostyczną.

Najważniejsze cechy

• Producent: Siemens
• Linia: GAMMA instabus
• Model: N 535D61
• Numer katalogowy (MLFB): 5WG1 535-1DB61
• System: KNX (KNX PL-Link: tak)
• Liczba wyjść: 12 (bezpotencjałowe przekaźniki bistabilne)
• Napięcie styków: AC 230 V (50/60 Hz)
• Obciążenie świetlówkowe: 16 AX
• Sygnalizacja i test: wskaźnik położenia styku z możliwością ręcznego przełączenia dla każdego wyjścia
• Zaciski: bezobsługowe, do przewodów 0,5…2,5 mm² (drut, linka, linka drobnożyłowa; linka i drobnożyłowa bez tulejek)
• Przelot zasilania: podwójne przyłącza zacisków umożliwiają pętlowanie (loop-through) napięcia zasilającego między kanałami
• Diagnostyka (tylko N 535): detekcja obciążenia z monitorowaniem progów

Zastosowanie

N 535D61 służy do przełączania niezależnych grup odbiorników poprzez 12 wyjść przekaźnikowych, m.in.:

• obciążenia rezystancyjne (np. ogrzewanie elektryczne, żarówki),
• obciążenia indukcyjne (np. silniki, niskonapięciowe halogeny z transformatorem toroidalnym),
• obciążenia pojemnościowe (np. niskonapięciowe halogeny z transformatorem elektronicznym).

Urządzenie jest przystosowane do przełączania obciążeń z wysokimi prądami załączeniowymi, w szczególności obciążeń AX zgodnie z DIN EN 60669-2-1.

Funkcje (konfiguracja w ETS)

• Wymagane ETS: ETS 4.2 lub nowszy
• Funkcje sterowania: załączanie z komunikatem stanu, bramka logiczna, przełączanie centralne, przełączanie czasowe, tryb nocny
• Wejście wartości sterującej: alternatywnie dla wejścia przełączającego można skonfigurować wejście dla wartości analogowych
• Sterowanie scenami: zintegrowane 8-bit; przypisanie każdego wyjścia do maks. 8 scen
• Funkcje nadrzędne (override): ręczne ON, stałe OFF, blokady, centralny override, sterowanie wymuszone
• Diagnostyka: zliczanie cykli łączeń z nadzorem progów, zliczanie godzin pracy z nadzorem progów, komunikaty statusowe

Diagnostyka obciążenia (Load check – tylko N 535D61)

• Zakres pomiaru AC: 0,1…20 A
• Dokładność: ± 2% wartości prądu ± 20 mA
• Pomiar ILoad AC: 0,1…20 A, przebieg sinusoidalny
• Pomiar ILoad DC: nie jest rejestrowany
• Opcjonalny pomiar i wysyłanie statusu przez magistralę oraz monitorowanie przekroczenia/spadku poniżej progów; możliwy współczynnik korekcji i offset.

Zasilanie i komunikacja KNX

• Napięcie magistrali KNX: DC 24 V (DC 21…30 V), SELV
• Pobór prądu z magistrali KNX: 20 mA
• Strata mocy KNX (pobór wewnętrzny): 0,2 W
• Podłączenie KNX: bezśrubowe zaciski magistralne (bus terminal block)

Wyjścia i obciążalność

• Liczba wyjść: 12 (przekaźniki bistabilne, bezpotencjałowe)
• Prąd znamionowy na kanał: 16 A
• Prąd znamionowy AC1 (cosφ = 0,8): 20 A
• Prąd znamionowy AC3 (cosφ = 0,45): 16 A
• Obciążenie świetlówkowe AX: 16 A
• Maks. prąd udarowy: 600 A (t = 150 µs), 480 A (t = 250 µs), 300 A (t = 600 µs)
• Maks. moc łączeniowa przy napięciu znamionowym: 3680 W
• Praca wielofazowa: tak
• Minimalna zdolność łączeniowa: 12 V / 100 mA
• Maks. zdolność wyłączania DC1: 24 V / 10 A
• Maks. obciążenie pojemnościowe: 200 µF
• Żarówki / halogeny HV: do 3680 W
• Halogeny LV z transformatorem magnetycznym: do 2000 VA
• Uwagi dot. prądu na zaciskach obciążenia: maks. prąd przez zaciski obciążenia ≤ 20 A

Obsługa lokalna i testy

• Wyświetlanie stanu: każdy kanał ma wskaźnik położenia styku z możliwością przełączenia narzędziem
• Ręczne przełączanie: suwak w górę – styk otwarty; suwak w dół – styk zamknięty
• Styki testowe: punkty pomiarowe do sprawdzania napięcia
• Tryb programowania: czerwony LED i przycisk (krótkie naciśnięcie < 2 s – tryb uczenia; bardzo długie > 20 s – reset do ustawień fabrycznych)

Dane mechaniczne i środowiskowe

• Montaż: urządzenie na szynę DIN 35 mm (IEC 60715), do rozdzielnic i obudów w suchych pomieszczeniach
• Stopień ochrony: IP20
• Kategoria przepięciowa: III
• Stopień zanieczyszczenia: 2
• Materiał obudowy: tworzywo sztuczne
• Wymiary (szer. w modułach): 12 TE / 216 mm
• Wysokość: 90 mm
• Głębokość: 61 mm
• Masa: 874 g
• Temperatura otoczenia (praca): -5…+45 °C
• Wilgotność: 5…95% (bez kondensacji)

Podsumowanie

Siemens N 535D61 (5WG1 535-1DB61) to rozbudowany 12-kanałowy aktor przełączający KNX do instalacji 230 V, przeznaczony do obciążeń 16/20 AX i zastosowań wymagających wysokiej odporności na prądy udarowe. Połączenie bezpotencjałowych przekaźników bistabilnych, wygodnych zacisków 0,5…2,5 mm², ręcznego testu kanałów oraz diagnostyki prądu obciążenia (load check) na każdym wyjściu czyni go praktycznym wyborem do sterowania oświetleniem i innymi odbiornikami w automatyce budynkowej KNX.
