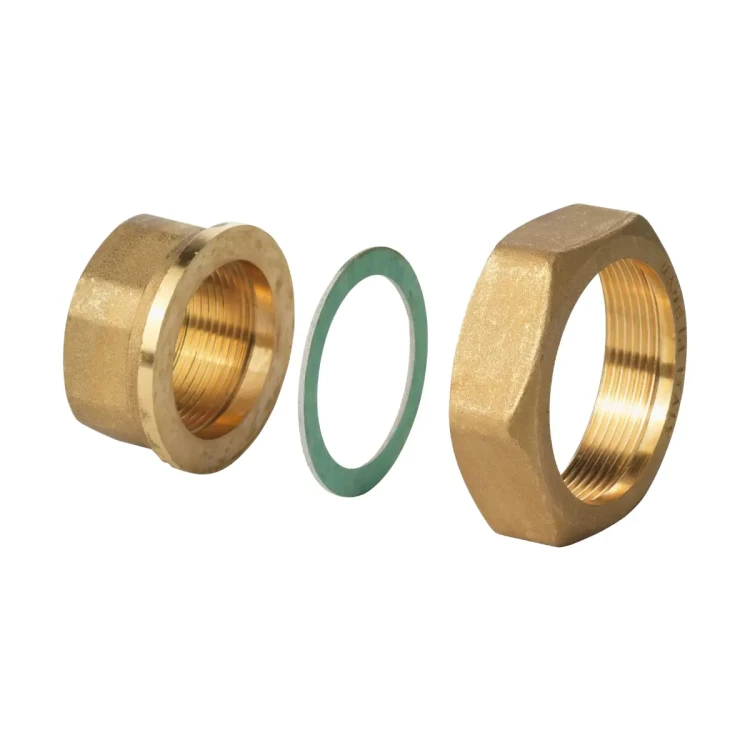

ALG132 Śrubunki przyłączeniowe gwintowane (komplet 2 szt.śrubunków do zaworów przelotowych), Przyłącze zaworu G½B, Przyłącze instalacji R3/8 (gwint zewn.), Materiał - mosiądz

ALG132 to komplet śrubunków gwintowanych (zestaw 2 szt.) z uszczelką płaską, przeznaczony do podłączania zaworów strefowych Siemens V..P47.. o średnicy DN10 do instalacji rurowych ze stalowymi rurami z gwintem rurowym. Zestaw umożliwia wykonanie połączenia zaworu z gwintem G ½ z instalacją zakończoną gwintem R ⅜ w wykonaniu z gwintem zewnętrznym.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG132
• Typ: komplet śrubunków gwintowanych z uszczelką płaską (zestaw 2 szt.)
• Przeznaczenie: osprzęt do zaworów strefowych serii V..P47.. o średnicy DN10
• Zastosowanie: połączenia zaworów z rurami stalowymi z gwintem rurowym
• Wykonanie gwintów: wersja z gwintem zewnętrznym
• Przyłącze do zaworu: gwint G ½
• Przyłącze od strony instalacji: gwint rurowy R ⅜
• Charakter połączenia: połączenie gwintowane z uszczelnieniem płaskim
• Kompatybilne zawory (DN10): VVP47.10-0.25…1.6; do zaworów trójdrogowych z obejściem VMP47.10-0.25…1.6 należy zamawiać po dwa komplety ALG132.

Zastosowanie

Śrubunki ALG132 stanowią wyposażenie dodatkowe do zaworów strefowych serii V..P47.. stosowanych w instalacjach wentylacji, klimatyzacji i ogrzewania w obiegach zamkniętych. Umożliwiają wykonanie przyłączy gwintowanych zaworów DN10 do stalowych przewodów instalacyjnych z gwintem rurowym R ⅜.

Zgodnie z dokumentacją, do zaworów trójdrogowych z obejściem VMP47.. należy zamawiać po dwa komplety śrubunków ALG..2, co w przypadku średnicy DN10 odpowiada dwóm kompletom ALG132.

Budowa i skład zestawu

Komplet ALG132 jest członkiem rodziny śrubunków ALG..2 i zawiera:

• 2 nakrętki łączące,
• 2 półśrubunki (łączniki gwintowane),
• 2 uszczelki płaskie do połączeń zaworu z instalacją.

Śrubunki gwintowane ALG..2 i ALG..3 są przeznaczone do stosowania z rurami stalowymi z gwintem rurowym.

Dane techniczne (ALG132)

• Średnica nominalna zaworu (DN): 10
• Rodzaj śrubunku: gwintowany, z uszczelką płaską, zestaw 2 szt.
• Wykonanie gwintu: gwint zewnętrzny
• Przyłącze do zaworu: G ½
• Przyłącze od strony instalacji: R ⅜
• Wymiar L: ok. 24 mm
• Wymiar T: ok. 9 mm
• Przeznaczenie rur: rury stalowe z gwintem rurowym

Montaż i kompatybilność

• Zawory przelotowe: jeden komplet ALG132 do zaworu VVP47.10-0.25…1.6.
• Zawory trójdrogowe z obejściem: zgodnie z dokumentacją, do zaworów VMP47.. należy zamawiać po dwa komplety śrubunków ALG..2; dla DN10 oznacza to 2 × ALG132 na jeden zawór.
• Typ instalacji: rurociągi stalowe z gwintem rurowym R ⅜ po stronie instalacji.

Podsumowanie

Siemens ALG132 to dedykowany, dwuelementowy komplet śrubunków gwintowanych do zaworów strefowych V..P47.. DN10, zapewniający zgodne z dokumentacją połączenie gwintu G ½ zaworu z instalacją o gwincie rurowym R ⅜. Zestaw obejmuje nakrętki łączące, półśrubunki oraz uszczelki płaskie i stanowi zalecane wyposażenie dodatkowe przy montażu zaworów VVP47.10-0.25…1.6 oraz, w podwójnej liczbie kompletów, zaworów VMP47.10-0.25…1.6.
