ALG252B Komplet śrubunków gwintowanych (2 szt.) do zaworów przelotowych, przyłącze zaworu G1½, przyłącze instalacji Rp1, mosiądz

ALG252B (S55846-Z104) to komplet śrubunków gwintowanych (2 szt.) przeznaczony do podłączania zaworu przelotowego Siemens Acvatix VVG41.25 (PN16, z gwintami zewnętrznymi). Wersja B wykonana jest z brązu i może być stosowana do czynników o temperaturze do 100 °C.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG252B
• Symbol magazynowy: S55846-Z104
• Typ: komplet śrubunków gwintowanych (zestaw podłączeniowy)
• Ilość w komplecie: 2 szt. śrubunków
• Zastosowanie: podłączenie zaworu VVG41.25 do instalacji
• Materiał (wersja B): brąz
• Dopuszczalna temperatura czynnika: do 100 °C

Zastosowanie

Komplet ALG252B służy do wykonywania połączeń gwintowanych zaworu VVG41.25 w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC), w których wymagane jest zastosowanie śrubunków podłączeniowych.

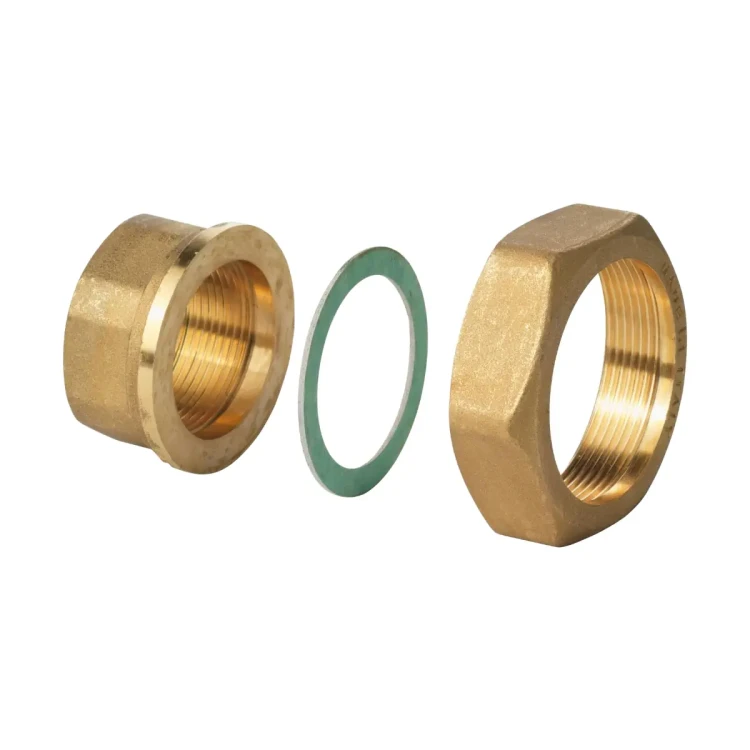

Skład zestawu

• 2 × nakrętka łącząca
• 2 × półśrubunek
• 2 × uszczelka płaska

Przyłącza i gwinty

• Do zaworu (strona zaworu): G 1½ – gwint walcowy wg ISO 228-1
• Do instalacji (strona instalacji): Rp 1 – gwint walcowy wg ISO 7-1

Podsumowanie

Siemens ALG252B to dedykowany, brązowy komplet śrubunków gwintowanych (2 szt.) dla zaworu VVG41.25, dostarczany z półśrubunkami, nakrętkami łączącymi i uszczelkami płaskimi. Zapewnia zgodne ze standardami gwintów ISO 228-1 i ISO 7-1 podłączenie zaworu do instalacji oraz możliwość pracy z czynnikiem o temperaturze do 100 °C.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Komplet śrubunków gwintowanych ALG252B jest wyposażeniem dodatkowym przeznaczonym wyłącznie do współpracy z zaworem przelotowym Siemens VVG41.25.
• Produkt jest przeznaczony do instalacji HVAC i powinien być stosowany zgodnie z dokumentacją producenta oraz obowiązującymi lokalnymi przepisami instalacyjnymi.
• Montaż powinien być wykonywany wyłącznie przez wykwalifikowany personel.
• Przed montażem, demontażem lub serwisem należy wyłączyć pompę, zamknąć zawory odcinające, spuścić ciśnienie z instalacji oraz odczekać do całkowitego ostygnięcia instalacji.
• Nie wykonywać prac montażowych ani serwisowych, gdy instalacja jest pod ciśnieniem lub gdy czynnik ma wysoką temperaturę.
• Śrubunki należy montować zgodnie z właściwym kierunkiem przepływu oznaczonym na współpracującym zaworze.
• Produkt przeznaczony jest do połączeń gwintowanych z uszczelnieniem płaskim; należy stosować wyłącznie kompatybilne przyłącza i uszczelki przewidziane przez producenta.
• Model ALG252B jest wykonany z brązu i może być stosowany wyłącznie do czynników o temperaturze do 100 °C.
• Nie stosować produktu poza dopuszczalnym zakresem temperatury ani z nieprzewidzianymi mediami roboczymi.
• W obiegach otwartych i zamkniętych zaleca się montaż filtra zanieczyszczeń przed zaworem w celu zwiększenia niezawodności działania instalacji.
• Nieprawidłowy dobór, montaż lub eksploatacja mogą prowadzić do nieszczelności, uszkodzenia instalacji albo nieprawidłowej pracy układu.
• Nie wyrzucać z odpadami komunalnymi. Utylizację prowadzić zgodnie z lokalnymi i obowiązującymi przepisami.
