ALG402B Komplet śrubunków gwintowanych (2 szt.) do zaworów przelotowych, przyłącze zaworu G2¼, przyłącze instalacji Rp1½, mosiądz

ALG402B to komplet śrubunków gwintowanych (2 szt.) przeznaczony do podłączenia zaworu przelotowego Siemens Acvatix VVG41.40 (PN16, gwint zewnętrzny). Zestaw umożliwia wykonanie przyłącza z gwintem walcowym od strony zaworu (ISO 228-1) oraz gwintem walcowym od strony instalacji (ISO 7-1), z zastosowaniem uszczelnień płaskich. Wersja B przeznaczona jest do czynników o temperaturze do 100 °C.

Najważniejsze cechy

• Producent: Siemens
• Model: ALG402B
• Symbol magazynowy: S55846-Z108
• Typ: komplet śrubunków gwintowanych (akcesorium montażowe)
• Kompatybilność: zawór przelotowy PN16 gwintowany zewnętrznie VVG41.40
• Zakres temperatury czynnika (wersja B): do 100 °C
• Uszczelnienie: do uszczelnień płaskich

Zastosowanie

Zestaw ALG402B służy do wykonania połączeń śrubunkowych podczas montażu zaworu VVG41.40 w instalacjach HVAC (grzewczych, wentylacyjnych i klimatyzacyjnych), w których wymagane są przyłącza z gwintem i uszczelnieniem płaskim.

Kompatybilność i przyłącza

• Do zaworu: VVG41.40
• Gwint od strony zaworu: G 2¼ (gwint walcowy wg ISO 228-1)
• Gwint od strony instalacji: Rp 1½ (gwint walcowy wg ISO 7-1)

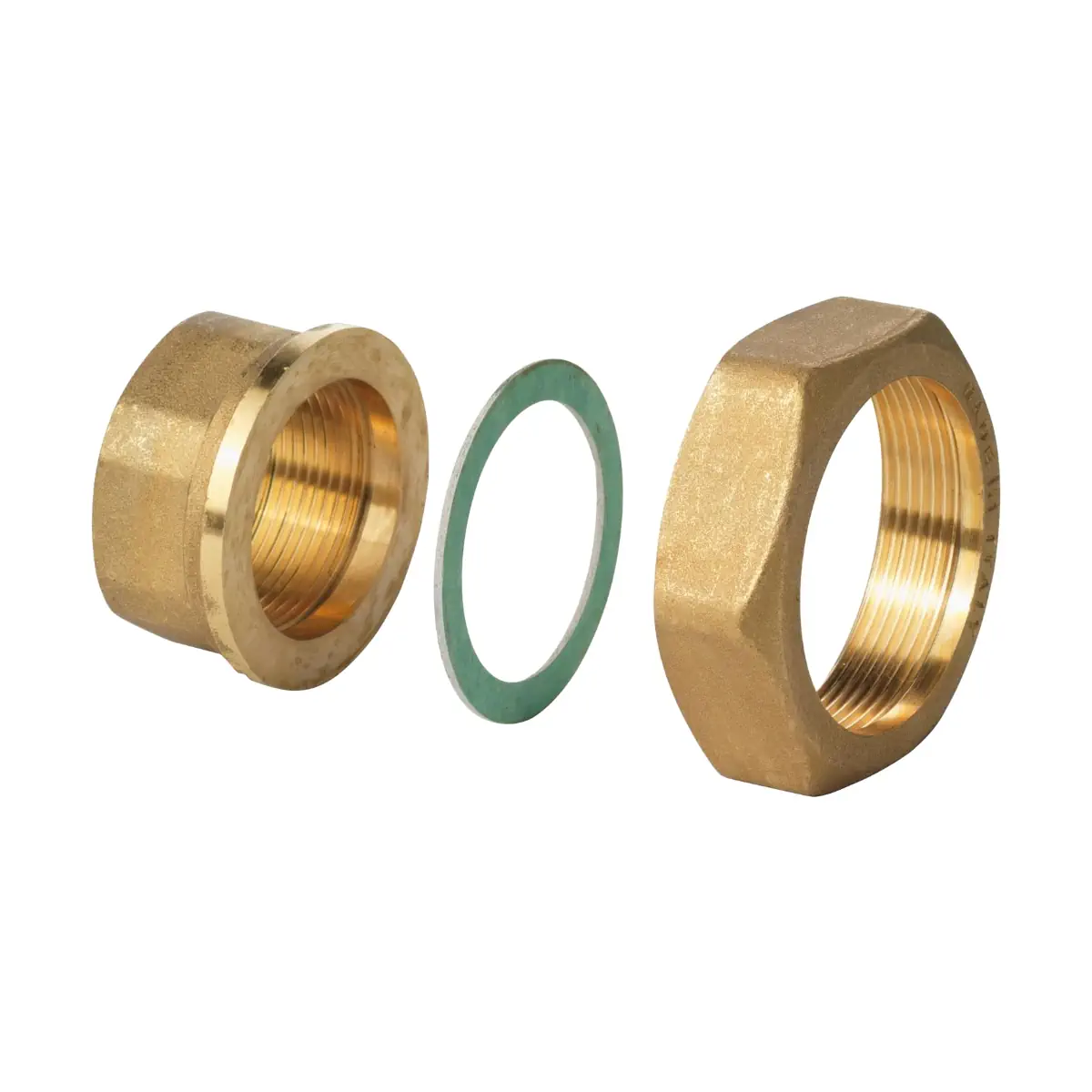

Zawartość zestawu

• 2 × nakrętka łącząca
• 2 × półśrubunek
• 2 × uszczelka płaska

Podsumowanie

Siemens ALG402B (S55846-Z108) to dedykowany komplet śrubunków gwintowanych do zaworu VVG41.40, zapewniający poprawne połączenie gwintowane z uszczelnieniem płaskim oraz zgodność gwintów po stronie zaworu (G 2¼) i instalacji (Rp 1½). Wersja B jest przeznaczona do pracy z czynnikami o temperaturze do 100 °C.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt: ALG402B – komplet śrubunków gwintowanych (2 szt.) do zaworu VVG41.40.
• Śrubunki ALG402B są wykonane z brązu i są przeznaczone do czynników o temperaturze do 100 °C.
• Montaż należy wykonywać zgodnie z dokumentacją producenta oraz obowiązującymi lokalnymi przepisami.
• Przed montażem, demontażem lub pracami serwisowymi należy wyłączyć pompę, zamknąć zawory odcinające, spuścić ciśnienie z instalacji i odczekać do jej całkowitego ostygnięcia.
• Nie wykonywać żadnych prac przy elemencie, gdy instalacja znajduje się pod ciśnieniem lub jest rozgrzana.
• Produkt należy stosować wyłącznie w instalacjach zgodnych z przeznaczeniem oraz z odpowiednim zaworem współpracującym wskazanym przez producenta.
• Należy przestrzegać dopuszczalnych parametrów pracy instalacji, w szczególności temperatury czynnika. Przekroczenie dopuszczalnych wartości może spowodować nieszczelność lub uszkodzenie instalacji.
• Połączenia gwintowane należy wykonywać zgodnie z właściwym typem gwintu i przeznaczeniem przyłącza, aby uniknąć nieszczelności lub uszkodzenia elementów.
• Nie utylizować produktu z odpadami komunalnymi. Utylizację przeprowadzić zgodnie z lokalnymi i obowiązującymi przepisami.

Pliki do pobrania:
ALG402B Karta katalogowa
