ALT-DB100J Osłon ochronna podwójna, długość 100 [mm], PN10, mosiądz Ms63, do termostatów RAZ..J

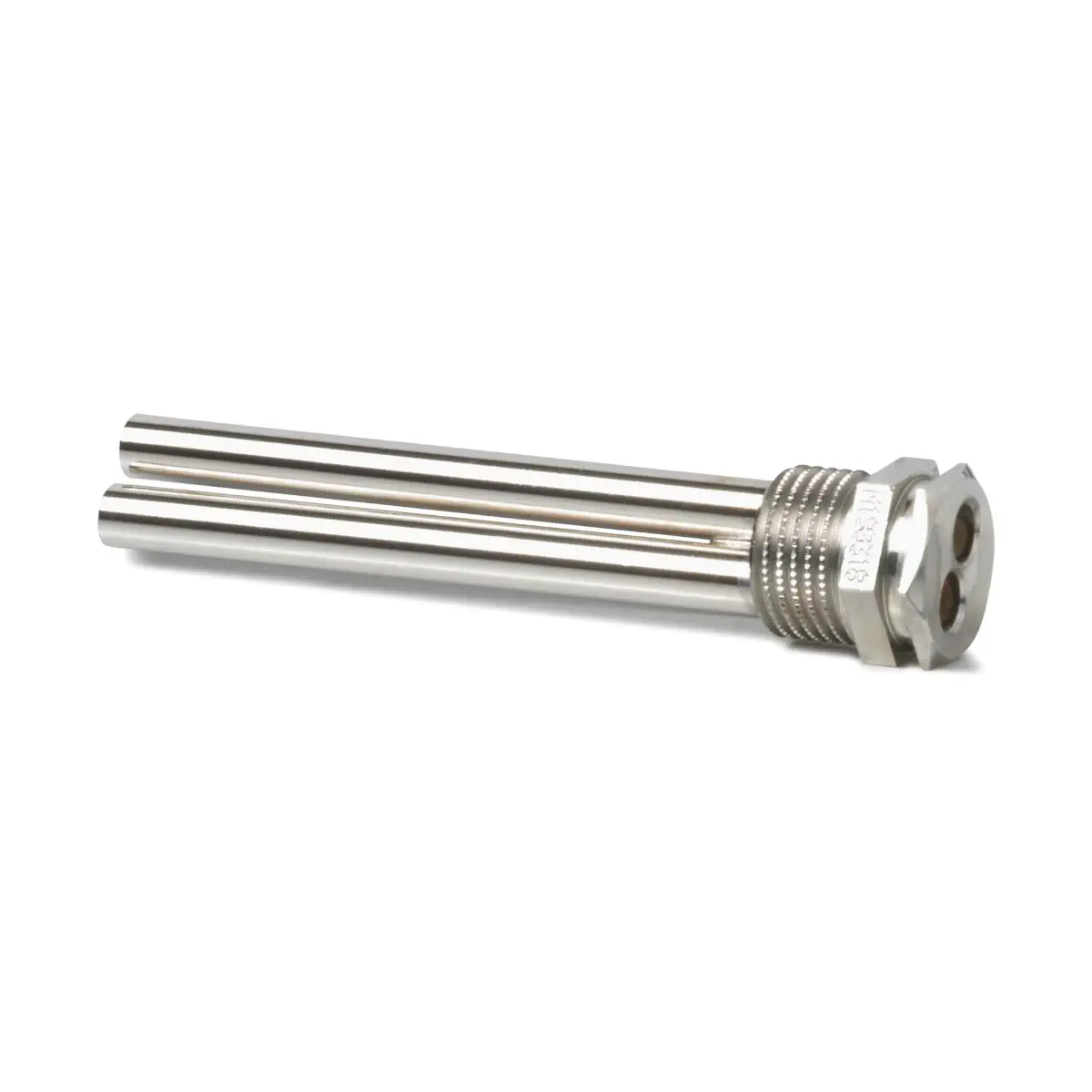

ALT-DB100J to zanurzeniowa osłona ochronna firmy Siemens z niklowanego mosiądzu, przeznaczona do współpracy z termostatami serii RAZ..J w instalacjach ogrzewania, wentylacji i klimatyzacji. Osłona posiada gwint procesowy G½A, długość zanurzenia 100 mm oraz średnicę wewnętrzną 2 × 7 mm, zapewniając mechaniczną ochronę sond czujników w mediach wodnych i innych nieagresywnych czynnikach do 130 °C przy ciśnieniu roboczym do 10 bar.

Najważniejsze cechy

• Producent: Siemens
• Model: ALT-DB100J
• Numer zamówieniowy: S55700-P142
• Typ produktu: osłona ochronna (kieszeń zanurzeniowa) do termostatów i czujników
• Dedykowana do: termostatów serii RAZ..J
• Zastosowanie: instalacje ogrzewania, wentylacji i klimatyzacji (HVAC)
• Długość zanurzenia R: 100 mm
• Materiał: mosiądz niklowany
• Maksymalna temperatura medium: do 130 °C (dla osłon z mosiądzu)
• Ciśnienie nominalne: 10 bar
• Średnica wewnętrzna osłony: 2 × 7 mm
• Przyłącze do instalacji: gwint zewnętrzny G½A (gwint musi być uszczelniony)
• Masa: ok. 0,38 kg
• Oznaczenie na głowicy: materiał i data produkcji wybite na sześciokącie SW22
• Zapewnia mechaniczną ochronę sond czujników oraz umożliwia ich szybki montaż i demontaż

Zastosowanie

Osłona ochronna ALT-DB100J stosowana jest w instalacjach ogrzewania, wentylacji i klimatyzacji do ochrony sond termostatów i czujników temperatury przed oddziaływaniem medium i ciśnienia roboczego.

Wersja ALT-DB100J wykonana z mosiądzu niklowanego może być stosowana do wody zgodnie z DIN oraz innych nieagresywnych czynników, w szczególności w zamkniętych instalacjach grzewczych. Długość zanurzenia 100 mm oraz średnica wewnętrzna 2 × 7 mm są dopasowane do wymagań sond termostatów RAZ..J.

Budowa i właściwości

• Osłona w formie zanurzeniowej tulei o długości R = 100 mm, montowana w króćcu z gwintem G½A.
• Wykonana z mosiądzu niklowanego, zgodnie z kartą katalogową przeznaczona do pracy z mediami o temperaturze do 130 °C.
• Średnica wewnętrzna 2 × 7 mm dobrana do sond termostatów RAZ..J.
• Głowica z sześciokątem SW22, na której znajdują się oznaczenie materiału oraz data produkcji, ułatwiająca identyfikację elementu w instalacji.

Montaż i eksploatacja

Podczas montażu i użytkowania osłony ALT-DB100J należy przestrzegać zaleceń producenta:

• Osłonę montuje się poprzez wkręcenie gwintu G½A w odpowiedni króciec instalacji; gwint musi być szczelnie uszczelniony.
• Wnętrza osłony nie wolno smarować olejem ani wypełniać pastami termoprzewodzącymi lub podobnymi substancjami.
• Osłony ochronne, w tym ALT-DB100J, nie mogą być stosowane w miejscach, gdzie prędkość przepływu medium przekracza 2 m/s.
• Oznaczenie materiału oraz data produkcji znajdują się na sześciokącie SW22, co pozwala jednoznacznie zidentyfikować osłonę w czasie serwisu.

Dane techniczne

• Oznaczenie typu: ALT-DB100J
• Numer zamówieniowy: S55700-P142
• Przeznaczenie: osłona ochronna do termostatów RAZ..J
• Długość zanurzenia R: 100 mm
• Materiał: mosiądz niklowany
• Maksymalna temperatura medium: do 130 °C (osłony mosiężne)
• Ciśnienie nominalne: 10 bar
• Średnica wewnętrzna osłony: 2 × 7 mm
• Przyłącze do rurociągu: gwint zewnętrzny G½A (gwint musi być uszczelniony)
• Głowica: sześciokąt SW22 z oznaczeniem materiału i datą produkcji
• Zalecane media: woda zgodnie z DIN oraz nieagresywne czynniki w zamkniętych instalacjach grzewczych
• Masa: ok. 0,38 kg

Podsumowanie

Siemens ALT-DB100J to osłona ochronna z niklowanego mosiądzu o długości zanurzenia 100 mm, gwincie G½A i ciśnieniu nominalnym 10 bar, dedykowana do termostatów RAZ..J. Przeznaczona do mediów wodnych zgodnych z DIN i innych nieagresywnych czynników do 130 °C, zapewnia skuteczną ochronę sond czujników w instalacjach ogrzewania, wentylacji i klimatyzacji, a jednocześnie ułatwia ich montaż i demontaż.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony do stosowania z termostatami i czujnikami, wyłącznie zgodnie z dokumentacją producenta oraz z kompatybilnymi urządzeniami typu RAZ..J.
• Osłona ochronna ALT-DB100J wykonana jest z mosiądzu niklowanego i jest przeznaczona do pracy przy ciśnieniu nominalnym do 10 bar.
• Połączenie gwintowane G½A musi być odpowiednio uszczelnione podczas montażu. Nieprawidłowe uszczelnienie może spowodować nieszczelność instalacji i nieprawidłową pracę układu.
• Nie smarować wnętrza osłony olejem. Niedopuszczalne jest również stosowanie past termoprzewodzących lub podobnych środków wewnątrz osłony.
• Produkt nie może być stosowany w instalacjach, w których prędkość przepływu czynnika przekracza 2 m/s.
• Osłonę z mosiądzu niklowanego należy stosować wyłącznie w instalacjach przewidzianych przez producenta oraz z odpowiednimi, nieagresywnymi czynnikami roboczymi.
• Montaż i demontaż należy wykonywać z zachowaniem ostrożności oraz zgodnie z dokumentacją producenta, aby uniknąć uszkodzenia osłony, czujnika lub instalacji.
• Przed doborem i montażem należy sprawdzić zgodność wymiarową elementu z aplikacją; model ALT-DB100J posiada długość zanurzenia 100 mm oraz średnicę wewnętrzną osłony 2 x 7 mm.
• Oznaczenie materiału i data produkcji znajdują się na głowicy osłony (na sześciokącie SW22).
