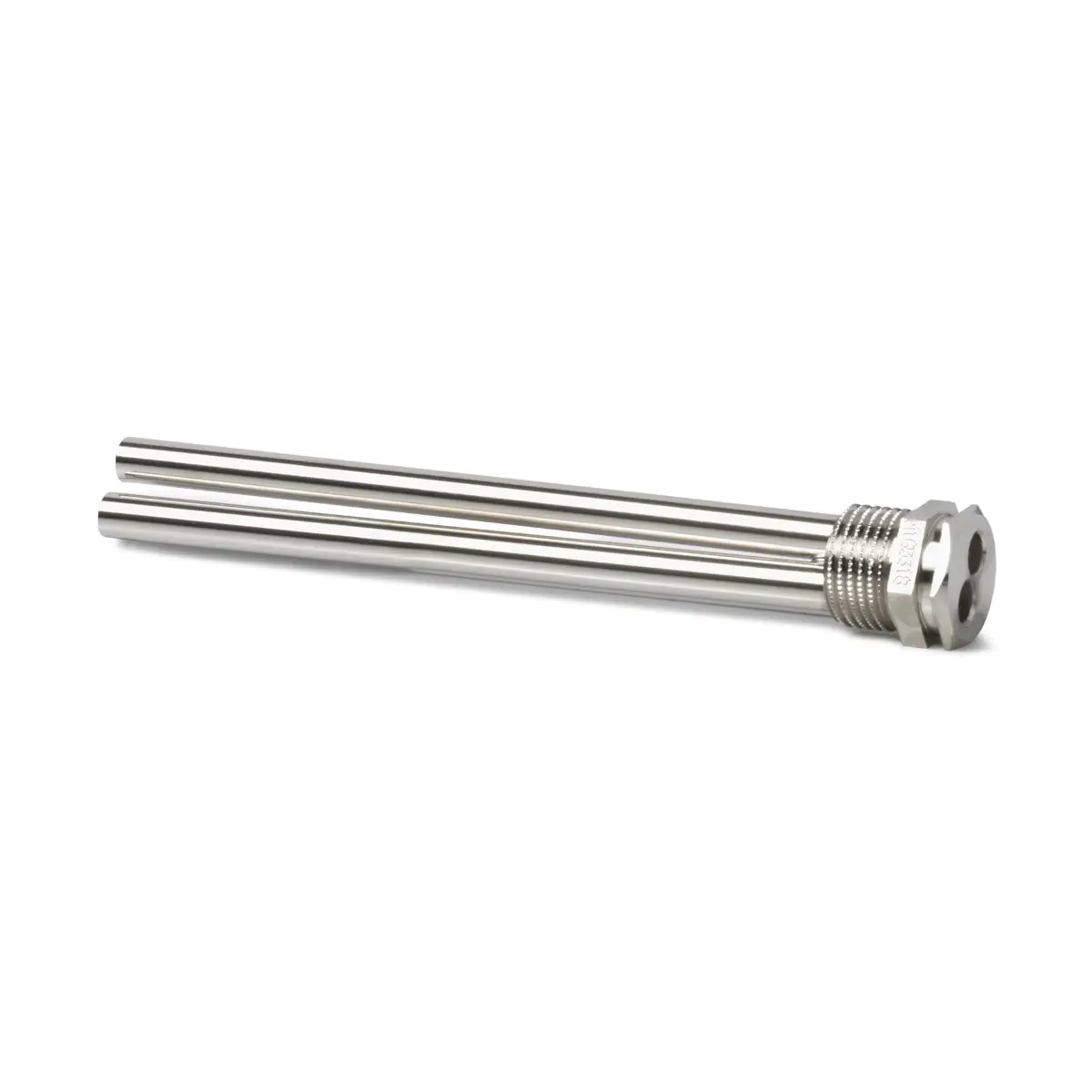

ALT-DB150J Osłona ochronna podwójna, długość 150 [mm], PN10, mosiądz Ms63, do termostatów RAZ..J

ALT-DB150J to mosiężna, niklowana osłona ochronna o długości zanurzenia 150 mm, z przyłączem gwintowanym G½A, przeznaczona do współpracy z termostatami i czujnikami serii RAZ..J w instalacjach ogrzewania, wentylacji i klimatyzacji. Zapewnia ochronę sond pomiarowych przed bezpośrednim kontaktem z czynnikiem oraz umożliwia ich szybki montaż i demontaż przy ciśnieniu roboczym do 10 bar i temperaturze czynnika do 130 °C.

Najważniejsze cechy

• Producent: Siemens
• Model: ALT-DB150J
• Kod zamówieniowy: S55700-P143
• Typ: osłona ochronna (tuleja) do termostatów i czujników
• Przeznaczenie: do współpracy z termostatami/czujnikami serii RAZ..J
• Zastosowanie: instalacje ogrzewania, wentylacji i klimatyzacji (HVAC)
• Materiał: mosiądz niklowany CuZn37
• Temperatura czynnika (mosiądz): do 130 °C
• Dopuszczalne medium: woda zgodna z DIN oraz nieagresywne czynniki
• Długość zanurzenia R: 150 mm
• Przyłącze procesowe: gwint zewnętrzny G½A (gwint musi być uszczelniony)
• Ciśnienie nominalne: 10 bar
• Średnica wewnętrzna osłony: 2 × 7 mm
• Klucz montażowy: sześciokąt na głowicy SW22
• Identyfikacja materiału: symbol M (mosiądz CuZn37 / 10 bar) na głowicy
• Masa: 0,49 kg

Zastosowanie

Osłona ochronna ALT-DB150J stosowana jest w instalacjach ogrzewania, wentylacji i klimatyzacji do:

• ochrony sond czujników i termostatów serii RAZ..J przed bezpośrednim kontaktem z czynnikiem,
• dostosowania czujników do różnych rodzajów czynników i ciśnień roboczych,
• zapewnienia możliwości szybkiego montażu i demontażu termostatów oraz czujników bez ingerencji w instalację.

Dzięki wykonaniu z mosiądzu niklowanego, osłona może być stosowana do wody zgodnej z DIN oraz nieagresywnych czynników w instalacjach o ciśnieniu do 10 bar i temperaturze medium do 130 °C.

Konstrukcja i materiały

• Korpus osłony wykonany z mosiądzu CuZn37, wykończony warstwą niklu.
• Przyłącze procesowe w formie gwintu zewnętrznego G½A, wymagającego uszczelnienia.
• Długość zanurzenia R = 150 mm, umożliwiająca odpowiednie wprowadzenie sondy w strumień medium.
• Średnica wewnętrzna 2 × 7 mm, dostosowana do odpowiednich sond czujników/termostatów.
• Głowica z sześciokątem SW22 ułatwia montaż przy użyciu standardowego klucza.
• Na głowicy znajdują się: oznaczenie materiału (symbol M) oraz data produkcji.

Montaż i wskazówki eksploatacyjne

• Osłonę ALT-DB150J montuje się poprzez wkręcenie gwintu G½A w przygotowany króciec instalacji; gwint musi być odpowiednio uszczelniony.
• Wnętrza osłony nie wolno smarować olejem ani stosować past termoprzewodzących lub podobnych środków.
• Osłony ochronne nie mogą być stosowane przy prędkości przepływu medium wyższej niż 2 m/s.
• Dobór materiału zgodnie z zaleceniami producenta: osłony z mosiądzu – do wody zgodnej z DIN i czynników nieagresywnych.

Dane techniczne

• Model: ALT-DB150J
• Kod zamówieniowy: S55700-P143
• Typ produktu: osłona ochronna do termostatów i czujników (do RAZ..J)
• Długość zanurzenia R: 150 mm
• Materiał: mosiądz niklowany (CuZn37)
• Identyfikacja materiału: M (mosiądz / 10 bar)
• Przyłącze procesowe: gwint zewnętrzny G½A (gwint musi być uszczelniony)
• Ciśnienie nominalne: 10 bar
• Temperatura czynnika (dla mosiądzu): do 130 °C
• Średnica wewnętrzna osłony: 2 × 7 mm
• Ograniczenie prędkości przepływu: ≤ 2 m/s
• Klucz na głowicy: SW22
• Masa: 0,49 kg

Wyposażenie dodatkowe

Jako wyposażenie opcjonalne, nie dołączane do standardowej dostawy, producent przewiduje zestaw montażowy ALT-C001 (szczegóły w karcie katalogowej N1193).

Podsumowanie

Siemens ALT-DB150J to osłona ochronna z mosiądzu niklowanego o długości zanurzenia 150 mm, przeznaczona do termostatów i czujników serii RAZ..J w instalacjach HVAC. Przyłącze G½A, dopuszczalne ciśnienie 10 bar, temperatura czynnika do 130 °C oraz średnica wewnętrzna 2 × 7 mm zapewniają bezpieczne i wygodne posadowienie sond pomiarowych w wodzie zgodnej z DIN i nieagresywnych czynnikach, przy zachowaniu możliwości szybkiego montażu i serwisowania urządzeń pomiarowych.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Produkt przeznaczony wyłącznie do stosowania z termostatami i czujnikami typu RAZ..J.
• Osłona ochronna do instalacji ogrzewania, wentylacji i klimatyzacji, przeznaczona do ochrony sond czujników w odpowiednich czynnikach roboczych.
• Model ALT-DB150J wykonany jest z mosiądzu niklowanego i jest przeznaczony do czynników o temperaturze do 130 °C.
• Produkt należy stosować wyłącznie z mediami odpowiednimi dla osłon mosiężnych, tj. do wody zgodnie z DIN oraz czynników nieagresywnych.
• Nie stosować produktu przy ciśnieniu przekraczającym 10 bar.
• Nie stosować produktu w instalacjach, w których prędkość przepływu przekracza 2 m/s.
• Montaż należy wykonywać zgodnie z przeznaczeniem produktu; przyłącze G½A wymaga uszczelnienia gwintu.
• Wnętrza osłony ochronnej nie wolno smarować olejem. Niedopuszczalne jest także stosowanie past termoprzewodzących lub podobnych środków.
• Przed doborem i montażem należy sprawdzić zgodność wymiarową i aplikacyjną z czujnikiem oraz instalacją.
• Oznaczenie materiału i data produkcji znajdują się na głowicy osłony (na sześciokącie SW22).
