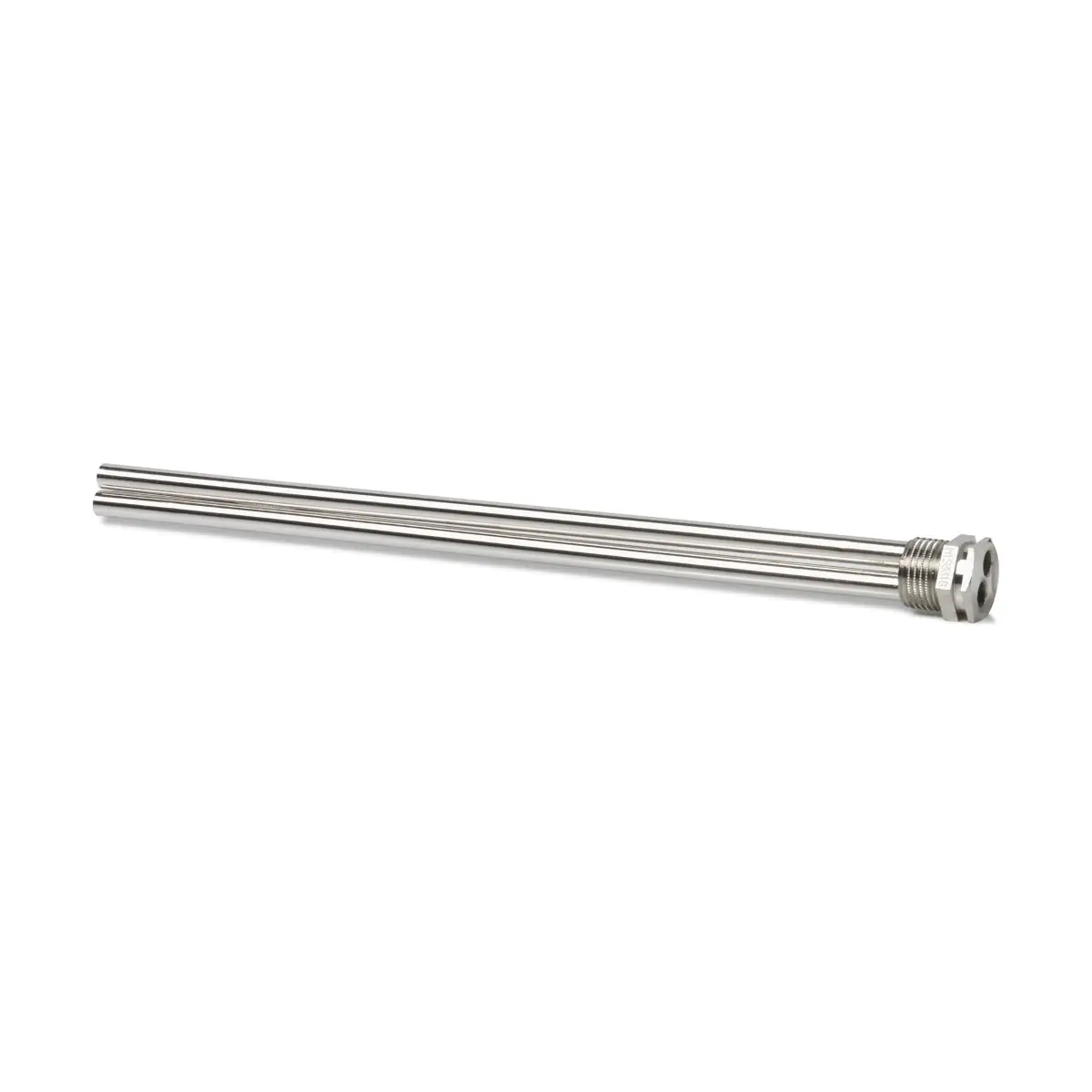

ALT-DB280J Osłon ochronna podwójna, długość 280 [mm], PN10, mosiądz Ms63, do termostatów RAZ..J

ALT-DB280J to osłona ochronna firmy Siemens, wykonana z mosiądzu niklowanego, przeznaczona do współpracy z termostatami serii RAZ..J oraz sondami czujników w instalacjach ogrzewania, wentylacji i klimatyzacji. Dzięki długości zanurzenia 280 mm, przyłączu gwintowanemu G½A i dopuszczalnemu ciśnieniu roboczemu 10 bar zapewnia skuteczną ochronę elementów pomiarowych w czynnikach o temperaturze do 130 °C.

Najważniejsze cechy

• Producent: Siemens
• Model: ALT-DB280J
• Numer zamówieniowy: S55700-P144
• Typ: osłona ochronna do termostatów i czujników
• Zastosowanie: instalacje ogrzewania, wentylacji i klimatyzacji; ochrona sond czujników i termostatów
• Kompatybilność: do termostatów serii RAZ..J
• Długość zanurzenia R: 280 mm
• Materiał: mosiądz niklowany
• Maks. temperatura czynnika: do 130 °C (osłony ochronne z mosiądzu)
• Ciśnienie nominalne: 10 bar
• Gwint przyłączeniowy: G½A (gwint musi być uszczelniony)
• Średnica wewnętrzna osłony: 2 × 7 mm
• Głowica montażowa: sześciokąt SW22 z oznaczeniem materiału i daty produkcji
• Masa: 0,65 kg

Zastosowanie

Osłona ochronna ALT-DB280J stosowana jest w instalacjach ogrzewania, wentylacji i klimatyzacji, do ochrony sond czujników i termostatów pracujących w różnych czynnikach i przy różnych ciśnieniach roboczych. Jako osłona wykonana z mosiądzu może być stosowana do wody zgodnej z normami DIN oraz nieagresywnych czynników w zamkniętych instalacjach grzewczych. Zastosowanie osłony umożliwia szybki montaż i demontaż termostatów i czujników.

Konstrukcja i materiały

• Korpus wykonany z mosiądzu niklowanego, przeznaczony do czynników o temperaturze do 130 °C.
• Przyłącze procesowe z gwintem G½A, wymagającym uszczelnienia podczas montażu.
• Głowica osłony w formie sześciokąta SW22 z wybitym oznaczeniem materiału i daty produkcji, ułatwiającym identyfikację.
• Wewnętrzna średnica osłony 2 × 7 mm, dostosowana do montażu odpowiednich sond czujników i elementów termostatów.

Wskazówki montażowe

• Gwint przyłączeniowy G½A musi być podczas montażu odpowiednio uszczelniony.
• Wewnętrznych powierzchni osłony nie wolno smarować olejem; niedopuszczalne jest także stosowanie past termoprzewodzących lub podobnych środków.
• Osłony ochronne nie mogą być stosowane w instalacjach, w których prędkość przepływu czynnika przekracza 2 m/s.
• Oznaczenie materiału i data produkcji znajdują się na głowicy osłony (na sześciokącie SW22).

Wyposażenie dodatkowe

Jako wyposażenie dodatkowe, nie dołączane do standardowej dostawy, dostępny jest zestaw montażowy ALT-C001 (szczegóły w karcie katalogowej N1193).

Dane techniczne

• Oznaczenie typu: ALT-DB280J
• Numer zamówieniowy: S55700-P144
• Długość zanurzenia R: 280 mm
• Materiał: mosiądz niklowany
• Maks. temperatura czynnika: do 130 °C (dla osłon mosiężnych)
• Ciśnienie nominalne: 10 bar
• Średnica wewnętrzna osłony: 2 × 7 mm
• Gwint przyłączeniowy: G½A, gwint musi być uszczelniony
• Przeznaczenie: do stosowania z termostatami RAZ..J oraz sondami czujników
• Masa: 0,65 kg

Podsumowanie

Siemens ALT-DB280J to osłona ochronna z mosiądzu niklowanego o długości zanurzenia 280 mm, zaprojektowana do współpracy z termostatami RAZ..J i sondami czujników. Przyłącze G½A, ciśnienie nominalne 10 bar, dopuszczalna temperatura czynnika do 130 °C oraz średnica wewnętrzna 2 × 7 mm pozwalają na bezpieczne i zgodne z zaleceniami producenta osadzenie elementów pomiarowych oraz ich skuteczną ochronę przed oddziaływaniem medium roboczego.

Certyfikaty i ostrzeżenia bezpieczeństwa

• Osłona ochronna ALT-DB280J jest przeznaczona do stosowania z termostatami i czujnikami typu RAZ..J, w instalacjach ogrzewania, wentylacji i klimatyzacji.
• Produkt należy stosować wyłącznie zgodnie z jego przeznaczeniem, jako osłonę ochronną sond czujników.
• Montaż należy wykonywać zgodnie z dokumentacją producenta. Przyłącze gwintowane G½A musi być odpowiednio uszczelnione.
• Osłony ochronnej nie wolno smarować od środka olejem. Niedopuszczalne jest również stosowanie past termoprzewodzących lub podobnych substancji.
• Produkt przeznaczony jest do czynników o temperaturze do 130 °C. Przekroczenie dopuszczalnej temperatury medium może spowodować nieprawidłowe działanie lub uszkodzenie produktu.
• Nominalne ciśnienie robocze dla modelu ALT-DB280J wynosi 10 bar. Nie należy stosować produktu przy wyższym ciśnieniu.
• Osłona ochronna nie może być stosowana w instalacjach, w których prędkość przepływu medium przekracza 2 m/s.
• Model ALT-DB280J wykonany jest z mosiądzu niklowanego i może być stosowany wyłącznie w zamkniętych instalacjach grzewczych z nieagresywnymi czynnikami.
• Nie stosować produktu z mediami agresywnymi ani w warunkach niezgodnych z właściwościami materiału wykonania.
• Oznaczenie materiału i data produkcji znajdują się na głowicy osłony, na sześciokącie SW22.
